7A4-52  UNIT REPAIR (JR405E)





40C&L-SUB46




15.Bearing race

16.Rear carrier

17.Bearing

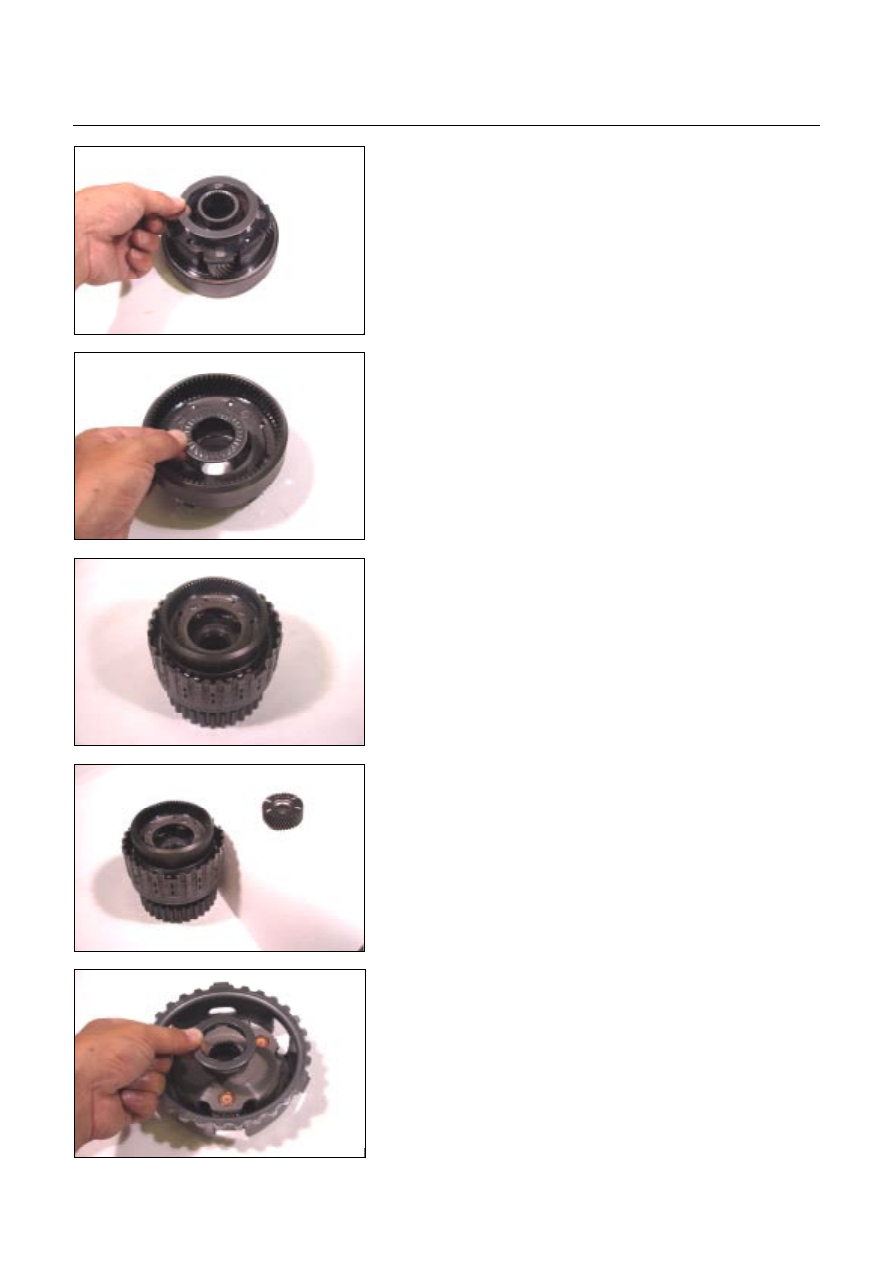

Install the bearing race and the bearing to the rear carrier.

NOTE:
Apply Vaseline to the fitting surfaces of the rear carrier to
prevent the bearing race and the bearing from falling
during the installation process.







41C&L-SUB49









42C&L-SUB61



•

  Install the rear carrier to the low clutch drum.







43C&L-SUB07




18.Rear sun gear

Install the rear sun gear to the low clutch drum.







44C&L-SUB52




19.Bearing (with bearing race)

20.Front carrier

Install the bearing (with bearing race) to the front carrier.

NOTE:
Apply Vaseline to the fitting surfaces of the front carrier to
prevent the bearing from falling during the installation
process.



UNIT REPAIR (JR405E)  7A4-53





45C&L-SUB04

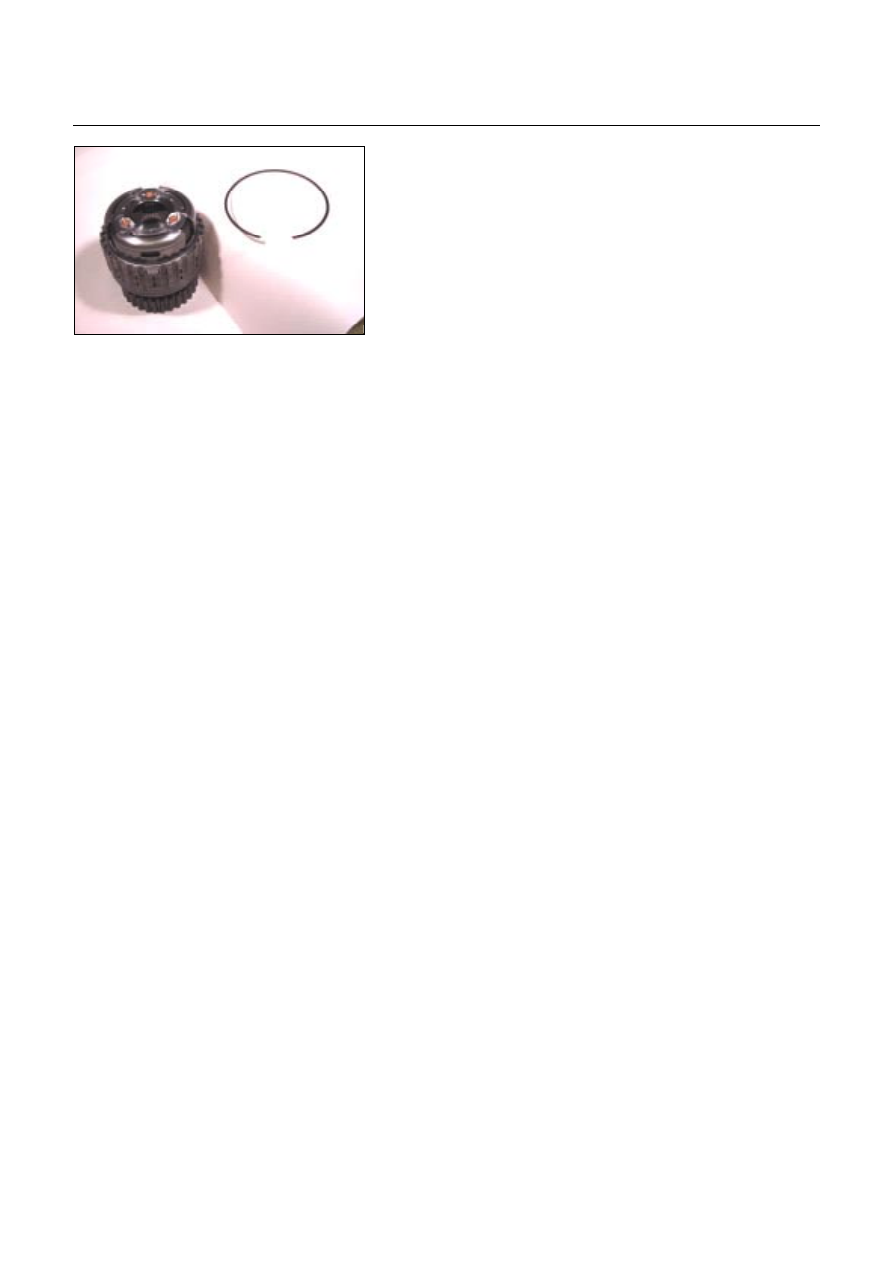

21.Snap ring

•

  Install the front carrier to the low clutch drum.

•

  Install the snap ring to the low clutch drum.





7A4-54  UNIT REPAIR (JR405E)





TRANSMISSION CASE





02CASE-BK06

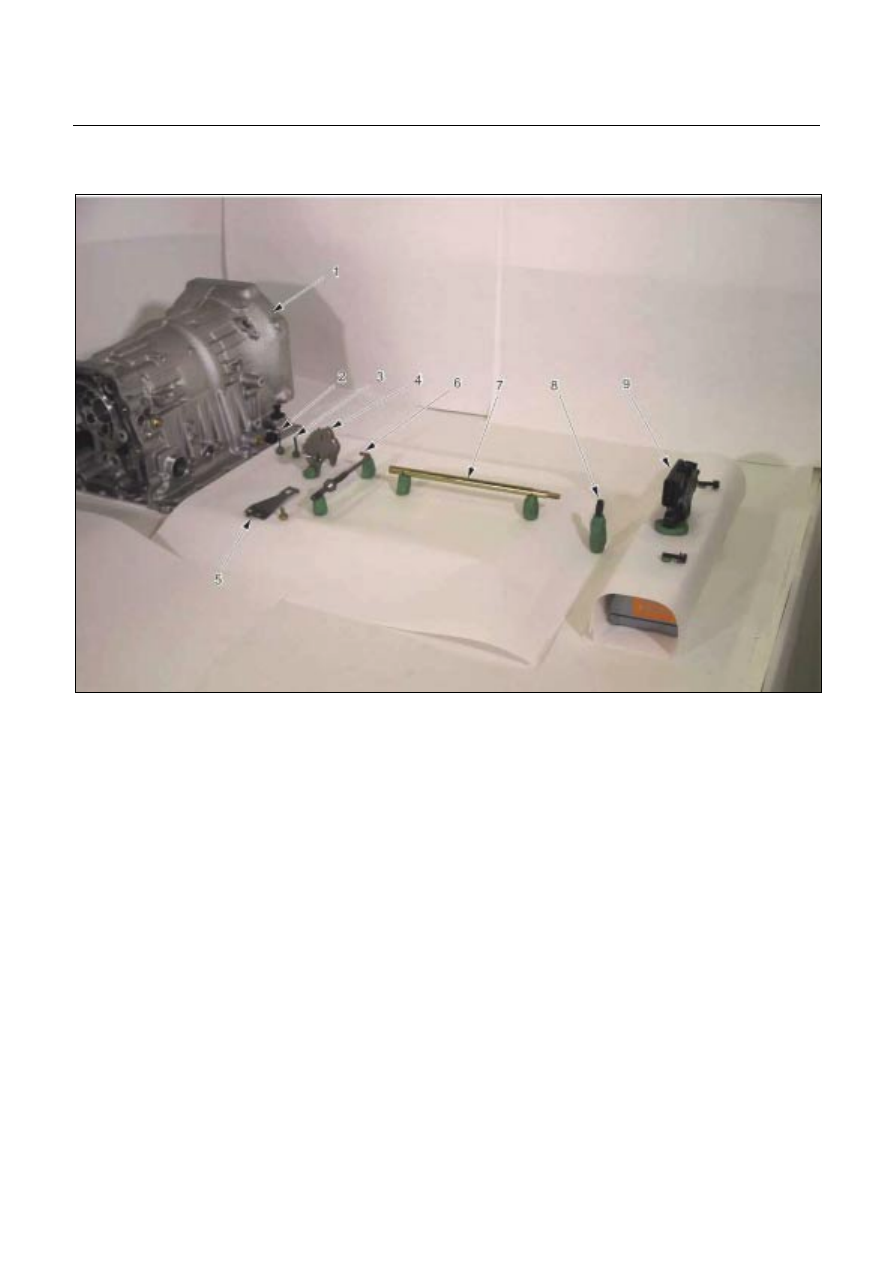

Legend



1. Transmission case



2. Spring pin (slender)



3. Spring pin (fat)



4. Manual plate



5. Detent spring









6. Parking rod



7. Manual shaft

 8.

Oil

seal

 9.

Inhibitor

switch



UNIT REPAIR (JR405E)  7A4-55



01L&R-CS05

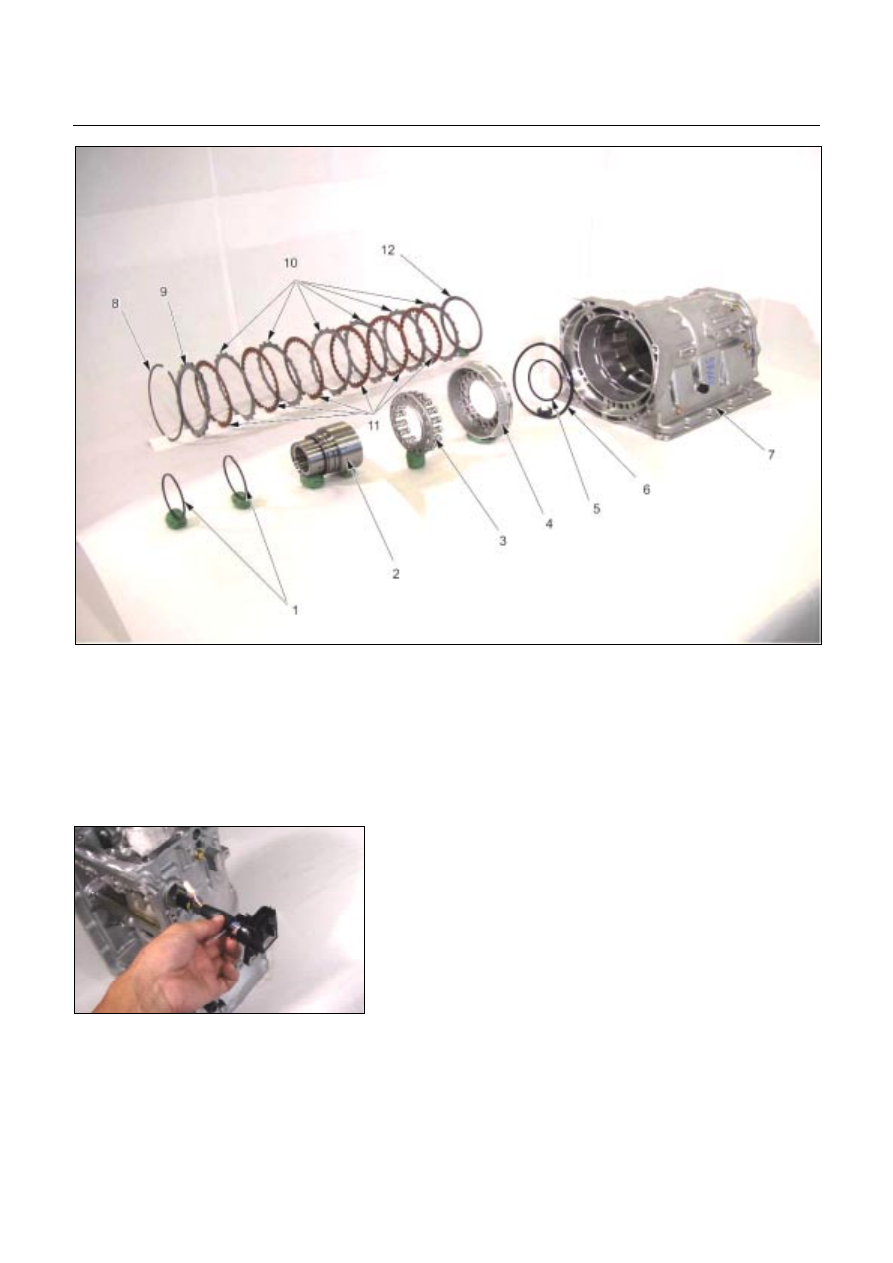

Legend



1. Seal ring



2. Low one-way clutch inner race



3. Return spring



4. Low and reverse brake piston



5. Seal ring

 6.

Lip

seal









7. Transmission case

 8.

Snap

ring



9. Retaining plate

  10. Driven plate
  11. Drive plate
  12. Dish plate







04CASE-AY52




Disassembly steps

1. Harness assembly

Remove the fixing bolt and the harness assembly.
