7A4-40  UNIT REPAIR (JR405E)



248L300004




5.0 mm (0.197 in)

5.2 mm (0.205 in)

5.4 mm (0.213 in)











24R&H34




•

  Force compressed air (392 kPa/4.0 kg/cm

2

) through the

oil pump oil passages to check reverse clutch operation.

If the clutch does not operate, the seal ring may be

damaged or the parts may have been installed  in the

wrong order.







25CLEAR04




•

  Measure the clearance between the reverse clutch

retaining plate and the snap ring.

If the clearance is outside the specified range, replace

the existing retaining plate with a new plate of the

proper size (thickness).

Reverse clutch retaining plate and snap ring

clearance (B):

0.6~0.9 mm (0.024~0.035 in)

Available reverse clutch retaining plate thicknesses

4.8 mm (0.189 in)

5.0 mm (0.197 in)

5.2 mm (0.205 in)

5.4 mm (0.213 in)





UNIT REPAIR (JR405E)  7A4-41





CARRIER AND LOW CLUTCH

ASSEMBLY





01C&L12

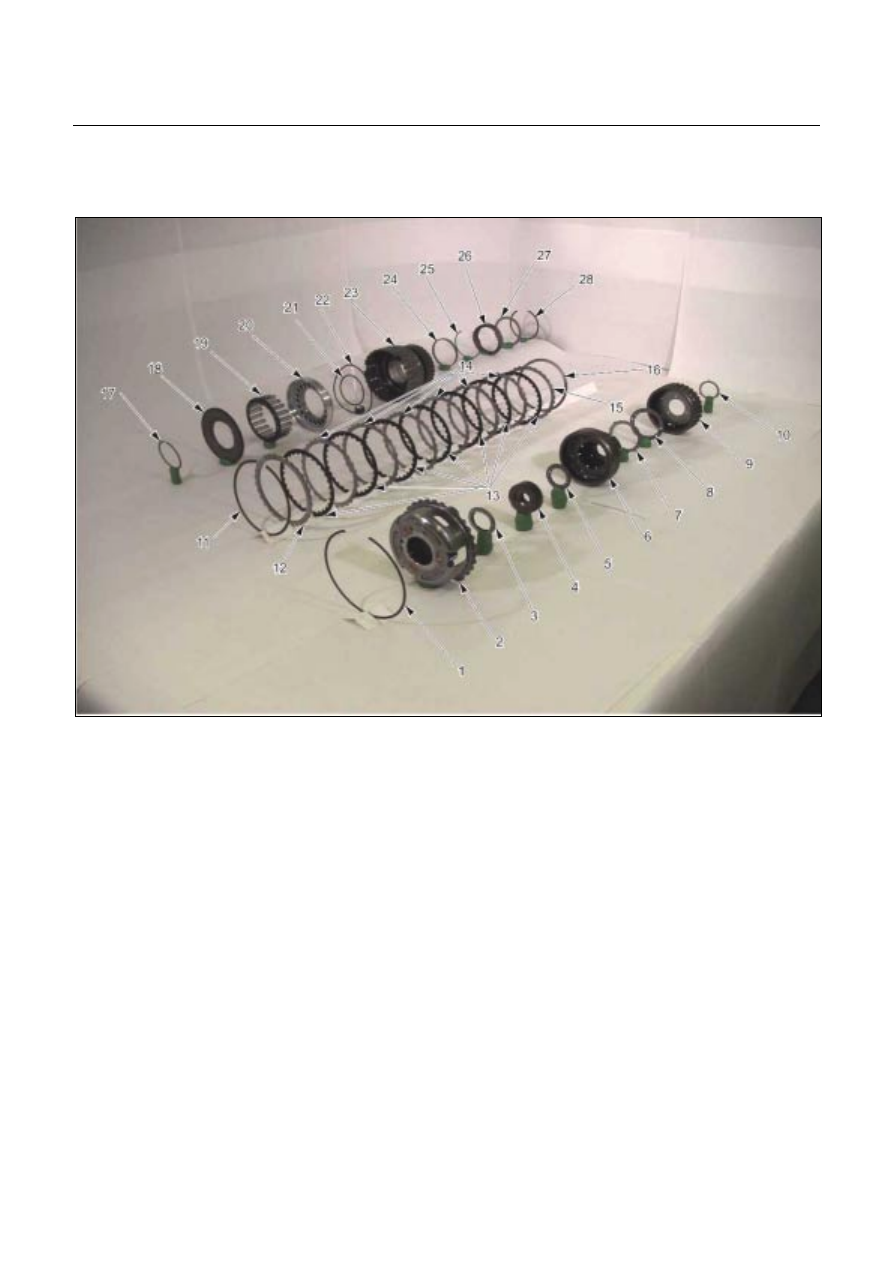

Legend



1. Snap ring



2. Front carrier



3. Bearing (with bearing race)



4. Rear sun gear

 5.

Bearing

 6.

Rear

carrier



7. Bearing race

 8.

Bearing



9. Rear internal gear

  10. Bearing race
  11. Snap ring
  12. Retaining plate
  13. Drive plates (7, low clutch)
  14. Driven plates (6, low clutch)






  15. Driven plate (1, 2 mm thick, low clutch)
  16. Dish plate
 17.

Snap

ring

 18.

Cancel

cover

 19.

Return

spring

  20. Low clutch piston
  21. Seal ring (small)
  22. Seal ring (large)
  23. Low clutch drum
 24.

Bearing

 25.

Snap

ring

  26. Low one-way clutch
  27. Side plate
 28.

Snap

ring



7A4-42  UNIT REPAIR (JR405E)





02C&L-SUB03




Disassembly steps

1. Snap ring

Remove the snap ring from the low clutch drum.







03C&L-SUB05




2. Front carrier

Remove the front carrier from the low clutch assembly.







04C&L-SUB06




3.  Bearing (with bearing race)

4. Rear sun gear

5. Bearing

6. Rear carrier

7. Bearing race

8. Bearing

9. Rear internal gear

10.Bearing race

Remove the bearing (with bearing race), the rear sun gear,

the bearing, the rear carrier, the bearing race, the bearing,

and rear internal gear.





05C&L-SUB07

























UNIT REPAIR (JR405E)  7A4-43





06C&L-SUB08









07C&L-SUB09









08C&L-SUB10









09C&L-SUB11









10C&L-SUB12



•

  Remove the bearing race from the rear internal gear.
