7A3-14  ON-VEHICLE SERVICE (JR405E)

Install or Connect

1.  Install the shift cable toward the inside of the cabin

from the bottom of the vehicle.

2.  Push the shift cable into the select lever base.

3.  Connect the shift cable to the select lever.

4.  Fix the shift cable to the bracket.



Install the clip on the marking of shift cable.

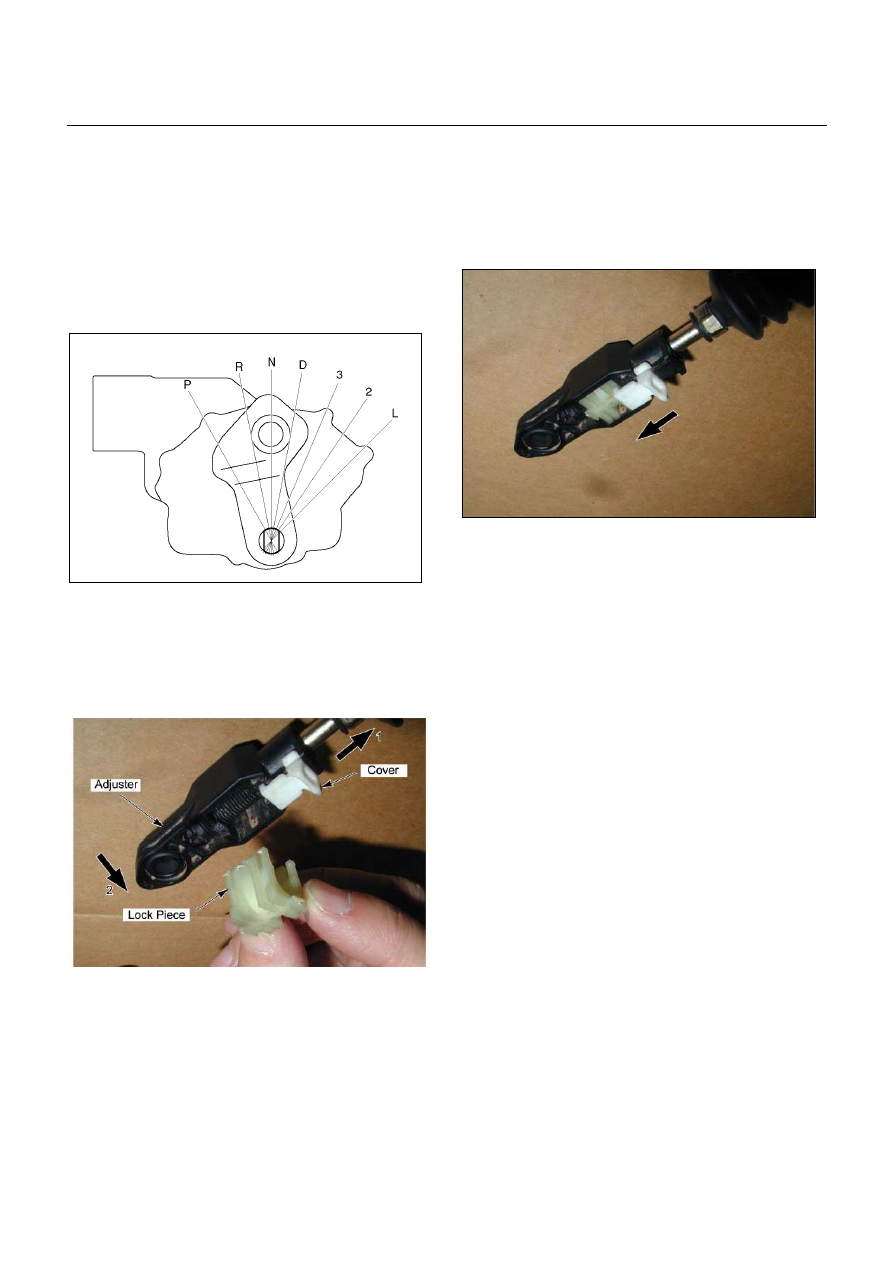

5.  Check that the select lever is in the “N” position.

6.  Check that the transmission is in the “N” position.

249R300002

7.  Slide the cover in the direction shown by the arrow

(1).

8.  Use an ordinary screwdriver to move the lock piece

from the position indicated by the arrow (2). Continue

to move the lock piece until the adjuster position

begins to change.

P1010012





9.  Connect the shift cable to the manual shaft select

lever at the transmission side.

10.

Insert the lock piece to the adjuster (cable length

adjustment).

11.

Slide the cover on the adjuster and secure lock

piece.

P1010016-2

11. Press the select lever knob button 5 times.



Then check that the select lever moves smoothly to

each of its positions.

13. Check that the shift position indicated by the select

lever and the actual shift position are the same.

14. Install the front console and rear console.

15. Connect the negative battery cable.

16. Remove the wheel blocks.





ON-VEHICLE SERVICE (JR405E)  7A3-15

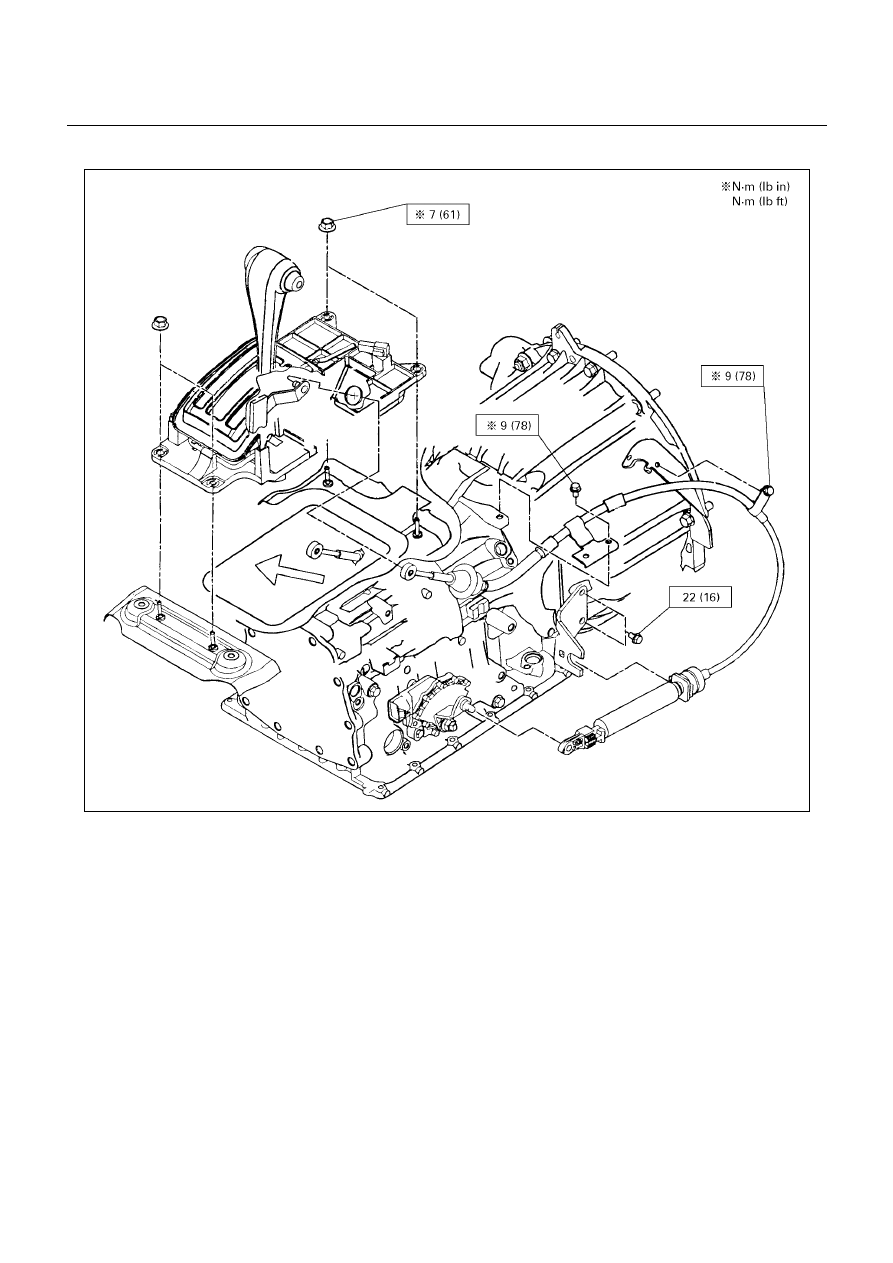

Torque Specifications



E07R300015

7A3-16  ON-VEHICLE SERVICE (JR405E)

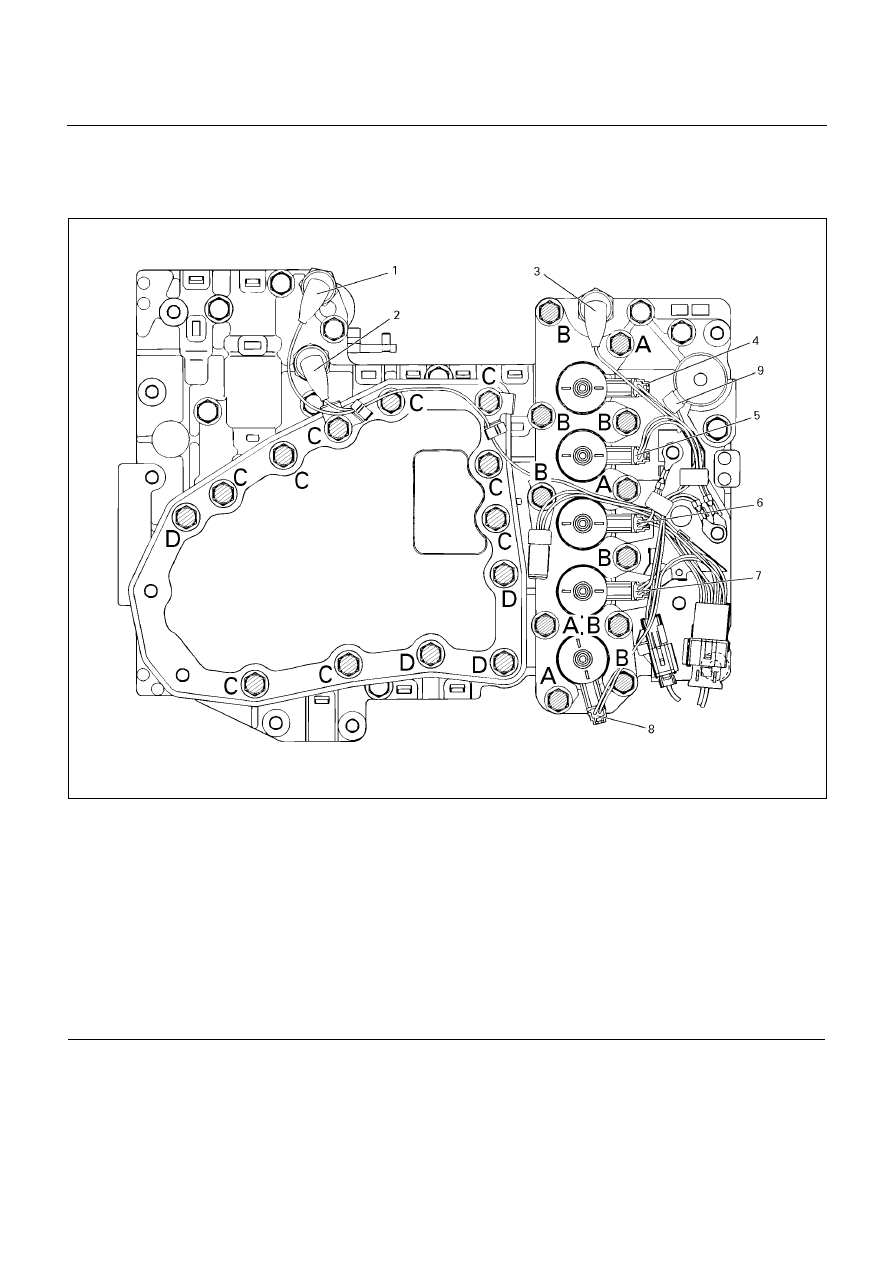

SOLENOIDS, OIL PRESSURE SWITCH AND OIL TEMPERATURE

SENSOR



244L300003

Legend

1.  High clutch oil pressure switch connector



(wire color: Gray)

2.  2-4 brake oil pressure switch connector



(wire color: Brown)

3.  Low and reverse brake oil pressure switch connector



(wire color: White)

4.  Low and reverse brake duty solenoid connector



(wire color: Pink and White)

5.  High clutch duty solenoid connector



(wire color: Green and Gray)





6.  Lock-up duty solenoid connector



(wire color: Yellow and Black)

7.  2-4 brake duty solenoid connector



(wire color: Blue and Brown)

8.  Low clutch duty solenoid connector



(wire color: Orange and Black)

9.  Line pressure solenoid connector



(wire color: Pink)







ON-VEHICLE SERVICE (JR405E)  7A3-17

Remove or Disconnect

1.  Block the wheels.

2.  Disconnect the negative battery cable.

3. Drain the fluid.

 Refer

to

“ATF CHANGE” in this section.

4.  Remove the 19 bolts and oil pan.

5.  Inspect the bottom of the oil pan and strainer netting

for foreign material (clutch facing and metal

shavings).

  If there is an excessive accumulation of foreign

material, the oil strainer must be replaced.

  Further inspection is required to determine the

source of the foreign material.

6.

Remove the harness assembly (including oil

temperature sensor).

7.  Remove the 11 bolts and the solenoid fixing plate.

8.  Remove the 6 solenoids and 3 oil pressure switchs.



Inspect

Oil pressure switch

Apply compressed air (392 kPa/4.0 kg/cm

2

) to the oil

pressure switch to check the oil pressure switch
continuity between the connector and screw.



Oil temperature sensor (harness assembly)

Check the oil temperature sensor resistance between
harness terminals 7 and 6 (ground).


Oil temperature sensor resistance:

 2,400~2,600

ohms

(20

°°°°

C)

244L300011



Solenoid

Measure the resistance of each solenoid.
 Resistance:


Brown connector – 3.0~3.4 ohms (20

°°°°

C)



Gray connector – 12.0~13.2 ohms (20

°°°°

C)



White connector – 12.2~13.4 ohms (20

°°°°

C)



Install or connect

1.  Install the O-rings to each of the solenoids.

2.  Install the 6 solenoids and 3 oil pressure switchs.


Line pressure solenoid bolt torque:

 8

N·m (69 lb·in)



Oil pressure switch bolt torque:

 4.4

N·m (39 lb·in)

3. Install the solenoid fixing plate together with the

harness brackets.



 Number

Length

(Color)

Solenoid fixing plate bolt

(A)

(B)



4

7



16 mm (0.63 in) (Gold)

45 mm (1.77 in) (Silver)




Bolt torque : 8 N·m (69 lb·in)

4.  Install the harness assembly.

5.  If removed, install the oil strainer.



 Number

Length

(Color)

Oil strainer bolt

(C)
(D)



9
4



13 mm (0.51 in) (Silver)
45 mm (1.77 in) (Silver)




Bolt torque : 8 N·m (69 lb·in)

6.  Install the new gasket and oil pan.


Bolt torque : 8 N·m (69 lb·in)

7. Fill the fluid.

 Refer

to

“ATF CHANGE” in this section.

8.  Connect the negative battery cable.

9.  Remove the wheel blocks.
