UNIT REPAIR (JR405E)  7A4-67





01BRG16




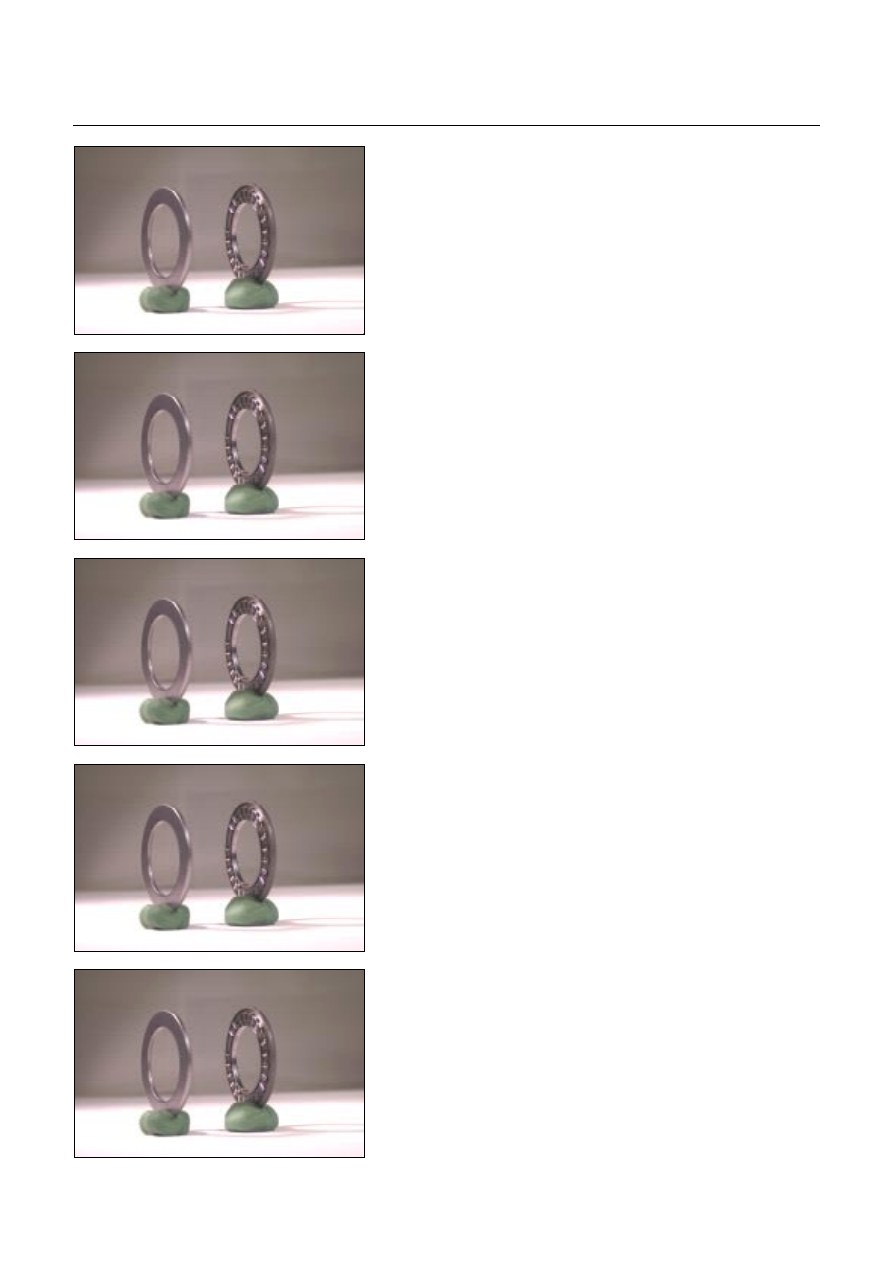

1.  Bearing and bearing race





01BRG16





Outside

diameter





01BRG16

 Bearing



–

46 mm (1.811 in)







01BRG16

 Bearing

race

–

45 mm (1.772 in)







01BRG16























2.  Bearing (with bearing race)



Outside

diameter



Bearing

–

46 mm (1.811 in)



Bearing race (black color) installation direction – Facing the

front of the transmission.







3.  Bearing and bearing race



Outside

diameter



Bearing

–

65 mm (2.559 in)



Bearing race

–

64 mm (2.520 in)









4.  Bearing and bearing race



Outside

diameter



Bearing

–

73 mm (2.874 in)



Bearing race

–

72 mm (2.835 in)









5.  Bearing (with bearing race)



Outside

diameter



Bearing

–

53 mm (2.087 in)



Bearing race (black color) installation direction – Facing the

front of the transmission.







7A4-68  UNIT REPAIR (JR405E)

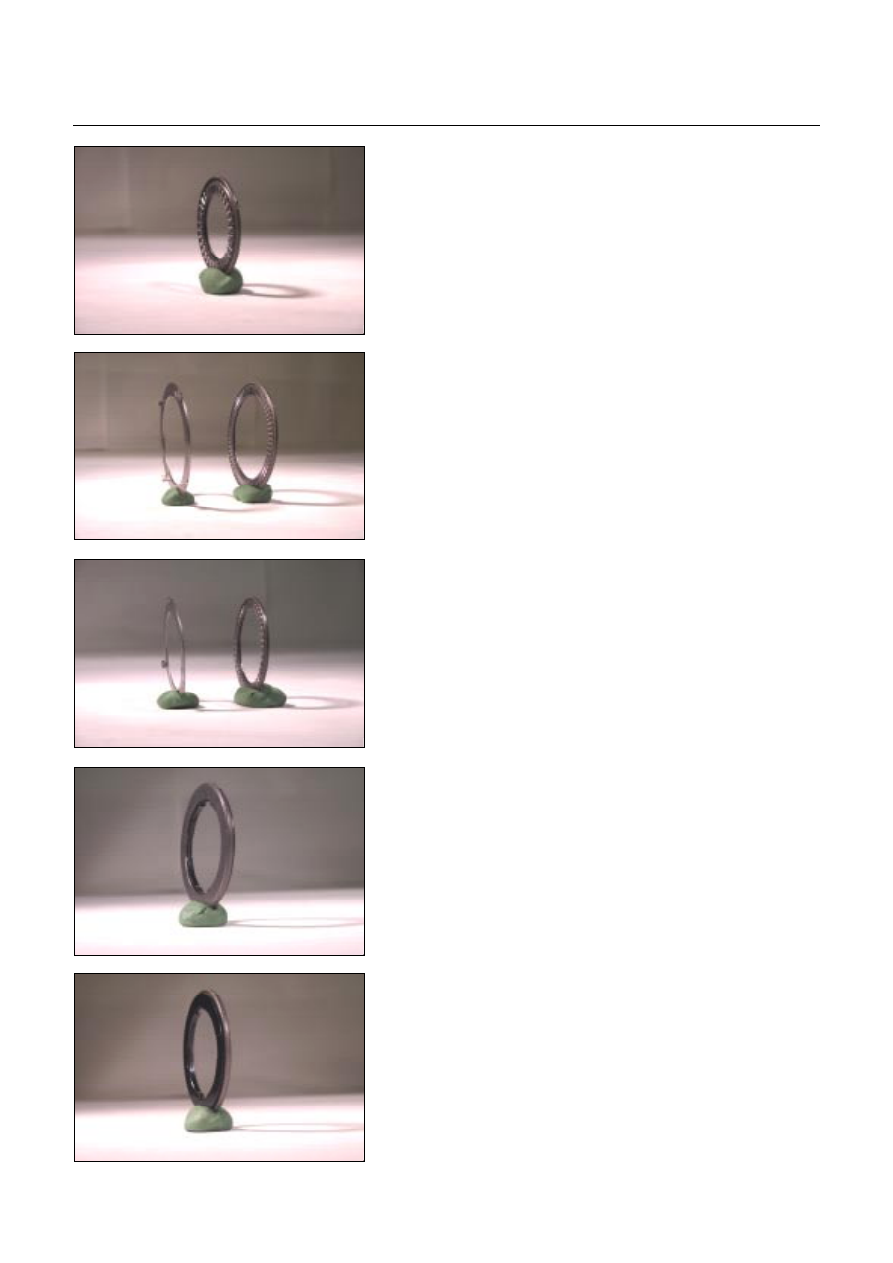

6. Bearing



Outside

diameter



Bearing

–

53 mm (2.087 in)







06BRG07










7.  Bearing and bearing race



Outside

diameter



Bearing

–

78 mm (3.071 in)



Bearing race

–

76 mm (2.992 in)







07BRG08










8.  Bearing and bearing race



Outside

diameter



Bearing

–

53.4 mm (2.102 in)



Bearing race

–

51 mm (2.008 in)







08BRG09










9.  Bearing (with bearing race)



Outside

diameter



Bearing

–

64 mm (2.520 in)







09BRG18




Bearing race (black color) installation direction – Facing the

rear of the transmission.







10.Bearing (with bearing race)



Outside

diameter



Bearing

–

64 mm (2.520 in)







10BRG17




Bearing race (black color) installation direction – Facing the

front of the transmission.







UNIT REPAIR (JR405E)  7A4-69





AUTOMATIC TRANSMISSION

REASSEMBLY

Assembly cautions

•

  Use your bare hands or vinyl gloves to reassemble the

transmission. Do not use ordinary work gloves (loosen

threads from the gloves may fall into the transmission

and cause problems).

•

  Before installing the drive plates, immerse them in the

recommended automatic transmission fluid (BESCO

ATF II or ATF III). If the drive plate is new, it must be

immersed for at least two hours to ensure oil penetration

and saturation of the facing.

•

  Apply ATF to all sliding and contact surfaces before

assembly. Also apply ATF to seal rings and O-rings.

Assemble the parts carefully to avoid damaging them.

•

  Replace any snap ring that appears worn, bent out of

shape, or otherwise damaged.

•

  If any part contacting the transmission case is damaged,

it must be replaced with a new part.

•

  Be careful not to damage the plates during reassembly

(oil leakage from the plate will result).

•

  If you are reusing a seal, remove the old adhesive agent

and clean the surface with cleaning oil before applying

the new adhesive agent.

•

  Wait at least two hours after installing the oil seals

before installing the plates.

•

  Do not replace O-rings, snap rings, bearings, and/or

bearing races with inferior substitutes.



7A4-70  UNIT REPAIR (JR405E)

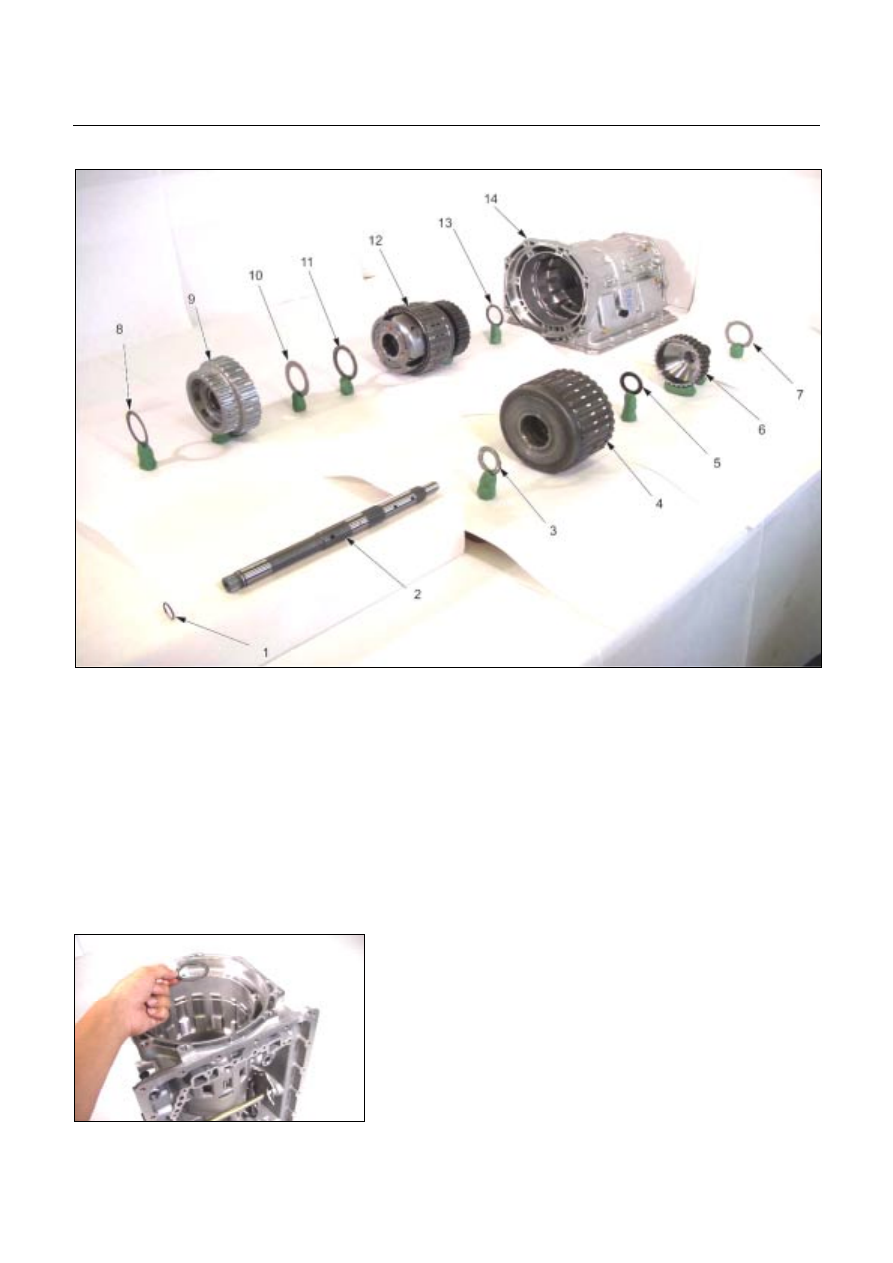

Power train



01HUB-H04

Legend

 1.

O-ring

 2.

Input

shaft

 3.

Bearing



4. Reverse and high clutch assembly

 5.

Bearing



6. High clutch hub



7. Bearing race







 8.

Bearing



9. Front sun gear

 10.

Bearing

race

 11.

Bearing

  12. Carrier and low clutch assembly
 13.

Bearing

  14. Transmission case







Reassembly steps

1. Transmission case

Rotate the transmission case so that the converter housing

installation surfaces are facing up.





02ASSY012




2. Bearing

Install the bearing to the low and one-way clutch inner race.

Refer to the item “Transmission Case” for more detailed

information.

NOTE:
Apply Vaseline to the bearing to prevent them from failing
during the installation procedure.
