8-264  ELECTRICAL-BODY AND CHASSIS






Timing Belt Indicator Light Reset Procedure
1.  Remove the masking tape from the hole

B

.

2.  Remove the screw from the hole

A

 and install it to the hole

B

.

3.  Apply new masking tape to the hole

A

.








Note:
The above procedure assumes that the timing belt is
being replaced for the first time (after 100,000 km).
For subsequent reset procedure (at next 100,000 km), hole
positions will be the opposite of the above procedure.




ELECTRICAL-BODY AND CHASSIS  8-265

HEATER AND AIR CONDITIONING

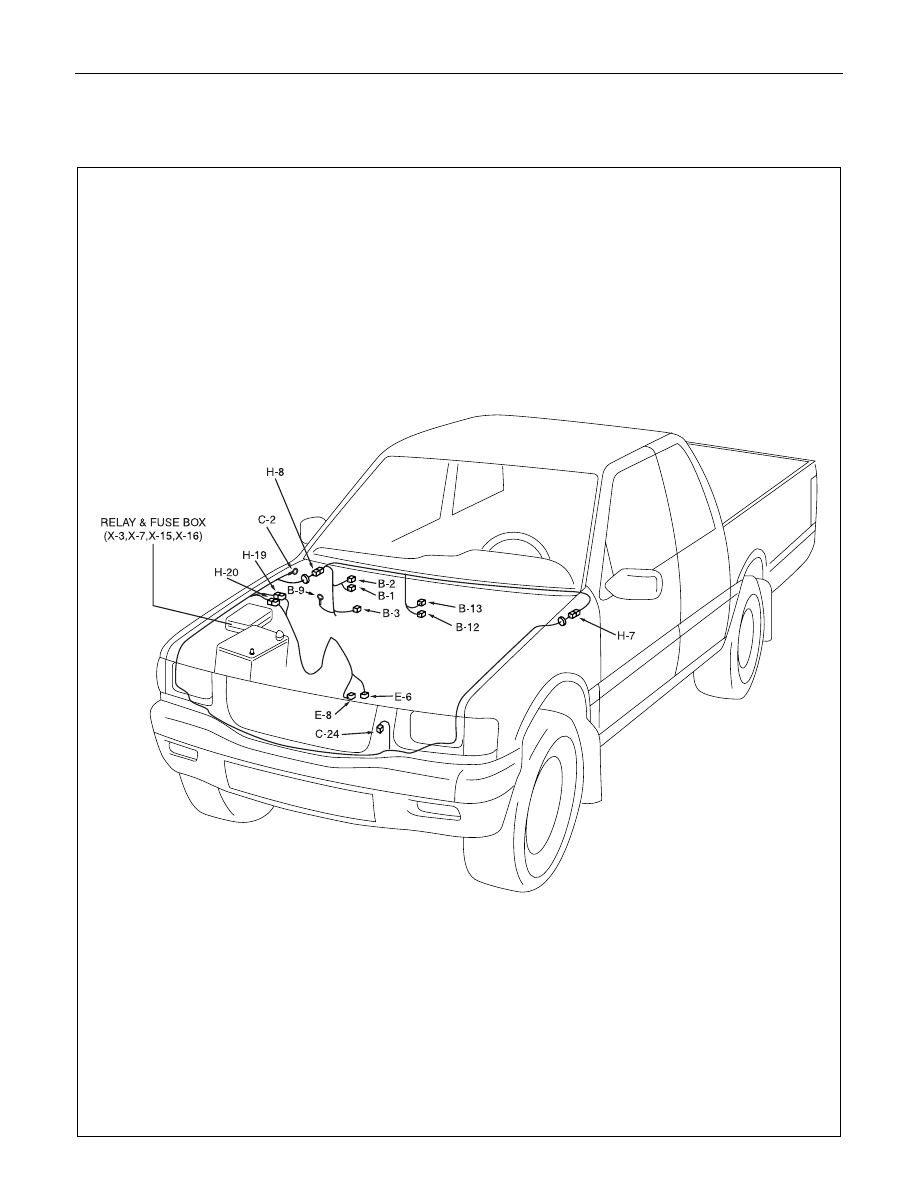

PARTS LOCATION (LHD EXCEPT EC)



8-266  ELECTRICAL-BODY AND CHASSIS

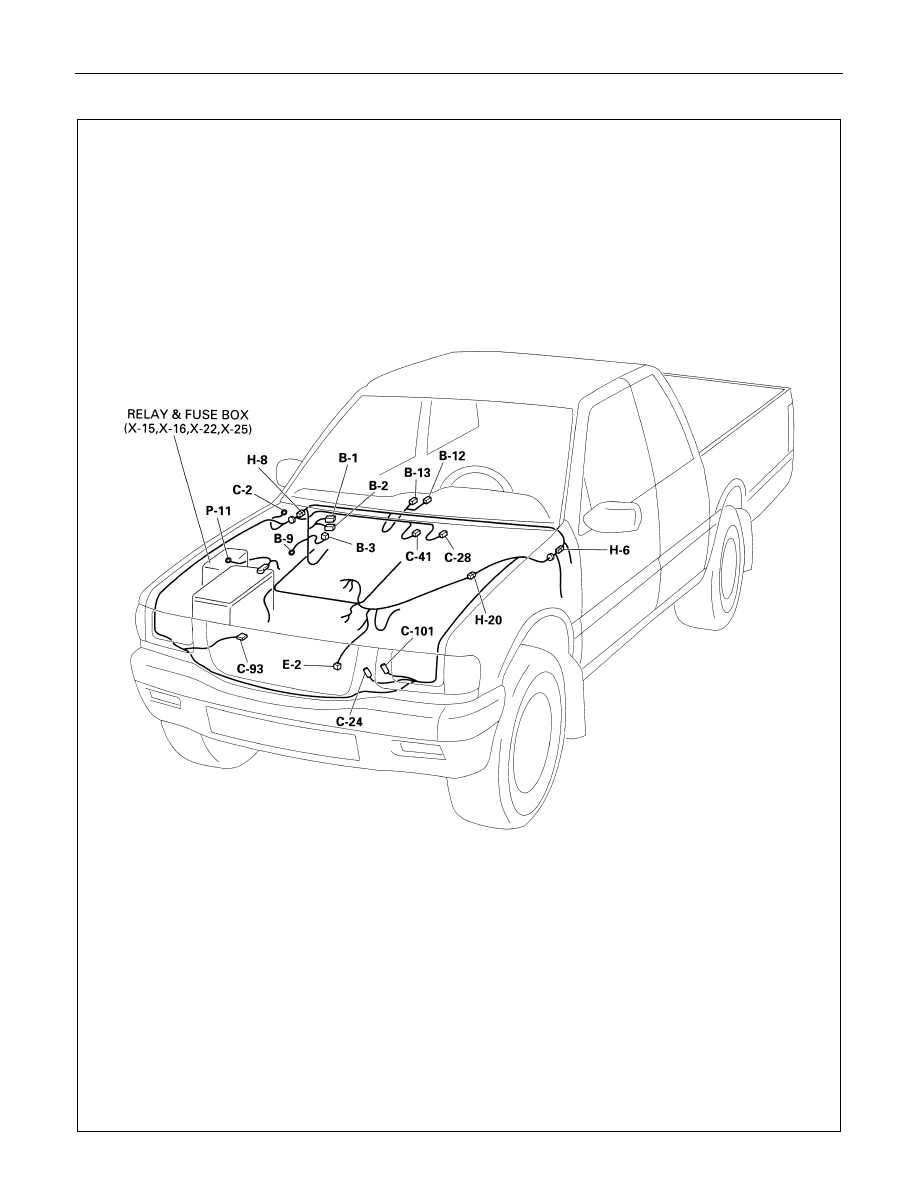

PARTS LOCATION (6VD1-LHD)



ELECTRICAL-BODY AND CHASSIS  8-267

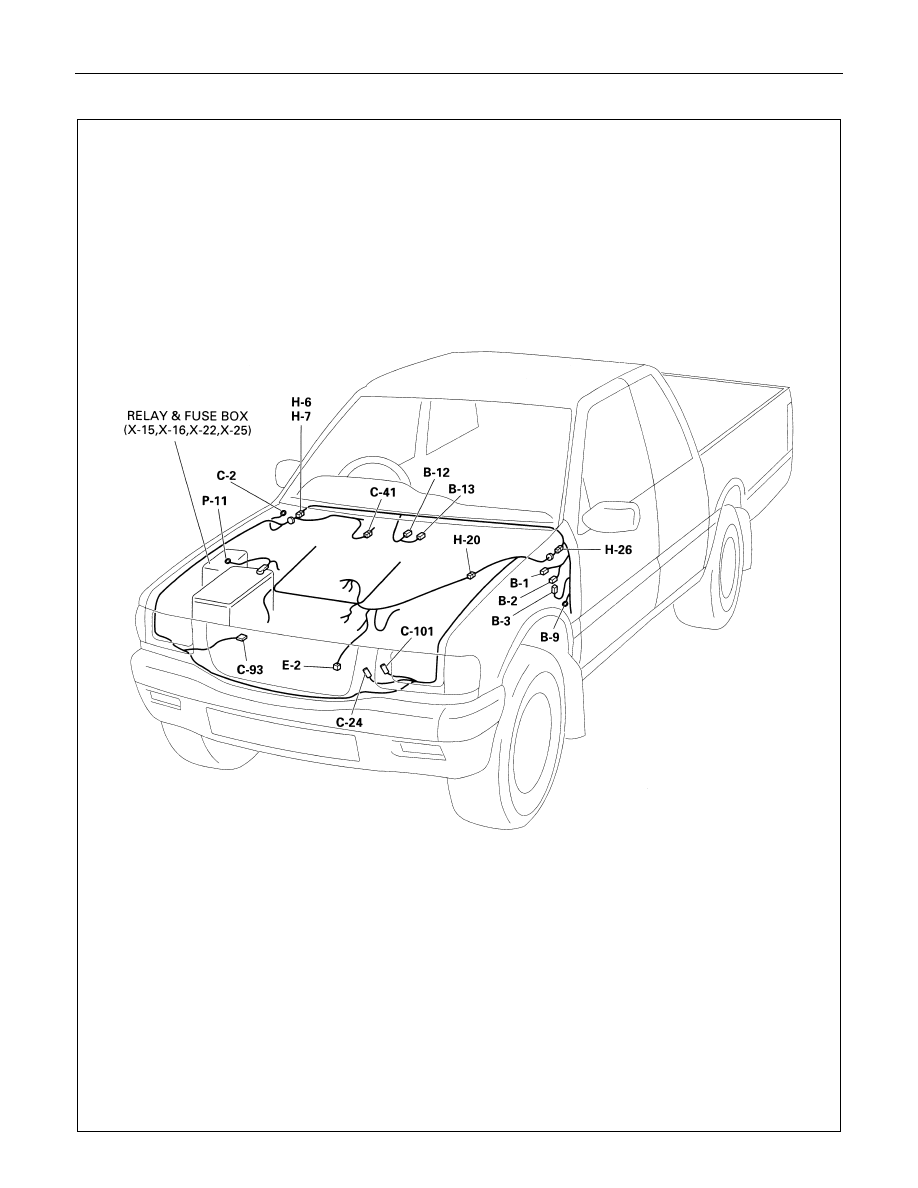

PARTS LOCATION (6VD1-RHD)
