Isuzu D-Max / Isuzu Rodeo (TFR/TFS). Manual - part 1191





8-104  ELECTRICAL-BODY AND CHASSIS

ELECTRICAL-BODY AND CHASSIS  8-105

CIRCUIT DIAGRAM (6VD1-LHD)



8-106  ELECTRICAL-BODY AND CHASSIS





ELECTRICAL-BODY AND CHASSIS  8-107

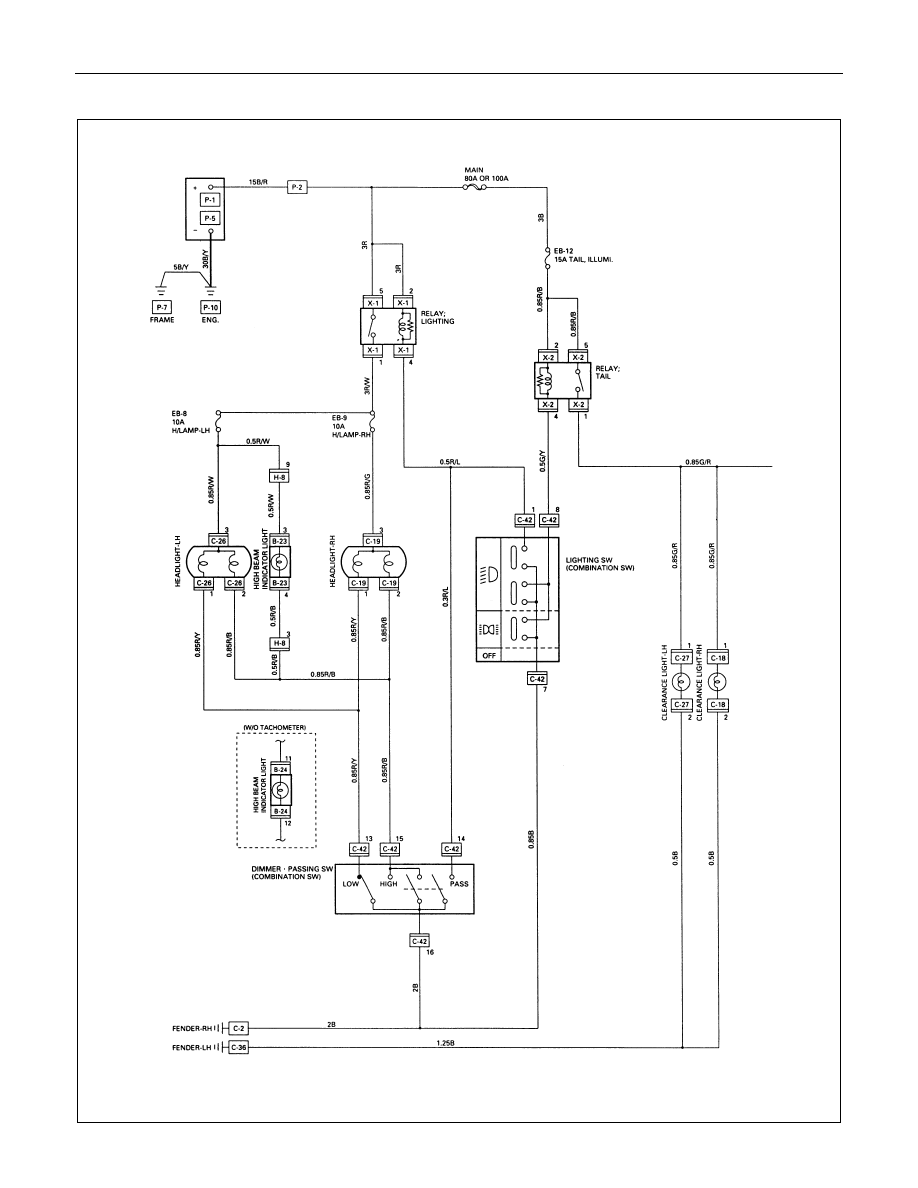

CIRCUIT DIAGRAM (RHD EXCEPT UK)
