Isuzu D-Max / Isuzu Rodeo (TFR/TFS). Manual - part 1177





8-48  ELECTRICAL-BODY AND CHASSIS

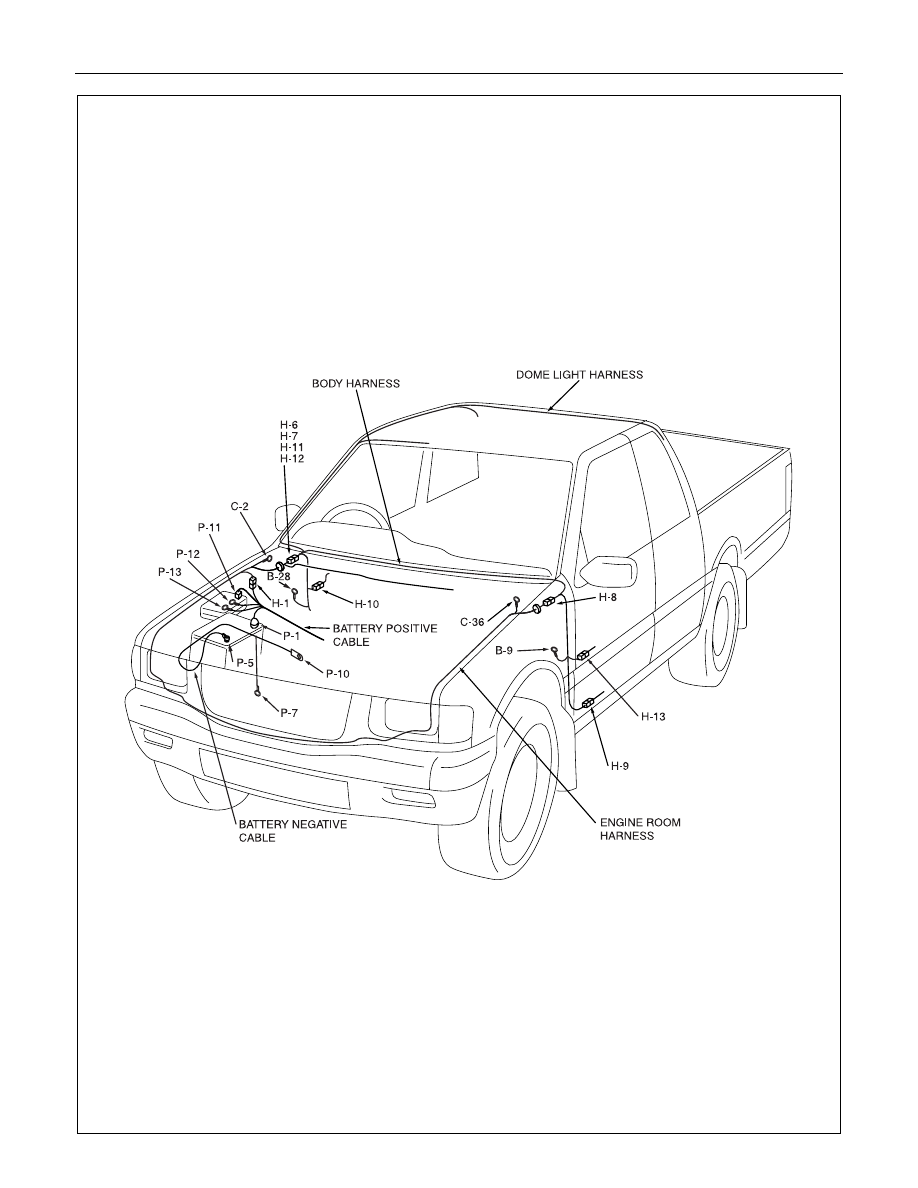

MAIN CABLE HARNESS ROUTING

(HEC ENGINE-LHD)

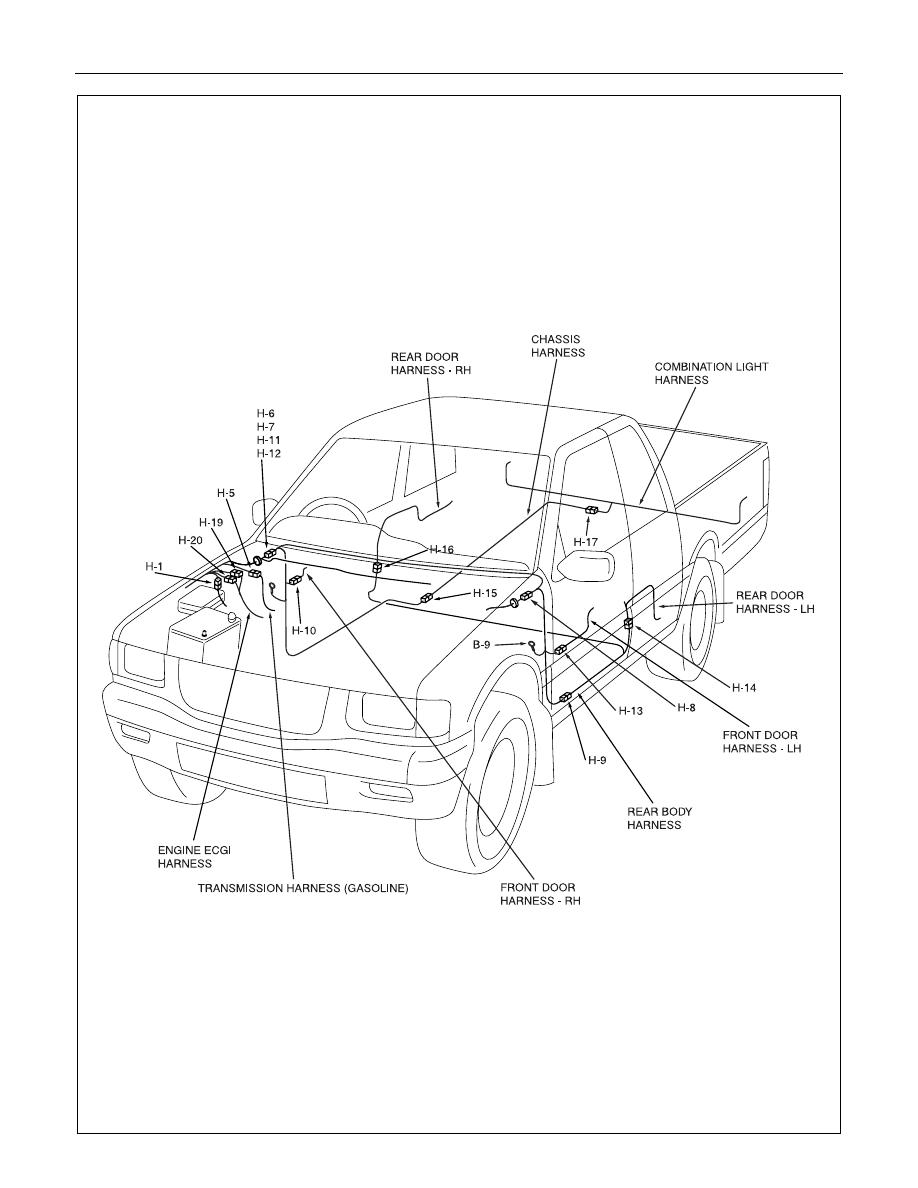

ELECTRICAL-BODY AND CHASSIS  8-49

(HEC ENGINE-LHD)

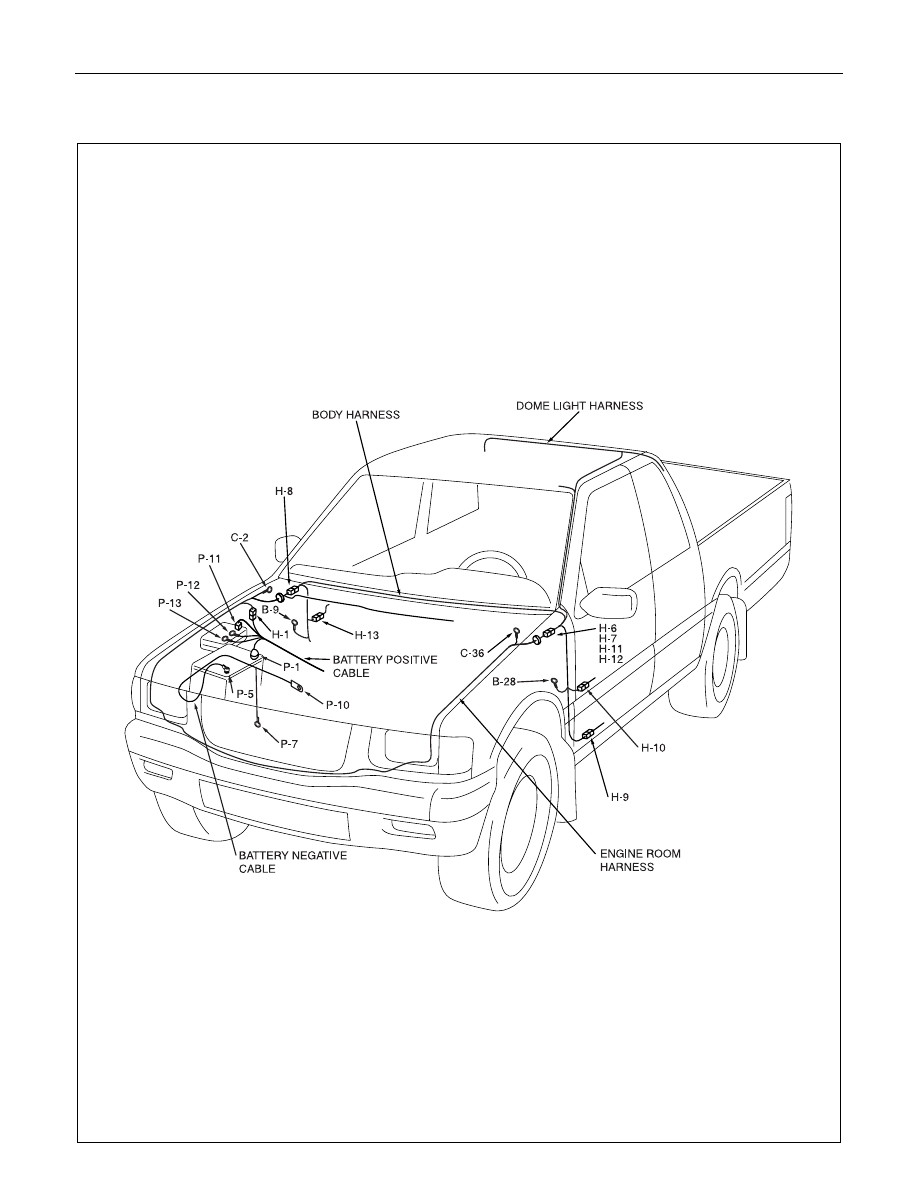

8-50  ELECTRICAL-BODY AND CHASSIS

(HEC ENGINE-RHD)

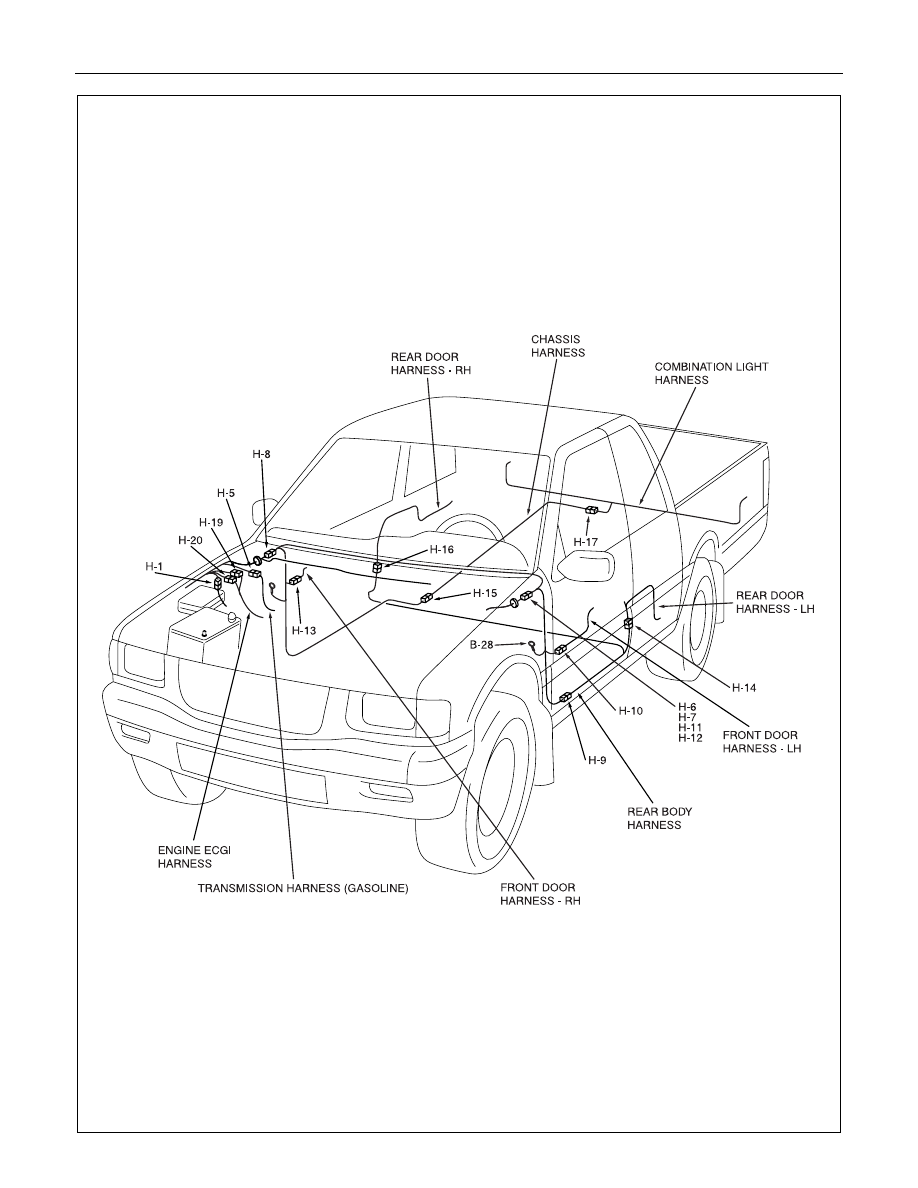

ELECTRICAL-BODY AND CHASSIS  8-51

(HEC ENGINE-RHD)
