ELECTRICAL-BODY AND CHASSIS  8-21

READING THE CIRCUIT DIAGRAM

In this manual, each system has its own parts location illustration and circuit diagram.
And connector configurations used in the circuit diagram are shown at the end of this manual.

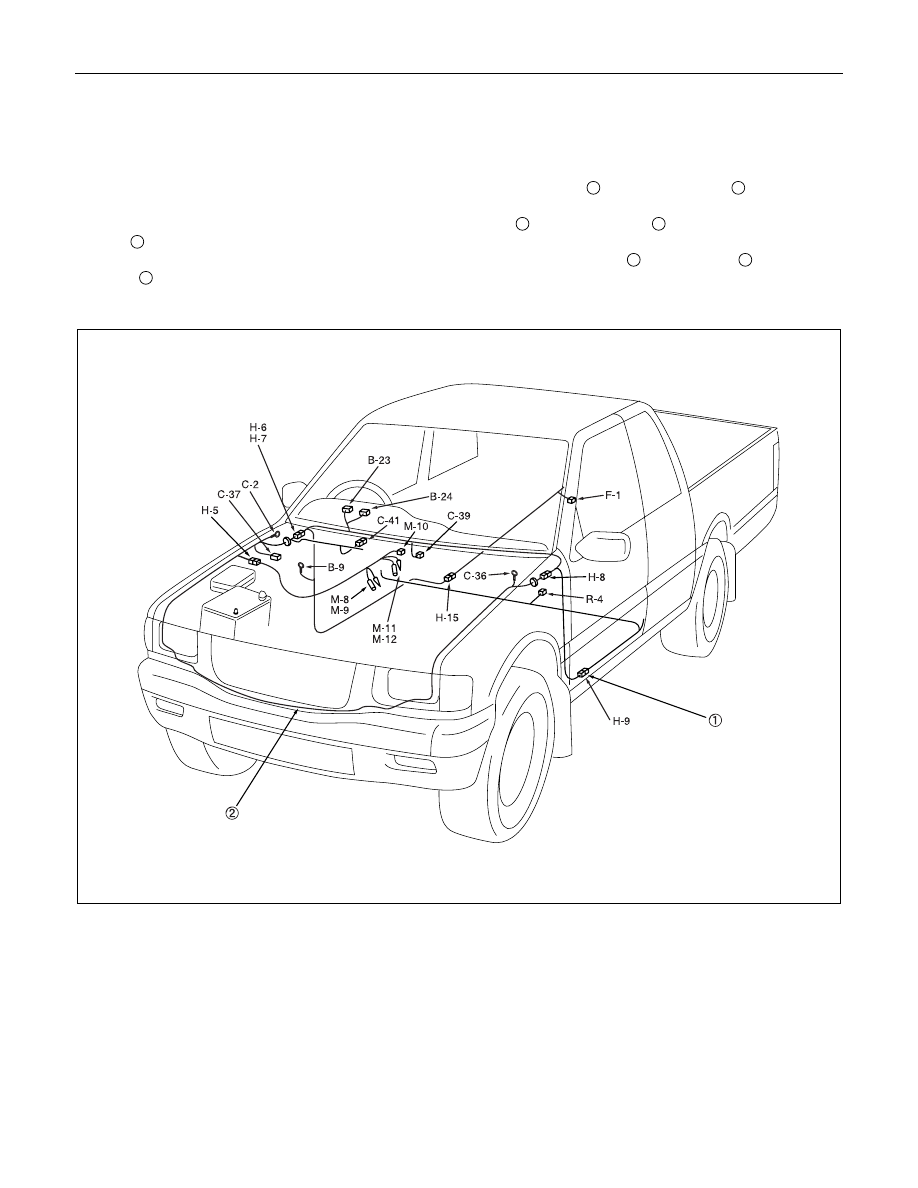

PARTS LOCATION: The parts location shows the location of the connectors

1

 and the harnesses

2

 used in the

each system.

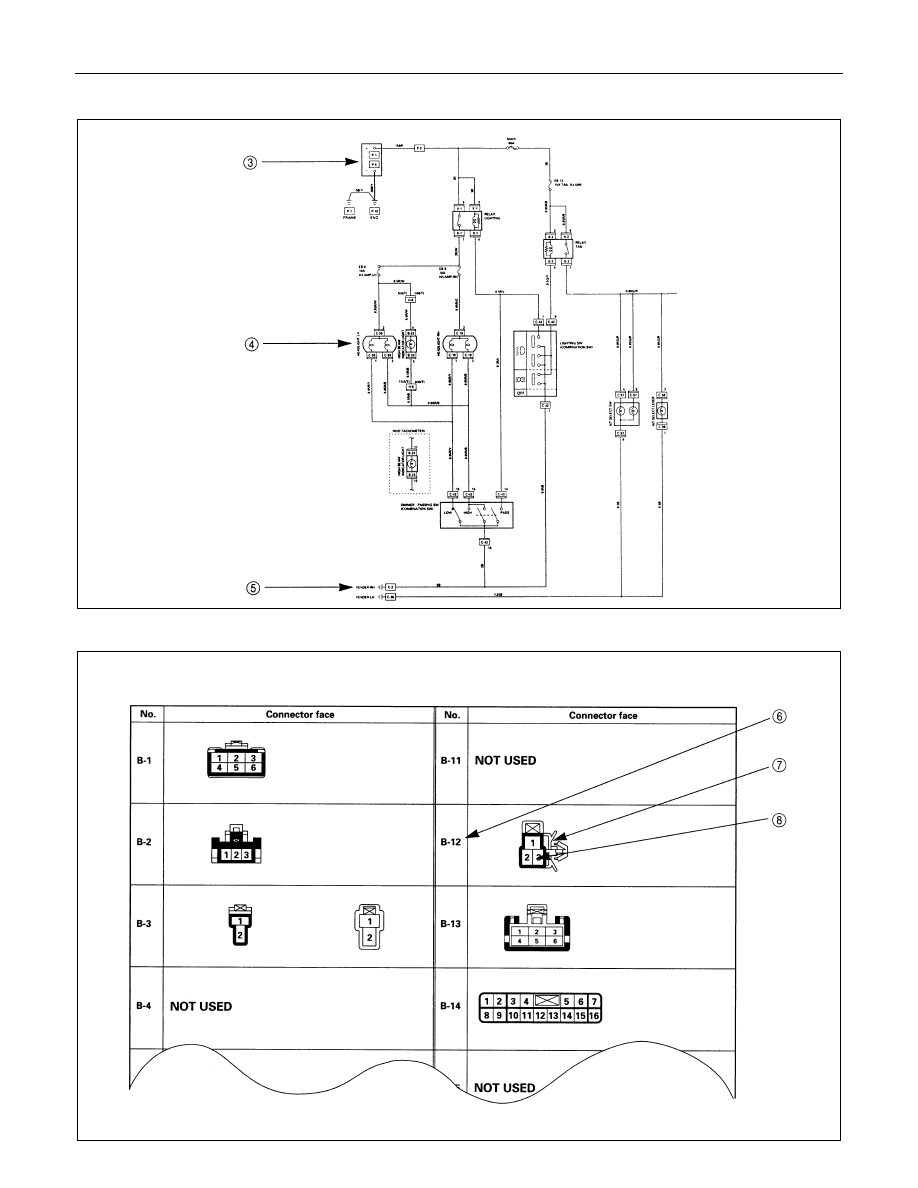

CIRCUIT DIAGRAM: The circuit diagram shows the power supply

3

, the load or loads

4

 and the grounding

point(s)

5

.

CONNECTOR LIST: The connector configuration shows each connector's number

6

, configuration

7

 and the pin

numbers

8

.



PARTS LOCATION





8-22  ELECTRICAL-BODY AND CHASSIS

CIRCUIT DIAGRAM





CONNECTOR LIST

CONNECTOR LIST





ELECTRICAL-BODY AND CHASSIS  8-23

MAIN DATA AND SPECIFICATIONS

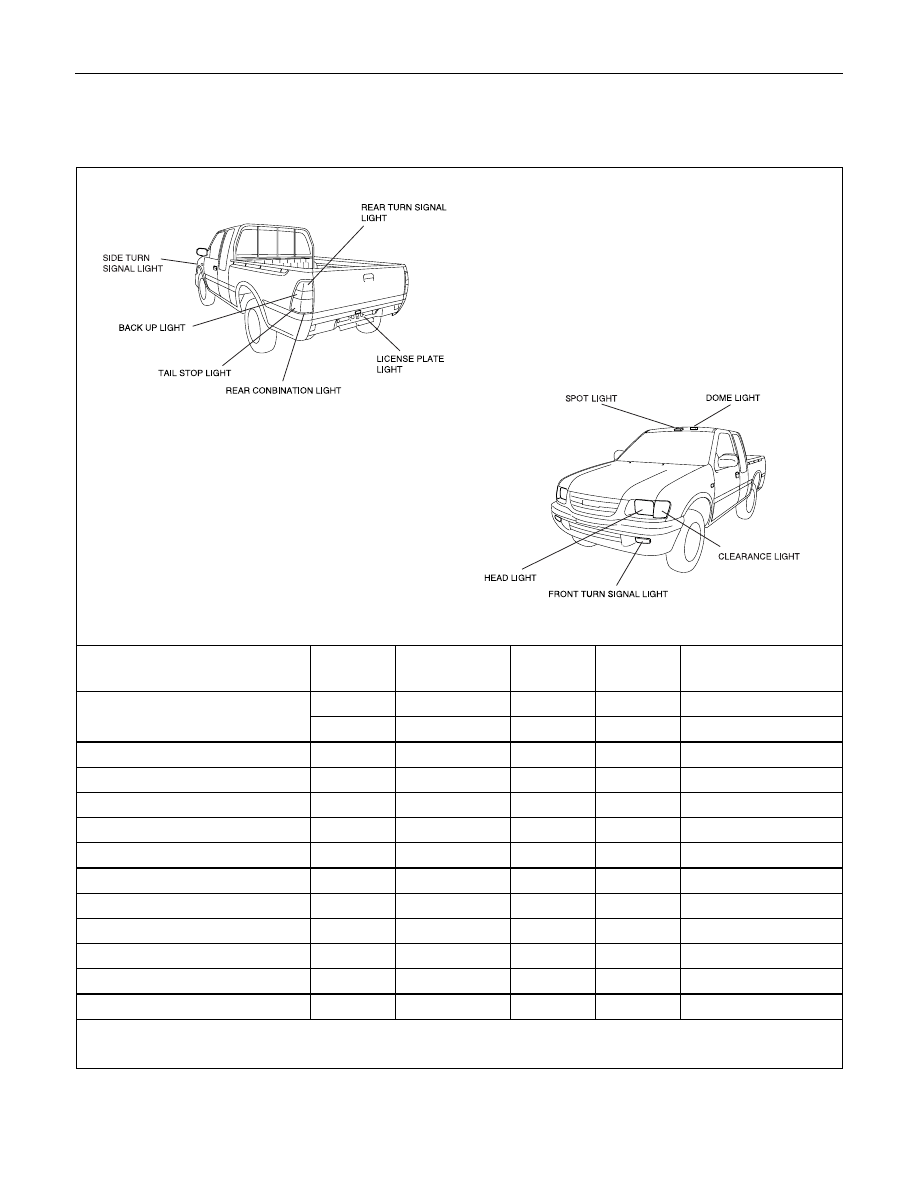

BULB SPECIFICATIONS

This illustration based on LHD





Light Name

Bulb No.

Rated Power

V-W

Number
of Bulbs

Lens

Color

Remarks

 H4

12-60/55

2

White

Halogen

 R2

12-45/40

2

White



Front turn signal light

-

12-23

2

Amber



Side turn signal light

W5W

12-5

2

Amber



Rear turn signal light

P21W

12-21

2

Amber



Tail and stop light

P21/5W

12-21/5

2

Red



Back up light

P21W

12-21

2

White



License plate light

W5W

12-5

1 or 2

White



Clearance light

W5W

12-5

2

White



A/C-Heater control light

-

12-0.7

1

-



Dome light

-

12-10

1

White



Spot light

-

12-5

2

White



Inspection light

-

12-5

1

White








Headlight

8-24  ELECTRICAL-BODY AND CHASSIS



Light Name

Bulb No.

Rated Power

V-W

Number
of Bulbs

Lens

Color

Remarks

 Charging

system

Gasoline engine

-

14-3.0

1

Red





Check engine

74

14-1.4

1

Red

Gasoline engine



Turn

W/O Tachometer

158

14-3.4

2





 signal

W/Tachometer

74

14-1.4

2







High

W/O Tachometer

158

14-3.4

1





 beam

W/Tachometer

74

14-1.4

1







Low

W/O Tachometer

-

14-3.0

1





 fuel

W/Tachometer

74

14-1.4

1





Indicator/   Oil pressure

74

14-1.4

1

Red



Warning

Brake system

74

14-1.4

1

Red



light

W/O

Tachometer

158  14-3.4  1



  W/Tachometer

74

14-1.4

1





 Seat

belt

-

14-2.0

1

Red

Gulf

 Oil

temperature

74

14-1.4

1

Red





Diff. lock

74

14-1.4

1

Green

South Africa



Green

Blue

Amber

4WD Green
