SMT010D

I

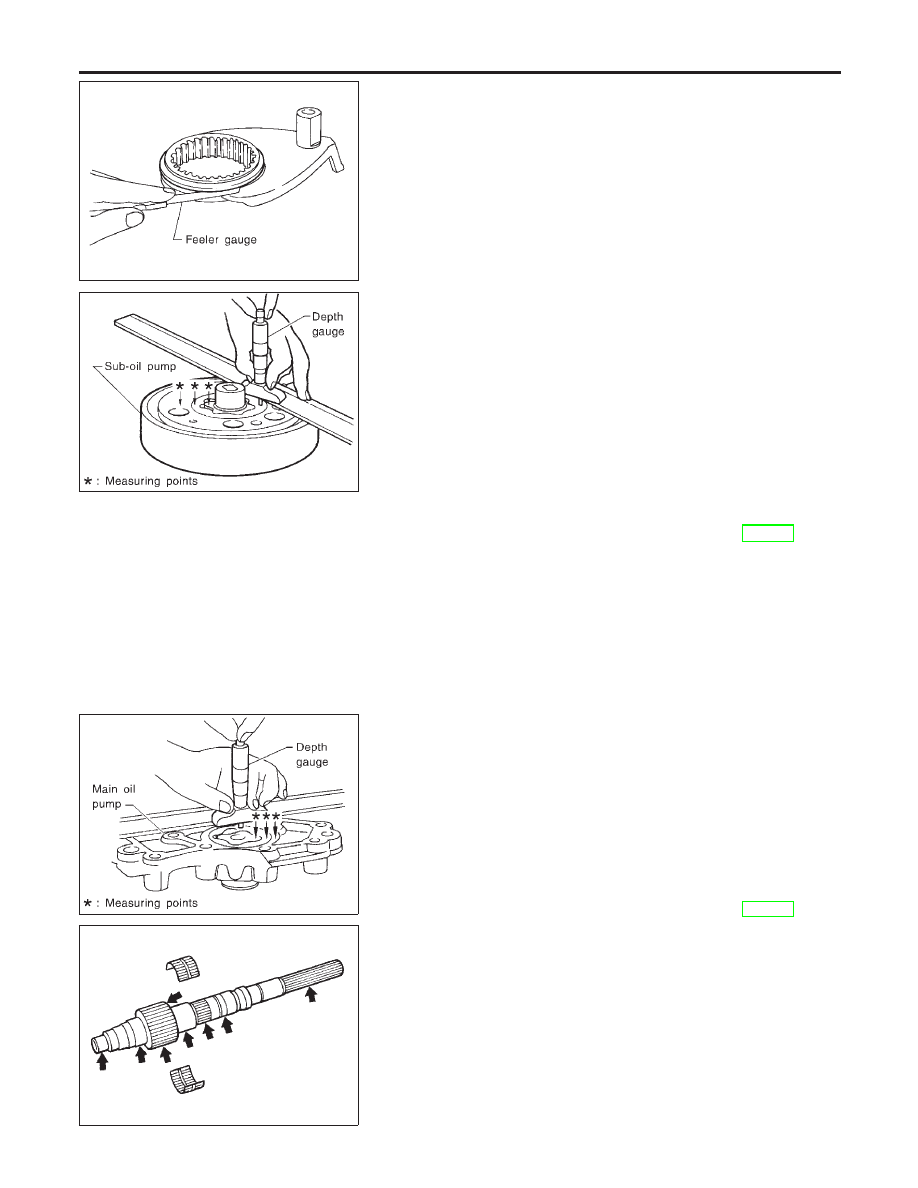

Measure clearance between shift fork and sleeve. If it is out of
specification, replace it with new one.

Standard value:

Less than 0.36 mm (0.0142 in)

SMT942C

Center Case

INSPECTION

NBTF0081

Sub-oil Pump

NBTF0081S01

1.

Check inner and outer circumference, tooth face, and side-
face of inner and outer gears for damage or abnormal wear.

2.

Measure side clearance between oil pump housing edge and
inner gear/outer gear.

3.

Make sure side clearance is within specification. If the mea-
surement is out of specification, replace inner and outer gears
together with new ones as a set.

Specification:

0.015 - 0.035 mm (0.0006 - 0.0014 in)

For inner gear and outer gear, refer to SDS, TF-157.

SMT943C

Main Oil Pump

NBTF0081S02

1.

Check inner and outer circumference, tooth face, and side-
face of inner and outer gears for damage or abnormal wear.

2.

Measure side clearance between oil pump housing edge and
inner gear/outer gear.

3.

Make sure side clearance is within specification. If the mea-
surement is out of specification, replace inner and outer gears
with new ones as a set.

Specification:

0.015 - 0.035 mm (0.0006 - 0.0014 in)

For inner gear and outer gear, refer to SDS, TF-157.

SMT944C

Mainshaft

NBTF0081S03

I

Check surfaces which contact sun gear, clutch drum, clutch
hub, press flange, clutch piston, each bearing, etc. for damage,
peel, partial wear, dents, bending, or other abnormal damage.
If any is found, replace with new one.

REPAIR FOR COMPONENT PARTS

Front Case (Cont’d)

TF-138

SMT945C

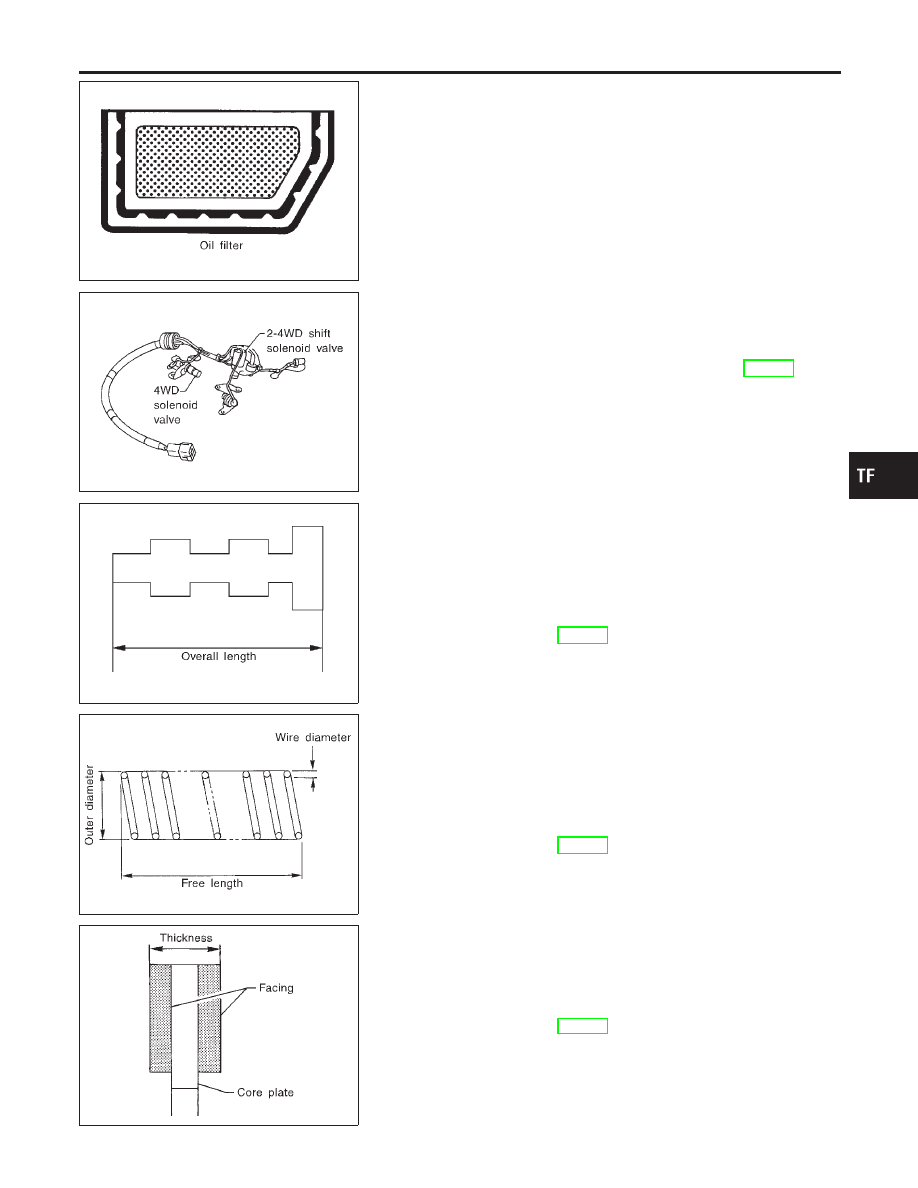

Control Valve

NBTF0081S04

I

Check oil filter screen for damage. If any is found, replace with
new one.

SMT946CA

I

Check resistance between terminals of 4WD solenoid valve,
2-4WD shift solenoid valve and transfer fluid temperature sen-
sor.

Resistance:

Refer to “COMPONENT INSPECTION”, TF-111.

SMT947C

I

Check sliding faces of control valves and plugs for abnormal-
ity. If any is found, replace the control valve assembly with new
one.

CAUTION:

Replace control valve body together with clutch return spring
as a set.

Control valve:

Refer to SDS, TF-157.

SMT948C

I

Check each control valve spring for damage or distortion, and
also check its free length, outer diameter and wire diameter. If
any damage or fatigue is found, replace control valve body with
new one.

I

Replace control valve body together with clutch return
spring as a set.

Inspection standard:

Refer to SDS, TF-157.

SMT949C

Clutch

NBTF0081S05

I

Check drive plate and driven plate facings for damage, cracks
or other abnormality. If any, replace with new one.

I

Check the thickness of drive plate and driven plate facings.

Inspection standard:

Refer to SDS, TF-158.

CAUTION:

I

Measure facing thickness at 3 points to take an average.

I

Check all the drive and driven plates.

I

Check return spring for damage or deformation.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Center Case (Cont’d)

TF-139

SMT950C

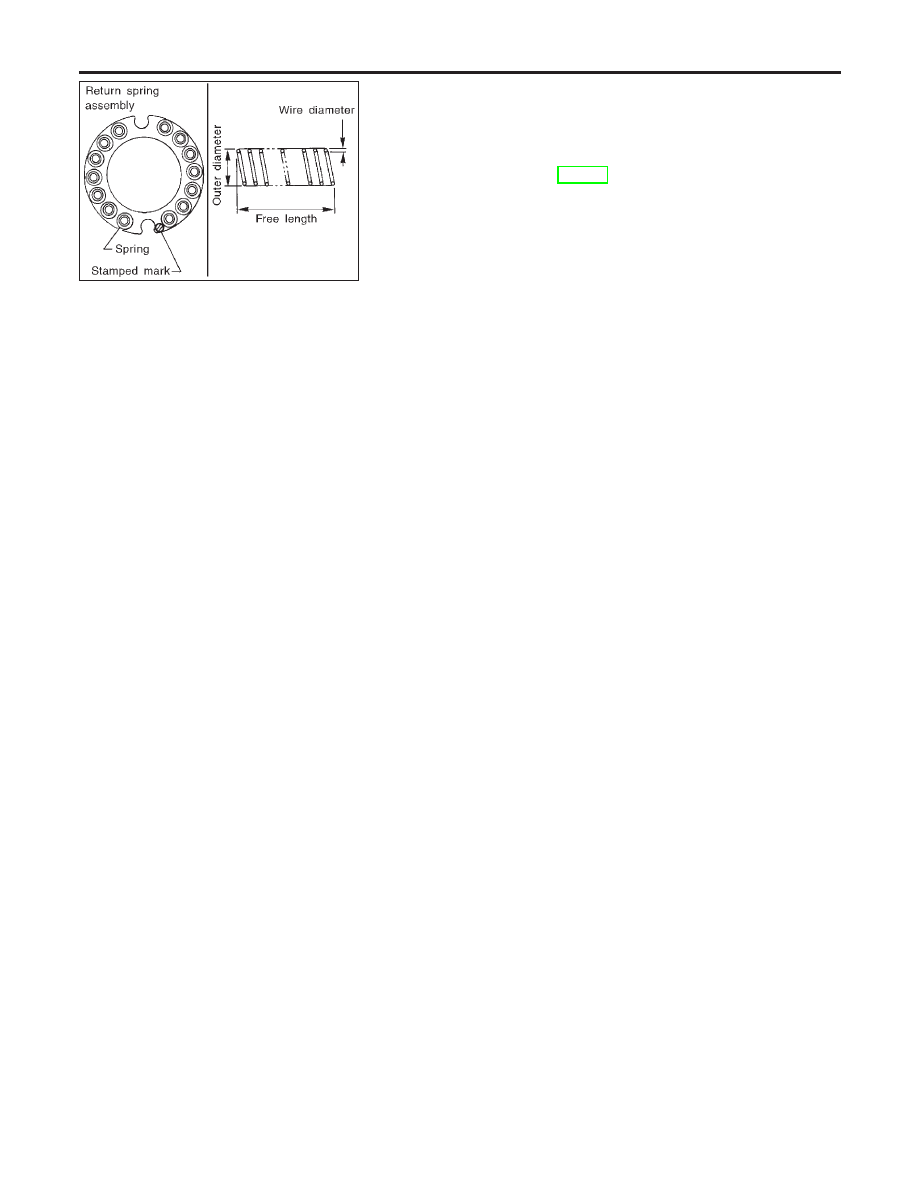

I

Check stamped mark shown in the figure. Then, check that
free length, outer diameter and wire diameter are within speci-
fications. If any abnormality is found, replace with new return
spring assembly of the same stamped number.

Inspection standard:

Refer to SDS, TF-158.

REPAIR FOR COMPONENT PARTS

Center Case (Cont’d)

TF-140

SMT011D

Front Case

ASSEMBLY

NBTF0082

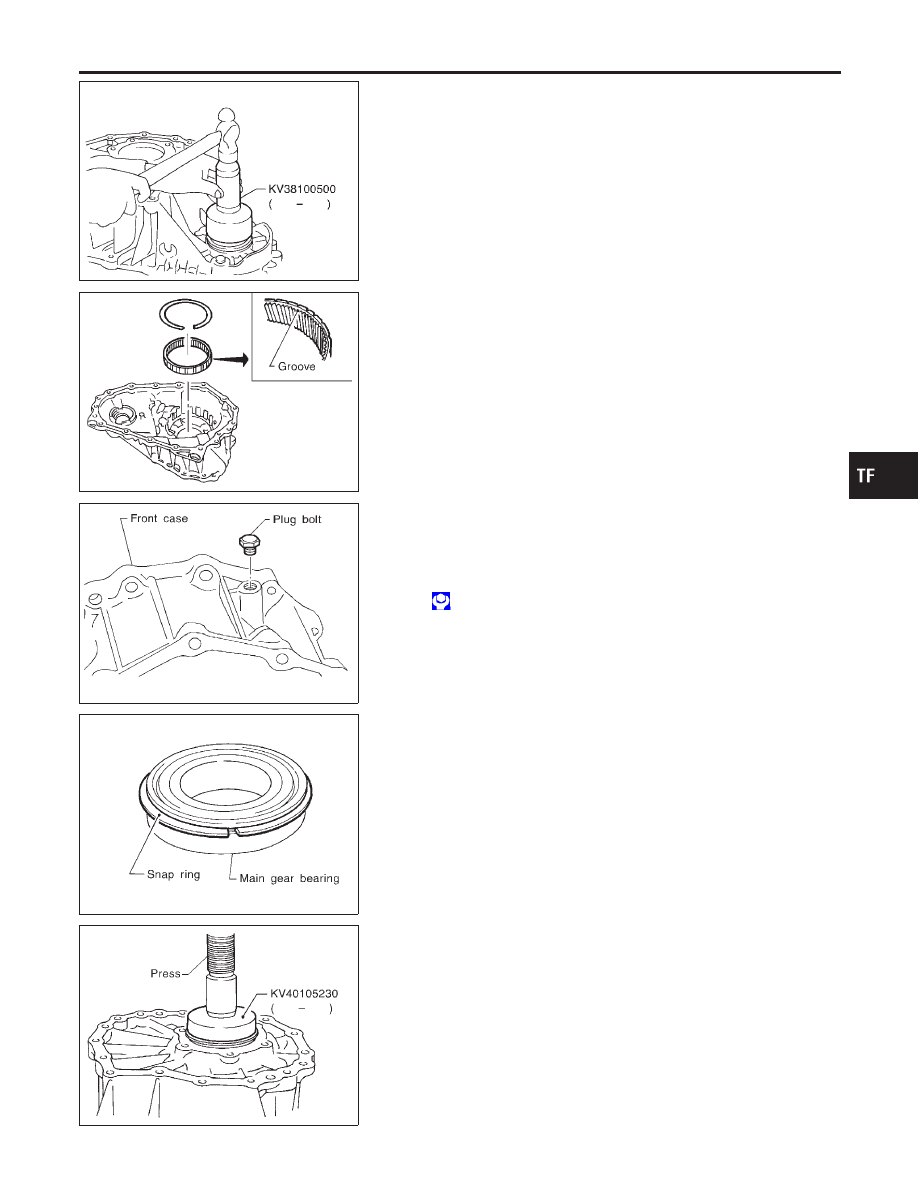

Planetary Carrier, Sun Gear and Internal Gear

NBTF0082S01

1.

Apply ATF to oil seal periphery, and install oil seal so that it is
flush with the end face of front case.

I

Do not reuse oil seal.

SMT012D

2.

Install internal gear with its groove facing snap ring into front
case. Then secure it with snap ring.

I

Do not reuse snap ring.

SMT108D

3.

Remove all the liquid gasket on plug bolt and front case. Apply
locking sealant to plug bolt, install it to front case and tighten
it to specified torque.

I

With one crest of plug bolt inserted in the hole, apply liquid
gasket 1215 to the thread.

: 19 - 25 N·m (1.9 - 2.5 kg-m, 14 - 18 ft-lb)

SMT014D

4.

Install snap ring to main gear bearing.

I

Do not reuse snap rings.

SMT015D

5.

Set main gear bearing to front case, then press it.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

Front Case

TF-141
