Infiniti QX4 (R50). Manual - part 509

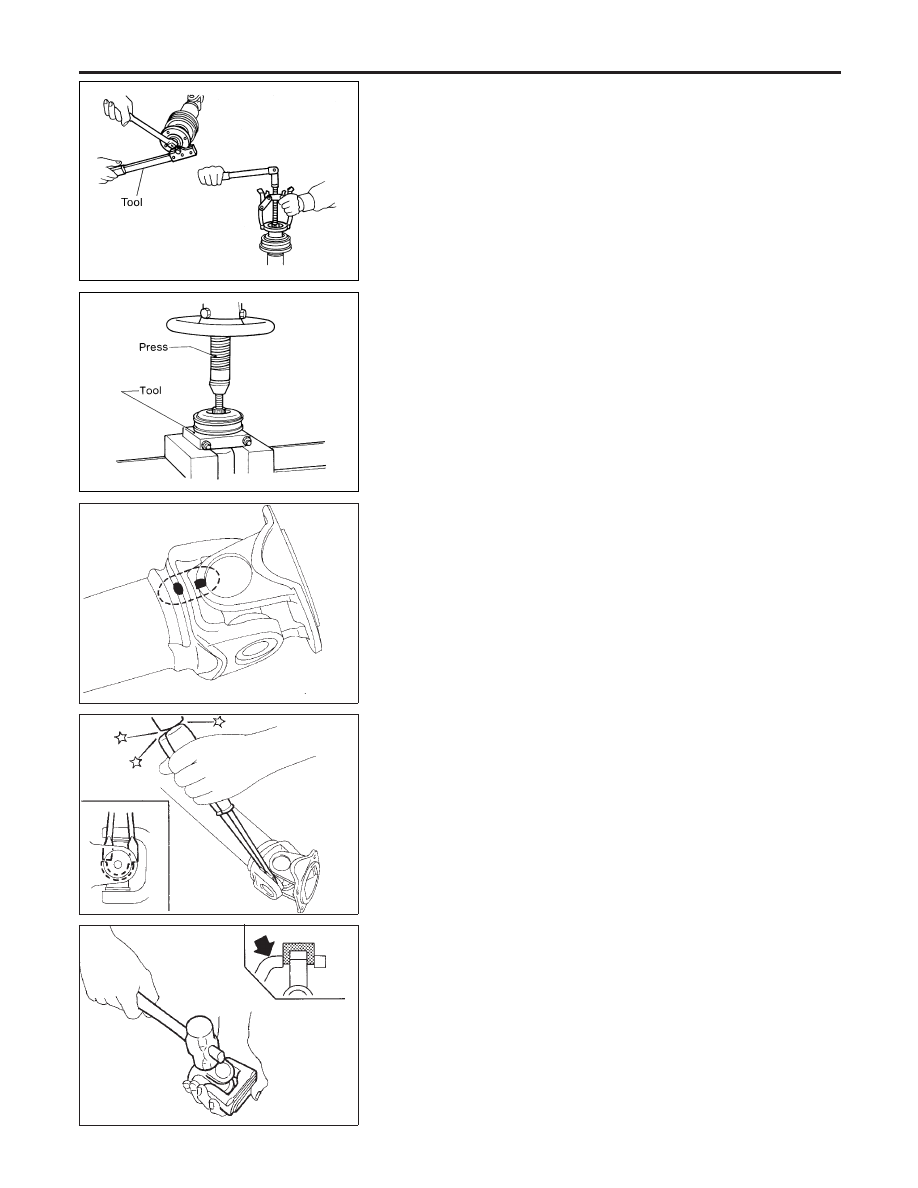

SPD475A

3.

Remove locking nut with Tool.

Tool number:

KV38108300 (J44195)

4.

Remove companion flange with puller.

SPD113

5.

Remove center bearing with Tool and press.

Tool number: ST30031000 (J22912-01)

SPD128

JOURNAL (71H AND 80B)

NBPD0007S02

1.

Put matchmarks on shaft and flange or yoke.

SPD731

2.

Remove snap ring.

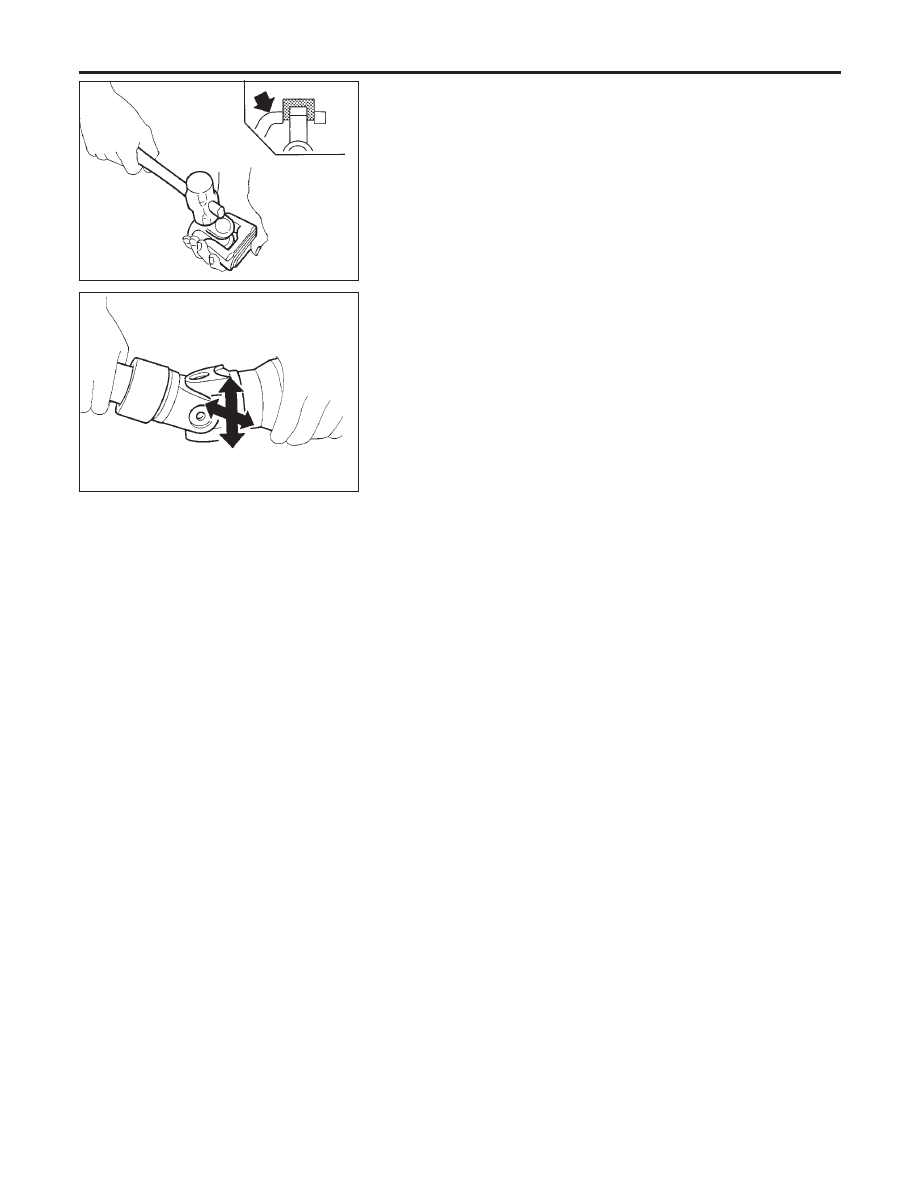

SPD732

3.

Remove pushed out journal bearing by lightly tapping yoke
with a hammer, taking care not to damage journal and yoke
hole.

PROPELLER SHAFT

Disassembly (Cont’d)

PD-8

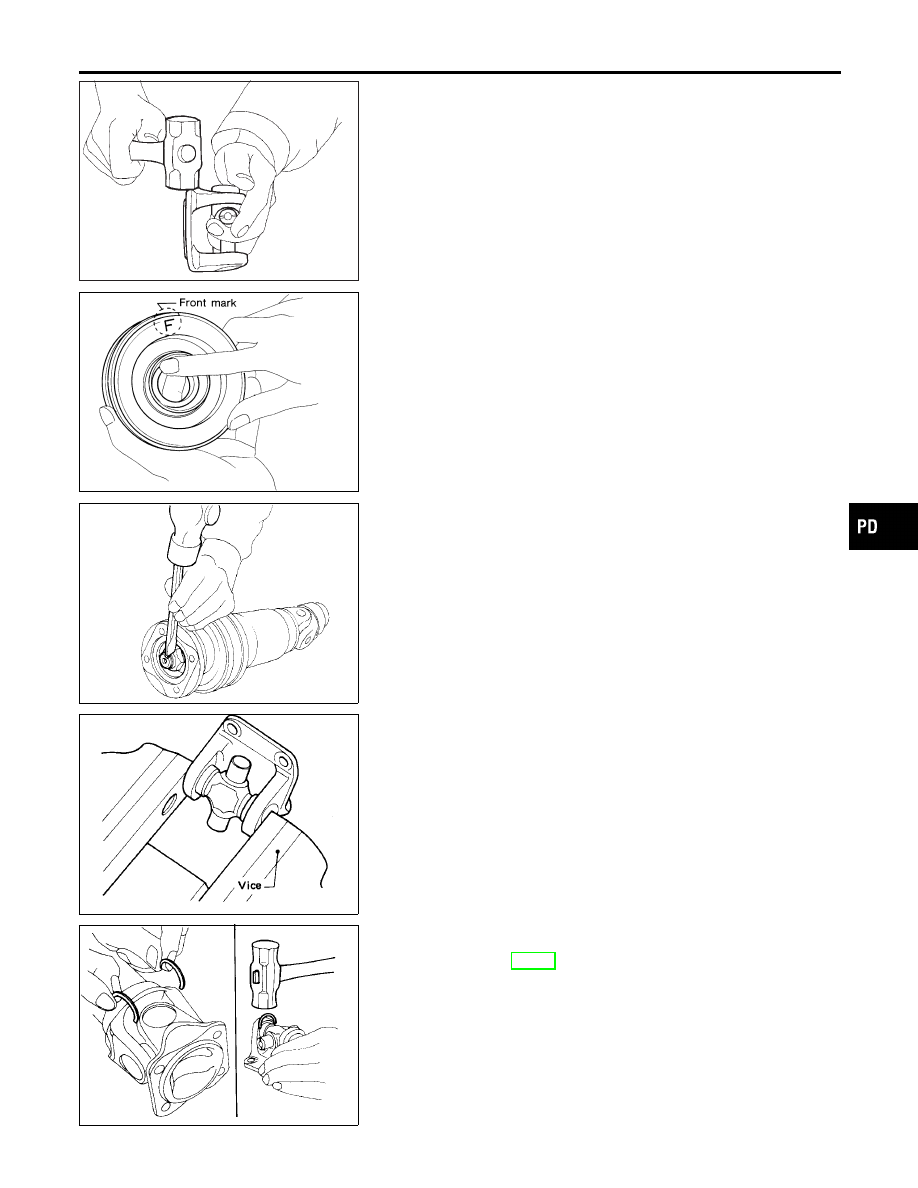

SPD131

4.

Remove bearing at opposite side in above operation.

Put marks on disassembled parts so that they can be rein-
stalled in their original positions from which they were
removed.

SPD114

Assembly

NBPD0008

CENTER BEARING — 2WD —

NBPD0008S03

I

When installing center bearing, position the “F” mark on cen-
ter bearing toward front of vehicle.

I

Apply a coat of multi-purpose lithium grease containing
molybdenum disulfide to the end face of the center bear-
ing and both sides of the washer.

SPD117

I

Stake the nut. Always use new one.

I

Align match marks when assembling tubes.

SPD133

JOURNAL (71H AND 80B)

NBPD0008S02

1.

Assemble journal bearing. Apply recommended multi-purpose
grease on bearing inner surface.

When assembling, be careful that needle bearing does not fall
down.

SPD134

2.

Select snap ring that will provide specified play in axial direc-
tion of journal, and install them.
Refer to SDS, PD-11.

Select snap rings with a difference in thickness at both sides
within 0.06 mm (0.0024 in).

GI

MA

EM

LC

EC

FE

AT

TF

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

PROPELLER SHAFT

Disassembly (Cont’d)

PD-9

SPD732

3.

Adjust thrust clearance between bearing and snap ring to zero
by tapping yoke.

SPD874

4.

Check to see that journal moves smoothly and check for axial
play.

Axial play: 0.02 mm (0.0008 in) or less

PROPELLER SHAFT

Assembly (Cont’d)

PD-10

Service Data and Specifications (SDS)

GENERAL SPECIFICATIONS

=NBPD0009

2WD Model

NBPD0009S01

Transmission

A/T

Propeller shaft model

3F80B-2BJ

Number of joints

3

Coupling method with transmission

Flange type

Type of journal bearings

Solid type (disassembly type — without birfield joint —)

Distance between yokes

mm (in)

80 (3.15)

Shaft length (Spider to spider)

mm (in)

1st

650 (25.59)

2nd

749 (29.49)

Shaft outer diameter

mm (in)

1st

75 (2.95)

2nd

65 (2.56)

4WD Model

NBPD0009S02

Location

Front

Rear

Propeller shaft model

2F71H

2S80B-T

Number of joints

2

Coupling method with transmission

Flange type

Sleeve type

Type of journal bearings

Solid type (disassembly type)

Distance between yokes

mm (in)

71 (2.80)

80 (3.15)

Shaft length (Spider to spider)

mm (in)

553 (21.77)

927 (36.50)

Shaft outer diameter

mm (in)

50.8 (2.000)

75 and 63.5 (2.95 and 2.500)

SERVICE DATA

NBPD0010

Unit: mm (in)

Propeller shaft runout limit

0.6 (0.024)

Journal axial play

0.02 (0.0008) or less

SNAP RING (80B)

NBPD0011

Unit: mm (in)

Thickness

Color

Part number*

1.99 (0.0783)

White

37146-C9400

2.02 (0.0795)

Yellow

37147-C9400

2.05 (0.0807)

Red

37148-C9400

2.08 (0.0819)

Green

37149-C9400

2.11 (0.0831)

Blue

37150-C9400

2.14 (0.0843)

Light brown

37151-C9400

2.17 (0.0854)

Black

37152-C9400

2.20 (0.0866)

No paint

37153-C9400

*: Always check with the Parts Department for the latest parts information.

GI

MA

EM

LC

EC

FE

AT

TF

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

PROPELLER SHAFT

Service Data and Specifications (SDS)

PD-11
