SMA848B

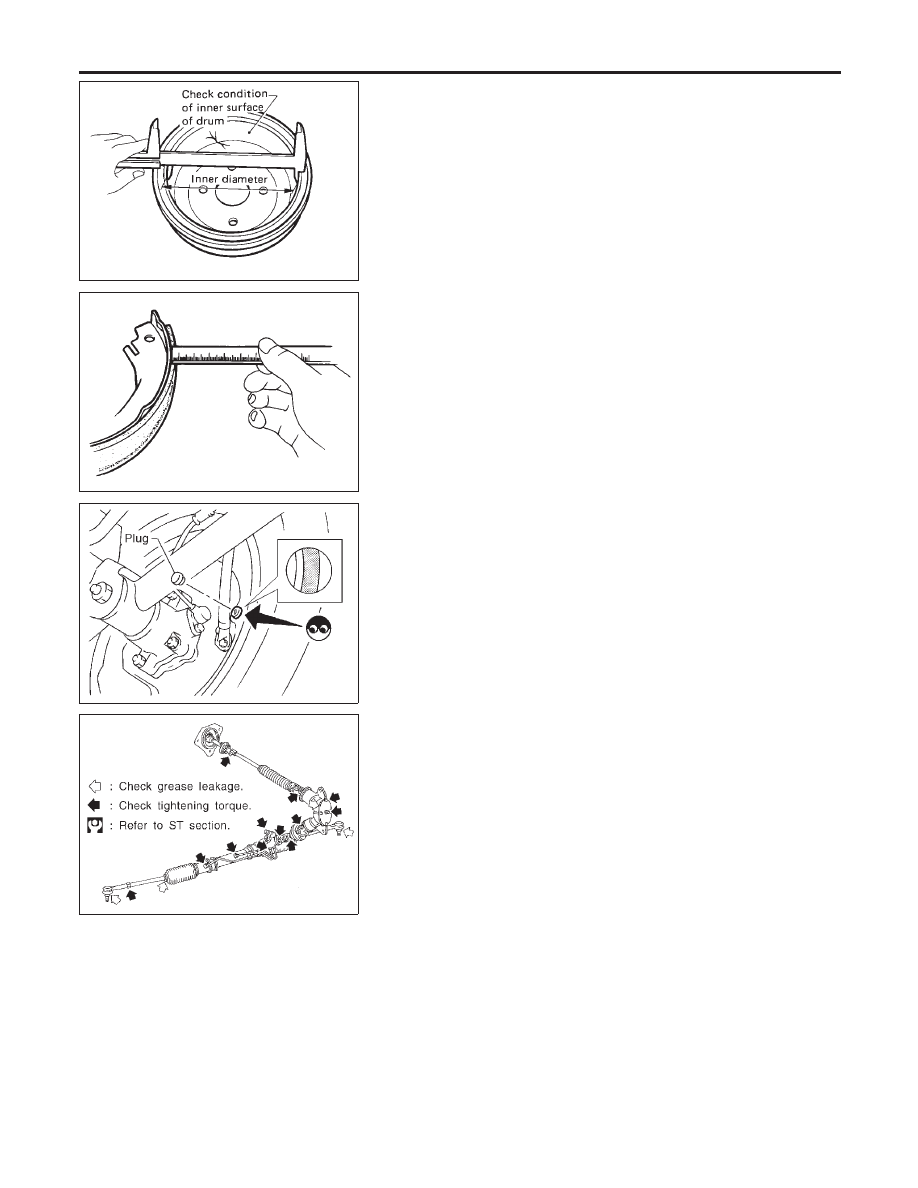

Checking Drum Brake

NBMA0033

WHEEL CYLINDER

NBMA0033S01

Check for leakage.

DRUM

NBMA0033S02

Check condition and inner surface.

Standard inner diameter:

295 mm (11.61 in)

Drum repair limit (Inner diameter):

296.5 mm (11.67 in)

SMA849B

LINING

NBMA0033S03

Check wear or damage.

Standard thickness:

6.1 mm (0.24 in)

Lining wear limit (Minimum thickness):

1.5 mm (0.059 in)

SMA870C

TEMPORARY METHOD FOR CHECKING LINING WEAR

NBMA0033S04

Remove inspection hole plug and check for lining wear.

SMA874C

Checking Steering Gear, Linkage and Transfer
Gear

NBMA0034

STEERING GEAR

NBMA0034S01

I

Check gear housing and boots for looseness, damage and
grease leakage.

I

Check connection with steering column for looseness.

STEERING LINKAGE

NBMA0034S02

I

Check ball joint, dust cover and other component parts for
looseness, wear, damage and grease leakage.

STEERING TRANSFER GEAR

NBMA0034S03

I

Check gear box for looseness, damage and grease leakage.

CHASSIS AND BODY MAINTENANCE

Checking Drum Brake

MA-26

SST280B

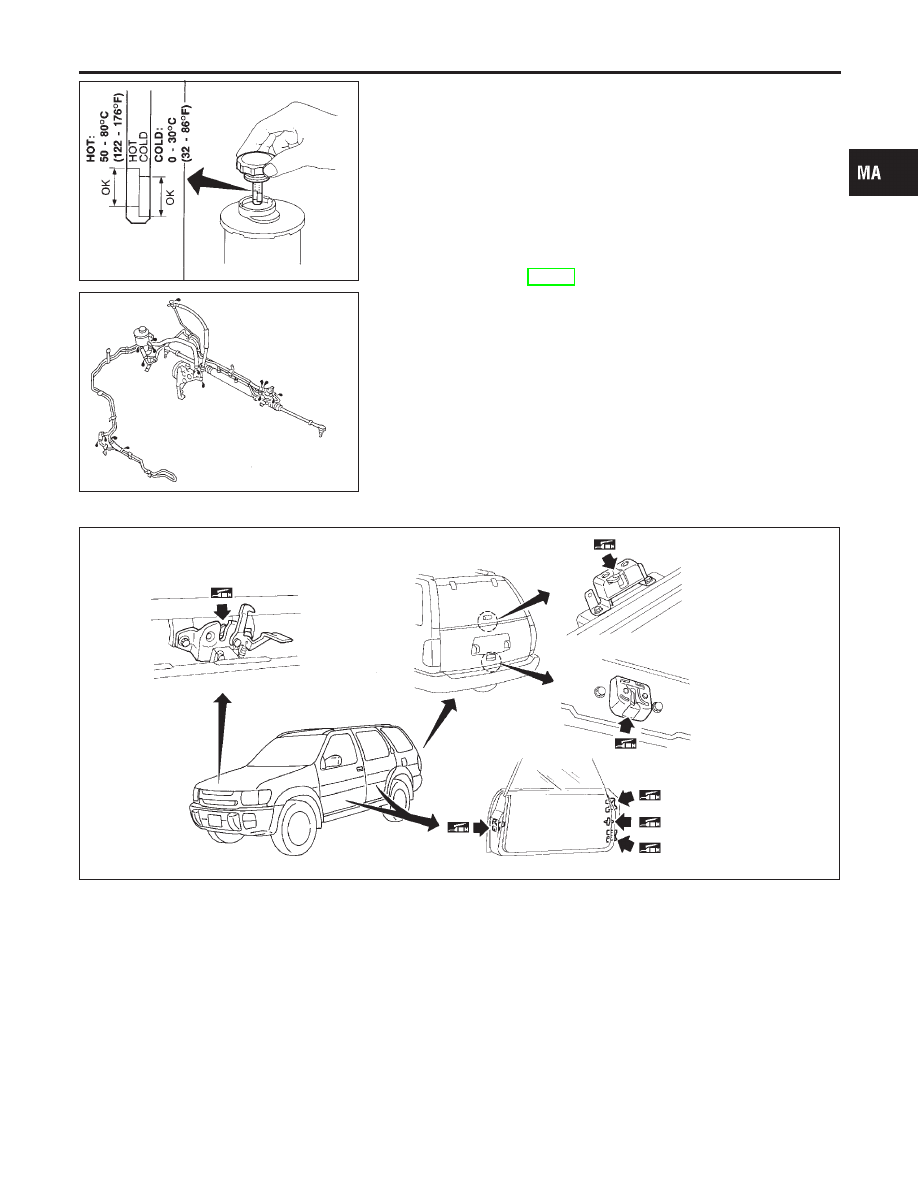

Checking Power Steering Fluid and Lines

NBMA0035

CHECKING FLUID LEVEL

NBMA0035S01

I

Check fluid level with engine off.

I

Check fluid level with dipstick on reservoir cap. Use “HOT”
range at fluid temperatures of 50 to 80°C (122 to 176°F). Use
“COLD” range at fluid temperatures of 0 to 30°C (32 to 86°F).

CAUTION:

I

Do not overfill.

I

Recommended fluid is Genuine NISSAN PSF II or equiva-
lent.

Refer

to

“RECOMMENDED

FLUIDS

AND

LUBRICANTS”, MA-11.

SST118B

CHECKING LINES

NBMA0035S02

I

Check lines for improper attachment, leaks, cracks, damage,
loose connections, chafing and deterioration.

I

Check rack boots for accumulation of power steering fluid.

Lubricating Locks, Hinges and Hood Latches

NBMA0036

SMA897C

GI

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CHASSIS AND BODY MAINTENANCE

Checking Power Steering Fluid and Lines

MA-27

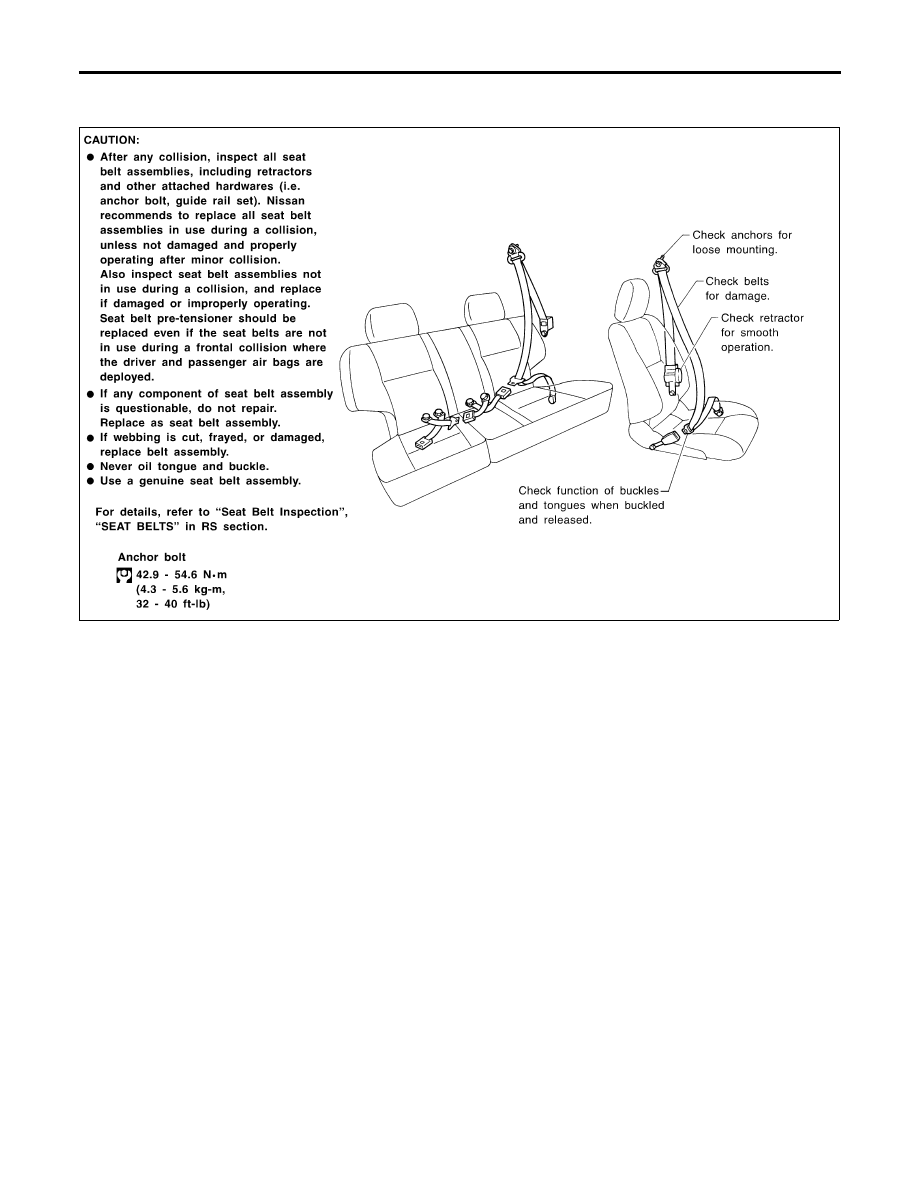

Checking Seat Belts, Buckles, Retractors,
Anchors and Adjusters

NBMA0037

SMA854CE

CHASSIS AND BODY MAINTENANCE

Checking Seat Belts, Buckles, Retractors, Anchors and Adjusters

MA-28

Engine Maintenance

DRIVE BELT DEFLECTION

NBMA0038

Unit: mm (in)

Used belt deflection

Deflection of new belt

Limit

Deflection after adjustment

Alternator
Power steering oil pump
Fan

7 (0.28)

4 - 5 (0.16 - 0.20)

3.5 - 4.5 (0.138 - 0.177)

Air conditioner compressor

12 (0.47)

9 - 10 (0.35 - 0.39)

8 - 9 (0.31 - 0.35)

Applied pushing force

98 N (10 kg, 22 lb)

DRIVE BELT TENSION

NBMA0042

Unit: N (kg, lb)

Used belt

New belt

Limit

After adjustment

Generator
Power steering oil pump
Fan

294 (30, 66)

730 - 818 (74.4 - 83.5, 164 - 184)

838 - 926 (85.4 - 94.5, 188 - 208)

Air conditioner compressor

196 (20, 44)

348 - 436 (35.5 - 44.5, 78 - 98)

470 - 559 (47.9 - 57.0, 106 - 126)

SPARK PLUG TYPE

NBMA0039

Symbol

Make

Standard type

PLFR5A-11

NGK

Cold type

PLFR6A-11

NGK

Hot type

PLFR4A-11

NGK

Plug gap (Nominal)

1.1 mm (0.043 in)

Chassis and Body Maintenance

WHEEL BALANCE

NBMA0040

Maximum allowable unbalance

Dynamic (At rim flange)

g (oz)

10 (0.35) (one side)

Static

g (oz)

20 (0.71)

GI

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SERVICE DATA AND SPECIFICATIONS (SDS)

Engine Maintenance

MA-29
