Infiniti QX4 (R50). Manual - part 494

SLC351BA

SLC322B

SLC926

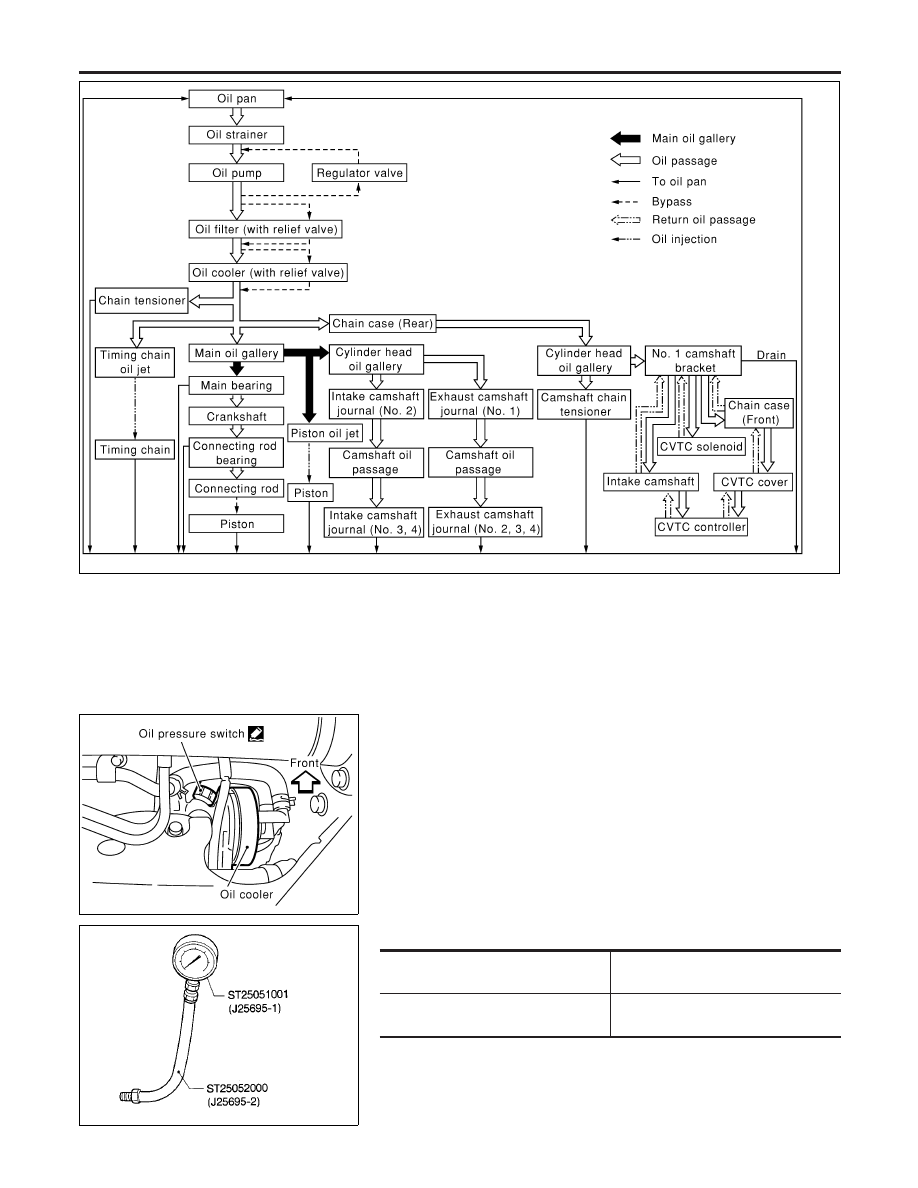

Oil Pressure Check

NBLC0004

WARNING:

I

Be careful not to burn yourself, as the engine and oil may
be hot.

I

Oil pressure check should be done in “Parking position”.

1.

Check oil level.

2.

Disconnect oil pressure switch harness connector.

3.

Remove oil pressure switch using a deep socket. (Commercial
service tool)

4.

Install pressure gauge.

5.

Start engine and warm it up to normal operating temperature.

6.

Check oil pressure with engine running under no-load.

Engine speed

rpm

Approximate discharge pressure

kPa (kg/cm

2

, psi)

Idle speed

2,000

More than 98 (1.0, 14)

294 (3.0, 43)

If difference is extreme, check oil passage and oil pump
for oil leaks.

7.

After the inspections, install the oil pressure switch as follows.

a.

Remove the old sealant adhering to switch and engine.

ENGINE LUBRICATION SYSTEM

Lubrication Circuit (Cont’d)

LC-4

b.

Apply Genuine RTV silicone sealant Part No. 999MP-A7007 or
equivalent to the thread and tighten.

13 - 17 N·m (1.25 - 1.75 kg-m, 9 - 12 ft-lb)

Oil Pump

REMOVAL AND INSTALLATION

NBLC0005

1.

Remove timing chain. Refer to EM-23, “Removal”.

2.

Remove oil pump assembly.

I

Inspect the oil pump after removing it.

3.

Reinstall any parts removed in reverse order of removal.

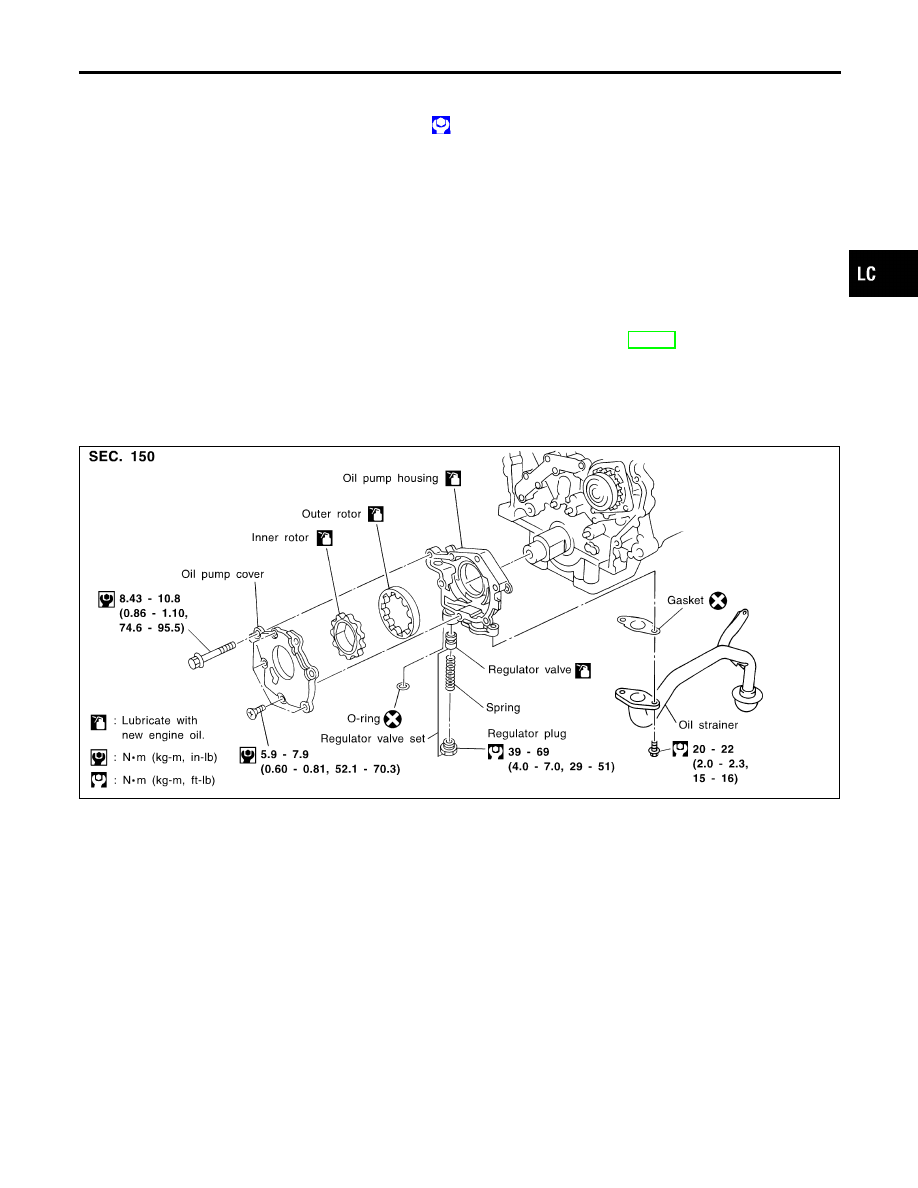

DISASSEMBLY AND ASSEMBLY

NBLC0006

SLC323B

I

When installing oil pump, apply engine oil to rotors.

GI

MA

EM

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE LUBRICATION SYSTEM

Oil Pressure Check (Cont’d)

LC-5

SLC324B

SLC932A

SLC933A

SLC934AB

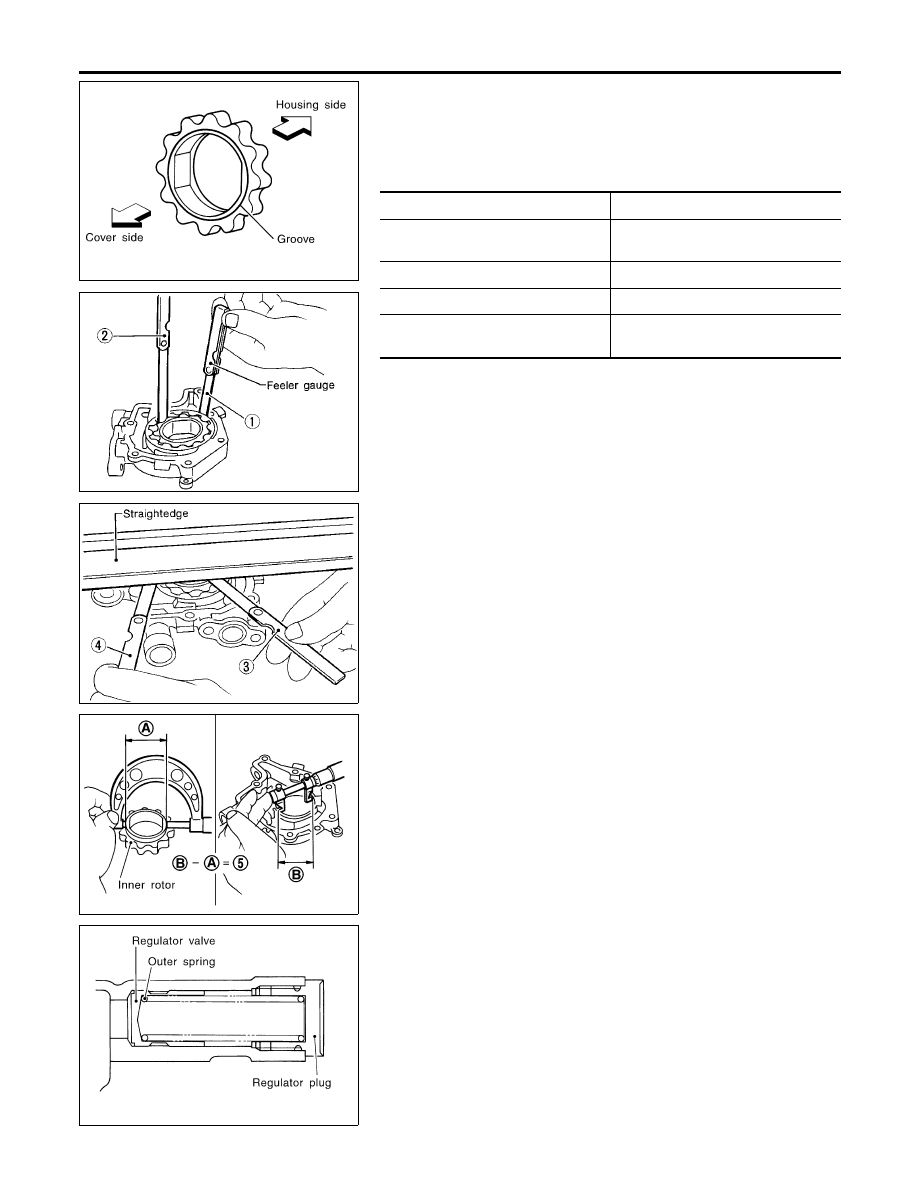

OIL PUMP INSPECTION

NBLC0007

I

Install oil pump with the groove of the inner rotor facing
the oil pump cover.

Using a feeler gauge, straightedge and micrometers, check the
following clearances:

Unit: mm (in)

Body to outer rotor radial clearance 1

0.114 - 0.200 (0.0045 - 0.0079)

Inner rotor to outer gear tip clearance
2

Below 0.18 (0.0071)

Body to inner rotor axial clearance 3

0.030 - 0.070 (0.0012 - 0.0028)

Body to outer rotor axial clearance 4

0.050 - 0.110 (0.0020 - 0.0043)

Inner rotor to brazed portion of hous-
ing clearance 5

0.045 - 0.091 (0.0018 - 0.0036)

I

If the tip clearance (2) exceeds the limit, replace rotor set.

I

If body to rotor clearances (1, 3, 4, 5) exceed the limit,
replace oil pump body assembly.

SLC251B

REGULATOR VALVE INSPECTION

NBLC0008

1.

Visually inspect components for wear and damage.

2.

Check oil pressure regulator valve sliding surface and valve
spring.

3.

Coat regulator valve with engine oil. Check that it falls
smoothly into the valve hole by its own weight.

If damaged, replace regulator valve set or oil pump body.

ENGINE LUBRICATION SYSTEM

Oil Pump (Cont’d)

LC-6

SLC935AA

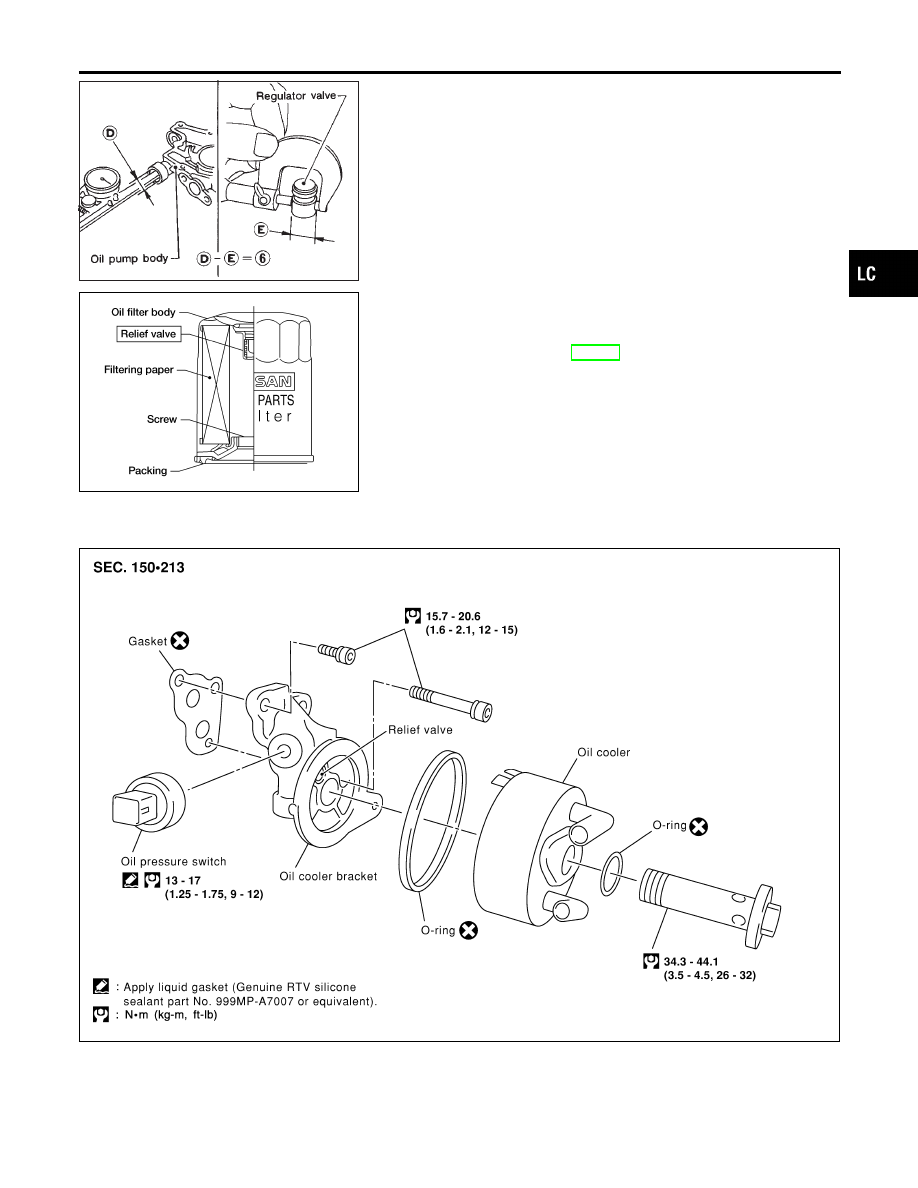

4.

Check regulator valve to oil pump body clearance.

Clearance:

6 : 0.040 - 0.097 mm (0.0016 - 0.0038 in)

If it exceeds the limit, replace oil pump body.

ALC094

OIL FILTER

NBLC0009

The oil filter is a small, full-flow cartridge type and is provided with
a relief valve.

I

Use Tool specified in MA-18 for changing oil filter.

Oil Cooler

REMOVAL AND INSTALLATION

NBLC0036

SLC332B

1.

Drain engine oil and coolant.

I

Do not spill coolant on the drive belt.

2.

Remove oil cooler.

GI

MA

EM

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE LUBRICATION SYSTEM

Oil Pump (Cont’d)

LC-7
