CHECK IN-VEHICLE SENSOR

Press

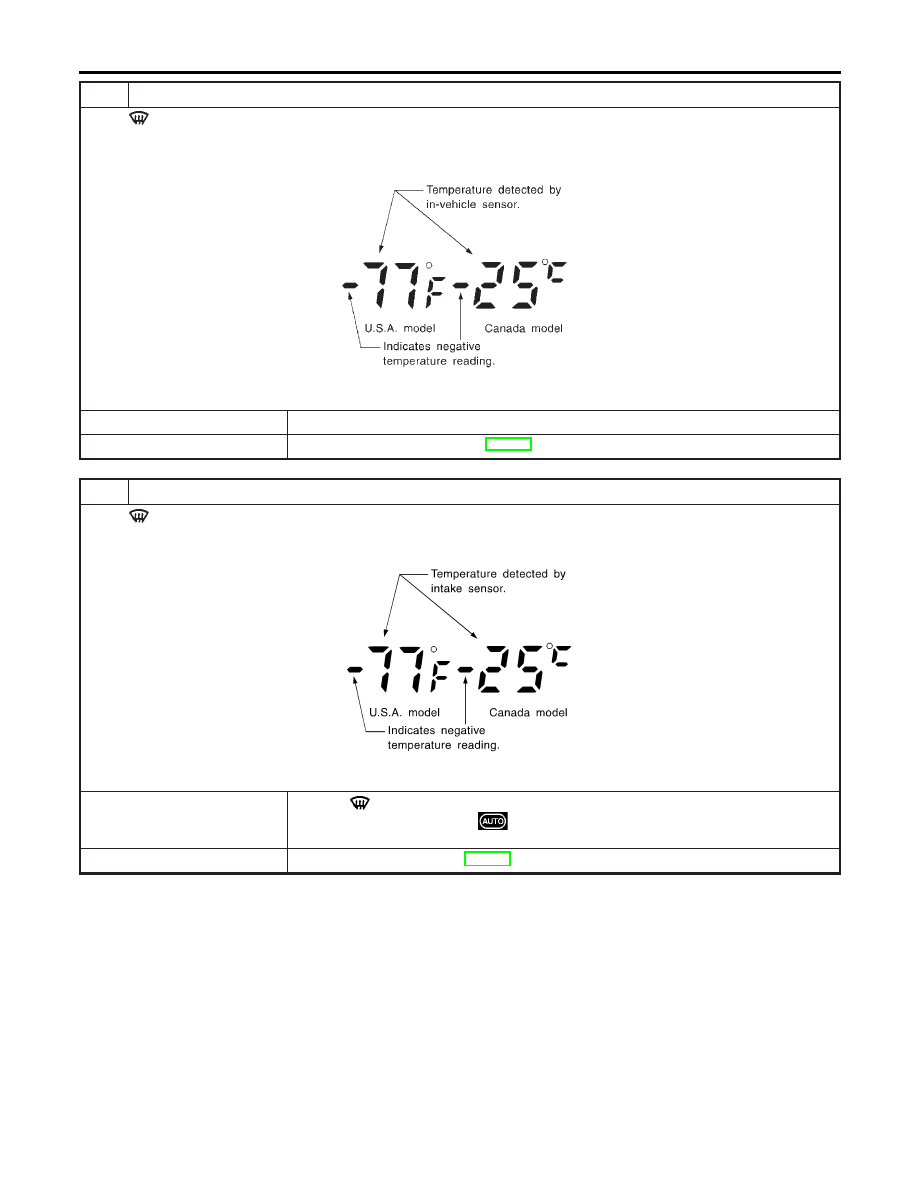

(DEF) switch the second time, temperature detected by in-vehicle sensor is indicated on the display screen.

ECON shown in display indicates negative temperature reading.
NOTE:
If temperature shown on display greatly differs from actual temperature, check sensor circuit first, then inspect sensor.

RHA500G

OK or NG

OK

©

GO TO 12.

NG

©

Go to In-vehicle Sensor Circuit (HA-132).

12

CHECK INTAKE SENSOR

Press

(DEF) switch the third time, temperature detected by intake sensor is indicated on the display.

NOTE:
If temperature shown on display greatly differs from actual temperature, check sensor circuit first, then inspect sensor.

RHA500GB

OK or NG

OK

©

1. Press

(DEF) switch the fourth time. Display returns to original presentation 5.

2. Turn ignition switch OFF or

(AUTO) switch ON.

3. END

NG

©

Go to Intake Sensor Circuit (HA-139).

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-50

13

CHECK MALFUNCTIONING SENSOR

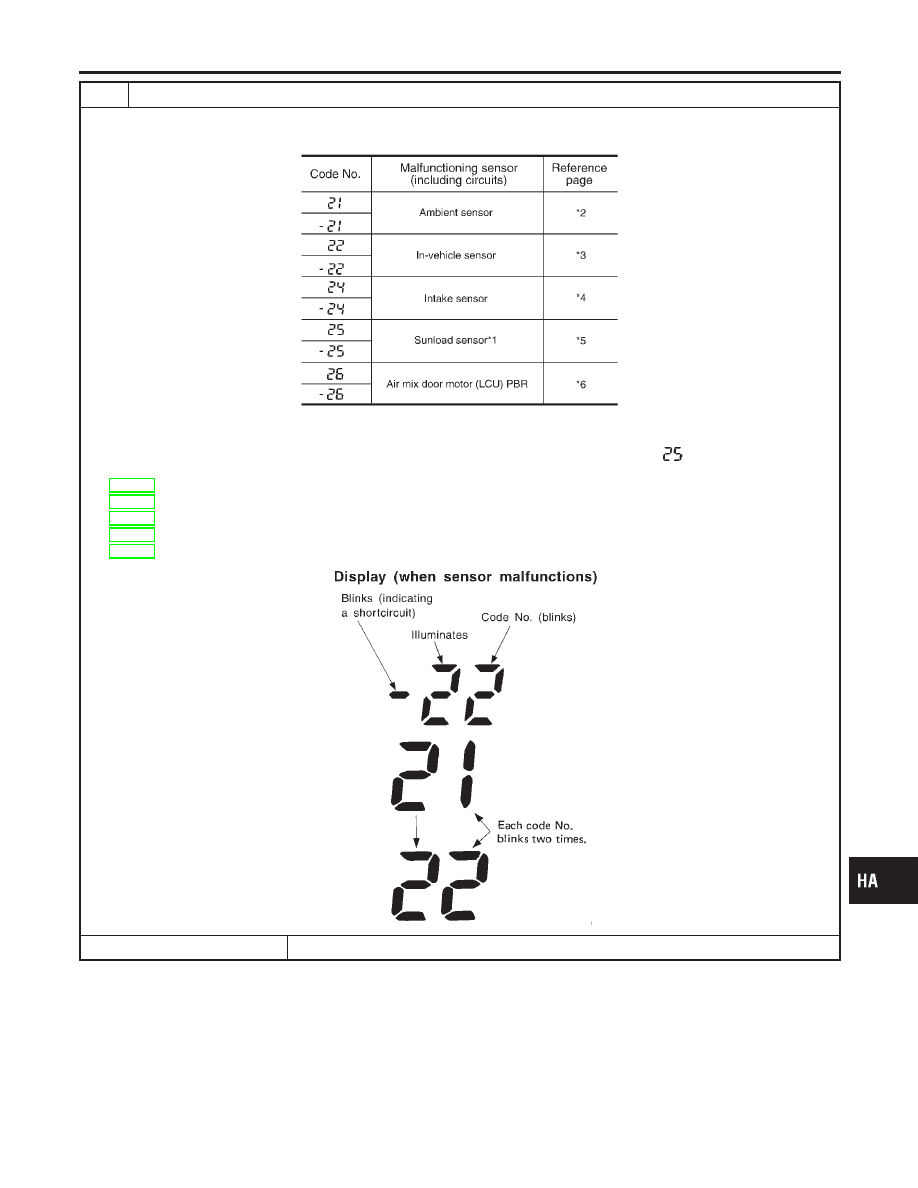

Refer to the following chart for malfunctioning code No.
(If two or more sensors malfunction, corresponding code Nos. blink respectively two times.)

MTBL0083

*1: Conduct self-diagnosis STEP 2 under sunshine.
When conducting indoors, aim a light (more than 60W) at sunload sensor, otherwise Code No.

will indicate despite that

sunload sensor is functioning properly.
*2: HA-129
*3: HA-132
*4: HA-139
*5: HA-135
*6: HA-141

RHA455G

RHA501A

©

INSPECTION END

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-51

14

CHECK MALFUNCTIONING DOOR MOTOR POSITION SWITCH

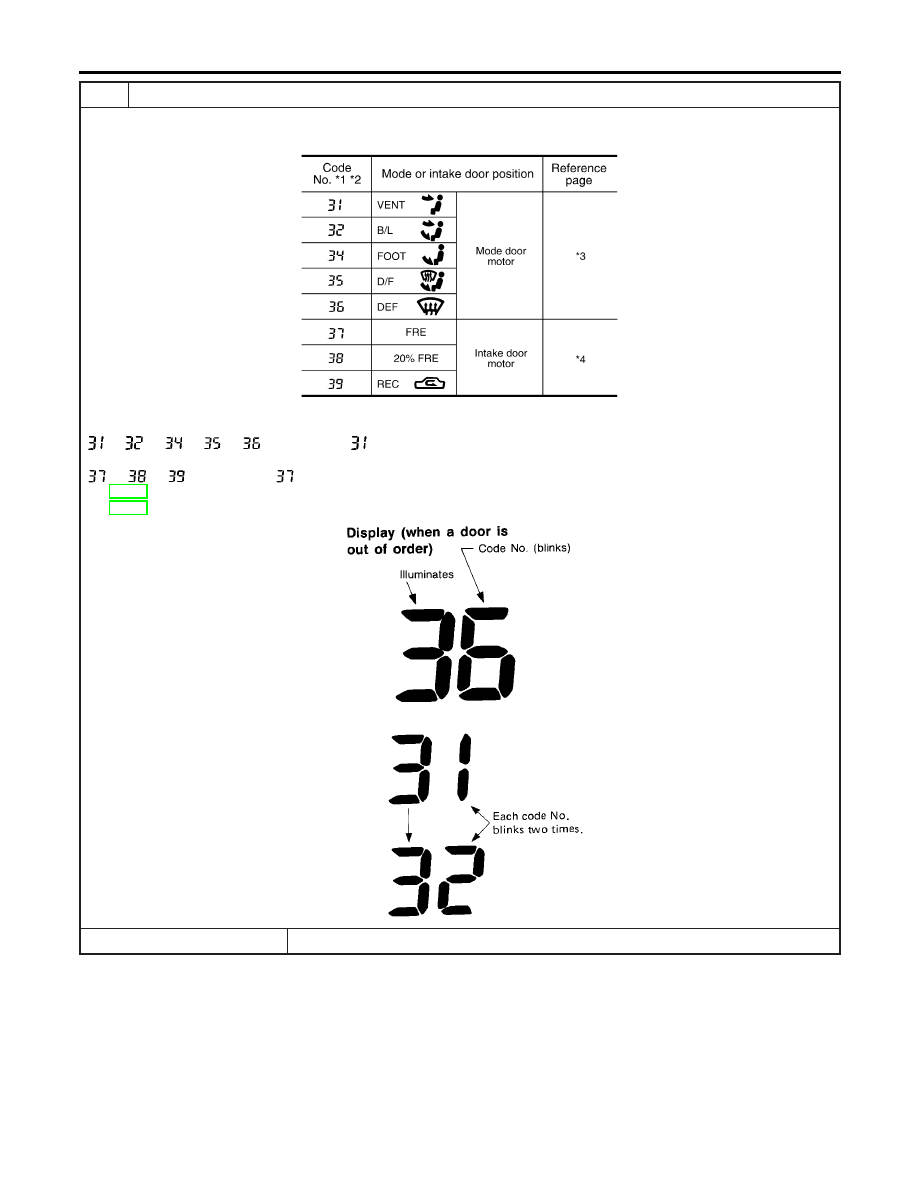

Mode or (and) intake door motor position switch(es) is (are) malfunctioning.
(If two or more mode or intake doors are out of order, corresponding code numbers blink respectively two times.)

MTBL0508

*1: If mode door motor harness connector is disconnected, the following display pattern will appear.

,

,

,

,

,

Return to

*2: If intake door motor harness connector is disconnected, the following display pattern will appear.

,

,

,

Return to

*3: HA-75
*4: HA-87

RHA168DA

RHA498A

©

INSPECTION END

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-52

AUXILIARY MECHANISM: TEMPERATURE SETTING TRIMMER

=NBHA0021S03

Without Navigation System

NBHA0021S0301

The trimmer compensates for differences in range of

±

3°C (

±

6°F) between temperature setting (displayed

digitally) and temperature felt by driver.

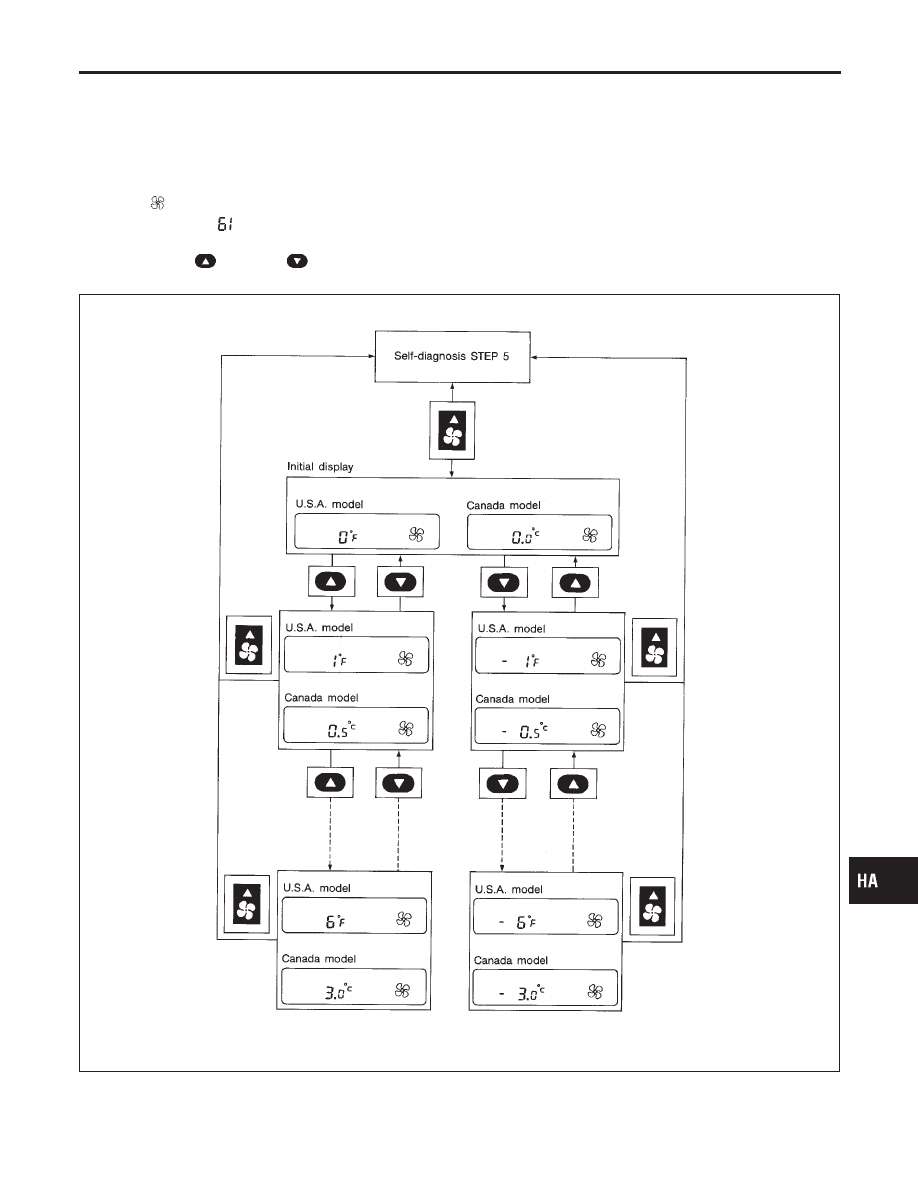

Operating procedures for this trimmer are as follows:
