Infiniti QX4 (R50). Manual - part 429

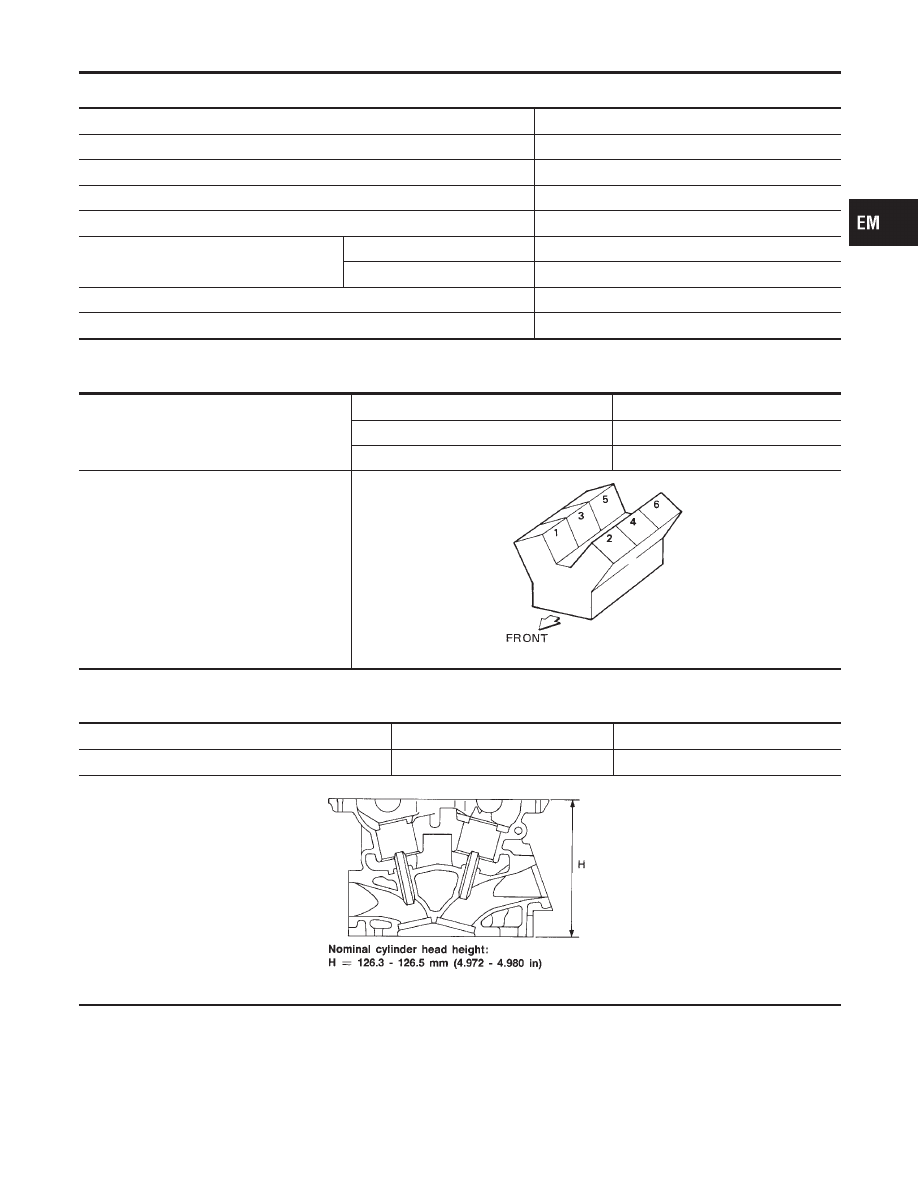

General Specifications

NBEM0029

Cylinder arrangement

V-6

Displacement

cm

3

(cu in)

3,498 (213.45)

Bore and stroke

mm (in)

95.5 x 81.4 (3.760 x 3.205)

Valve arrangement

DOHC

Firing order

1-2-3-4-5-6

Number of piston rings

Compression

2

Oil

1

Number of main bearings

4

Compression ratio

10.0

Compression Pressure

NBEM0030

Unit: kPa (kg/cm

2

, psi)/300 rpm

Compression pressure

Standard

1,275 (13.0, 185)

Minimum

981 (10.0, 142)

Differential limit between cylinders

98 (1.0, 14)

Cylinder number

SEM713A

Cylinder Head

NBEM0031

Unit: mm (in)

Standard

Limit

Head surface distortion

Less than 0.03 (0.0012)

0.1 (0.004)

SEM949E

GI

MA

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SERVICE DATA AND SPECIFICATIONS (SDS)

General Specifications

EM-75

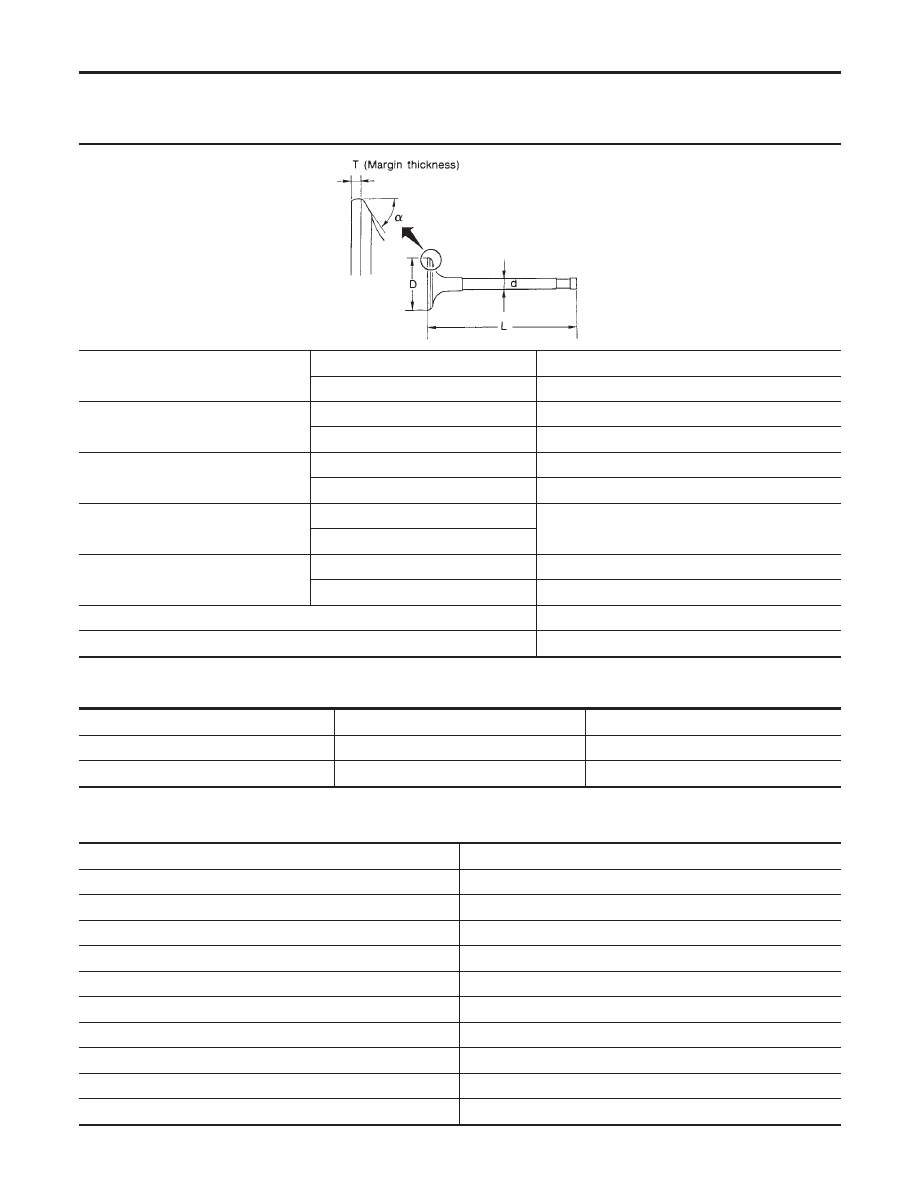

Valve

NBEM0032

VALVE

NBEM0032S01

Unit: mm (in)

SEM188

Valve head diameter “D”

Intake

37.0 - 37.3 (1.4567 - 1.4685)

Exhaust

31.2 - 31.5 (1.228 - 1.240)

Valve length “L”

Intake

96.12 - 96.62 (3.7842 - 3.8039)

Exhaust

93.65 - 94.15 (3.6870 - 3.7067)

Valve stem diameter “d”

Intake

5.965 - 5.980 (0.2348 - 0.2354)

Exhaust

5.945 - 5.960 (0.2341 - 0.2346)

Valve seat angle “

α

”

Intake

45°15

′

- 45°45

′

Exhaust

Valve margin “T”

Intake

1.15 - 1.45 (0.0453 - 0.0571)

Exhaust

1.45 - 1.75 (0.0571 - 0.0689)

Valve margin “T” limit

More than 0.5 (0.020)

Valve stem end surface grinding limit

Less than 0.2 (0.008)

VALVE CLEARANCE

NBEM0032S02

Unit: mm (in)

Cold

Hot* (reference data)

Intake

0.26 - 0.34 (0.010 - 0.013)

0.304 - 0.416 (0.012 - 0.016)

Exhaust

0.29 - 0.37 (0.011 - 0.015)

0.308 - 0.432 (0.012 - 0.017)

*: Approximately 80°C (176°F)

AVAILABLE SHIMS

NBEM0032S03

Thickness

mm (in)

Identification mark

2.32 (0.0913)

232

2.33 (0.0917)

233

2.34 (0.0921)

234

2.35 (0.0925)

235

2.36 (0.0929)

236

2.37 (0.0933)

237

2.38 (0.0937)

238

2.39 (0.0941)

239

2.40 (0.0945)

240

2.41 (0.0949)

241

SERVICE DATA AND SPECIFICATIONS (SDS)

Valve

EM-76

Thickness

mm (in)

Identification mark

2.42 (0.0953)

242

2.43 (0.0957)

243

2.44 (0.0961)

244

2.45 (0.0965)

245

2.46 (0.0969)

246

2.47 (0.0972)

247

2.48 (0.0976)

248

2.49 (0.0980)

249

2.50 (0.0984)

250

2.51 (0.0988)

251

2.52 (0.0992)

252

2.53 (0.0996)

253

2.54 (0.1000)

254

2.55 (0.1004)

255

2.56 (0.1008)

256

2.57 (0.1012)

257

2.58 (0.1016)

258

2.59 (0.1020)

259

2.60 (0.1024)

260

2.61 (0.1028)

261

2.62 (0.1031)

262

2.63 (0.1035)

263

2.64 (0.1039)

264

2.65 (0.1043)

265

2.66 (0.1047)

266

2.67 (0.1051)

267

2.68 (0.1055)

268

2.69 (0.1059)

269

2.70 (0.1063)

270

2.71 (0.1067)

271

2.72 (0.1071)

272

2.73 (0.1075)

273

2.74 (0.1079)

274

2.75 (0.1083)

275

2.76 (0.1087)

276

2.77 (0.1091)

277

2.78 (0.1094)

278

2.79 (0.1098)

279

2.80 (0.1102)

280

2.81 (0.1106)

281

GI

MA

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SERVICE DATA AND SPECIFICATIONS (SDS)

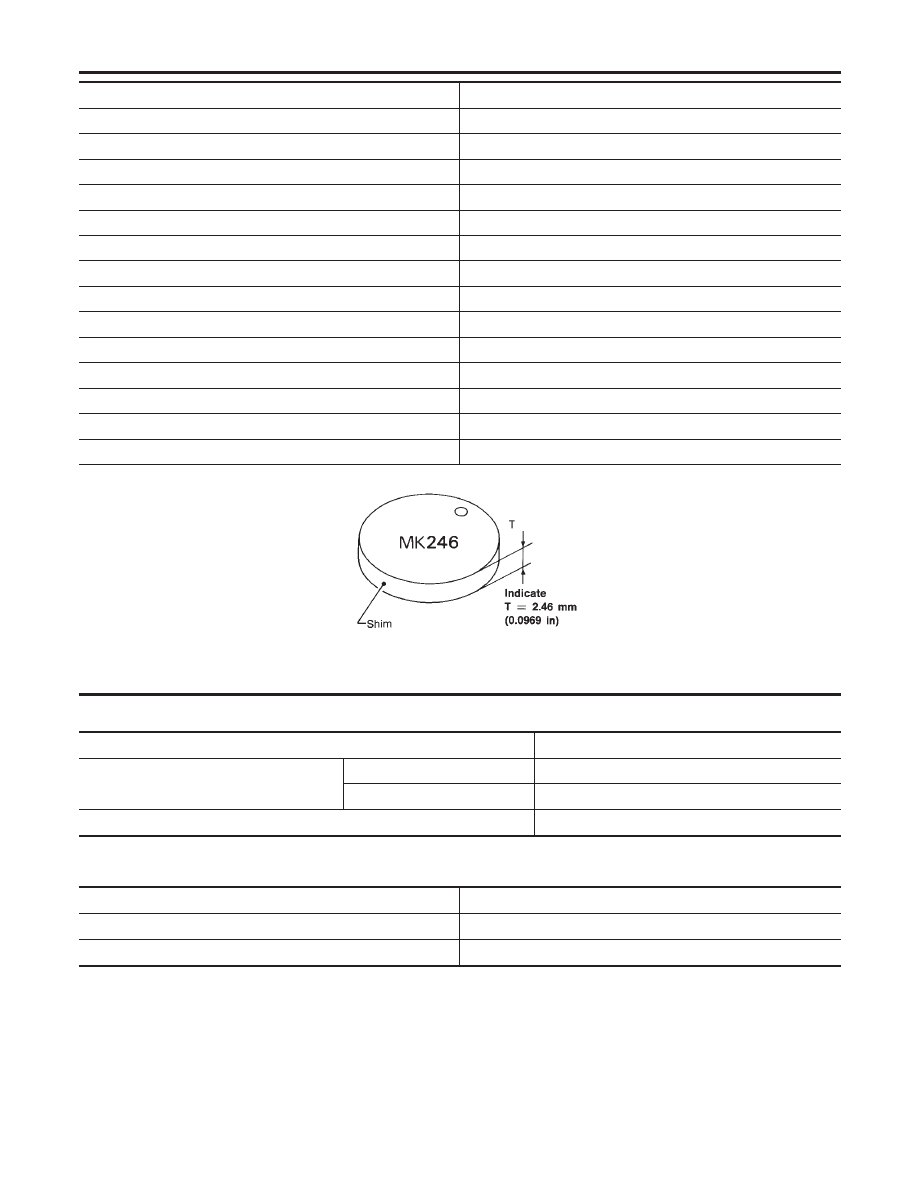

Valve (Cont’d)

EM-77

Thickness

mm (in)

Identification mark

2.82 (0.1110)

282

2.83 (0.1114)

283

2.84 (0.1118)

284

2.85 (0.1122)

285

2.86 (0.1126)

286

2.87 (0.1130)

287

2.88 (0.1134)

288

2.89 (0.1138)

289

2.90 (0.1142)

290

2.91 (0.1146)

291

2.92 (0.1150)

292

2.93 (0.1154)

293

2.94 (0.1157)

294

2.95 (0.1161)

295

SEM966E

VALVE SPRING

NBEM0032S04

Free height

mm (in)

47.10 (1.8543)

Pressure

N (kg, lb) at height mm (in)

Standard

202 (20.6, 45.4) at 37.0 (1.457)

Limit

436 (44.5, 98.1) at 28.2 (1.110)

Out-of-square

mm (in)

Less than 2.0 (0.079)

VALVE LIFTER

NBEM0032S05

Unit: mm (in)

Valve lifter outer diameter

34.960 - 34.975 (1.3764 - 1.3770)

Lifter guide inner diameter

35.000 - 35.021 (1.3780 - 1.3788)

Clearance between lifter and lifter guide

0.025 - 0.061 (0.0010 - 0.0024)

SERVICE DATA AND SPECIFICATIONS (SDS)

Valve (Cont’d)

EM-78
