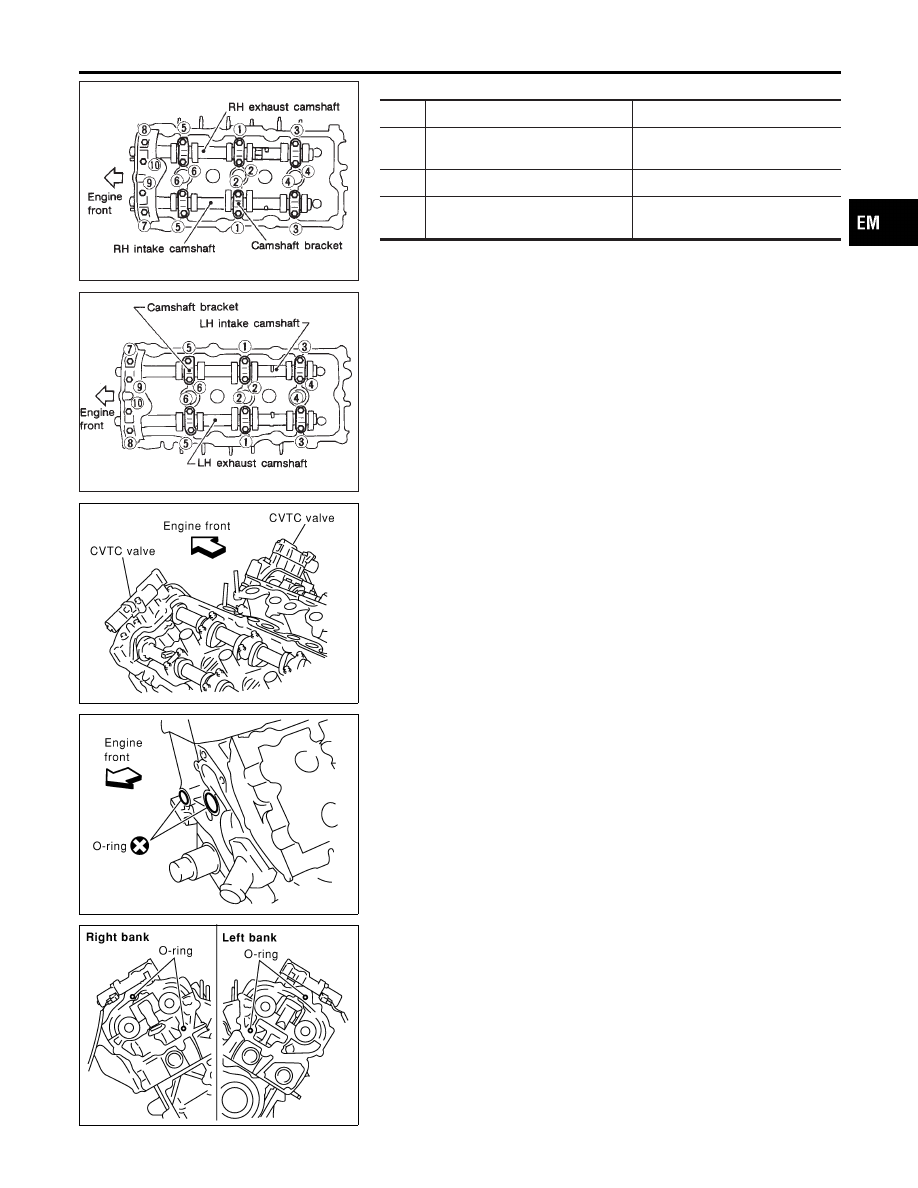

Tighten the camshaft brackets in the following steps.

Step

Tightening torque

Tightening order

1

1.96 N·m (0.2 kg-m, 17 in-lb)

Tighten in the order of 7 to 10,

then tighten 1 to 6.

2

5.88 N·m (0.6 kg-m, 52 in-lb)

Tighten in the numerical order.

3

9.02 - 11.8 N·m (0.92 - 1.20 kg-m,

79.9 - 104.2 in-lb)

Tighten in the numerical order.

SEM443G

9.

Install CVTC valves.

SEM534G

10. Install O-rings to cylinder block.

SEM447G

11. Install O-rings to cylinder head.

GI

MA

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER HEAD

Installation (Cont’d)

EM-51

12. Apply sealant to the hatched portion of rear timing chain case.

I

Apply continuous bead of liquid gasket to mating surface of
rear timing chain case.
Refer to “POSITION FOR APPLYING LIQUID GASKET”,
EM-21.

I

Before installation, wipe off the protruding sealant.

SEM448G

13. Align rear timing chain case with dowel pins, then install on

cylinder head and block.

14. Tighten rear chain case bolts.
a.

Tighten bolts in numerical order shown in the figure.

b.

Repeat above step a.

15. Reinstall all removed parts in reverse order of removal.

SEM868E

Valve Clearance

NBEM0022

CHECKING

NBEM0022S01

Check valve clearance while engine is cold and not running.
1.

Remove engine cover.

2.

Remove air duct with air cleaner case, collectors, hoses, wires,
harnesses, connectors and so on.

3.

Remove intake manifold collectors.

4.

Remove ignition coils and spark plugs.

5.

Remove RH and LH rocker covers.

6.

Set No. 1 cylinder at TDC on its compression stroke.

I

Align pointer with TDC mark on crankshaft pulley.

CYLINDER HEAD

Installation (Cont’d)

EM-52

SEM418G

I

Check that valve lifters on No. 1 cylinder are loose and valve
lifters on No. 4 are tight.
If not, turn crankshaft one revolution (360°) and align as above.

SEM893E

7.

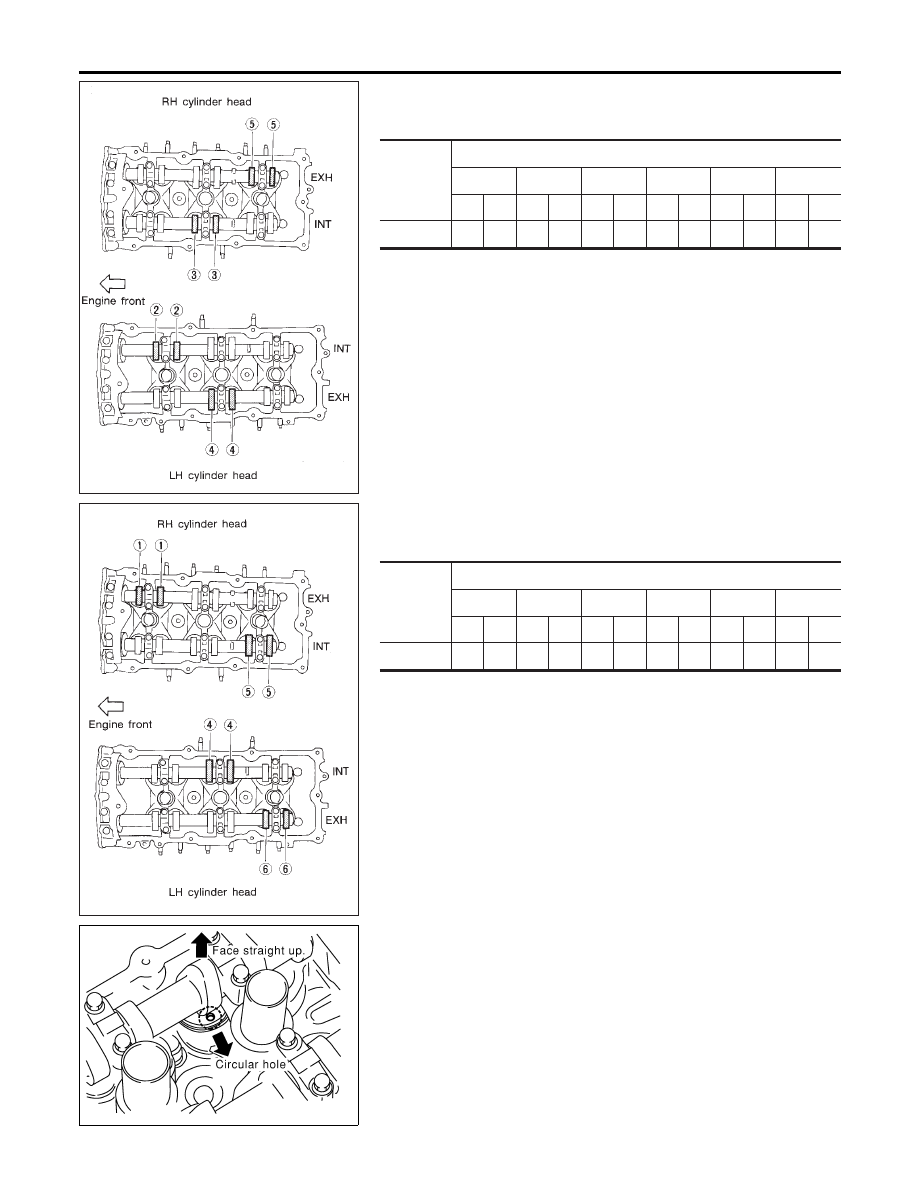

Check only those valves shown in the figure.

Crank
position

Valve

No. 1

No. 2

No. 3

No. 4

No. 5

No. 6

INT EXH INT EXH INT EXH INT EXH INT EXH INT EXH

No. 1 TDC

q

q

q

q

SEM139D

I

Using a feeler gauge, measure clearance between valve lifter
and camshaft.

I

Record any valve clearance measurements which are out of
specification. They will be used later to determine the required
replacement adjusting shim.

Valve clearance for checking (Cold):

Intake

0.26 - 0.34 mm (0.010 - 0.013 in)

Exhaust

0.29 - 0.37 mm (0.011 - 0.015 in)

GI

MA

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER HEAD

Valve Clearance (Cont’d)

EM-53

SEM894E

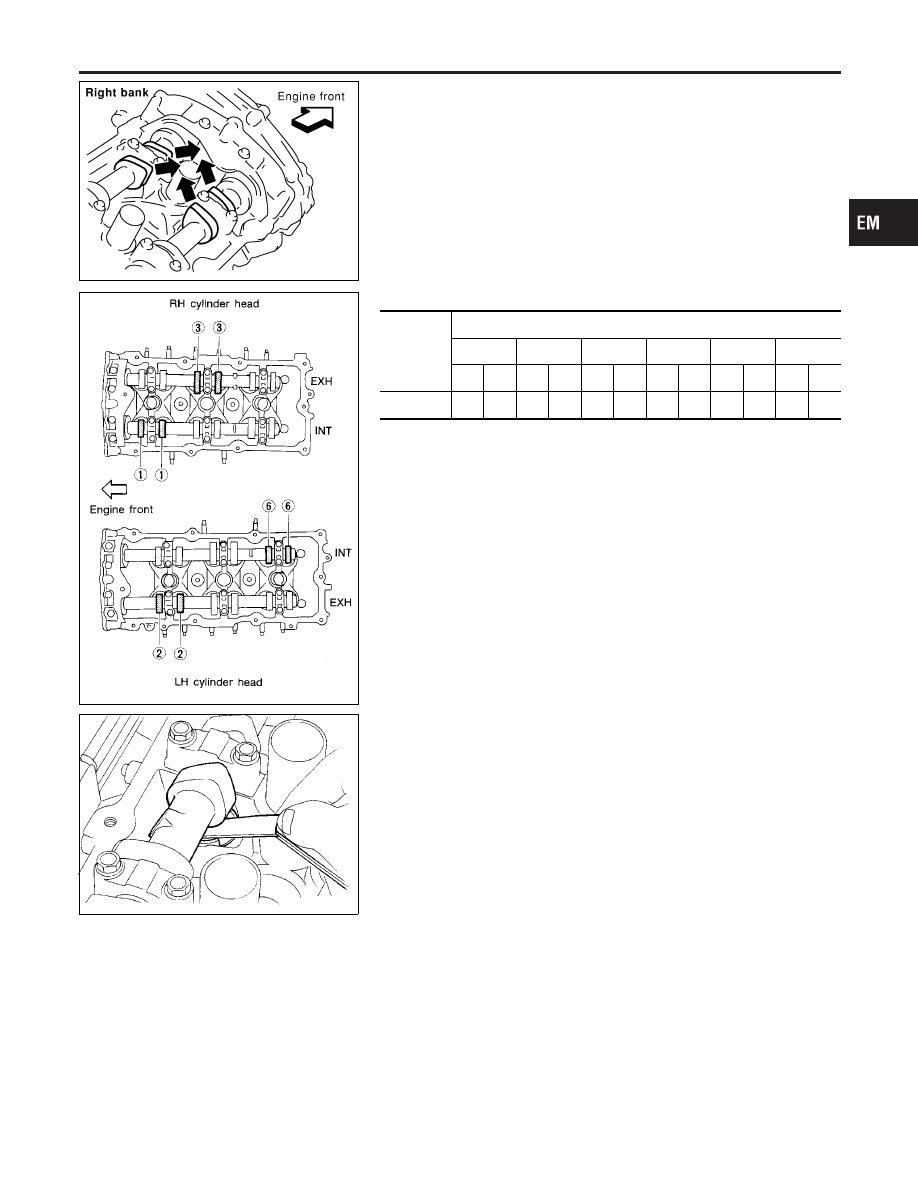

8.

Turn crankshaft 240° and align as above.

9.

Set No. 3 cylinder at TDC on its compression stroke.

10. Check only those valves shown in the figure.

Crank
position

Valve

No. 1

No. 2

No. 3

No. 4

No. 5

No. 6

INT EXH INT EXH INT EXH INT EXH INT EXH INT EXH

No. 3 TDC

q

q

q

q

SEM958E

11. Turn crankshaft 240° and align as above.
12. Set No. 5 cylinder at TDC on its compression stroke.
13. Check only those valves shown in the figure.

Crank
position

Valve

No. 1

No. 2

No. 3

No. 4

No. 5

No. 6

INT EXH INT EXH INT EXH INT EXH INT EXH INT EXH

No. 5 TDC

q

q

q

q

14. If all valve clearances are within specification, install the fol-

lowing parts. If they are out of specification, adjust the valve
clearances.

I

Intake manifold collectors

I

RH and LH rocker covers

I

All spark plugs

I

All ignition coils

SEM449G

ADJUSTING

NBEM0022S02

Adjust valve clearance while engine is cold.
1.

Turn crankshaft, to position cam lobe on camshaft of valve that
must be adjusted upward.

2.

Thoroughly wipe off engine oil around adjusting shim using a
rag.

3.

Using a extra-fine screwdriver, turn the round hole of the
adjusting shim in the direction of the arrow.

CYLINDER HEAD

Valve Clearance (Cont’d)

EM-54
