Infiniti QX4 (R50). Manual - part 397

SEL584X

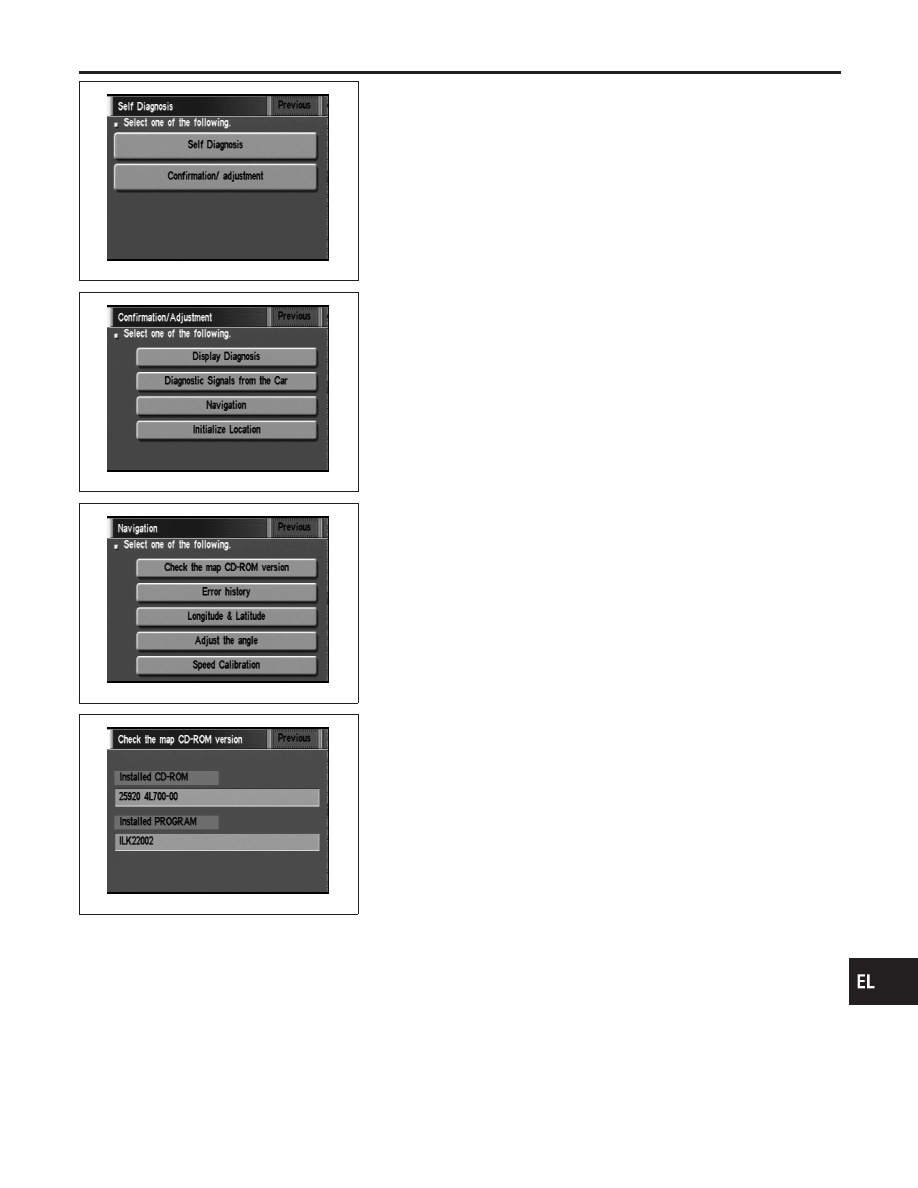

“CHECK THE MAP CD-ROM VERSION” MODE

=NBEL0232S04

How to Perform

NBEL0232S0401

1.

Start the engine.

2.

Push both “MAP” and “D/N” switches at the same time for more
than 5 seconds.

3.

Touch “Confirmation/ adjustment”.

SEL588X

4.

Touch “Navigation”.

SEL589X

5.

Touch “Check the map CD-ROM version”.

SEL592X

6.

The version (parts number) of CD-ROM loaded to the display
and NAVI control unit will be displayed.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Confirmation/Adjustment Mode (Cont’d)

EL-405

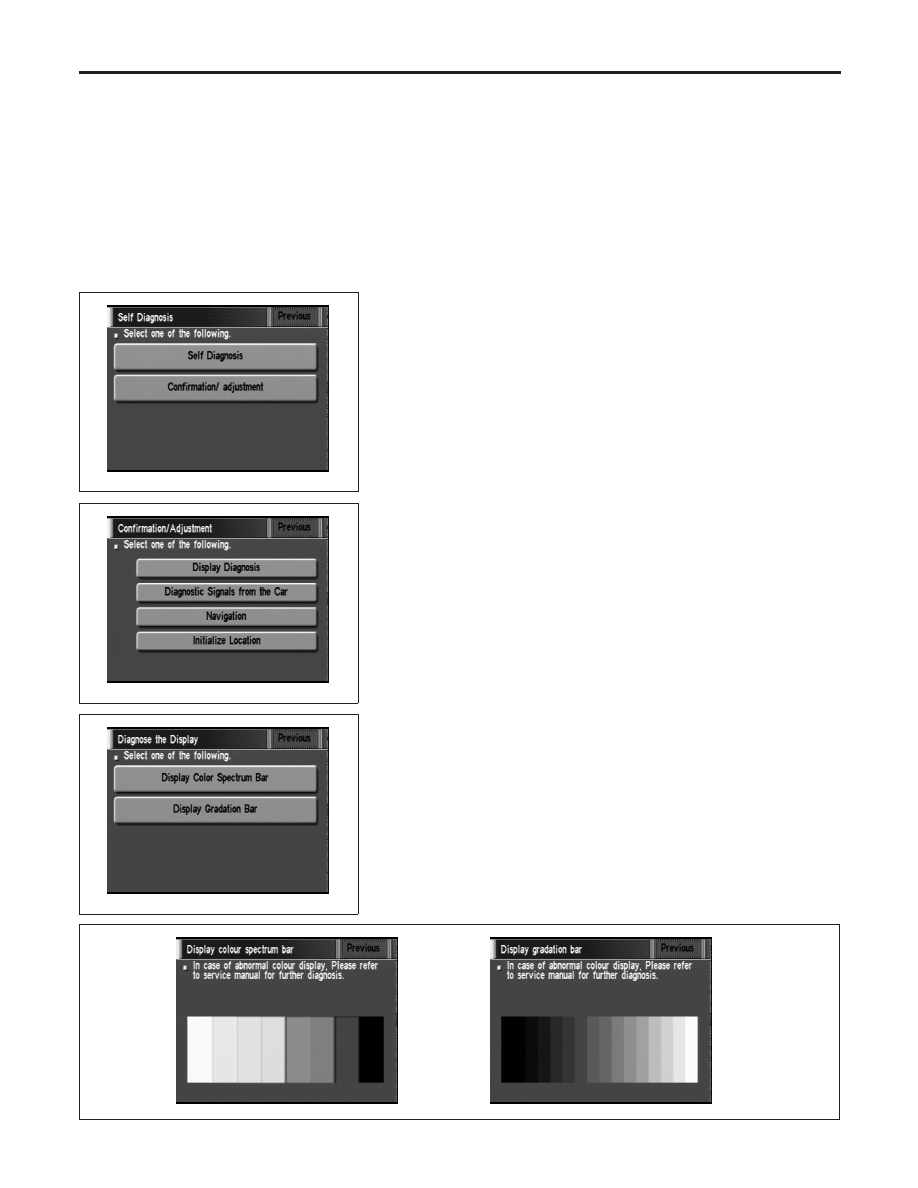

“DISPLAY DIAGNOSIS” MODE

=NBEL0232S05

Description

NBEL0232S0501

Use the “Diagnosis Display” mode to check the display color bright-
ness and shading. The display & NAVI control unit must be
replaced if the color brightness and shading are abnormal.

SEL584X

How to Perform

NBEL0232S0502

1.

Start the engine.

2.

Push both “MAP” and “D/N” switches at the same time for more
than 5 seconds.

3.

Touch “Confirmation/ adjustment”.

SEL588X

4.

Touch “Display Diagnosis”.

SEL593X

5.

Touch “Display color spectrum bar” or “Display gradation bar”.

6.

Then color bar/gray scale will be displayed.

SEL594X

NAVIGATION SYSTEM

Confirmation/Adjustment Mode (Cont’d)

EL-406

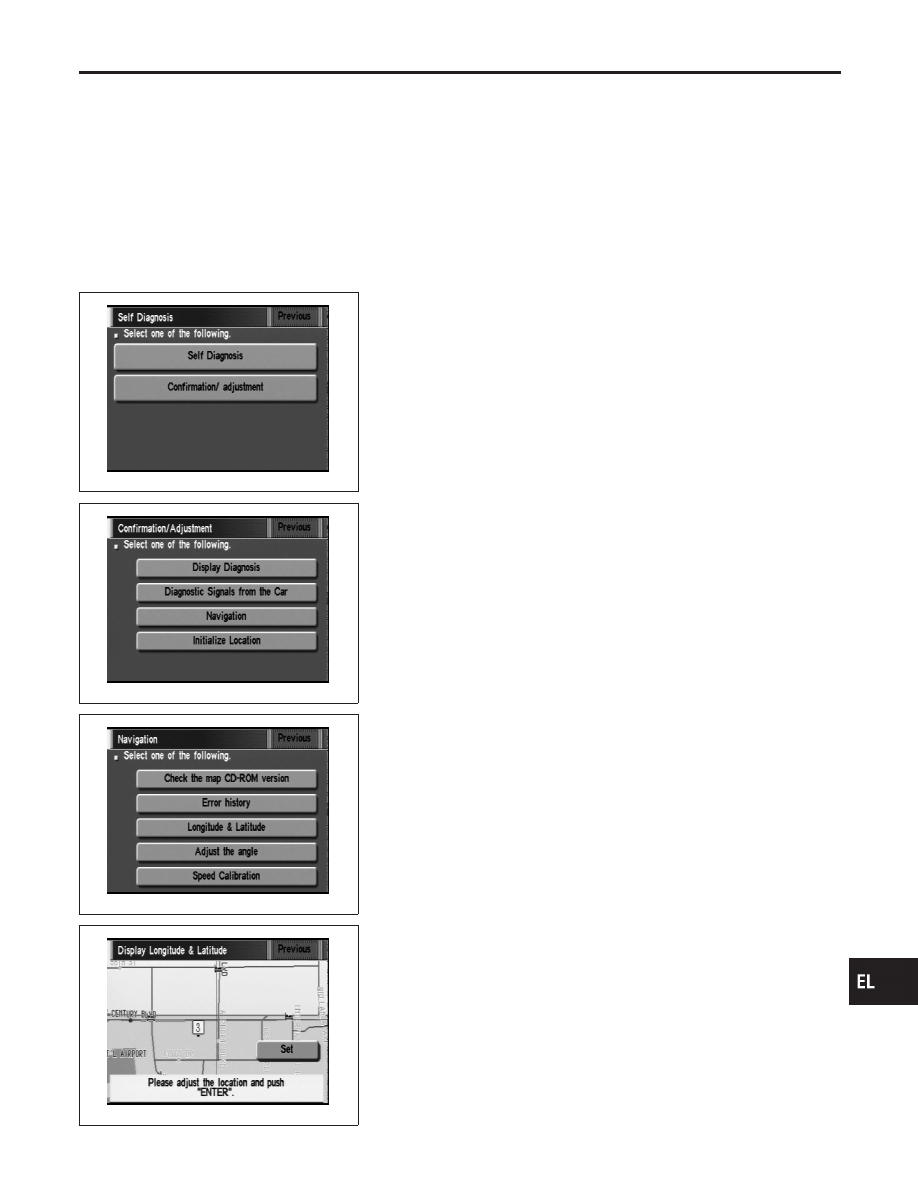

“LONGITUDE & LATITUDE” MODE

NBEL0232S06

Description

NBEL0232S0601

The “Longitude & Latitude” is used to confirm the longitude and
latitude of some optional area point.

SEL584X

How to Perform

NBEL0232S0602

1.

Start the engine.

2.

Push both “MAP” and “D/N” switches at the same time for more
than 5 seconds.

3.

Touch “Confirmation/ adjustment”.

SEL588X

4.

Touch “Navigation”.

SEL589X

5.

Touch “Longitude & Latitude”.

SEL595X

6.

Adjust the pointer with using the joystick and touch “Set”.

7.

The longitude and latitude are displayed.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Confirmation/Adjustment Mode (Cont’d)

EL-407

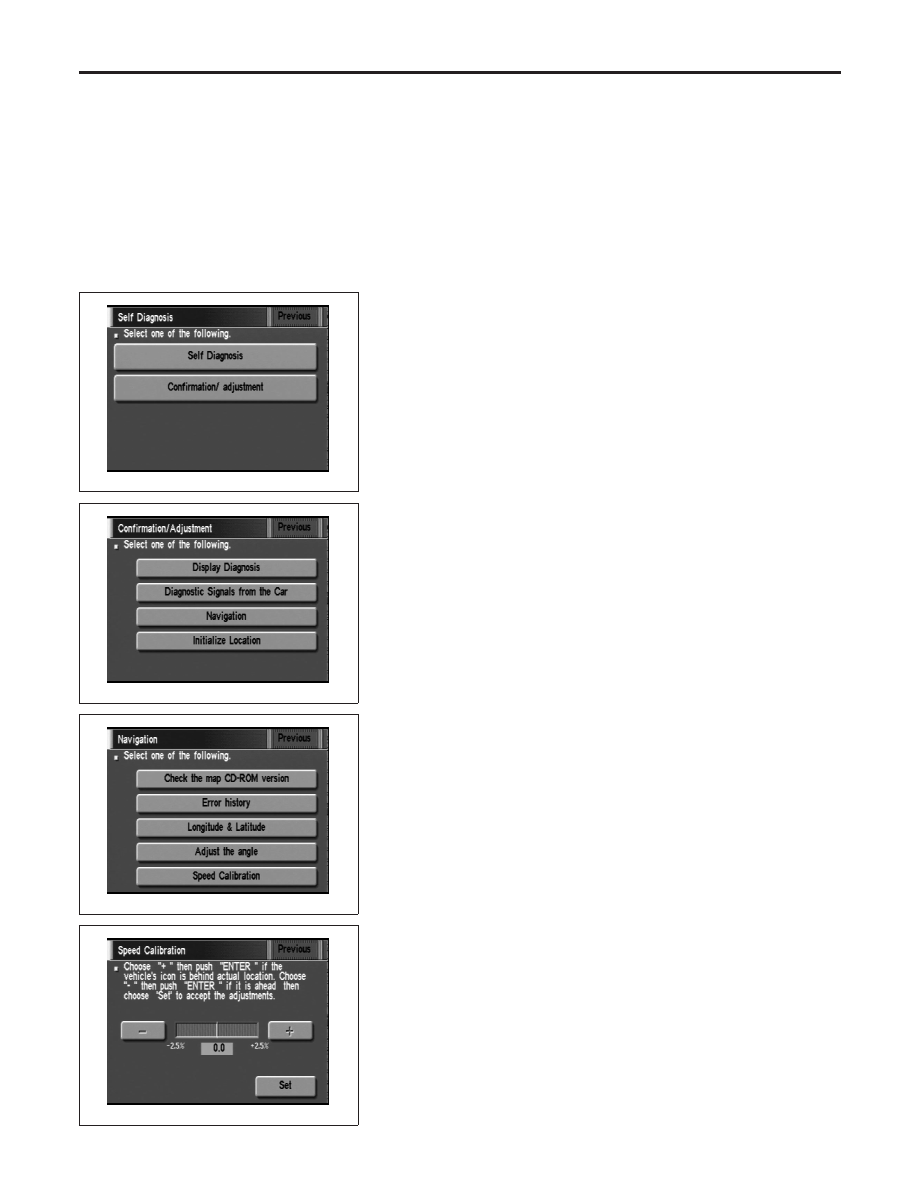

“ADJUST THE ANGLE” MODE

=NBEL0232S07

Description

NBEL0232S0701

If the display indicates a larger or smaller turning angle than the
actual turning angle, the gyro (angular speed sensor) sensing val-
ues must be checked.
In case that the vehicle on the display makes larger angle turn than
reality, touch “−”. In case that the vehicle on the display makes
smaller angle turn than reality, touch “+”.

SEL584X

How to Perform

NBEL0232S0702

1.

Start the engine.

2.

Push both “MAP” and “D/N” switches at the same time for more
than 5 seconds.

3.

Touch “Confirmation/ adjustment”.

SEL588X

4.

Touch “Navigation”.

SEL589X

5.

Touch “Adjust the angle”.

SEL596X

6.

Touch “Left Turn” to adjust the angle to the left. Touch “Right
Turn” to adjust the angle to the right.

7.

Touch “+” to increase the angle change coefficient or “−” to
reduce the angle change coefficient.

8.

Touch “Set” to save the changed values in memory.

9.

Then the vehicle turning angle on the display has adjusted.

NAVIGATION SYSTEM

Confirmation/Adjustment Mode (Cont’d)

EL-408
