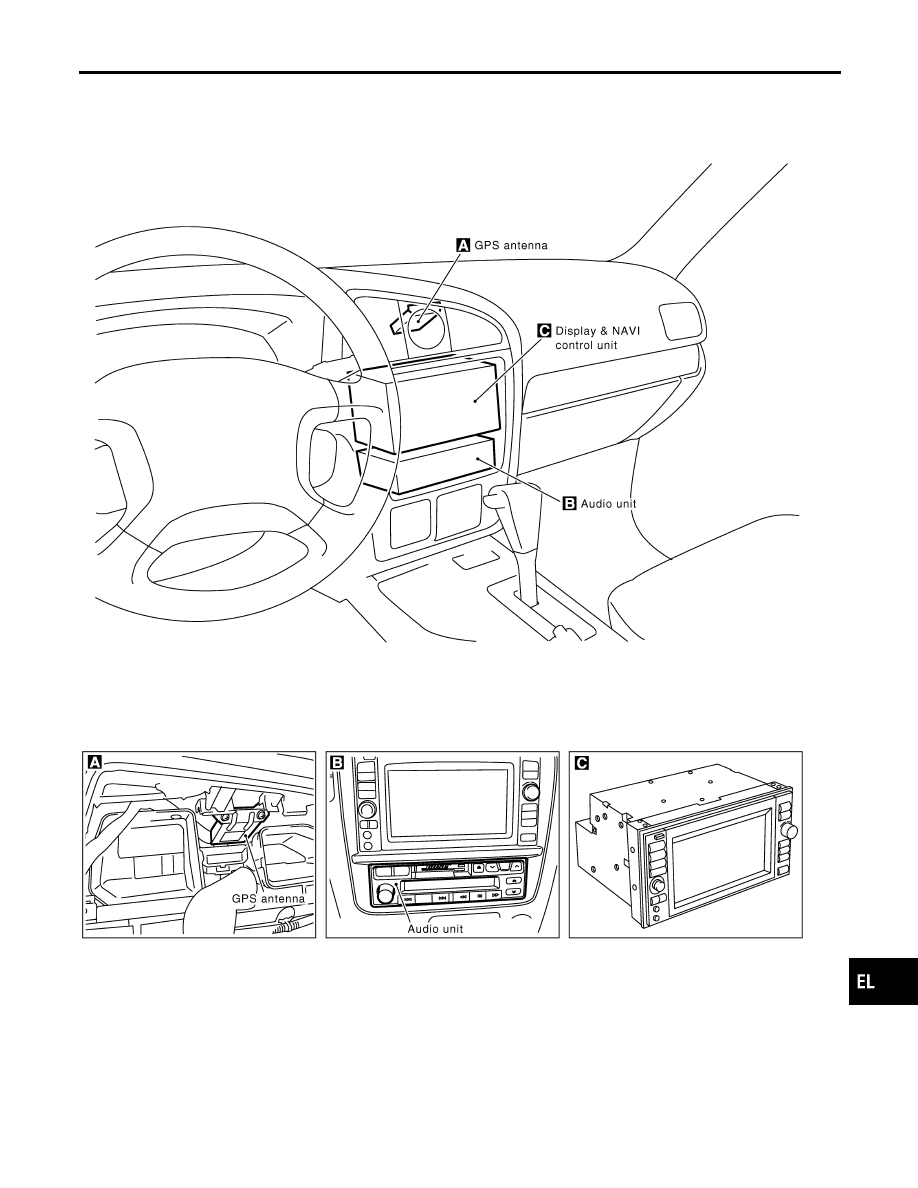

Component Parts Location

NBEL0227

SEL508X

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Component Parts Location

EL-385

SEL683V

System Description

=NBEL0228

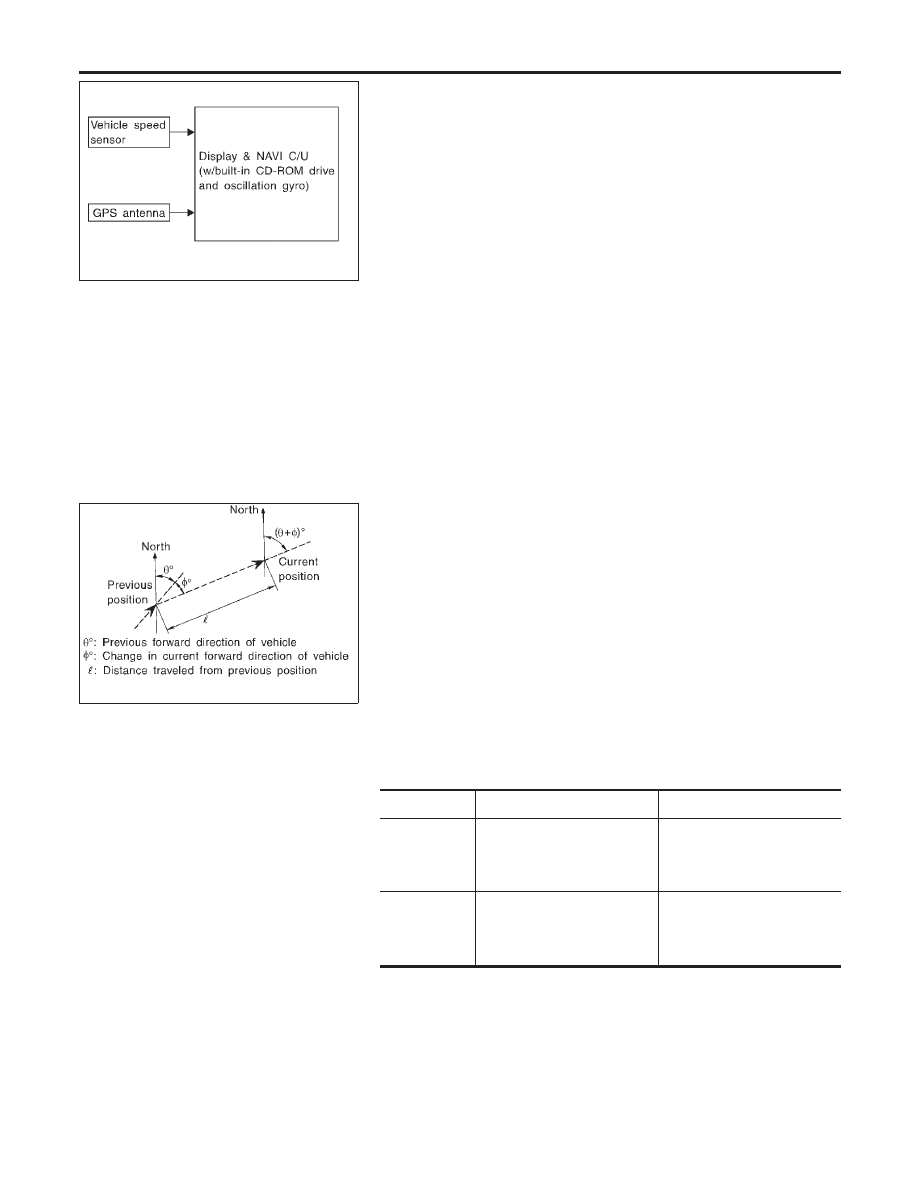

OUTLINE

NBEL0228S01

The Navigation System (Multi-AV System) relies upon three sens-
ing devices in order to determine vehicle location at regular time
intervals.
1.

Vehicle speed sensor: Determines the distance the vehicle has
traveled.

2.

Gyro (Angular velocity sensor): Determines vehicle steering
angle and directional change.

3.

GPS antenna (GPS data): Determines vehicle forward move-
ment and direction.

The data provided by the three sensing functions together with a
comparison of the mapping information read from the CD-ROM
drive permit accurate determination of the vehicle’s current location
and subsequent course (map matching). The information appears
on a liquid crystal display.
This comparison of GPS data (vehicle position sensing) and map
matching permits precise determination of vehicle location.

SEL684V

Position Sensor Operating Principles

NBEL0228S0101

The sensor determines current vehicle location by calculating the
previously sensed position, the distance traveled from this position,
and the directional changes occurring during this travel.
1.

Distance traveled
The distance traveled is calculated using signals received from
the vehicle speed sensor. The sensor automatically compen-
sates for the slightly reduced wheel and tire diameter resulting
from tire wear.

2.

Forward movement (Direction)
Changes in the direction of forward movement are calculated
by the gyro (angular velocity sensor) and the GPS antenna
(GPS data). Each of these functions has its advantage and
disadvantages. Depending upon conditions, one function takes
precedence over the other to accurately determine the direc-
tion of forward movement.

Function type

Advantage

Disadvantage

Gyro (Angular
velocity sen-
sor)

I

Able to accurately detect
minute changes in steering
angle and direction.

I

Calculation errors may
accumulate over a long
period of continuous
vehicle travel.

GPS antenna
(GPS data)

I

Able to sense vehicle travel
in four general directions
(North, South, East, and
West)

I

Unable to detect direction
of vehicle travel at low
vehicle speeds.

NAVIGATION SYSTEM

System Description

EL-386

SEL685V

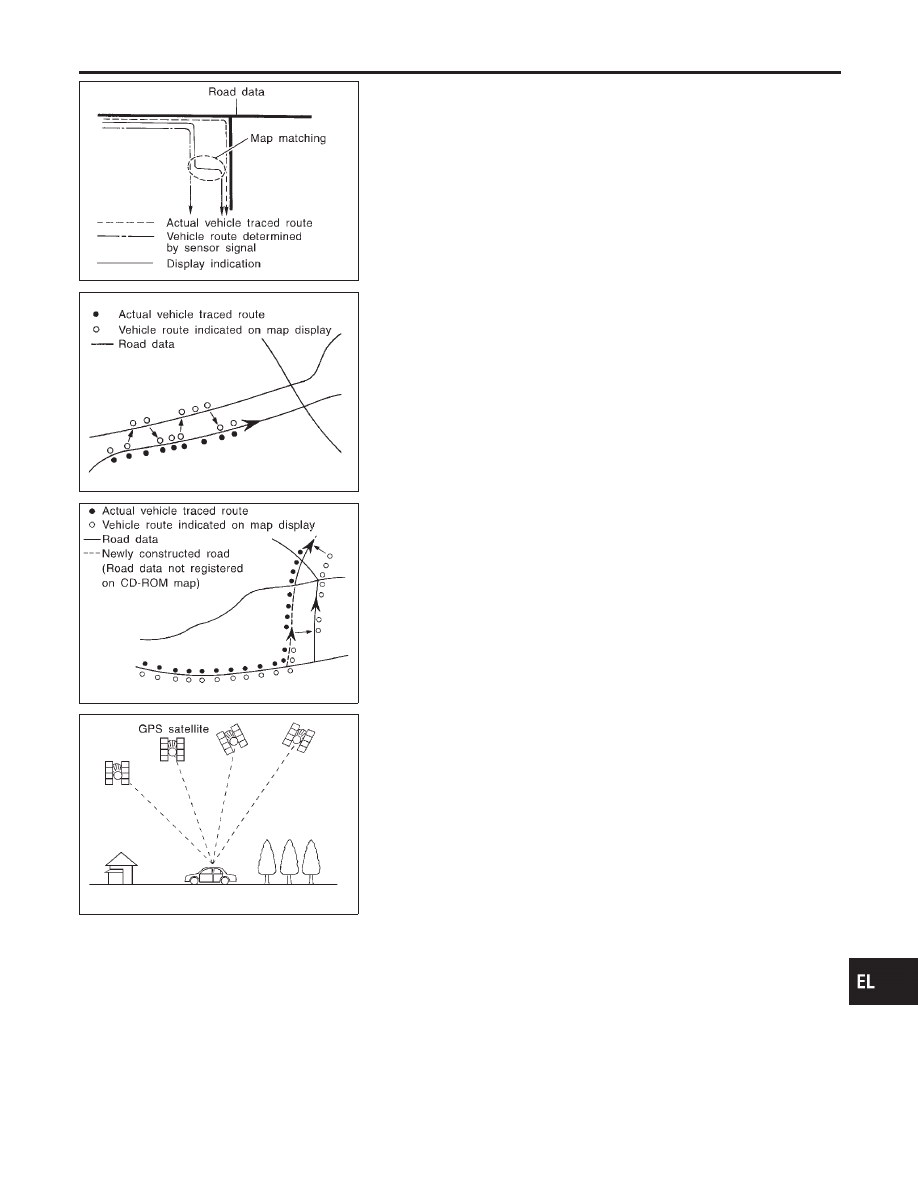

Map Matching

NBEL0228S0102

Map matching allows the driver to compare the sensed vehicle
location data with the road map contained in the CD-ROM drive.
Vehicle position is marked on the CD-ROM map. This permits the
driver to accurately determine his/her present position on the high-
way and to make appropriate course decisions.
When GPS data reception is poor during travel, the vehicle posi-
tion is not amended. At this time, manual manipulation of the CD-
ROM map position marker is required.

SEL686V

Map matching permits the driver to make priority judgments about
possible appropriate roads other than the one currently being trav-
eled.
If there is an error in the distance or direction of travel, there will
also be an error in the relative position of other routes. When two
routes are closely parallel to one another, the indicated position for
both routes will be nearly the same priority. This is so that, slight
changes in the steering direction may cause the marker to indicate
both routes alternately.

SEL687V

Newly constructed roads may not appear on the CD-ROM map. In
this case, map matching is not possible. Changes in the course of
a road will also prevent accurate map matching.
When driving on a road not shown on the CD-ROM map, the posi-
tion marker used for map matching may indicate a different route.
Even after returning to a route shown on the map, the position
marker may jump to the position currently detected.

SEL526V

GPS (Global Positioning System)

NBEL0228S0103

GPS is the global positioning system developed and operated by
the US Department of Defense. GPS satellites (NAVSTAR) trans-
mit radio waves and orbit around the earth at an altitude of approxi-
mately 21,000 km (13,000 miles).
GPS receiver calculates the three-dimensional position of the
vehicle (latitude, longitude, and altitude from the sea level) by the
time difference of the radio wave arriving from more than four GPS
satellites (three-dimensional positioning).
When the radio wave is received from only three GPS satellites, the
two-dimensional position (latitude and longitude) is calculated,
using the altitude from the sea level data calculated by using four
GPS satellites (two-dimensional positioning).
Positioning capability is degraded in the following cases.

I

In two-dimensional positioning, when the vehicle’s altitude
from the sea level changes, the precision becomes lower.

I

The location detection performance can have an error of about
100 m (300 ft) even in three-dimensional positioning with high
precision. Because the precision is influenced by the location
of GPS satellites used for positioning, the location detection
performance may drop depending on the location of GPS sat-
ellites.

I

When the radio wave from GPS satellites cannot be received,

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

System Description (Cont’d)

EL-387

for example, when the vehicle is in a tunnel, in a parking lot
inside building, under an elevated superhighway or near strong
power lines, the location may not be detected. Turbulent/
electric weather conditions may also affect positioning perfor-
mance. If something is placed on the antenna, the radio wave
from GPS satellites may not be received.

SEL688V

COMPONENT DESCRIPTION

NBEL0228S02

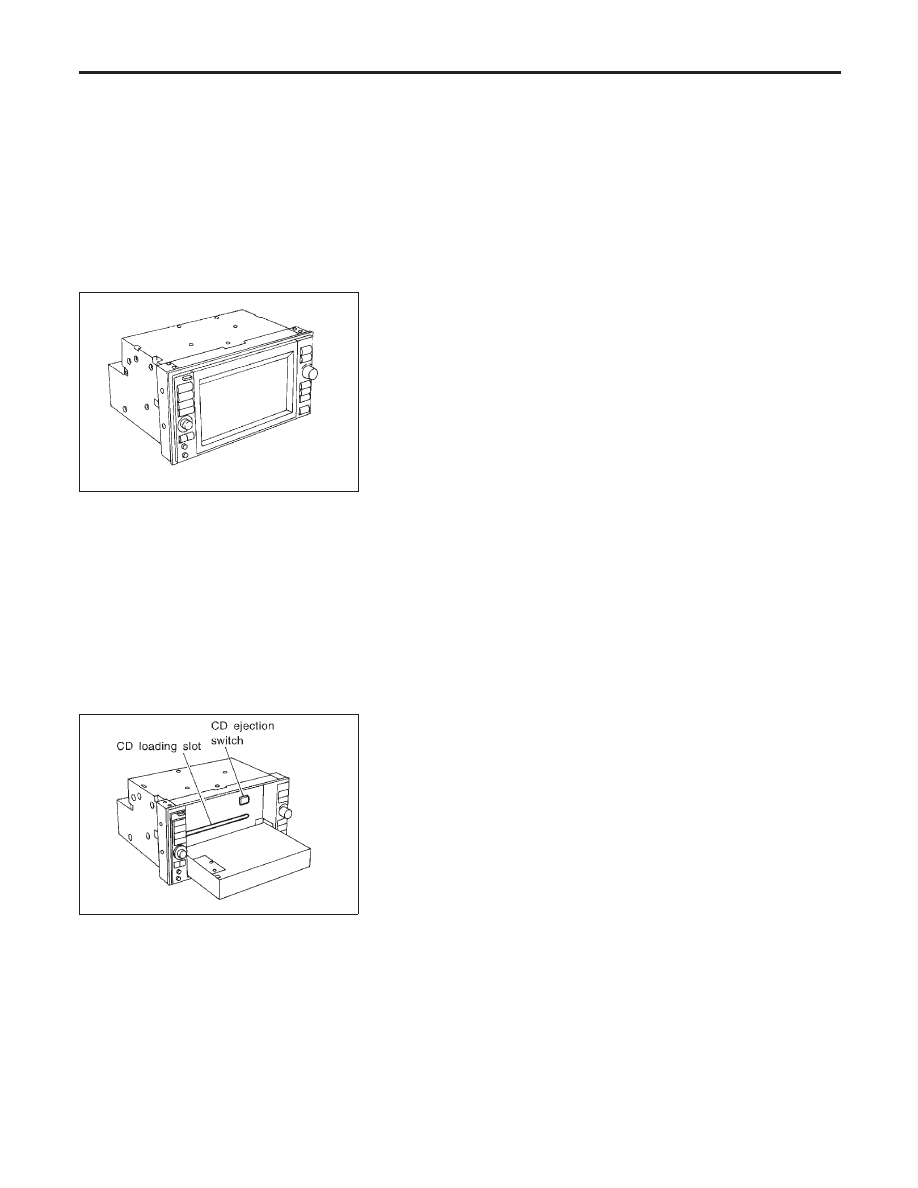

Display & NAVI Control Unit

NBEL0228S0201

I

The gyro (angular speed sensor) and the CD-ROM drive are
built-in units that control the navigation functions.

I

Signals are received from the gyro, the vehicle speed sensor,
and the GPS antenna. Vehicle location is determined by com-
bining this data with the data contained in the CD-ROM map.
Locational information is shown on liquid crystal display panel.

I

Finger-operated touch switches are positioned on the liquid
crystal display panel for easy operation.

I

The touch switches used to control the equipment are beneath
a glass sheet and two resistance membranes at the top of the
liquid crystal display panel. The switches are sensitive to resis-
tance value where touched with your finger to detect operat-
ing status.

SEL689V

CD-ROM Driver

NBEL0228S0202

Maps, traffic control regulations, and other pertinent information
can be easily red from the CD-ROM disc.
NOTE:

I

When removing the CD-ROM, allow it to remain open until the
liquid crystal display locks.

I

The liquid crystal display must be closed when the vehicle is
running.

I

Do not place cups, cans or other containers containing liquids
on top of the liquid crystal display.

Map CD-ROM

NBEL0228S0203

I

The map CD-ROM has maps, traffic control regulations, and
other pertinent information.

I

To improve CD-ROM map matching and route determination
functions, the CD-ROM uses an exclusive Nissan format.
Therefore, the use of a CD-ROM provided by other manufac-
turers cannot be used.
