IVCS SWITCH CHECK

=NBEL0184S07

1

CHECK IVCS SWITCH INPUT SIGNAL

1. Turn ignition switch “ON”.
2. Select “SWITCH MONITOR” in “DATA MONITOR” mode.
3. Check each switch signal.

Condition:

When MAYDAY/INFORMATION switch is pushed:

MAYDAY/INFORMATION ON

When MAYDAY/INFORMATION switch is released:

MAYDAY/INFORMATION OFF

NOTE:
When CONSULT-II “DATA MONITOR” mode is operating, INFINITI Communicator does not dial to Communicator
Response Center when the switches are operated.

OK or NG

OK

©

IVCS switch is OK.

NG

©

GO TO 2.

2

CHECK IVCS SWITCH.

1. Disconnect IVCS switch.

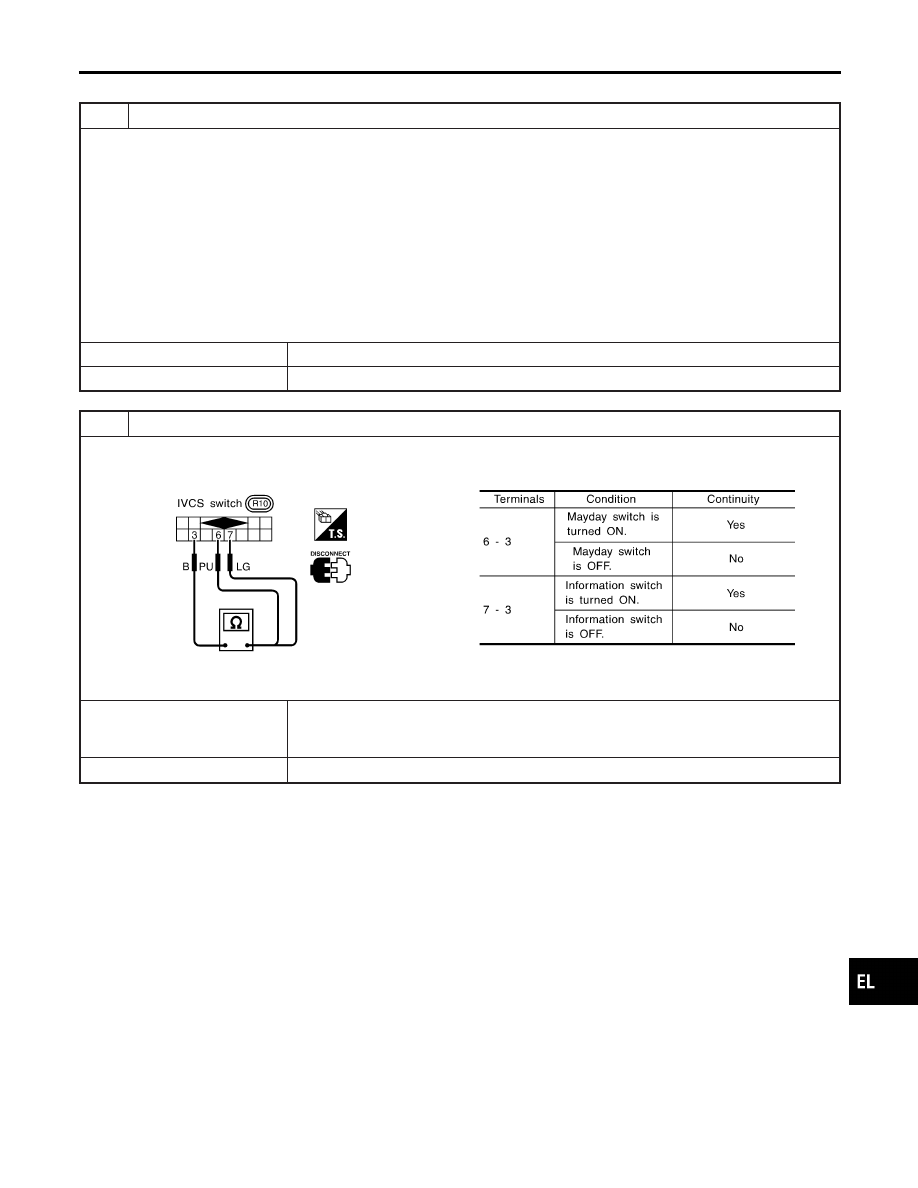

2. Check continuity between IVCS switch terminals.

SEL374X

OK or NG

OK

©

Check the following.

I

IVCS switch ground circuit

I

Harness for open or short between IVCS switch and IVCS unit

NG

©

Replace IVCS switch assembly.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

Trouble Diagnoses (Cont’d)

EL-373

BACK DOOR HANDLE SWITCH CHECK

=NBEL0184S08

1

CHECK BACK DOOR HANDLE SWITCH INPUT SIGNAL

1. Turn ignition switch ON.
2. Select “SWITCH MONITOR” in “DATA MONITOR” mode.
3. Check the switch operation.

Condition:

When back door handle switch is pushed:

DR HANDLE ON

When back door handle switch is released:

DR HANDLE OFF

NOTE:
When CONSULT-II “DATA MONITOR” mode is operating, INFINITI Communicator does not dial to Communicator
Response Center when the switches are operated.

OK or NG

OK

©

Back door handle switch is OK.

NG

©

GO TO 2.

2

CHECK BACK DOOR HANDLE SWITCH

1. Disconnect back door handle switch connector.

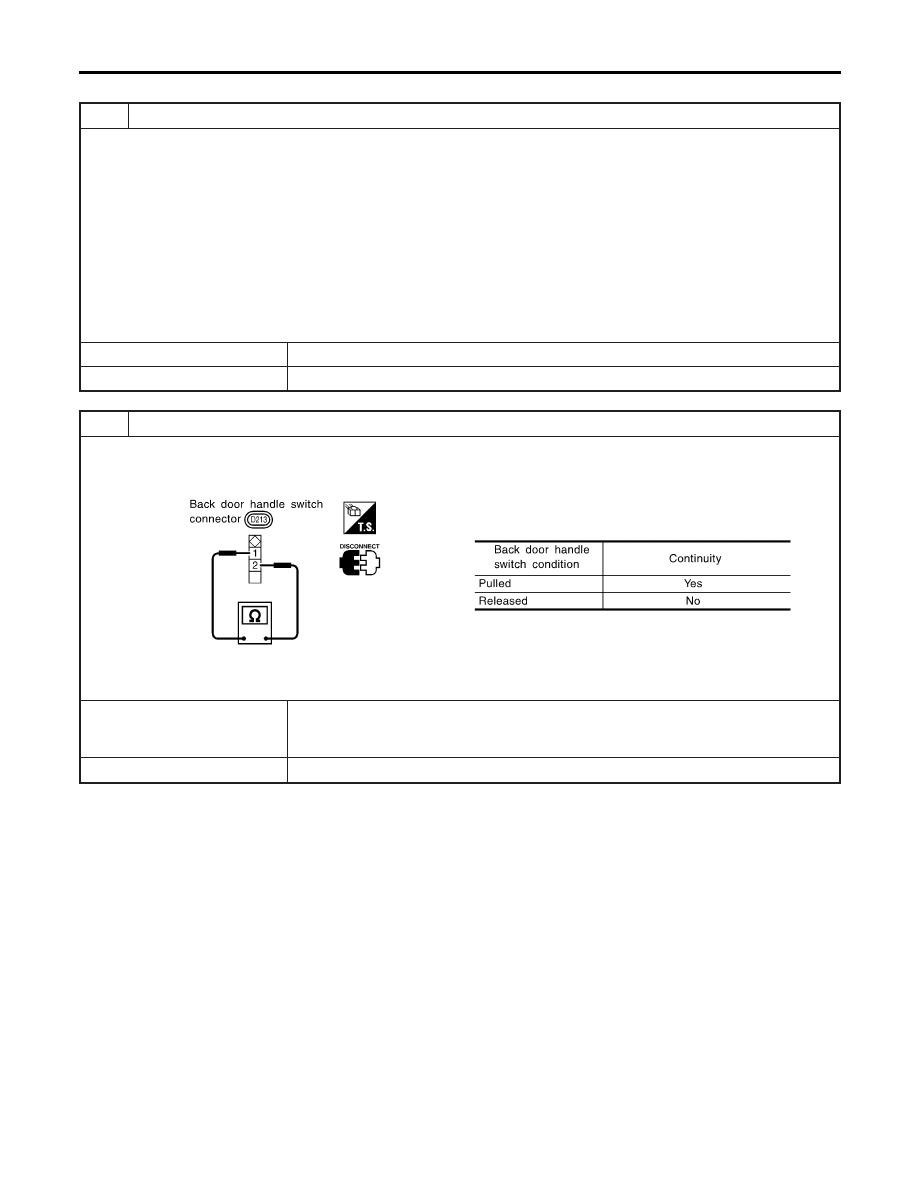

2. Check continuity between back door handle switch terminals 1 and 2.

SEL375X

OK or NG

OK

©

Check the following.

I

Back door handle switch ground circuit

I

Harness for open or short between back door handle switch and IVCS unit

NG

©

Replace back door handle switch.

REMOTE DOOR UNLOCK FUNCTION CHECK
(CONSULT-II “FUNCTION CHECK” MODE)

NBEL0184S09

Description

NBEL0184S0901

“Remote door unlock function” can be checked using CONSULT-
II. Driver side door can be unlocked according to the commands to
the smart entrance control unit by the IVCS unit.
NOTE:
Before performing the function check, confirm that power door lock
system operates properly.

INFINITI COMMUNICATOR (IVCS)

Trouble Diagnoses (Cont’d)

EL-374

SEL450W

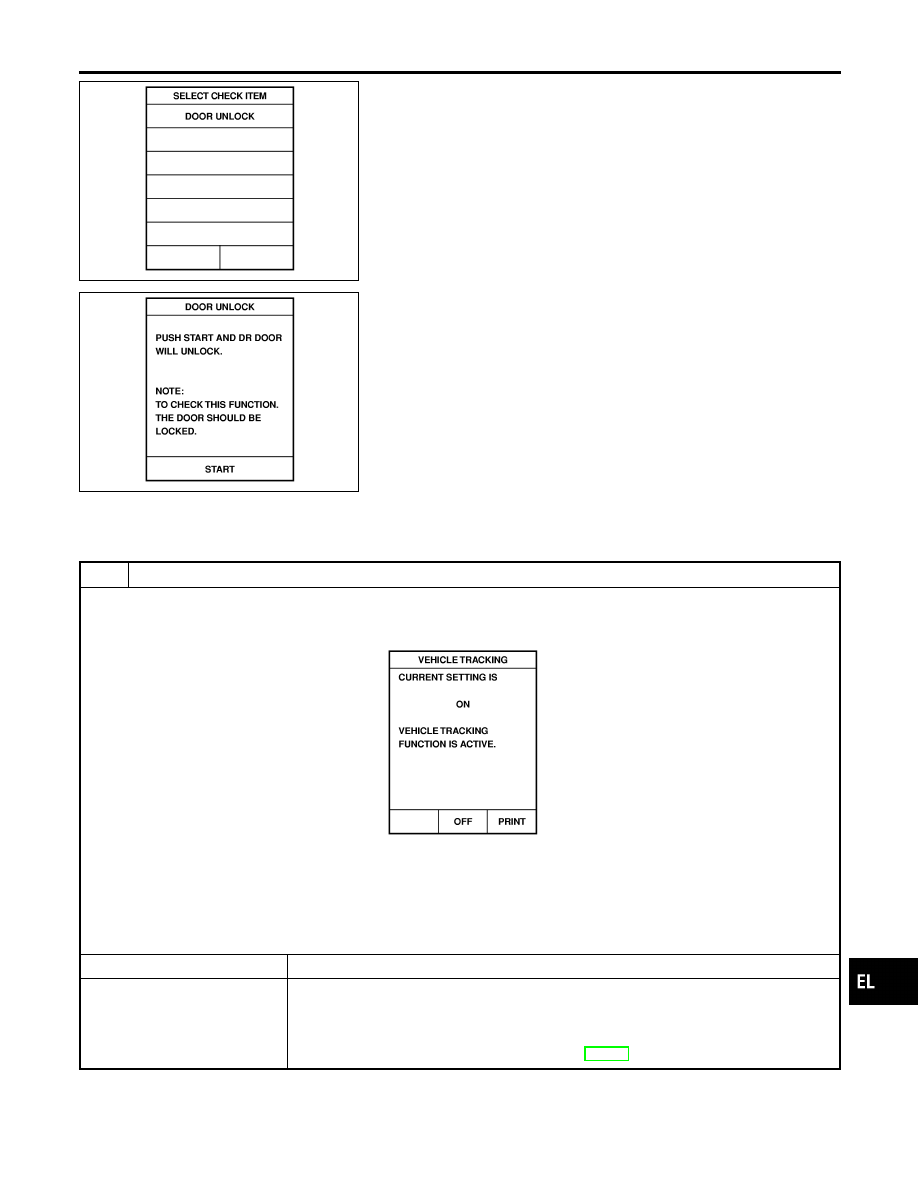

How to perform function check.
1.

Lock the doors with door lock/unlock switch on driver’s door
trim.

2.

Touch “FUNCTION CHECK”.

3.

Touch “DOOR UNLOCK”.

SEL451W

4.

Touch “START”. Then driver side door will be unlocked.

I

If the door cannot be unlocked using CONSULT-II, check har-
ness for open or short between smart entrance control unit
terminal 20 and IVCS unit terminal 32.

STOLEN VEHICLE TRACKING/ALARM NOTIFICATION
SETTING CHECK (CONSULT-II “CONFIGURATION”
MODE)

NBEL0184S10

1

CHECK SYSTEM SETTING

1. Turn ignition switch ON.
2. Select “VHCL TRACKING” or “ALARM NOTIFICATION” in “CONFIGURATION” mode.
3. Check the function setting.

SEL452W

I

ON shows the function is activated.

I

OFF shows the function is deactivated.

Does the system setting comply with the customer’s contract?
NOTE:
Setting of “VEHICLE TRACKING” must be ON at all times.

OK or NG

OK

©

System setting is OK.

NG

©

If either setting is OFF, contact the Communicator Response Center at 1-888-427-4812
to verify the system setting.
NOTE:
Whenever dialing the above number, some information about the vehicle will be
required by the operator. For details, refer to EL-348.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

Trouble Diagnoses (Cont’d)

EL-375

GPS ANTENNA CHECK

=NBEL0184S11

1

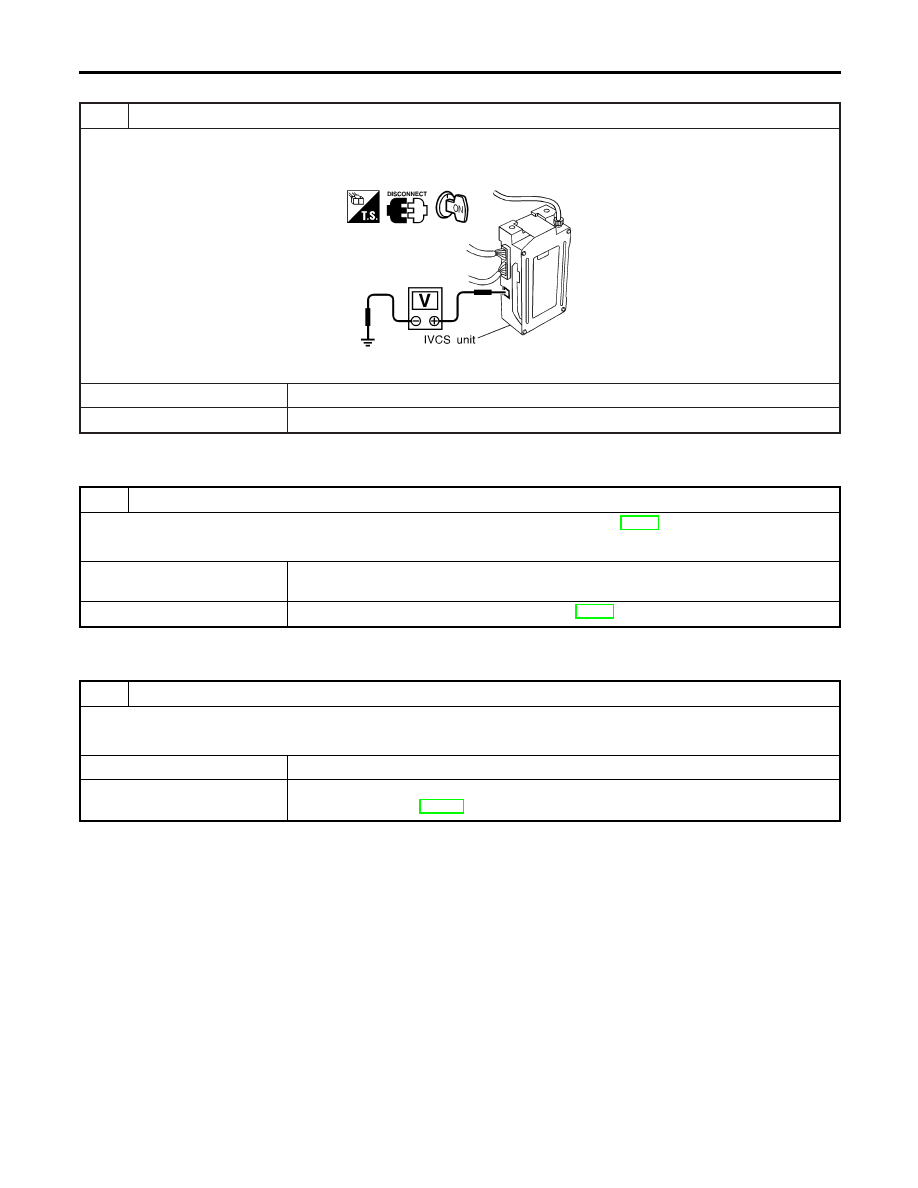

CHECK VOLTAGE FOR GPS ANTENNA
