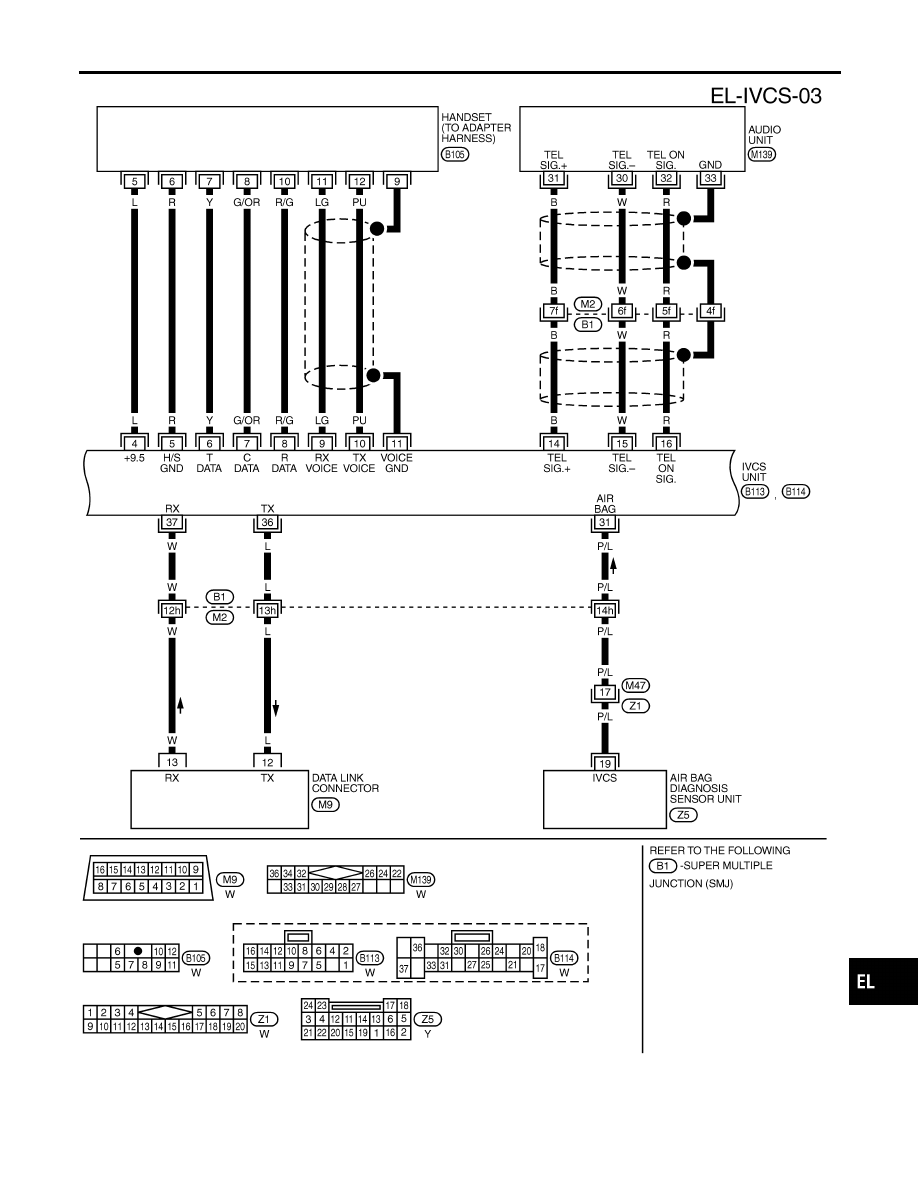

INFINITI COMMUNICATOR (IVCS)

Wiring Diagram — IVCS — (Cont’d)

EL-361

MEL871L

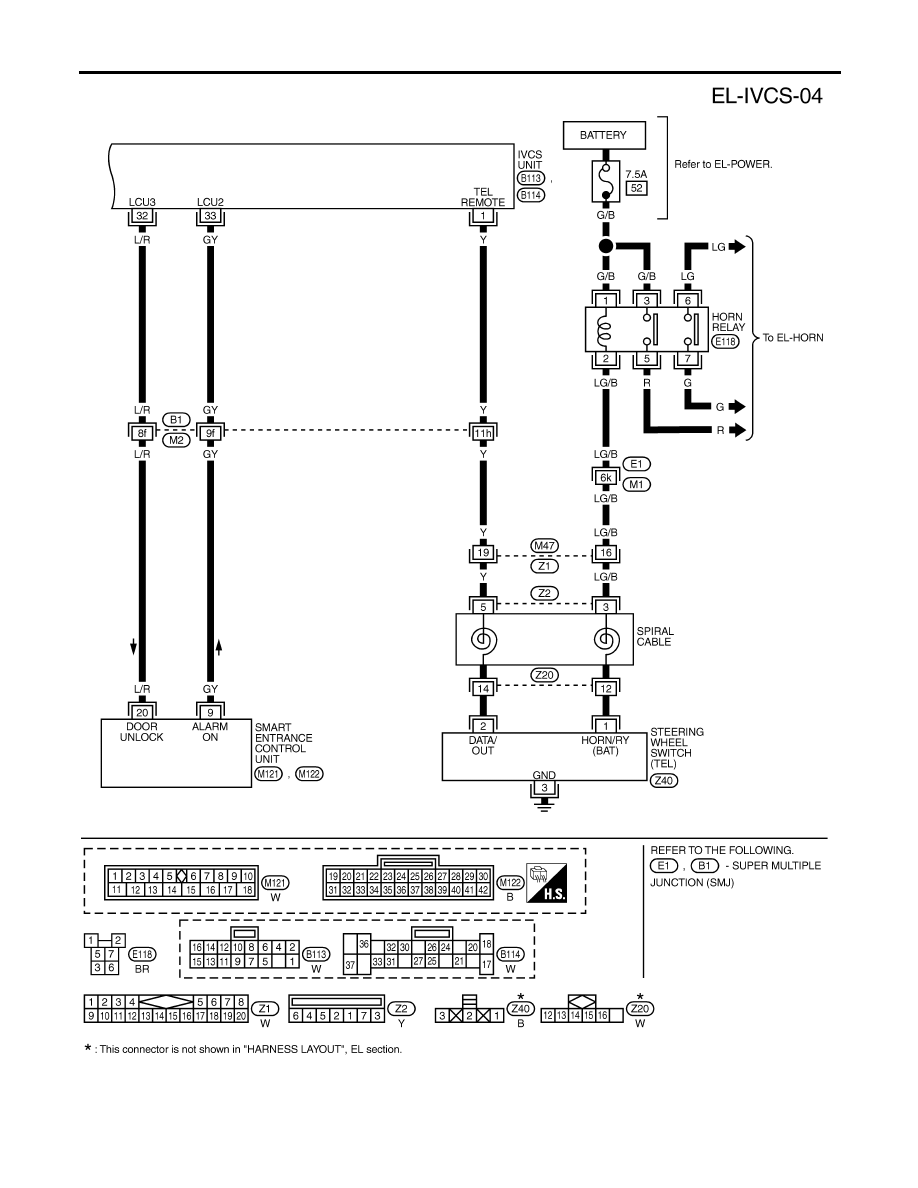

INFINITI COMMUNICATOR (IVCS)

Wiring Diagram — IVCS — (Cont’d)

EL-362

SEL331X

CONSULT-II

NBEL0183

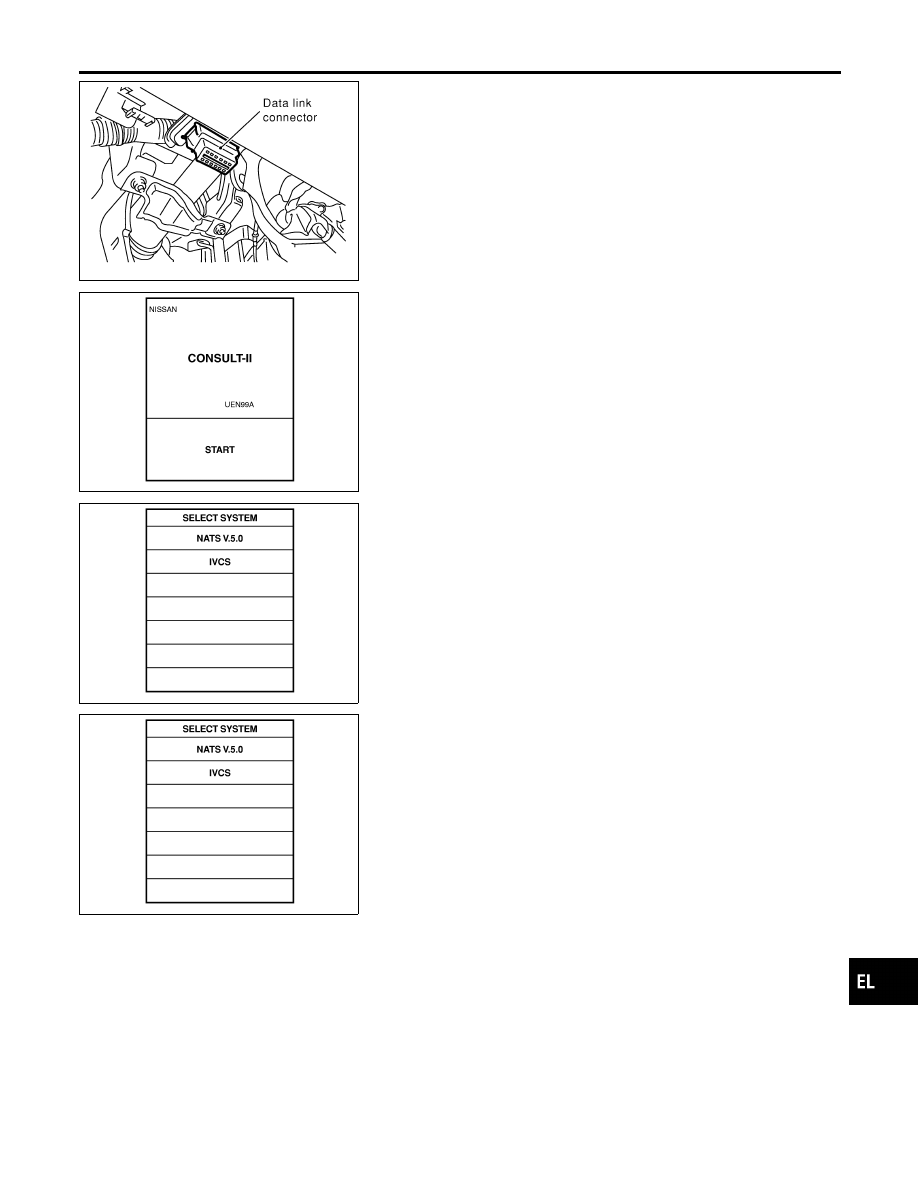

CONSULT-II INSPECTION PROCEDURE

NBEL0183S01

1.

Turn ignition switch “OFF”.

2.

Insert UEN99A program card in to CONSULT-II.

3.

Connect CONSULT-II to the data link connector.

SEL762W

4.

Turn ignition switch “ON”.

5.

Touch “START”.

SEL763W

6.

Touch “IVCS”.

SEL763W

7.

Perform each diagnostic item according to the item application
chart as follows:

8.

When CONSULT-II inspection is terminated, follow the proce-
dure shown below.

a.

Touch “BACK” key of CONSULT-II until “SELECT SYSTEM”
appears, then turn off CONSULT-II.

b.

Turn ignition switch to OFF position.

c.

Disconnect CONSULT-II DDL connector.

NOTE:
If the DDL connector is disconnected before turning ignition
switch to “OFF” position, INFINITI communicator may not
operate properly.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

CONSULT-II

EL-363

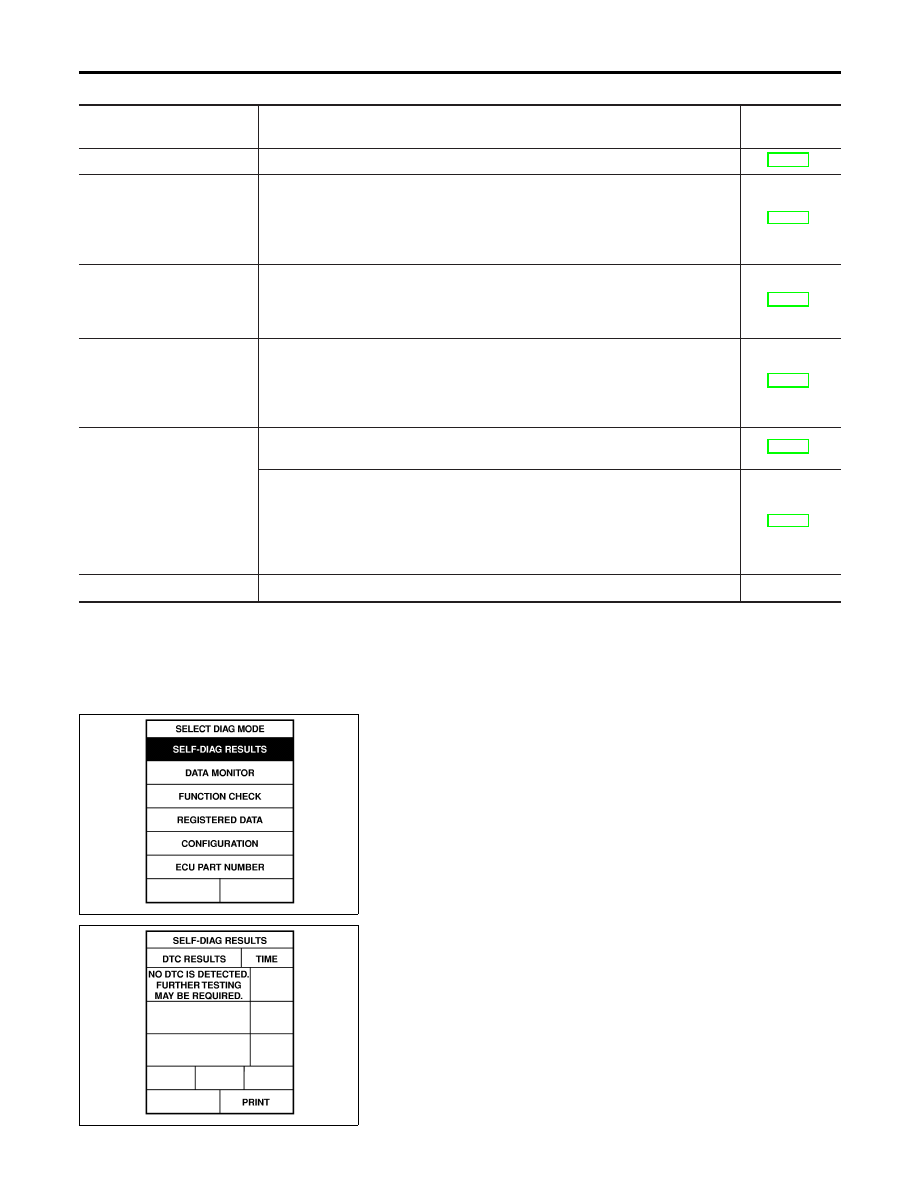

APPLICATION ITEMS

NBEL0183S02

Mode

Description

Reference

page

SELF DIAG RESULTS

Displays the result of self-diagnosis.

EL-364

DATA MONITOR

Two modes, “GPS MONITOR” and “SWITCH MONITOR” can be selected in this
mode.

I

Displays current data related to GPS in “GPS MONITOR” mode.

I

Displays IVCS switch and outside door handle switch condition in “SWITCH
MONITOR” mode.

EL-366

FUNCTION CHECK

In this mode, “Remote door unlock function” can be checked using CONSULT-II.
Door can be unlocked according to the commands to the smart entrance control
unit by the IVCS unit. This check verifies communication circuit between smart
entrance control unit and IVCS unit.

EL-374

REGISTERED DATA

Displays the following data registered in the IVCS unit. In this mode the data can-
not be re-written.

I

Unit ID

I

Cellular phone number

I

VIN (Vehicle Identification Number)

EL-367

CONFIGURATION
(See Note.)

In this mode, the system can be set up in the demonstration mode to confirm sys-
tem operation.

EL-379

Various data related to both the Communicator Response Center contract and cel-
lular provider can be written/updated in this mode.

I

Phone number

I

NAM (Number Assignment Module)

I

Stolen vehicle tracking setting (Default should always be on.)

I

Alarm notification setting (Default should always be on.)

EL-381

ECU PART NUMBER

Displays the part number of the IVCS unit.

—

NOTE:
Data must not be rewritten without prior approval from the
customer.

SEL440W

“SELF-DIAG RESULTS” MODE

NBEL0183S03

How to Perform Self-diagnosis

NBEL0183S0301

1.

Touch “SELF-DIAG RESULTS”.

2.

Touch “START”.

SEL441W

3.

If no malfunction is detected, CONSULT-II will show “NO DTC”.

INFINITI COMMUNICATOR (IVCS)

CONSULT-II (Cont’d)

EL-364
