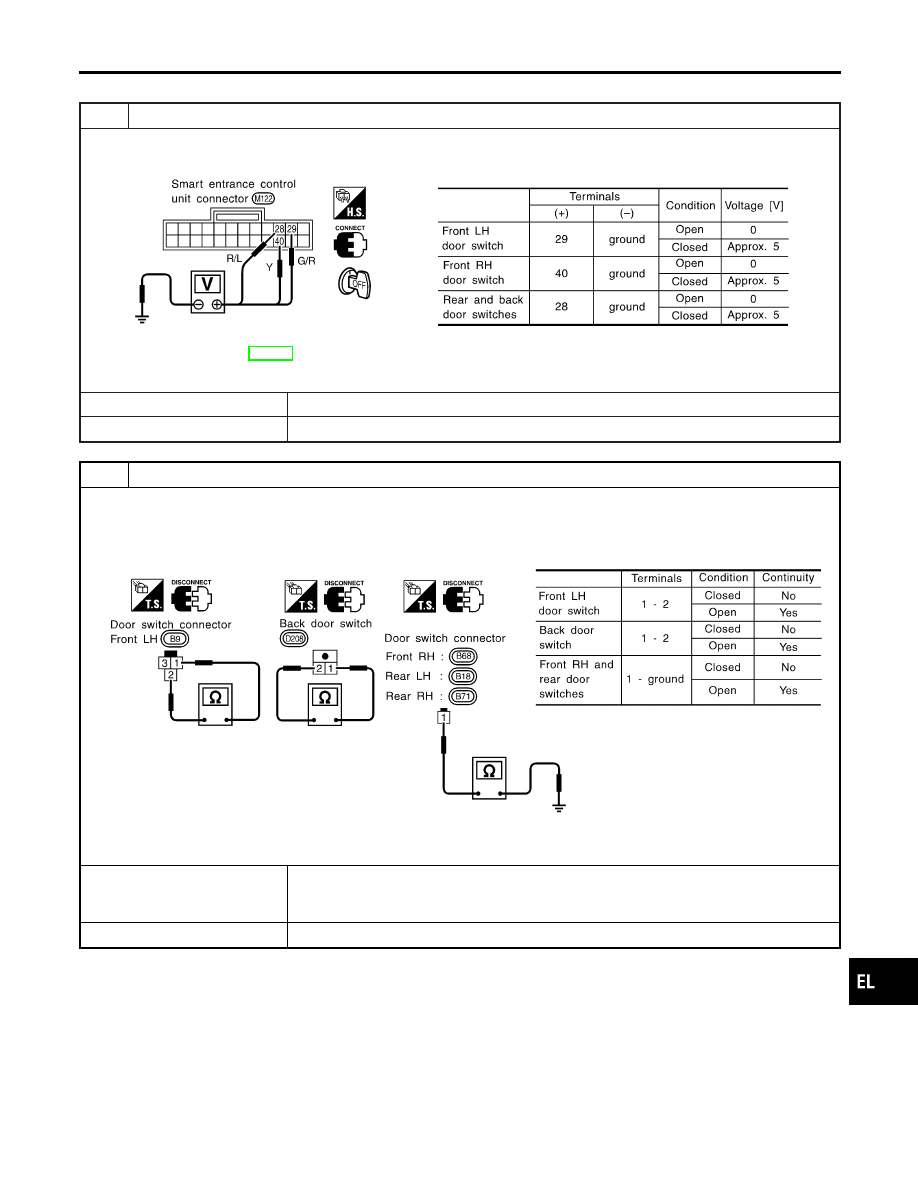

DOOR SWITCH CHECK

=NBEL0115S05

1

CHECK DOOR SWITCH INPUT SIGNAL

Check voltage between smart entrance control unit terminals 28, 29 or 40 and ground.

SEL305X

Refer to wiring diagram in EL-275.

OK or NG

OK

©

Door switch is OK.

NG

©

GO TO 2.

2

CHECK DOOR SWITCH

1. Disconnect door switch connector.
2. Check continuity between door switch terminals.

SEL306X

OK or NG

OK

©

Check the following.

I

Door switch ground circuit (Front, back door) or door switch ground condition

I

Harness for open or short between smart entrance control unit and door switch

NG

©

Replace door switch.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

MULTI-REMOTE CONTROL SYSTEM

Trouble Diagnoses (Cont’d)

EL-281

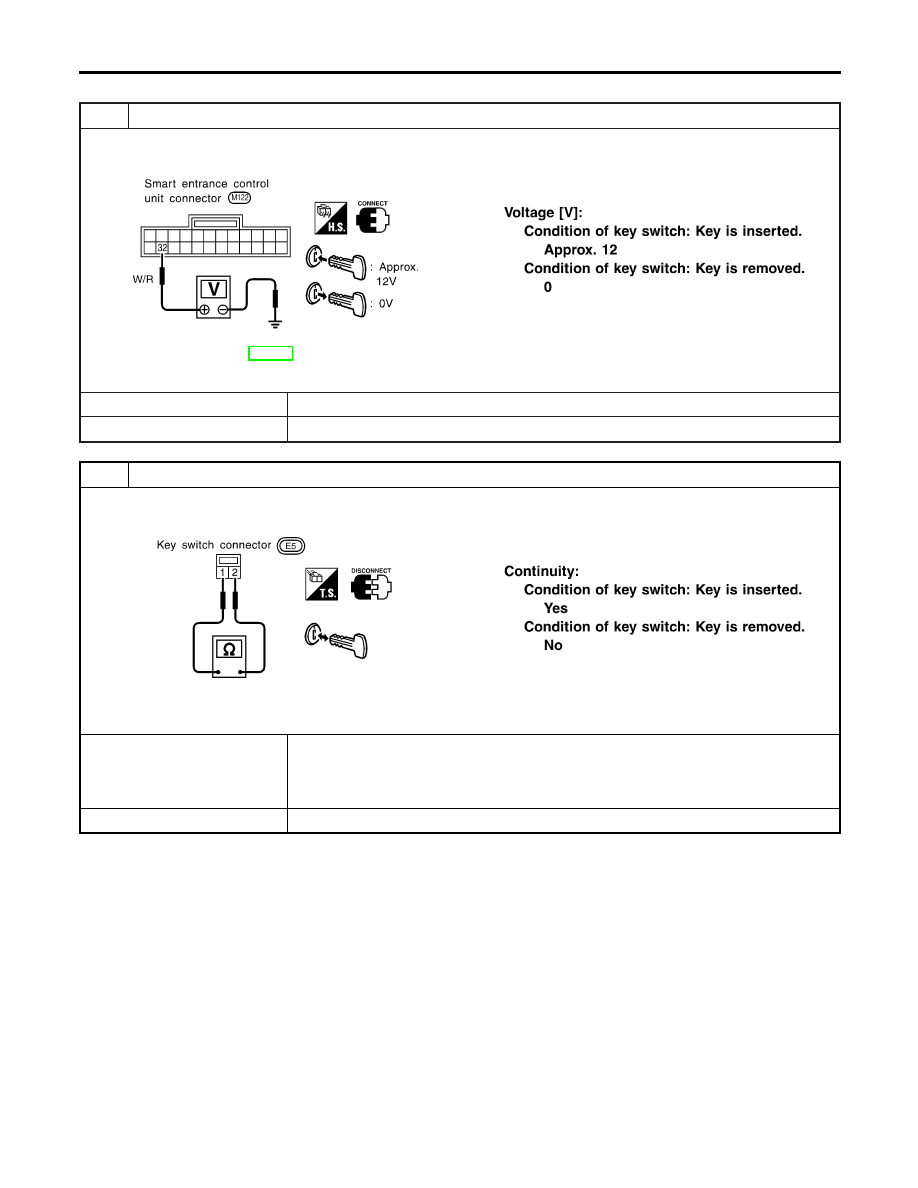

KEY SWITCH (INSERT) CHECK

=NBEL0115S07

1

CHECK KEY SWITCH INPUT SIGNAL

Check voltage between smart entrance control unit terminal 32 and ground.

SEL307X

Refer to wiring diagram in EL-274.

OK or NG

OK

©

Key switch is OK.

NG

©

GO TO 2.

2

CHECK KEY SWITCH (INSERT)

Check continuity between terminals 1 and 2.

SEL308X

OK or NG

OK

©

Check the following.

I

7.5A fuse [No. 24, located in fuse block (J/B)]

I

Harness for open or short between key switch and fuse

I

Harness for open or short between smart entrance control unit and key switch

NG

©

Replace key switch.

MULTI-REMOTE CONTROL SYSTEM

Trouble Diagnoses (Cont’d)

EL-282

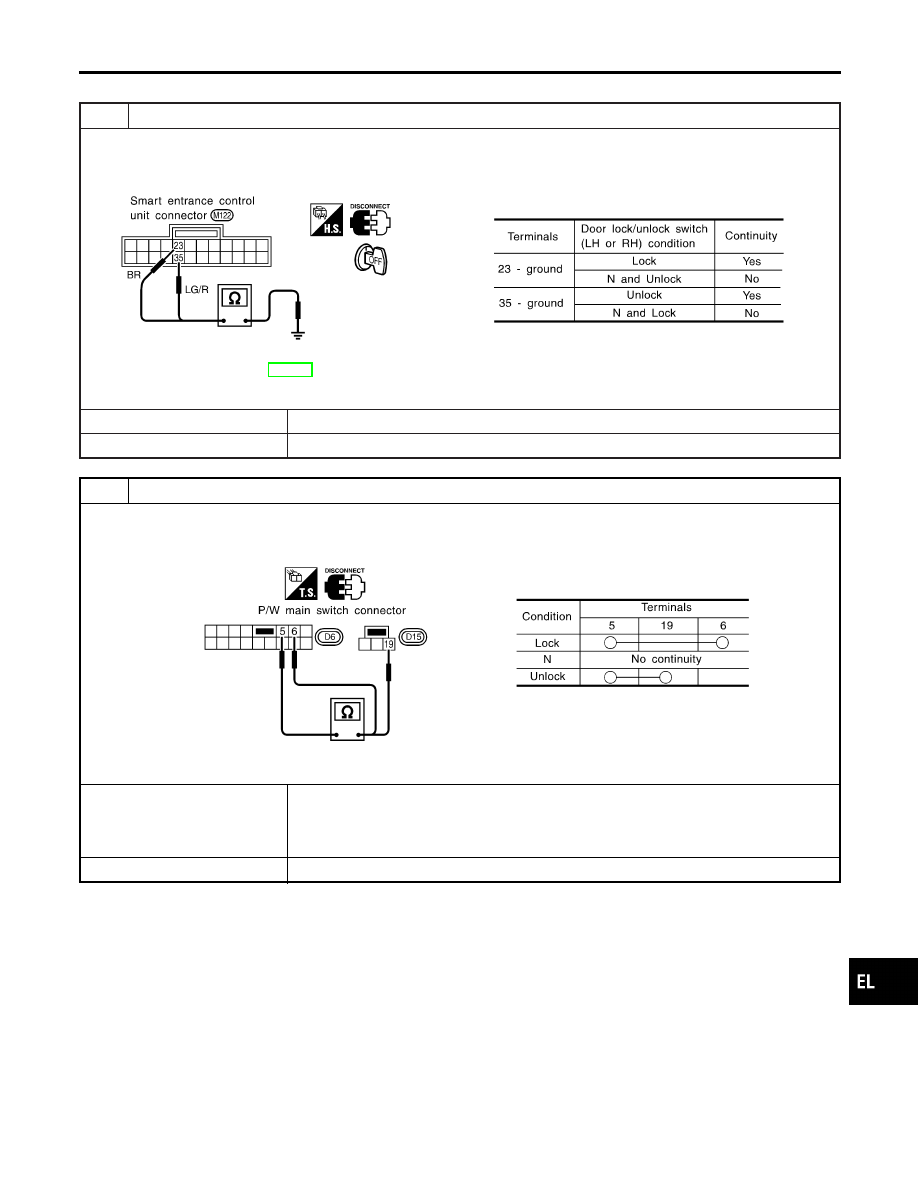

DOOR LOCK/UNLOCK SWITCH LH CHECK

=NBEL0115S10

1

CHECK DOOR LOCK/UNLOCK SWITCH INPUT SIGNAL

1. Disconnect smart entrance control unit connector.
2. Check continuity between control unit terminal 23 or 35 and ground.

SEL309X

Refer to wiring diagram in EL-274.

OK or NG

OK

©

Door lock/unlock switch is OK.

NG

©

GO TO 2.

2

CHECK DOOR LOCK/UNLOCK SWITCH

1. Disconnect door lock/unlock switch connector.
2. Check continuity between each door lock/unlock switch terminals.

I

Power window main switch (Door lock/unlock switch LH)

SEL310X

OK or NG

OK

©

Check the following.

I

Ground circuit for door lock/unlock switch

I

Harness for open or short between door lock/unlock switch and smart entrance control
unit connector

NG

©

Replace door lock/unlock switch.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

MULTI-REMOTE CONTROL SYSTEM

Trouble Diagnoses (Cont’d)

EL-283

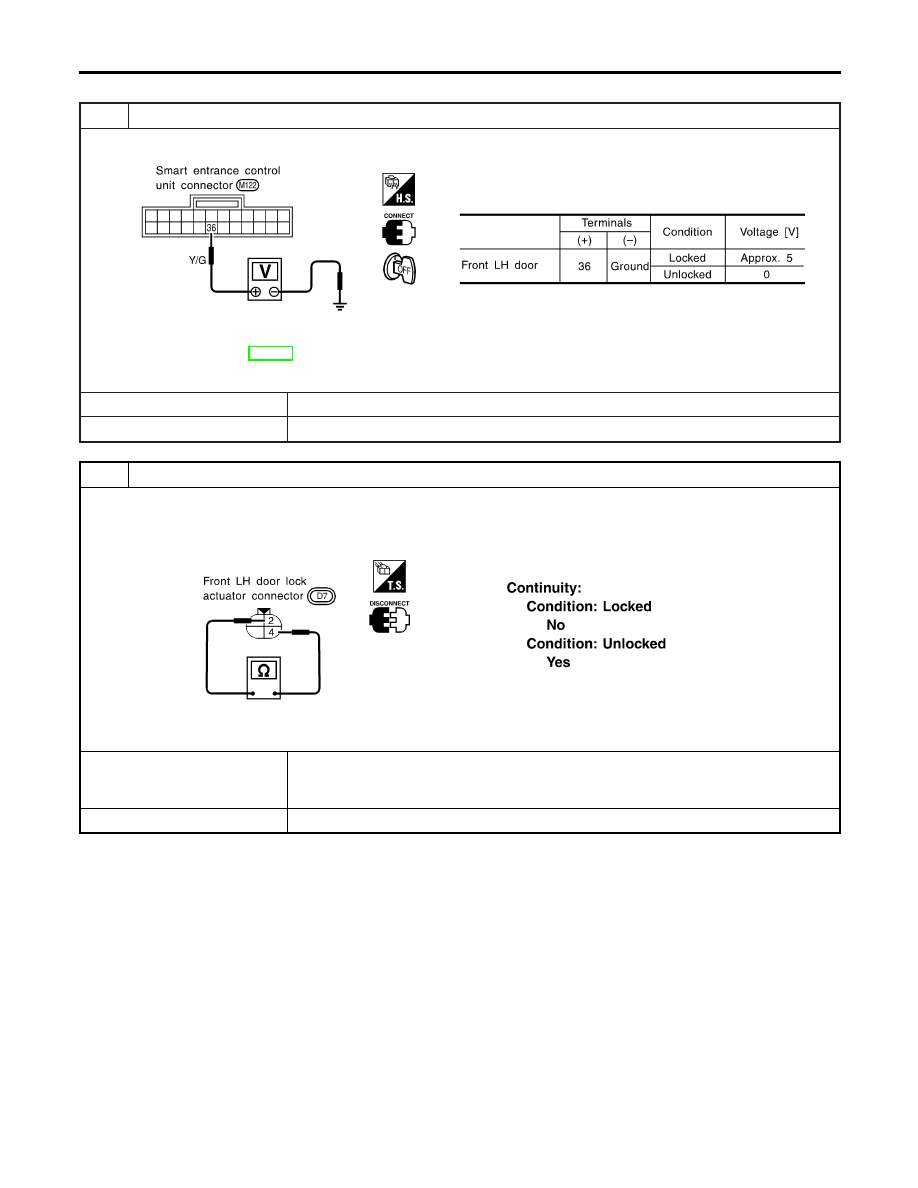

FRONT LH DOOR UNLOCK SENSOR CHECK

=NBEL0115S06

1

CHECK FRONT LH DOOR UNLOCK SENSOR INPUT SIGNAL

Check voltage between smart entrance control unit terminal 36 and ground.

SEL323X

Refer to wiring diagram in EL-275.

OK or NG

OK

©

Door unlock sensor is OK.

NG

©

GO TO 2.

2

CHECK FRONT LH DOOR UNLOCK SENSOR

1. Disconnect front LH door unlock sensor connector.
2. Check continuity between door unlock sensor terminals.

SEL324X

OK or NG

OK

©

Check the following.

I

Door unlock sensor ground circuit

I

Harness for open or short between smart entrance control unit and door unlock sensor

NG

©

Replace door unlock sensor.

MULTI-REMOTE CONTROL SYSTEM

Trouble Diagnoses (Cont’d)

EL-284
