4

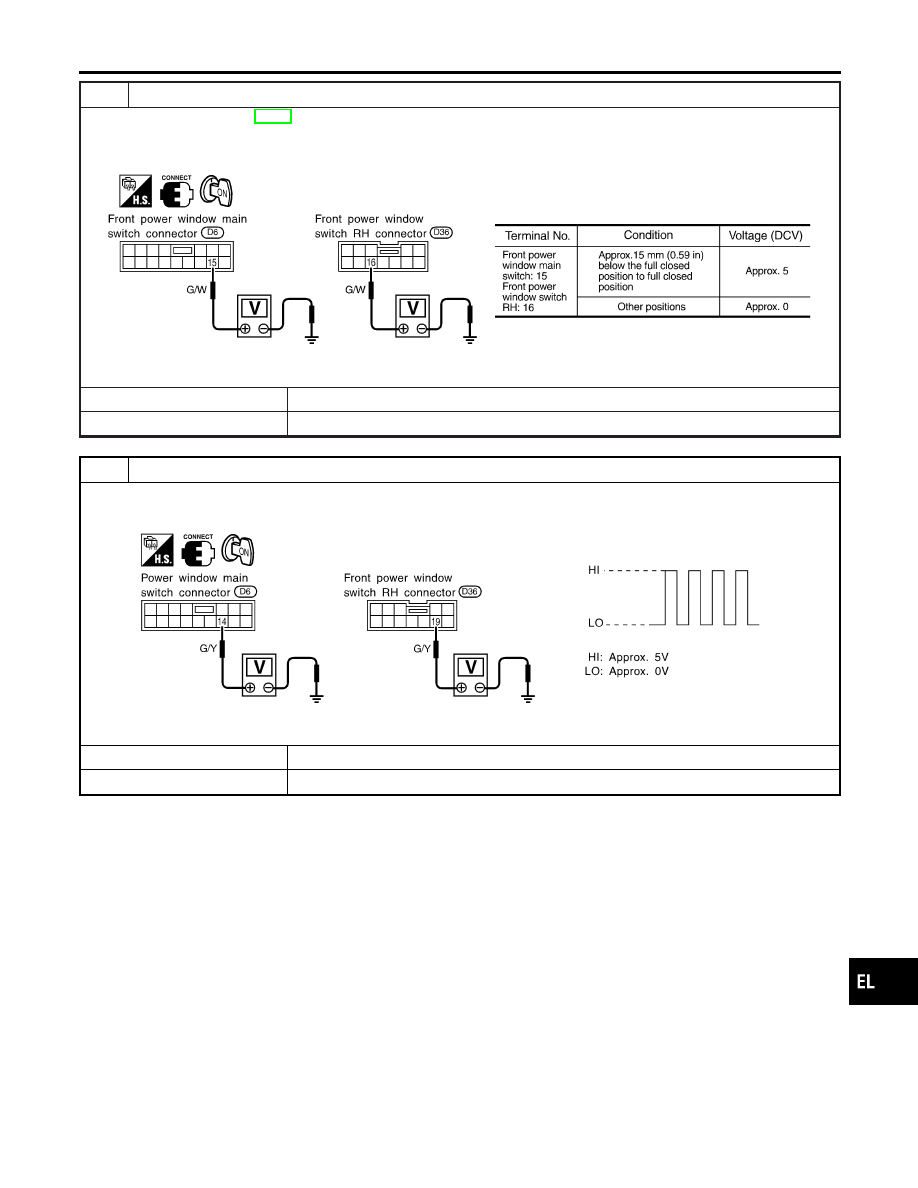

RESET LIMIT SWITCH

Reset limit switch. Refer to BT-19, “Front Door Glass Limit Switch Reset”. Then check voltage between front power win-
dow main switch terminal 15 or front power window switch RH terminal 16 and ground during power window closing
operation at least ten times.

SEL726WA

OK or NG

OK

©

GO TO 5.

NG

©

Replace power window regulator motor.

5

CHECK ENCODER

Measure voltage between front power window main switch terminal 14 or front power window switch RH terminal 19 and
ground with oscilloscope when power window is in automatic closing operation.

SEL727WA

OK or NG

OK

©

Replace power window main switch.

NG

©

Replace power window regulator motor.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER WINDOW

Trouble Diagnoses (Cont’d)

EL-253

Component Parts and Harness Connector
Location

NBEL0106

SEL065WA

System Description

NBEL0107

OPERATION

NBEL0107S04

I

The lock/unlock switch (LH and RH) on door trim can lock and unlock all doors.

I

With the door key inserted in the key cylinder on front LH or back door, turning it to “LOCK”, will lock all
doors; turning it to “UNLOCK” once unlocks the corresponding door; turning it to “UNLOCK” again within
5 seconds after the first unlock operation unlocks all of the other doors. (Signals from door key cylinder
switch)

I

If the ignition key is in the ignition key cylinder and one or more of doors are open, setting the lock/unlock
switch to “LOCK” locks the doors once but then immediately unlock them. (Combination signals from key
switch and door switches) - (KEY REMINDER DOOR SYSTEM)

POWER DOOR LOCK

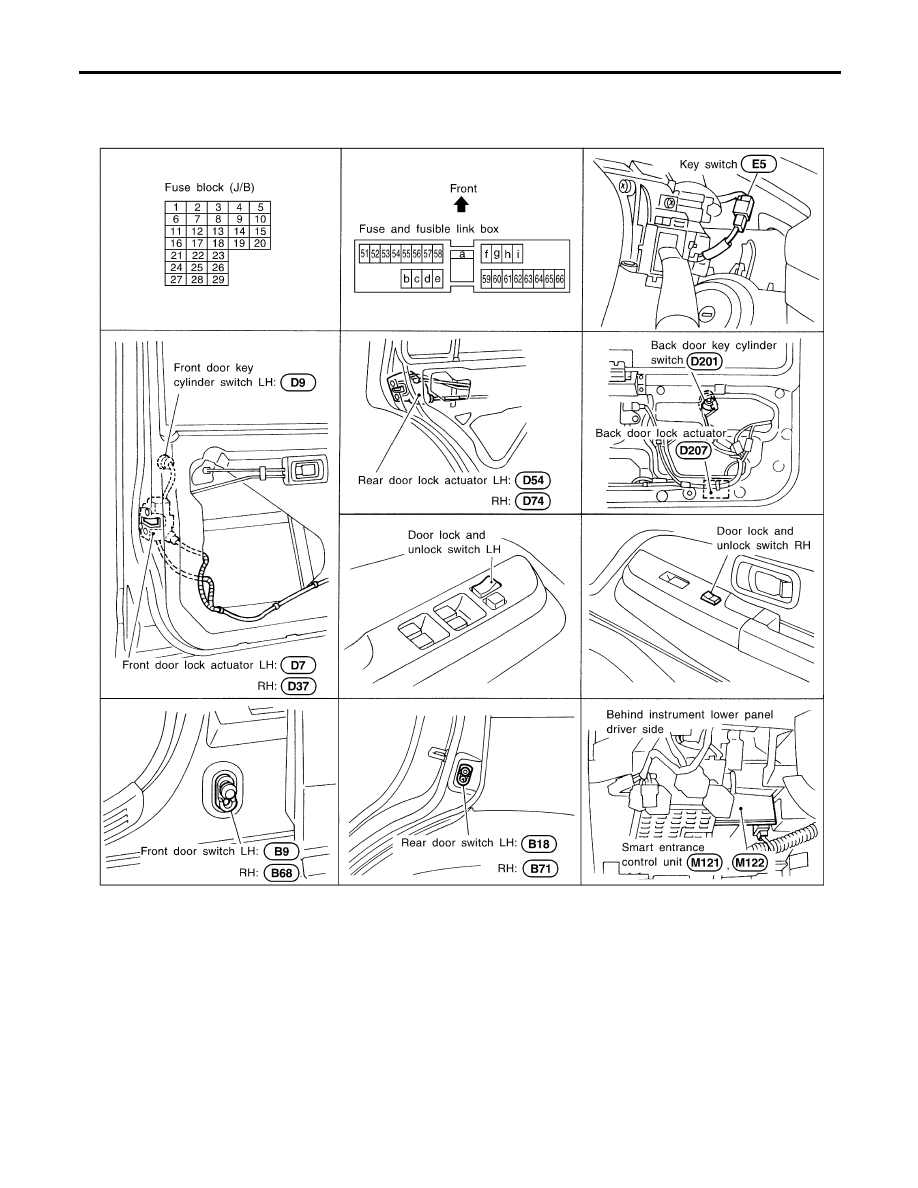

Component Parts and Harness Connector Location

EL-254

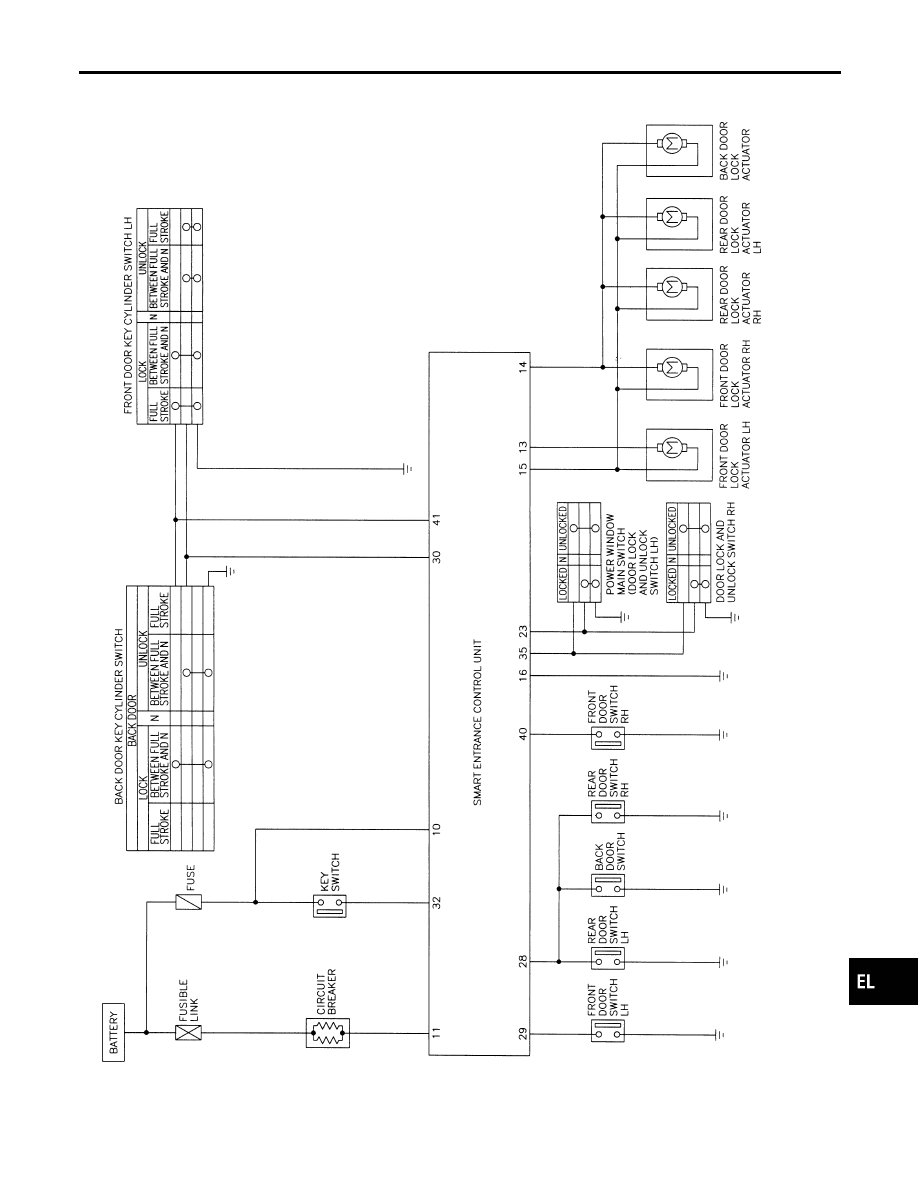

Schematic

NBEL0108

MEL211M

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Schematic

EL-255

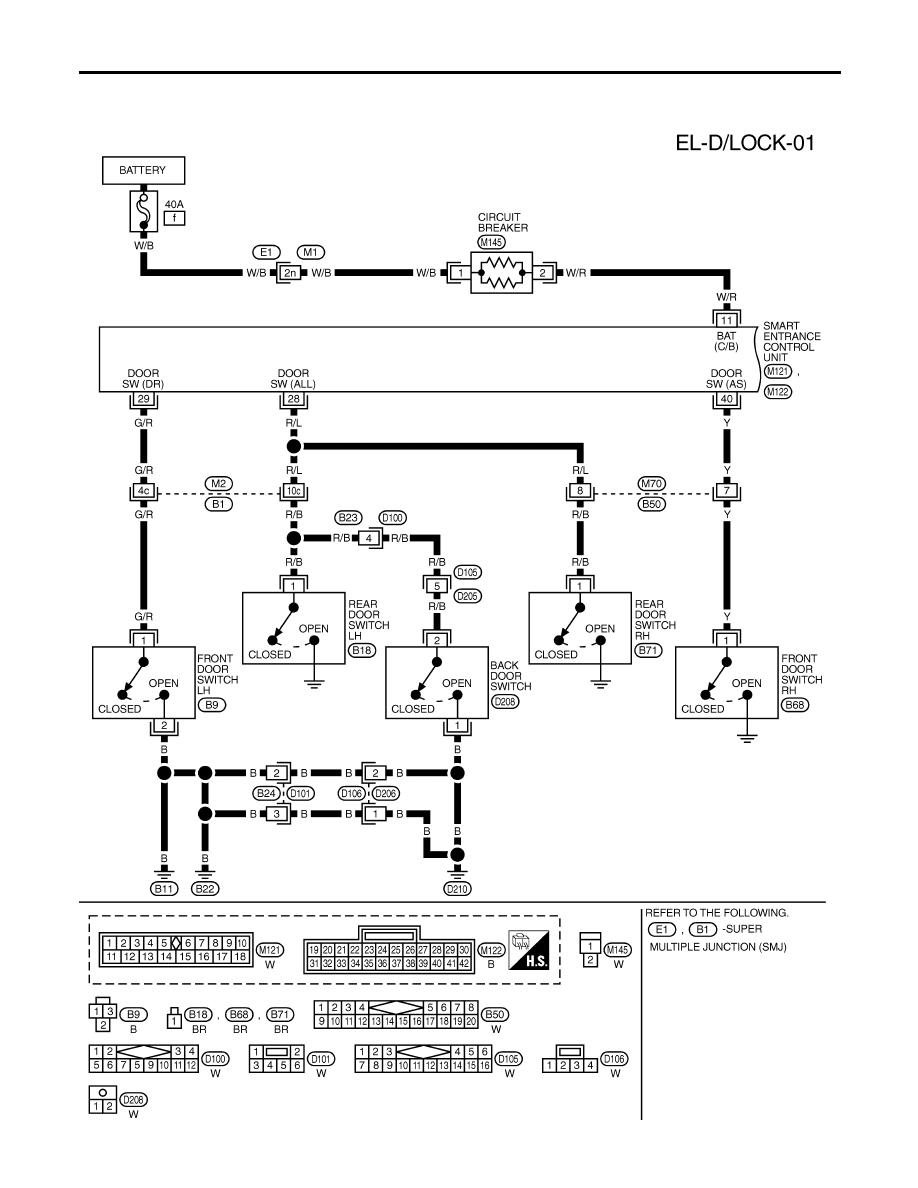

Wiring Diagram — D/LOCK —

NBEL0109

FIG. 1

NBEL0109S01

MEL848L

POWER DOOR LOCK

Wiring Diagram — D/LOCK —

EL-256
