MEL005H

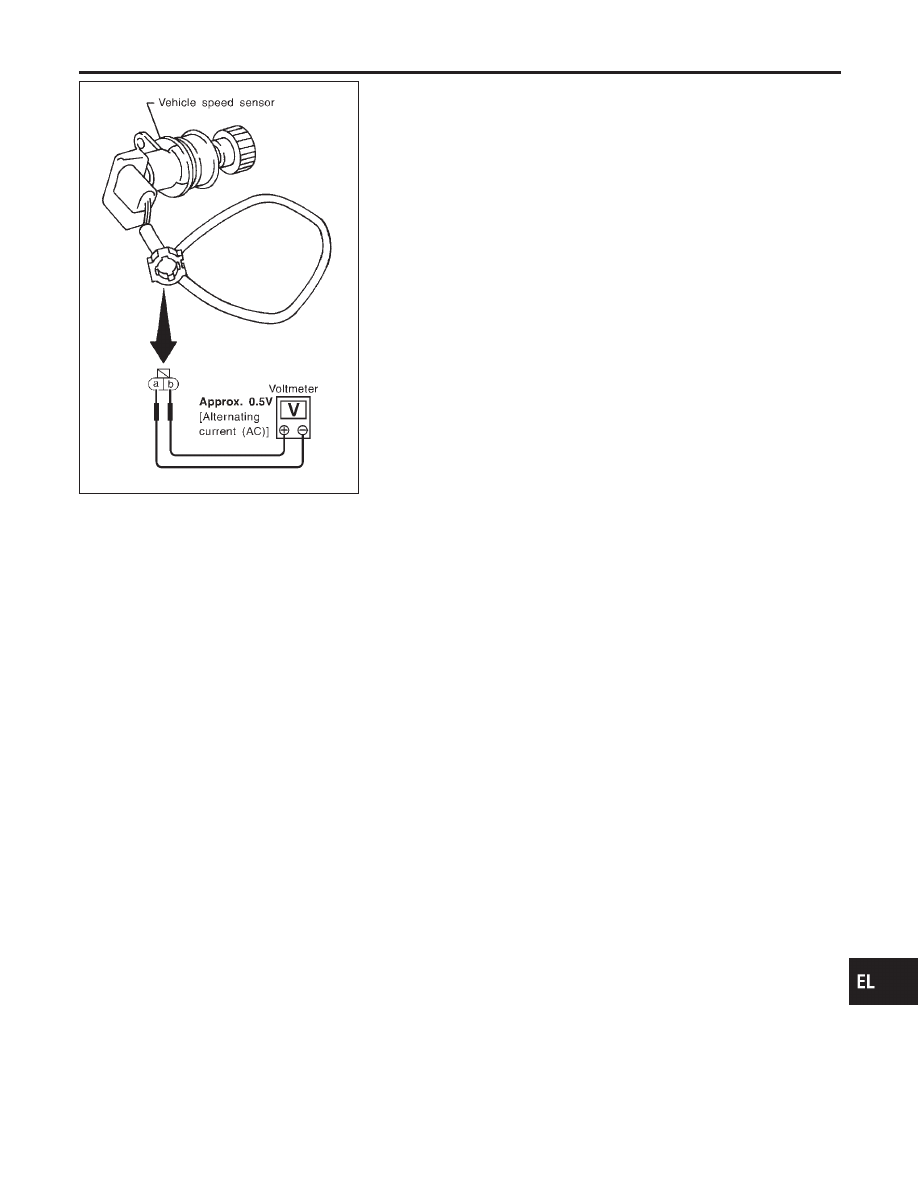

VEHICLE SPEED SENSOR SIGNAL CHECK

NBEL0202S04

1.

Remove vehicle speed sensor from transmission.

2.

Turn vehicle speed sensor pinion quickly and measure voltage
across a and b.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

METERS AND GAUGES

Electrical Components Inspection (Cont’d)

EL-109

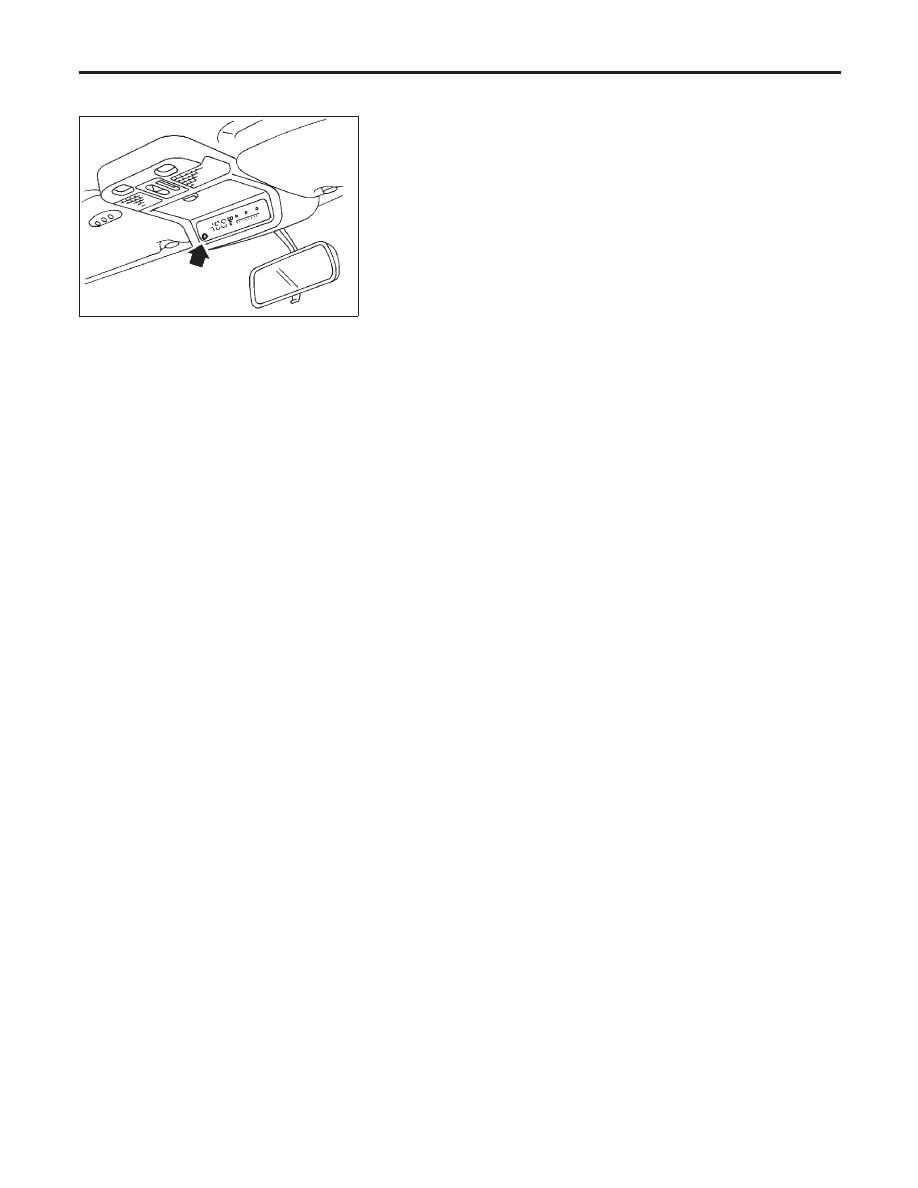

System Description

NBEL0153

SEL713U

This unit displays following items:

I

Earth magnetism and heading direction of vehicle.

I

Outside air temperature.

I

Caution for frozen road surfaces.

OUTSIDE TEMPERATURE DISPLAY

NBEL0153S01

Push the switch when the ignition key is in the “ACC” or “ON” position. The outside temperature will be dis-
played in “°F”.

I

Selecting the indication range
Push the switch to change from “°F” to “°C”.

I

When the outside temperature drops below freezing point, ICE is displayed on the unit.

I

When the outside temperature is between 55°C (130°F) and 70°C (158°F), the display shows 55°C
(130°F).

I

When the outside temperature is lower than −30°C (−20°F) or higher than 70°C (158°F), the display shows
only “---” though it is operating. This is not a problem.

I

The indicated temperature on the thermometer is not readily affected by engine heat. It changes only when
one of the following conditions is present.

a) The temperature detected by the ambient air temperature sensor is lower than the indicated temperature

on the thermometer.

b) The difference in temperature detected during a period of 40 seconds is less than 1°C (1.8°F) when vehicle

speed has been greater than 24 km/h (15 MPH) for more than 100 seconds.
(This is to prevent the indicated temperature from being affected by engine heat or cooling fan operation
during low-speed driving.)

c) The ignition key has been turned to the “OFF” position for more than 4 hours. (The engine is cold.)

DIRECTION DISPLAY

NBEL0153S02

Push the switch when the ignition key is in the “ACC” or “ON” position. The direction will be displayed.

COMPASS AND THERMOMETER

System Description

EL-110

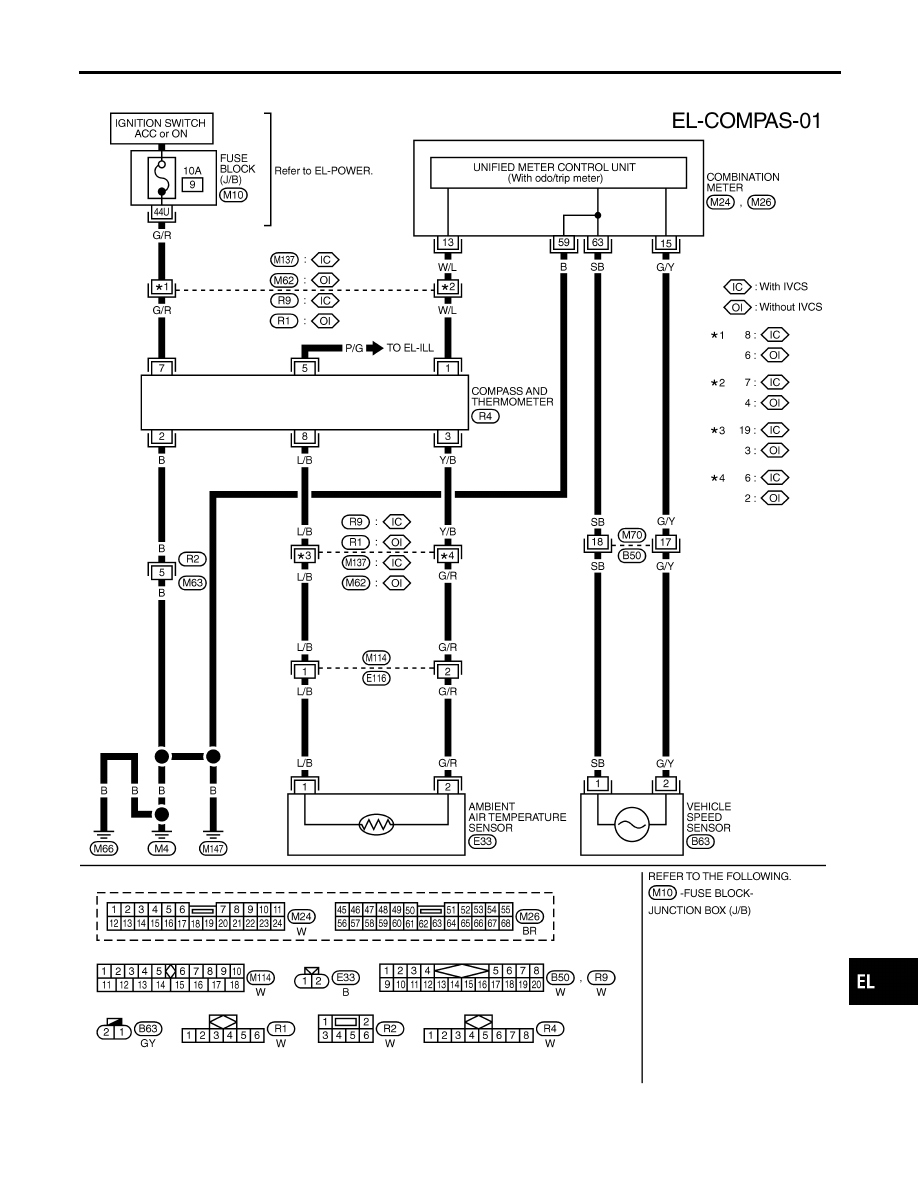

Wiring Diagram — COMPAS —

NBEL0154

MEL803L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

COMPASS AND THERMOMETER

Wiring Diagram — COMPAS —

EL-111

Trouble Diagnoses

NBEL0048

PRELIMINARY CHECK FOR THERMOMETER

NBEL0048S02

1

COOL DOWN CHECK

1. Turn the ignition key switch to the “ACC” position.
2. Cool down the ambient air temperature sensor with water or ice, so that the indicated temperature falls.

Does the indicated temperature fall?

Yes

©

GO TO 2.

No

©

The system is malfunctioning. Check the system following “INSPECTION/COMPASS
AND THERMOMETER”.

2

WARM UP CHECK

1. Leave the vehicle for 10 minutes, so that the indicated temperature rises.
2. With the ignition key in the “ACC” position, disconnect and reconnect the ambient air temperature sensor connector.

Does the indicated temperature rise?

Yes

©

The system is OK.

No

©

The system is malfunctioning. Check the system following “INSPECTION/COMPASS
AND THERMOMETER”.

NOTE:

I

When the outside temperature is between 55°C (130°F) and 70°C (158°F), the display shows 55°C
(130°F). When the outside temperature is lower than −30°C (−20°F) or higher than 70°C (158°F), the dis-
play shows only “---”.

I

The indicated temperature on the thermometer is not readily affected by engine heat. It changes only when
one of the following conditions is present.

a) The temperature detected by the ambient air temperature sensor is lower than the indicated temperature

on the thermometer.

b) The difference in temperature detected during a period of 40 seconds is less than 1°C (1.8°F) when vehicle

speed has been greater than 24 km/h (15 MPH) for more than 100 seconds.
(This is to prevent the indicated temperature from being affected by engine heat or cooling fan operation
during low-speed driving.)

c) The ignition key has been turned to the “OFF” position for more than 4 hours. (The engine is cold.)

INSPECTION/COMPASS AND THERMOMETER

NBEL0048S01

Symptom

Possible causes

Repair order

No display at all

1. 10A fuse
2. Ground circuit
3. Compass and thermometer

1. Check 10A fuse [No. 9, located in fuse block (J/B)].

Turn the ignition switch ON and verify that battery positive
voltage is at terminal 7 of compass and thermometer.

2. Check ground circuit for compass and thermometer.
3. Replace compass and thermometer.

Forward direction indi-
cation slips off the
mark or incorrect.

1. In manual correction mode (Bar

and display vanish.)

2. Zone variation change is not done.

1. Drive the vehicle and turn at an angle of 90°.
2. Perform the zone variation change.

Compass reading
remains unchanged.

1. Vehicle speed sensor is not

entered.

2. Compass and thermometer

1. Check harness for open or short between combination meter

terminal 13 and compass and thermometer terminal 1.

2. Replace compass and thermometer.

Displays wrong tem-
perature when ambient
temperature is between
−30°C (−20°F) and
55°C (130°F). (See
NOTE above.)

1. Check operation
2. Ambient air temperature sensor

circuit

3. Vehicle speed sensor is not

entered.

4. Ambient air temperature sensor
5. Compass and thermometer

1. Perform preliminary check shown above.
2. Check harness for open or short between ambient air tem-

perature sensor and compass and thermometer.

3. Check harness for open or short between combination meter

terminal 13 and compass and thermometer terminal 1.

4. Replace ambient air temperature sensor.
5. Replace compass and thermometer.

COMPASS AND THERMOMETER

Trouble Diagnoses
