9

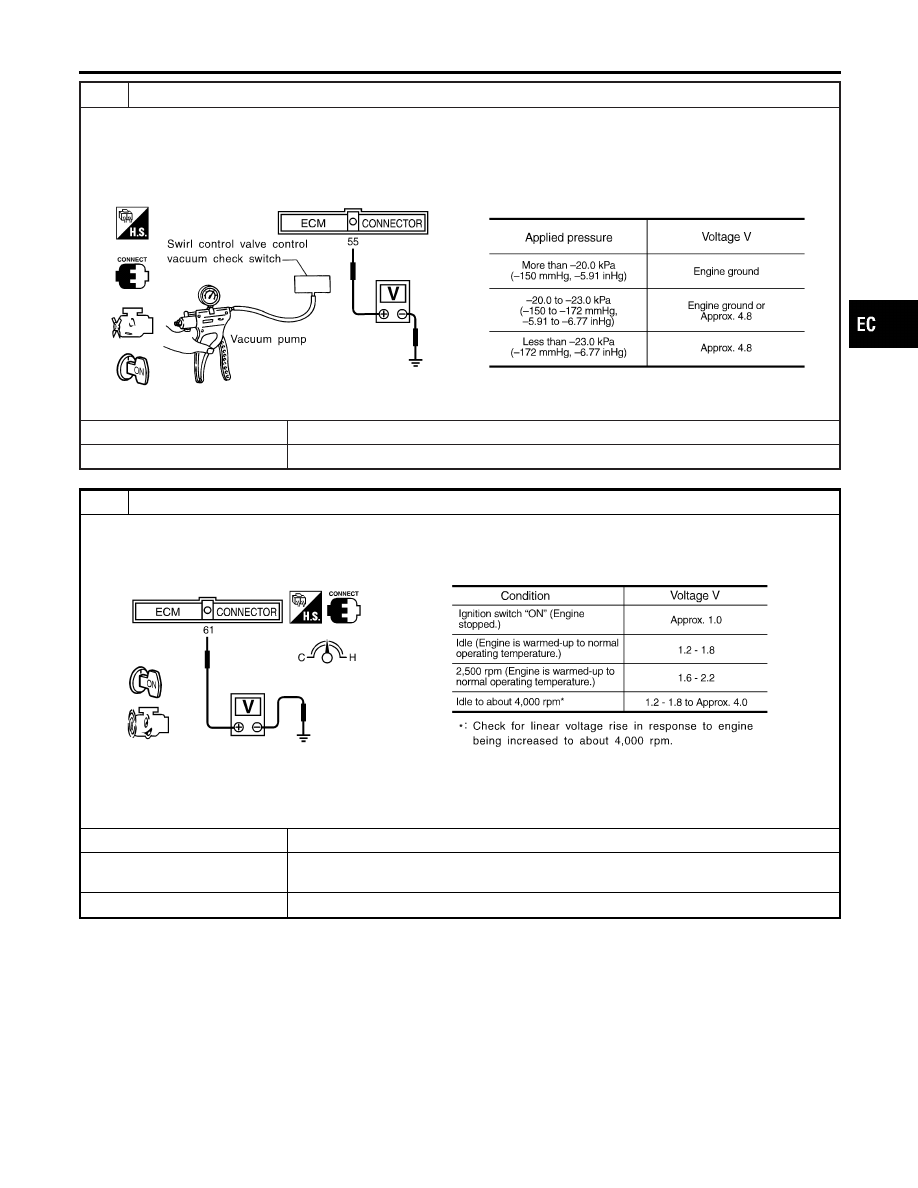

CHECK SWIRL CONTROL VALVE CONTROL VACUUM CHECK SWITCH

1. Turn ignition switch “OFF”.
2. Disconnect vacuum hose connected to swirl control valve control vacuum check switch.
3. Attach vacuum pump to swirl control valve control vacuum check switch.
4. Turn ignition switch “ON”.
5. Check voltage between ECM terminal 55 and ground under the following conditions.

SEF709X

OK or NG

OK

©

GO TO 10.

NG

©

Replace swirl control valve control vacuum check switch.

10

CHECK MASS AIR FLOW SENSOR

1. Reconnect harness connectors disconnected.
2. Start engine and warm it up to normal operating temperature.
3. Check voltage between ECM terminal 61 (Mass air flow sensor signal) and ground.

SEF298X

4. If the voltage is out of specification, disconnect MAFS harness connector and connect it again.

Then repeat above check.

OK or NG

OK (With CONSULT-II)

©

GO TO 11.

OK (Without CONSULT-
II)

©

GO TO 12.

NG

©

Replace mass air flow sensor.

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1130 SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

Diagnostic Procedure (Cont’d)

EC-471

11

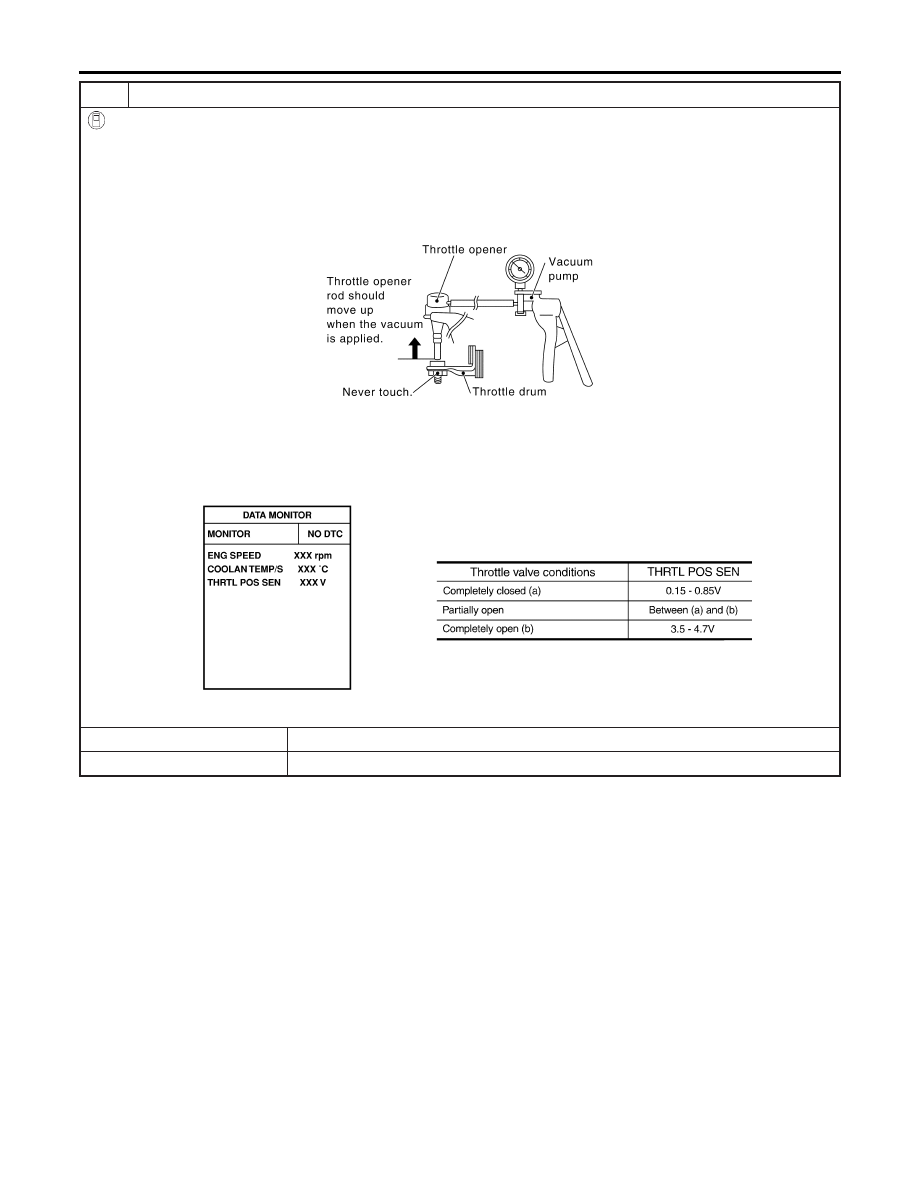

CHECK THROTTLE POSITION SENSOR

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Stop engine (ignition switch OFF).
3. Remove the vacuum hose connected to the throttle opener.
4. Connect suitable vacuum hose to the vacuum pump and the opener.
5. Apply vacuum [more than −40.0 kPa (−300 mmHg, −11.81 inHg)] until the throttle drum becomes free from the rod of

the throttle opener.

SEF793W

6. Turn ignition switch ON.
7. Select “DATA MONITOR” mode with CONSULT-II.
8. Check voltage of “THRTL POS SEN” under the following conditions.

Voltage measurement must be made with throttle position sensor installed in vehicle.

SEF062Y

OK or NG

OK

©

GO TO 14.

NG

©

GO TO 13.

DTC P1130 SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

Diagnostic Procedure (Cont’d)

EC-472

12

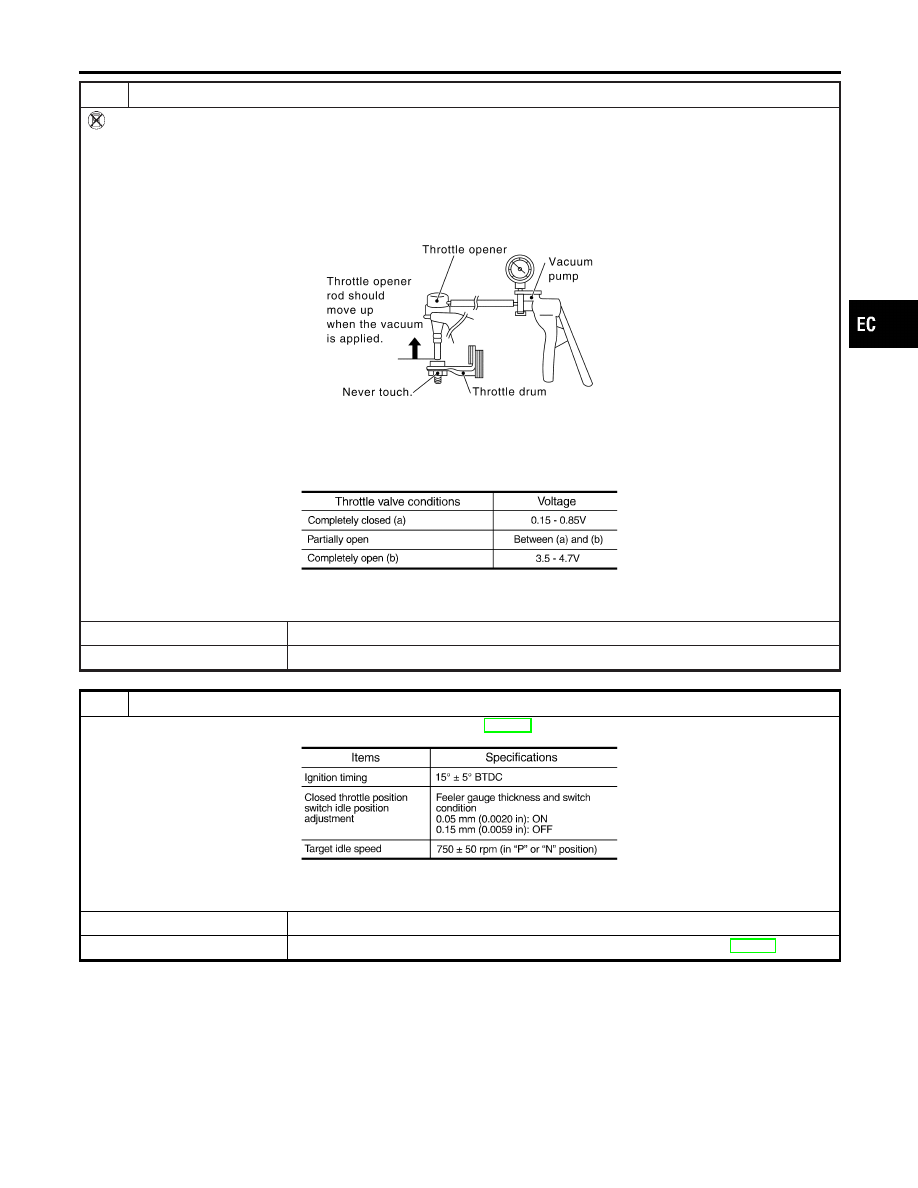

CHECK THROTTLE POSITION SENSOR

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Stop engine (ignition switch OFF).
3. Remove the vacuum hose connected to the throttle opener.
4. Connect suitable vacuum hose to the vacuum pump and the opener.
5. Apply vacuum [more than −40.0 kPa (−300 mmHg, −11.81 inHg)] until the throttle drum becomes free from the rod of

the throttle opener.

SEF793W

6. Turn ignition switch ON.
7. Check voltage between ECM terminal 91 (Throttle position sensor signal) and ground.

Voltage measurement must be made with throttle position sensor installed in vehicle.

MTBL0231

OK or NG

OK

©

GO TO 14.

NG

©

GO TO 13.

13

ADJUST CLOSED THROTTLE POSITION SWITCH

Adjust closed throttle position switch. Refer to “Basic Inspection”, EC-101.

MTBL0655

OK or NG

OK

©

GO TO 14.

NG

©

Replace throttle position sensor. To adjust it, perform “Basic Inspection”, EC-101.

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1130 SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

Diagnostic Procedure (Cont’d)

EC-473

14

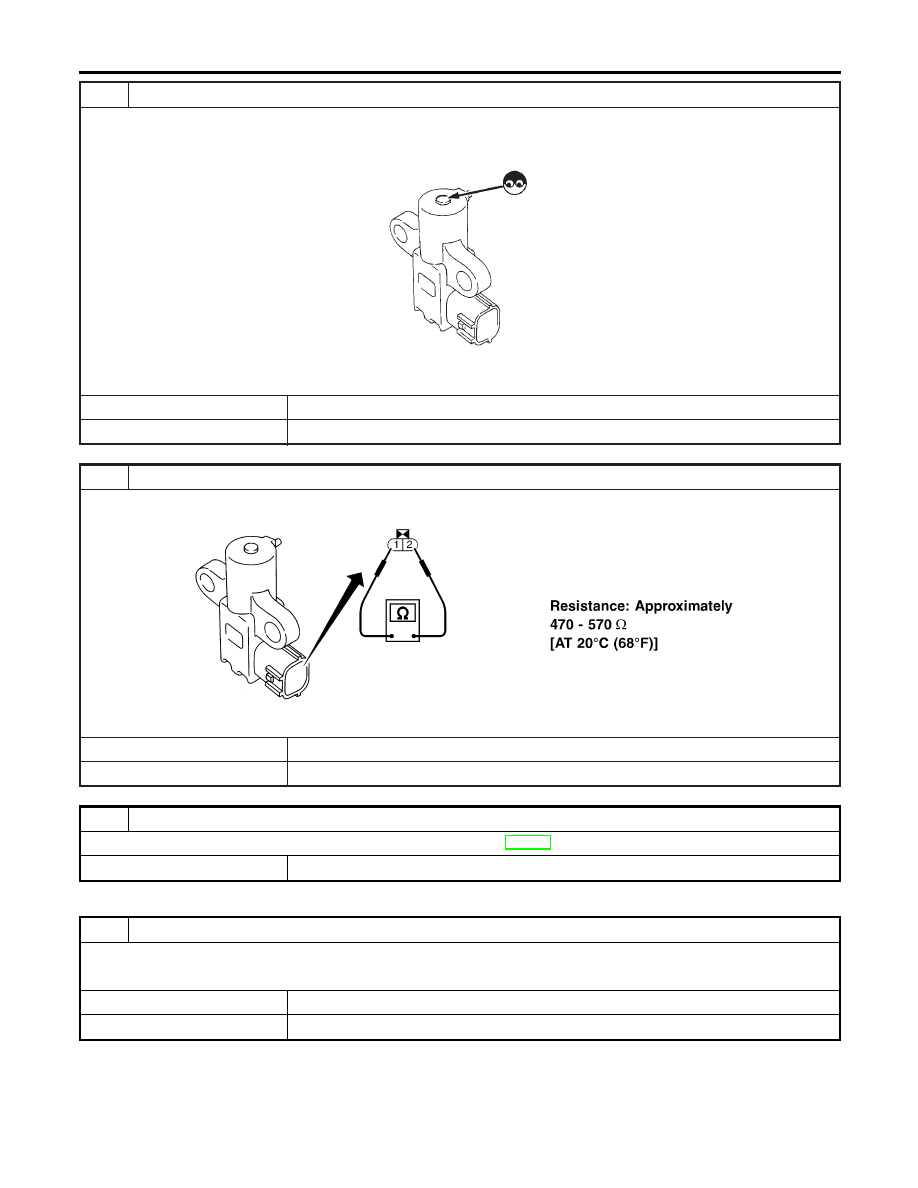

CHECK CRANKSHAFT POSITION SENSOR (REF)-I

1. Turn ignition switch “OFF”.
2. Loosen the fixing bolts and remove the CKPS (REF).
3. Visually check the CKPS (REF) for chipping.

SEF585P

OK or NG

OK

©

GO TO 15.

NG

©

Replace crankshaft position sensor (REF).

15

CHECK CRANKSHAFT POSITION SENSOR (REF)-II

Check resistance between CKPS (REF) terminals 1 and 2.

SEF350X

OK or NG

OK

©

GO TO 16.

NG

©

Replace crankshaft position sensor (REF).

16

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-140.

©

INSPECTION END

PROCEDURE C

NBEC0530S03

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 3.
