7

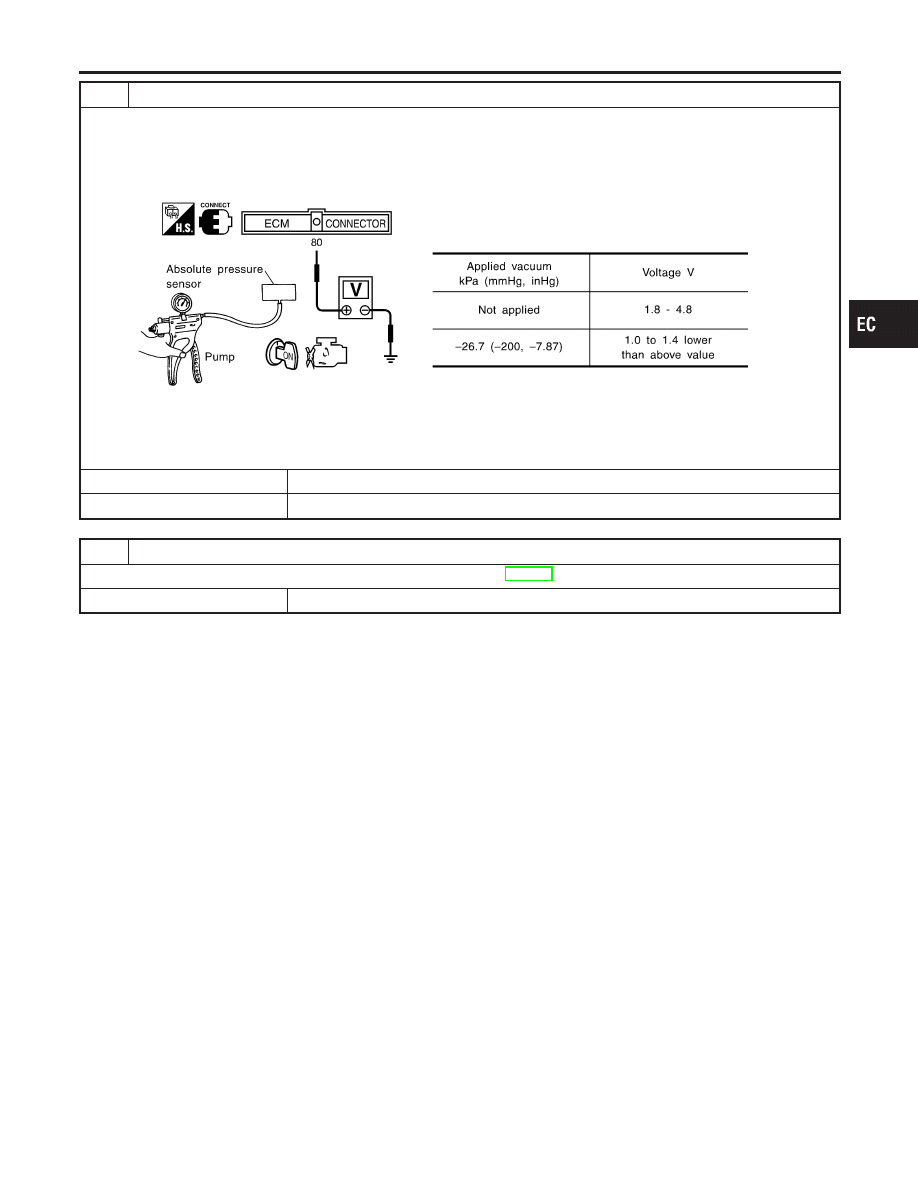

CHECK ABSOLUTE PRESSURE SENSOR

1. Remove absolute pressure sensor with its harness connector connected.
2. Remove hose from absolute pressure sensor.
3. Install a vacuum pump to absolute pressure sensor.
4. Turn ignition switch “ON” and check output voltage between ECM terminal 80 and engine ground under the following

conditions.

SEF300XA

CAUTION:

I

Always calibrate the vacuum pump gauge when using it.

I

Do not apply below −93.3 kPa (–700 mmHg, –27.56 inHg) or over 101.3 kPa (760 mmHg, 29.92 inHg) of pressure.

OK or NG

OK

©

GO TO 8.

NG

©

Replace absolute pressure sensor.

8

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-140.

©

INSPECTION END

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0105 ABSOLUTE PRESSURE SENSOR

Diagnostic Procedure (Cont’d)

EC-163

SEF962Y

SEF012P

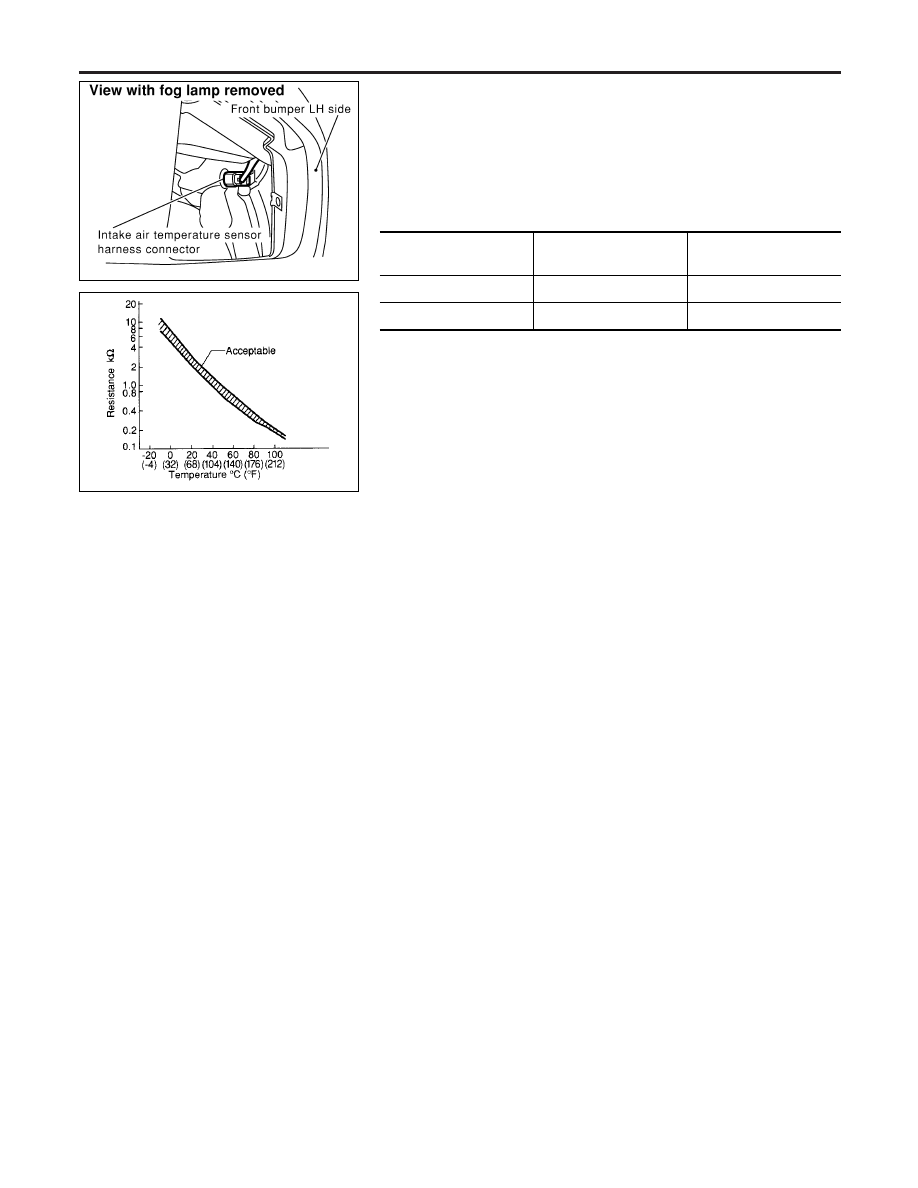

Component Description

NBEC0064

The intake air temperature sensor is mounted to the air duct hous-
ing. The sensor detects intake air temperature and transmits a sig-
nal to the ECM.
The temperature sensing unit uses a thermistor which is sensitive
to the change in temperature. Electrical resistance of the thermistor
decreases in response to the temperature rise.
<Reference data>

Intake air

temperature

°C (°F)

Voltage*

V

Resistance

k

Ω

20 (68)

3.5

2.1 - 2.9

80 (176)

1.23

0.27 - 0.38

*: These data are reference values and are measured between ECM terminal 64
(Intake air temperature sensor) and body ground.

CAUTION:

Do not use ECM ground terminals when measuring input/
output voltage. Doing so may result in damage to the ECM’s
transistor. Use a ground other than ECM terminals, such as
the ground.

On Board Diagnosis Logic

NBEC0065

Malfunction is detected when
(Malfunction A) an excessively low or high voltage from the sen-
sor is sent to ECM,
(Malfunction B) rationally incorrect voltage from the sensor is sent
to ECM, compared with the voltage signal from engine coolant
temperature sensor.

Possible Cause

NBEC0428

I

Harness or connectors
(The sensor circuit is open or shorted.)

I

Intake air temperature sensor

DTC Confirmation Procedure

NBEC0066

Perform “PROCEDURE FOR MALFUNCTION A” first. If 1st trip
DTC cannot be confirmed, perform “PROCEDURE FOR MAL-
FUNCTION B”.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.

DTC P0110 INTAKE AIR TEMPERATURE SENSOR

Component Description

EC-164

SEF058Y

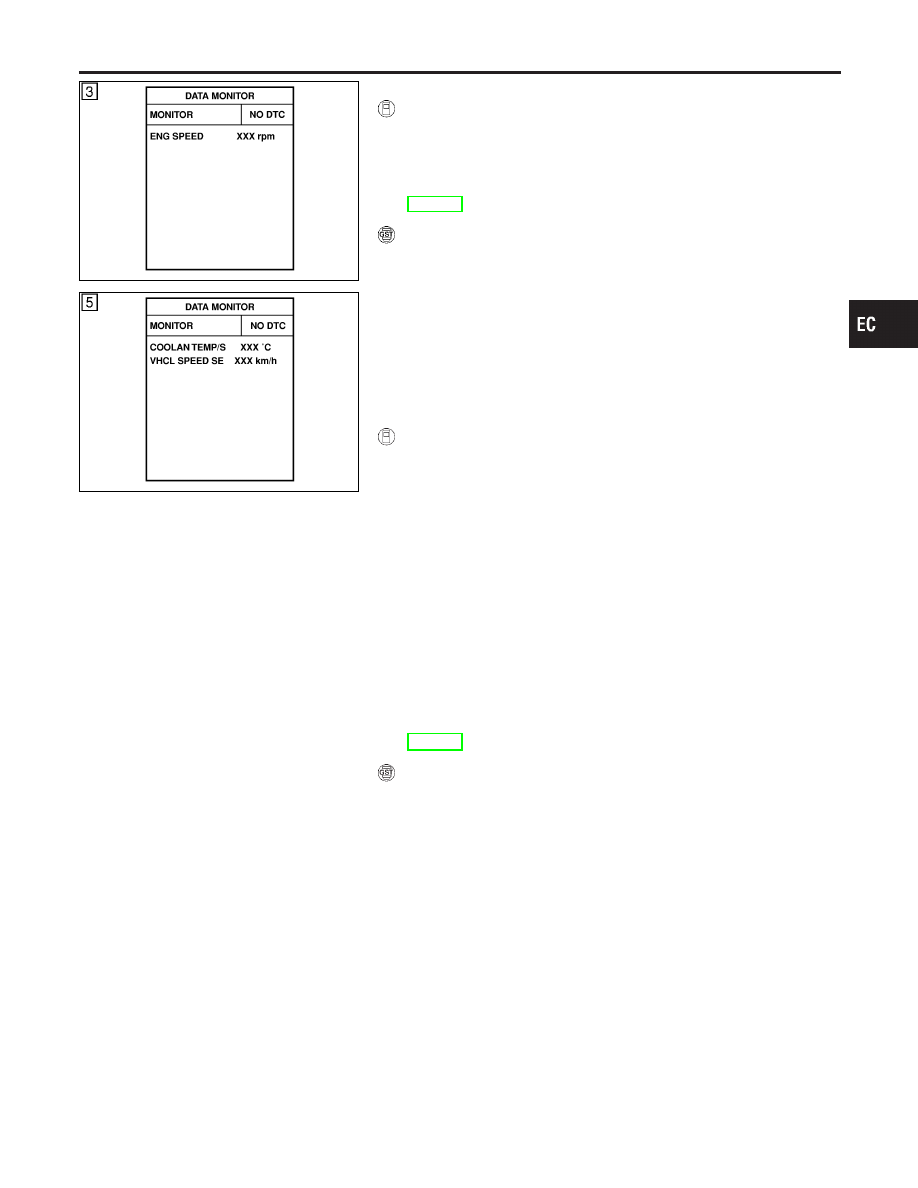

PROCEDURE FOR MALFUNCTION A

NBEC0066S01

With CONSULT-II

NBEC0066S0101

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Wait at least 5 seconds.

4)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-167.

With GST

NBEC0066S0102

Follow the procedure “With CONSULT-II” above.

SEF176Y

PROCEDURE FOR MALFUNCTION B

NBEC0066S02

CAUTION:

Always drive vehicle at a safe speed.
TESTING CONDITION:
This test may be conducted with the drive wheels lifted in the
shop or by driving the vehicle. If a road test is expected to be
easier, it is unnecessary to lift the vehicle.

With CONSULT-II

NBEC0066S0201

1)

Wait until engine coolant temperature is less than 90°C
(194°F).

a)

Turn ignition switch “ON”.

b)

Select “DATA MONITOR” mode with CONSULT-II.

c)

Check the engine coolant temperature.

d)

If the engine coolant temperature is not less than 90°C
(194°F), turn ignition switch “OFF” and cool down engine.

I

Perform the following steps before engine coolant temperature
is above 90°C (194°F).

2)

Turn ignition switch “ON”.

3)

Select “DATA MONITOR” mode with CONSULT-II.

4)

Start engine.

5)

Hold vehicle speed at more than 70 km/h (43 MPH) for 100
consecutive seconds.

6)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-167.

With GST

NBEC0066S0202

Follow the procedure “With CONSULT-II” above.

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0110 INTAKE AIR TEMPERATURE SENSOR

DTC Confirmation Procedure (Cont’d)

EC-165

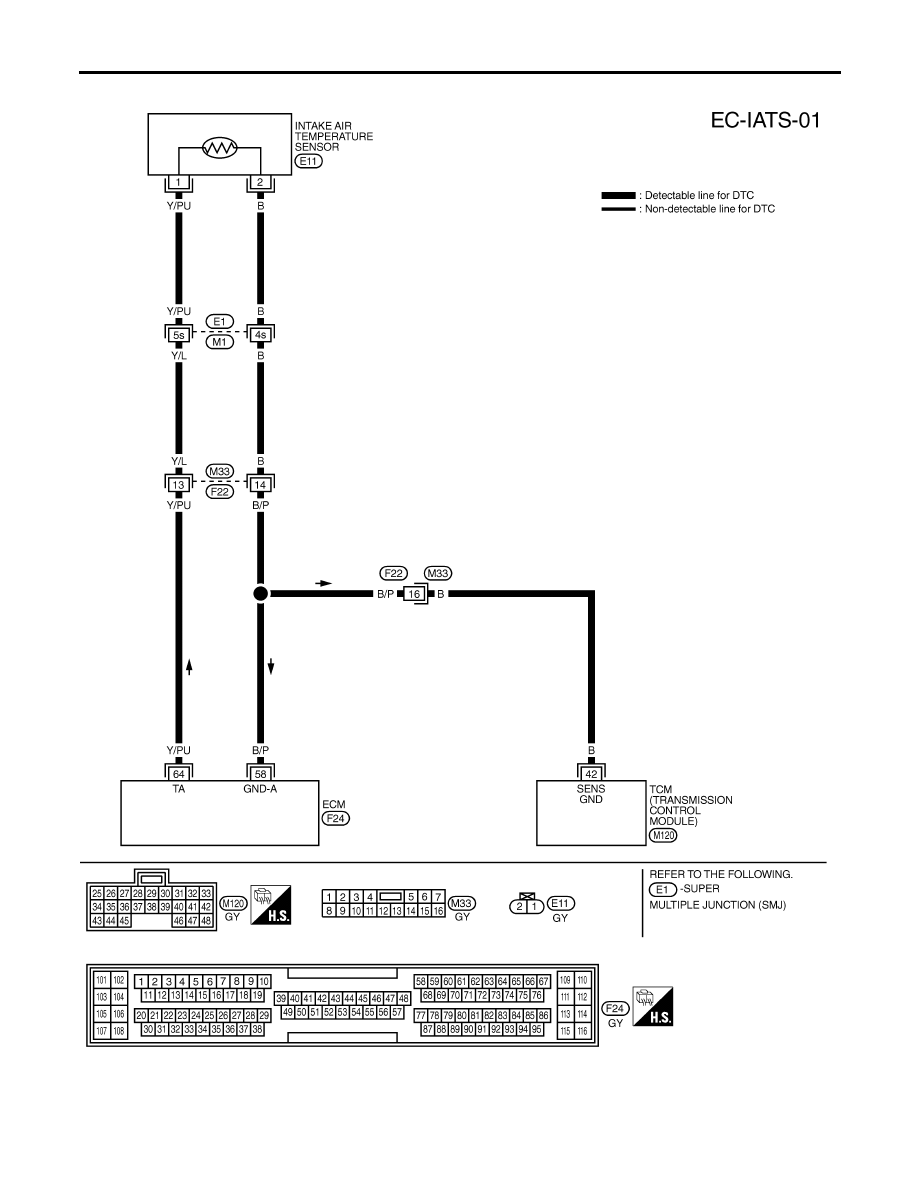

Wiring Diagram

NBEC0067

MEC944C

DTC P0110 INTAKE AIR TEMPERATURE SENSOR

Wiring Diagram

EC-166
