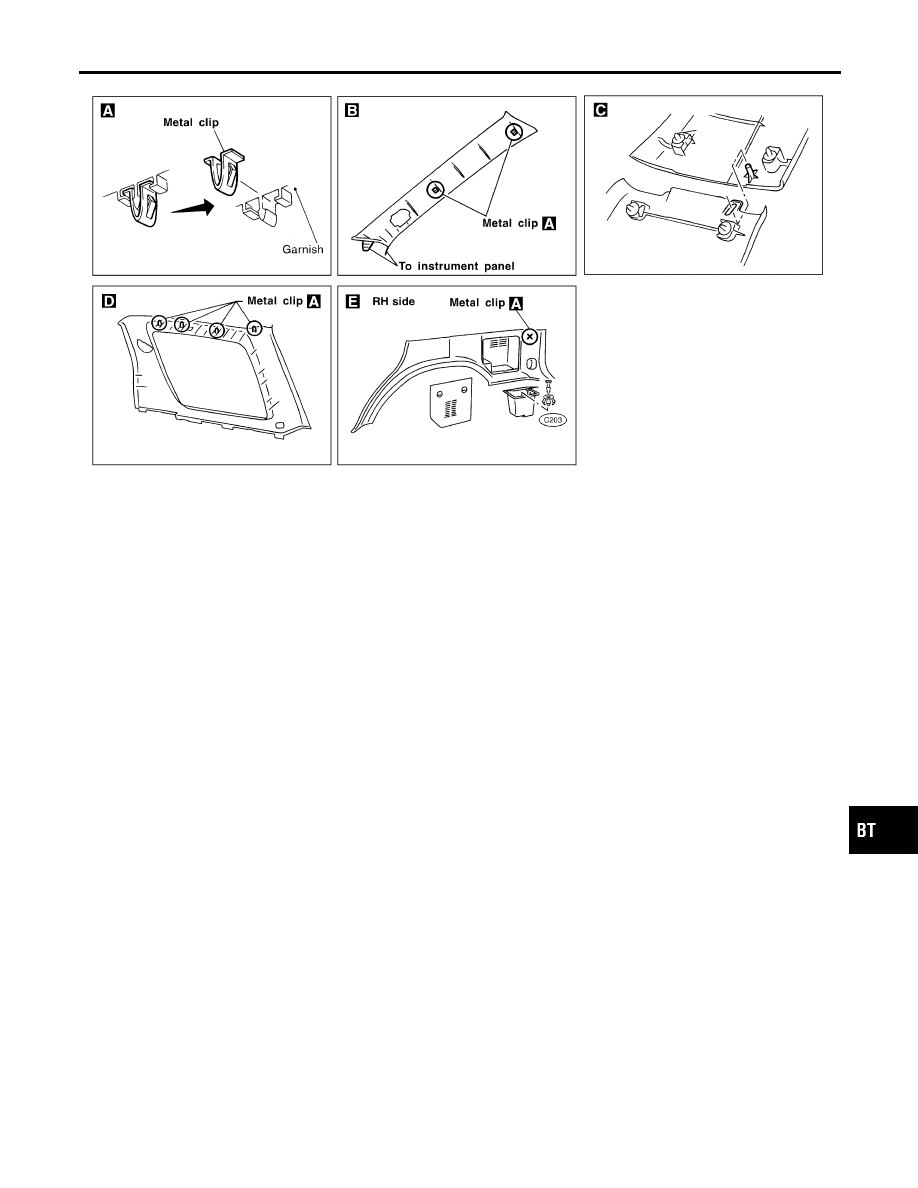

SIDE AND FLOOR TRIM

Removal and Installation (Cont’d)

BT-29

Removal and Installation

NBBT0010

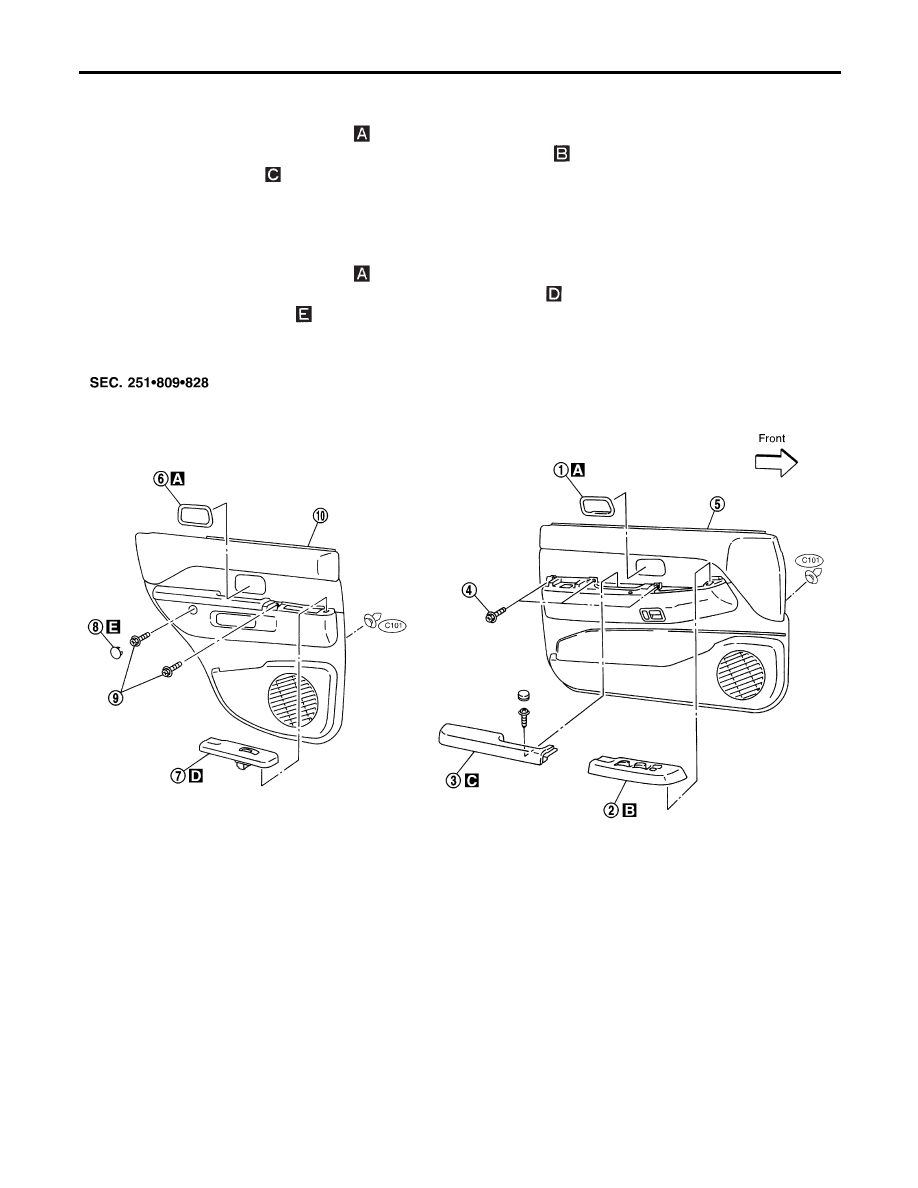

Front Door Trim

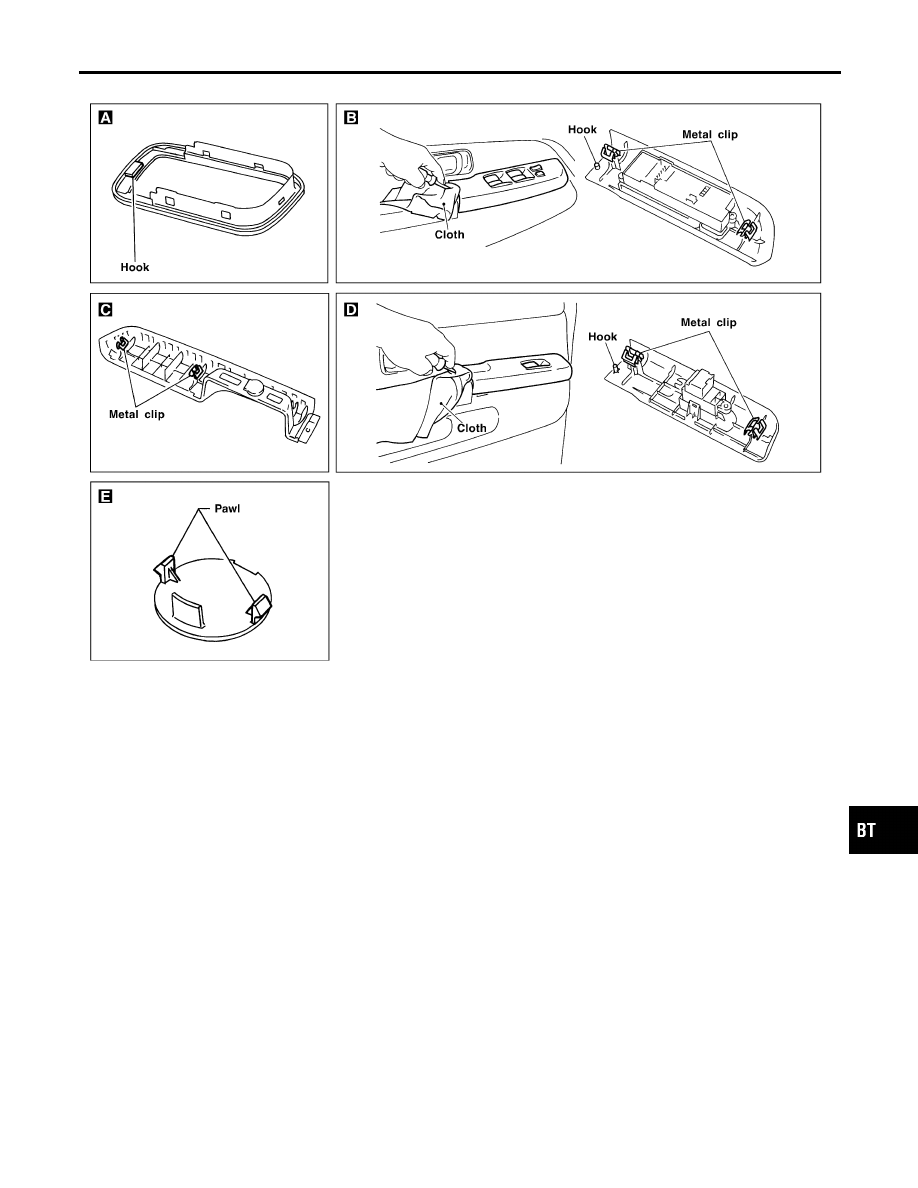

1. Remove inside handle escutcheon.
2. Remove power window switch, then disconnect the connectors.
3. Remove door armrest.
4. Remove bolts securing door finisher.
5. Pull on door finisher to remove clips from door panel and remove door finisher, then disconnect glass hatch

and fuel lid opener switch connector.

Rear Door Trim
6. Remove inside handle escutcheon.
7. Remove power window switch, then disconnect the connector.
8. Remove door armrest cap.
9. Remove bolts securing door finisher.
10. Pull on door finisher to remove clips from door panel and remove door finisher.

SBT696

DOOR TRIM

Removal and Installation

BT-30

SBT697

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

HA

SC

EL

IDX

DOOR TRIM

Removal and Installation (Cont’d)

BT-31

Removal and Installation

NBBT0011

1. Remove front and rear seats. Refer to “FRONT SEAT” and “REAR SEAT” for details, BT-41, BT-44.
2. Remove front and rear seat belts. Refer to RS-4 and RS-5, “Front Seat Belt” and “Rear Seat Belt” for

details.

3. Remove body side trim. Refer to “SIDE AND FLOOR TRIM” for details, BT-28.
4. Remove roof console assembly.
5. Remove inside mirror assembly.
6. Remove sun visors.
7. Remove interior lamp assembly and luggage room lamp assembly.
8. Remove assist grips.
9. Remove clips securing headlining.
10. Remove rear roof garnish.
11. Remove headlining from vehicle through either back door.

ROOF TRIM

Removal and Installation

BT-32
