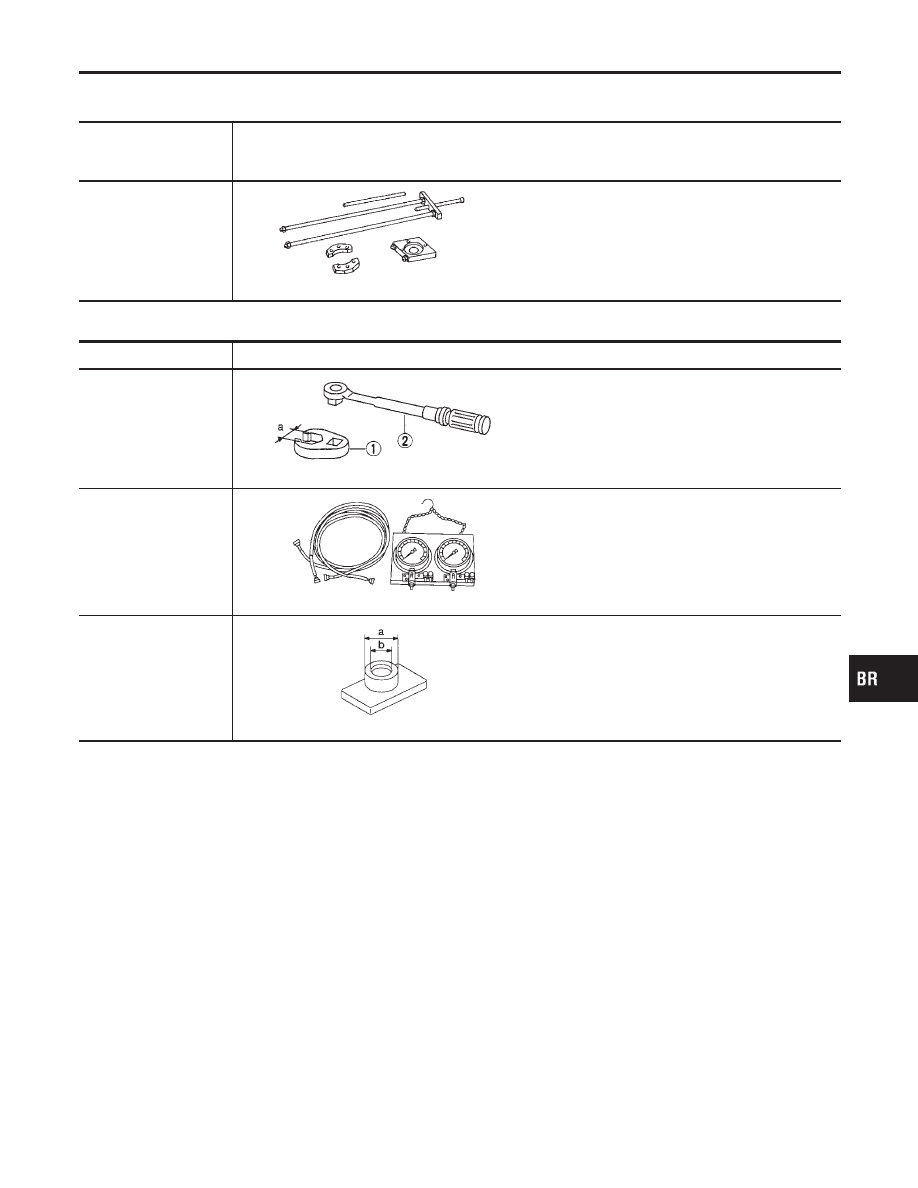

Special Service Tools

NBBR0004

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

KV40106500
(J25852-B)
Rear wheel bearing
puller

NT724

Removing rear wheel sensor rotor

Commercial Service Tools

NBBR0005

Tool name

Description

1 Flare nut crowfoot
2 Torque wrench

NT360

Removing and installing each brake piping
a: 10 mm (0.39 in)

Brake fluid pressure
gauge

NT151

Measuring brake fluid pressure

Rear wheel sensor rotor
drift

NT509

Installing rear wheel sensor rotor
a: 75 mm (2.95 in) dia.
b: 63 mm (2.48 in) dia.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

PREPARATION

Special Service Tools

BR-5

NBBR0085

NVH

T

roubleshooting

Chart

NBBR0085S01

Use

the

chart

below

to
help

you

find

the

cause

of
the

symptom.

If

necessary

,

repair

or
replace

these

parts.

Reference

page

BR-22, 28

BR-22, 28

BR-26

BR-22

—

—

BR-24, 28

—

—

—

BR-25

BR-28

PD-3

PD-3

AX-3

AX-3

SU-3

SU-3

SU-3

ST-6

Possible

cause

and

SUSPECTED

P

A

R

T

S

Linings or pads - damaged

Linings or pads - uneven wear

Return spring damaged

Shims damaged

Rotor or drum imbalance

Rotor or drum damage

Rotor or drum runout

Rotor or drum deformation

Rotor or drum deflection

Rotor or drum rust

Rotor thickness variation

Drum out of round

PROPELLER SHAFT

DIFFERENTIAL

DRIVE SHAFT

AXLE

SUSPENSION

TIRES

ROAD WHEEL

STEERING

Symptom

BRAKE

Noise

××××

××××××××

Shake

×

×

××××××

Shimmy

,

Judder

××××××××

×××××

×

:

Applicable

NOISE,

V

IBRATION

AND

HARSHNESS

(NVH)

T

ROUBLESHOOTING

NVH

T

roubleshooting

Chart

BR-6

SBR451D

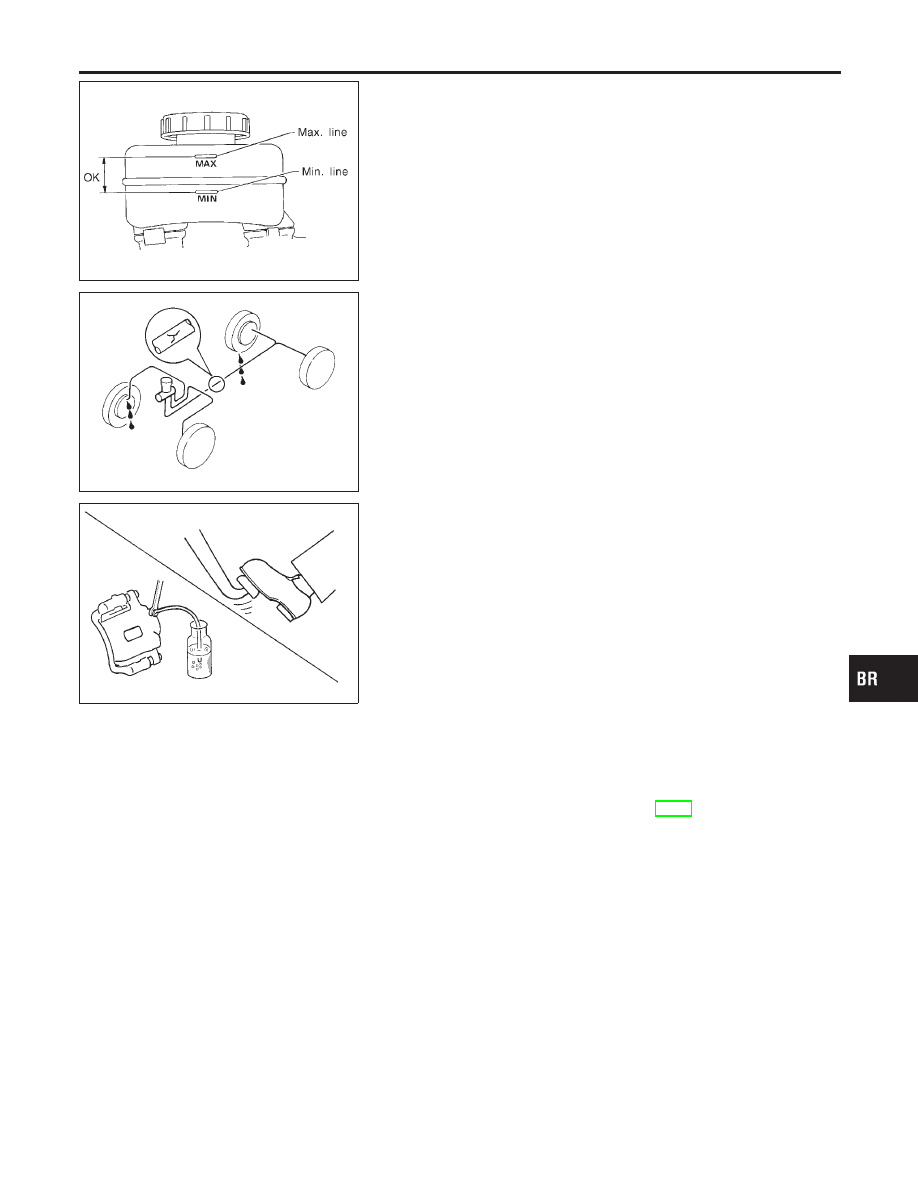

Checking Brake Fluid Level

NBBR0006

I

Check fluid level in reservoir tank. It should be between Max
and Min lines on reservoir tank.

I

If fluid level is extremely low, check brake system.

I

If the brake warning lamp comes on, check brake fluid level
switch and parking brake switch.

SBR389C

Checking Brake Line

NBBR0007

CAUTION:

If leakage occurs around joints, retighten or, if necessary,
replace damaged parts.
1.

Check brake lines (tubes and hoses) for cracks, deterioration
or other damage. Replace any damaged parts.

2.

Check for oil leakage by fully depressing brake pedal while
engine is running.

SBR419C

Changing Brake Fluid

NBBR0008

CAUTION:

I

Refill with new brake fluid “DOT 3”.

I

Always keep fluid level higher than minimum line on res-
ervoir tank.

I

Never reuse drained brake fluid.

I

Be careful not to splash brake fluid on painted areas; it
may cause paint damage. If brake fluid is splashed on
painted areas, wash it away with water immediately.

1.

Clean inside of reservoir tank, and refill with new brake fluid.

2.

Connect a vinyl tube to each air bleeder valve.

3.

Drain brake fluid from each air bleeder valve by depressing
brake pedal.

4.

Refill until brake fluid comes out of each air bleeder valve.
Use same procedure as in bleeding hydraulic system to refill
brake fluid.
Refer to “Bleeding Brake System”, BR-8.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

ON-VEHICLE SERVICE

Checking Brake Fluid Level

BR-7

SBR995

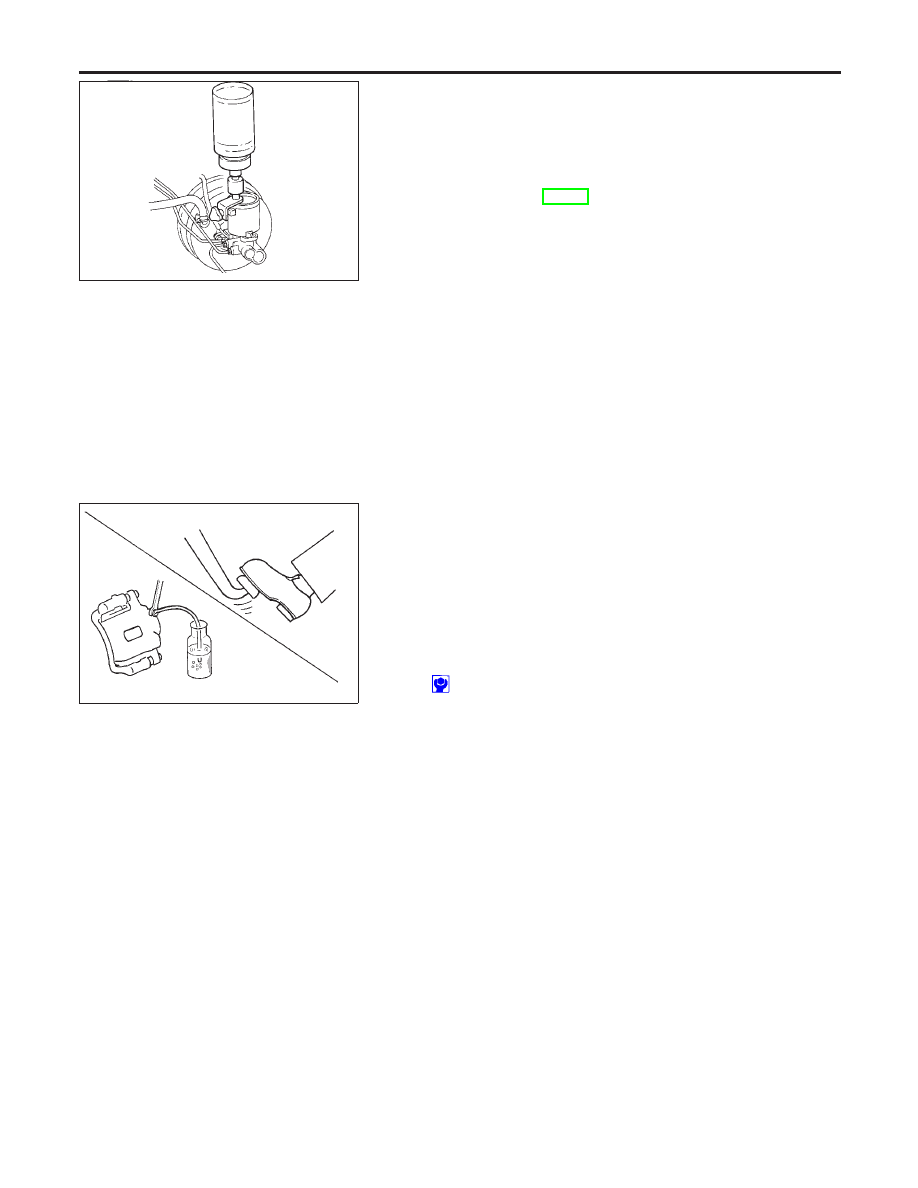

Bleeding Brake System

=NBBR0009

CAUTION:

I

Carefully monitor brake fluid level at master cylinder dur-
ing bleeding operation.

I

If master cylinder is suspected to have air inside, bleed air
from master cylinder first. Refer to “Installation”, “MAS-
TER CYLINDER”, BR-18.

I

Fill reservoir with new brake fluid “DOT 3”. Make sure it is
full at all times while bleeding air out of system.

I

Place a container under master cylinder to avoid spillage
of brake fluid.

I

Turn ignition switch OFF and disconnect ABS actuator
and electric unit connectors or battery ground cable.

I

Bleed air in the following order.

1. LSV air bleeder (4WD)
2. Left rear brake
3. Right rear brake
4. Left front brake
5. Right front brake

SBR419C

1.

Connect a transparent vinyl tube to air bleeder valve.

2.

Fully depress brake pedal several times.

3.

With brake pedal depressed, open air bleeder valve to release
air.

4.

Close air bleeder valve.

5.

Release brake pedal slowly.

6.

Repeat steps 2. through 5. until clear brake fluid comes out of
air bleeder valve.

7.

Tighten air bleeder valve.

: 7 - 9 N·m (0.7 - 0.9 kg-m, 61 - 78 in-lb)

ON-VEHICLE SERVICE

Bleeding Brake System

BR-8
