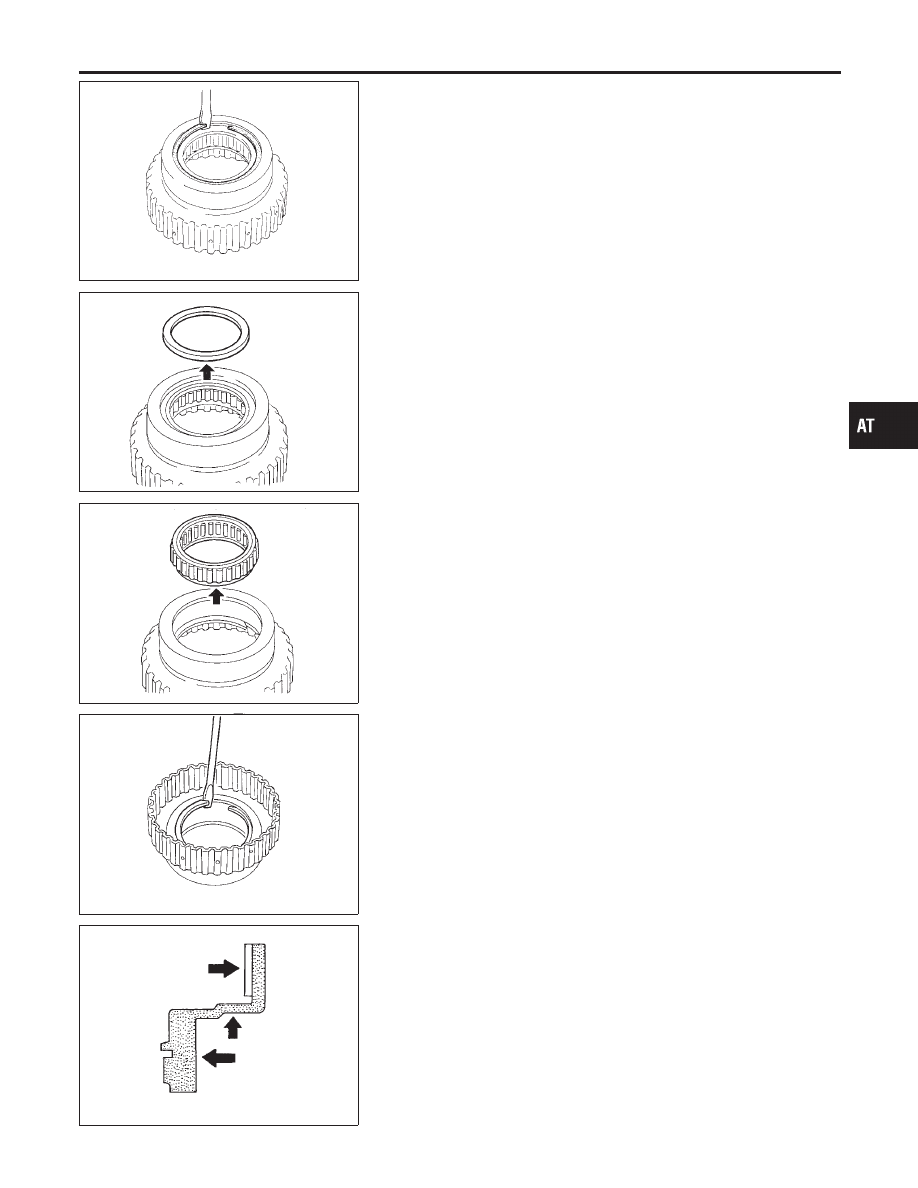

INSPECTION

NBAT0142

Forward Clutch Drum

NBAT0142S01

I

Check spline portion for wear or damage.

I

Check frictional surfaces of low one-way clutch and needle
bearing for wear or damage.

SAT893A

Needle Bearing and Low One-way Clutch

NBAT0142S02

I

Check frictional surface for wear or damage.

SAT214G

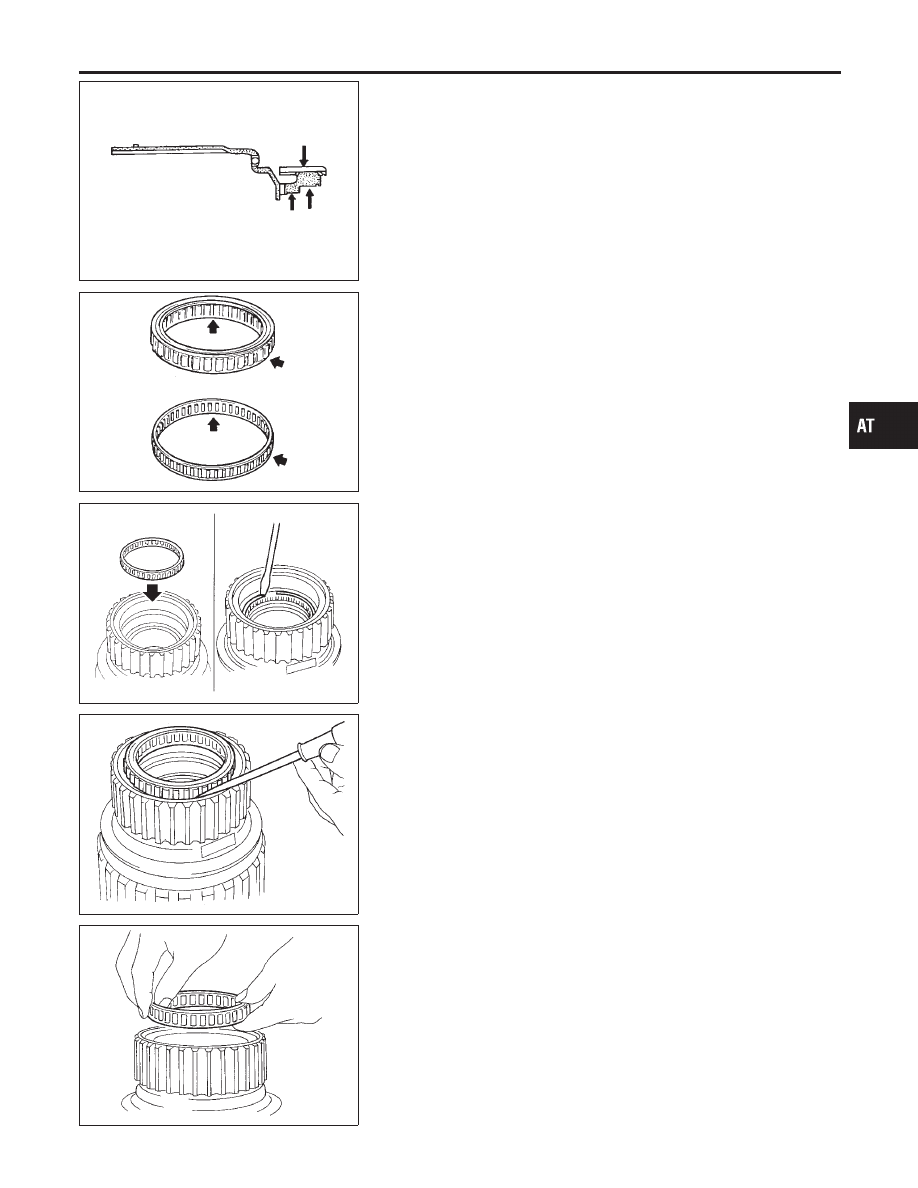

ASSEMBLY

NBAT0143

1.

Install needle bearing in forward clutch drum.

2.

Install snap ring onto forward clutch drum.

SAT894A

3.

Install low one-way clutch onto forward clutch drum by push-
ing the roller in evenly.

SAT895A

I

Install low one-way clutch with flange facing rearward.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Forward Clutch Drum Assembly (Cont’d)

AT-329

SAT887A

4.

Install side plate onto forward clutch drum.

5.

Install snap ring onto forward clutch drum.

Rear Internal Gear and Forward Clutch Hub

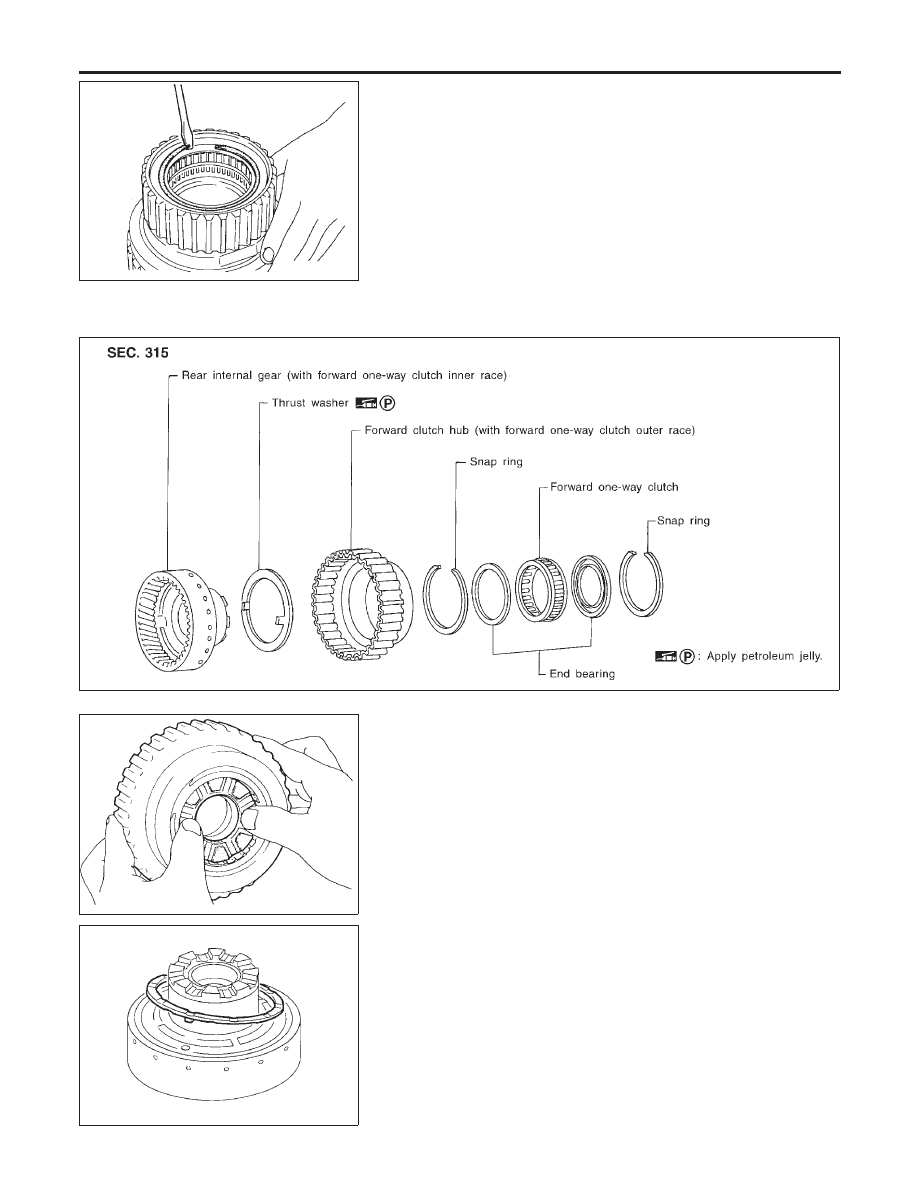

COMPONENTS

NBAT0144

SAT896AA

SAT897A

DISASSEMBLY

NBAT0145

1.

Remove rear internal gear by pushing forward clutch hub for-
ward.

SAT898A

2.

Remove thrust washer from rear internal gear.

REPAIR FOR COMPONENT PARTS

Forward Clutch Drum Assembly (Cont’d)

AT-330

SAT899A

3.

Remove snap ring from forward clutch hub.

SAT900A

4.

Remove end bearing.

SAT955A

5.

Remove forward one-way clutch and end bearing as a unit
from forward clutch hub.

SAT901A

6.

Remove snap ring from forward clutch hub.

SAT902A

INSPECTION

NBAT0146

Rear Internal Gear and Forward Clutch Hub

NBAT0146S01

I

Check gear for excessive wear, chips or cracks.

I

Check frictional surfaces of forward one-way clutch and thrust
washer for wear or damage.

I

Check spline for wear or damage.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Rear Internal Gear and Forward Clutch Hub (Cont’d)

AT-331

SAT903A

Snap Ring and End Bearing

NBAT0146S02

I

Check for deformation or damage.

SAT901A

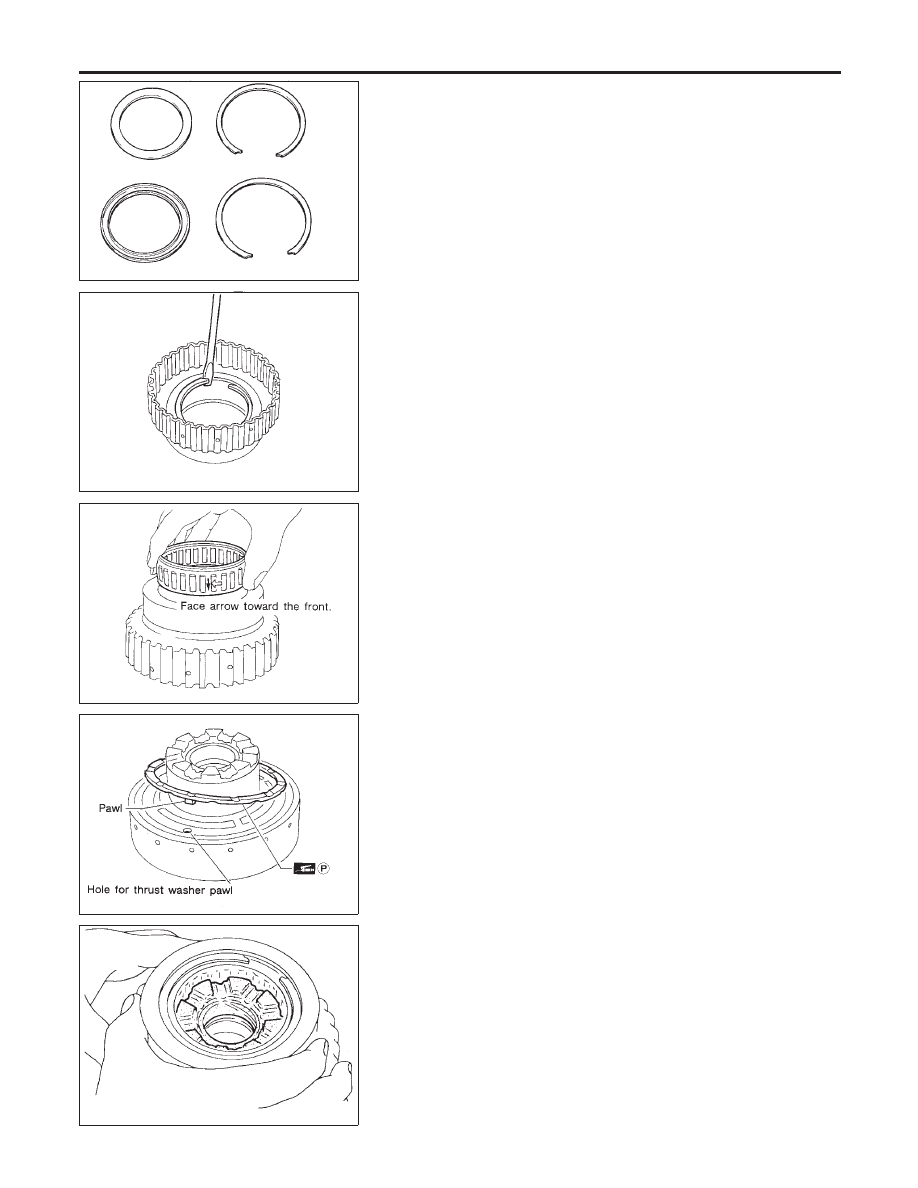

ASSEMBLY

NBAT0147

1.

Install snap ring onto forward clutch hub.

2.

Install end bearing.

SAT904A

3.

Install forward one-way clutch onto clutch hub.

I

Install forward one-way clutch with flange facing rearward.

4.

Install end bearing.

5.

Install snap ring onto forward clutch hub.

SAT906A

6.

Install thrust washer onto rear internal gear.

I

Apply petroleum jelly to thrust washer.

I

Securely insert pawls of thrust washer into holes in rear
internal gear.

SAT907A

7.

Position forward clutch hub in rear internal gear.
