Infiniti QX4 (R50). Manual - part 76

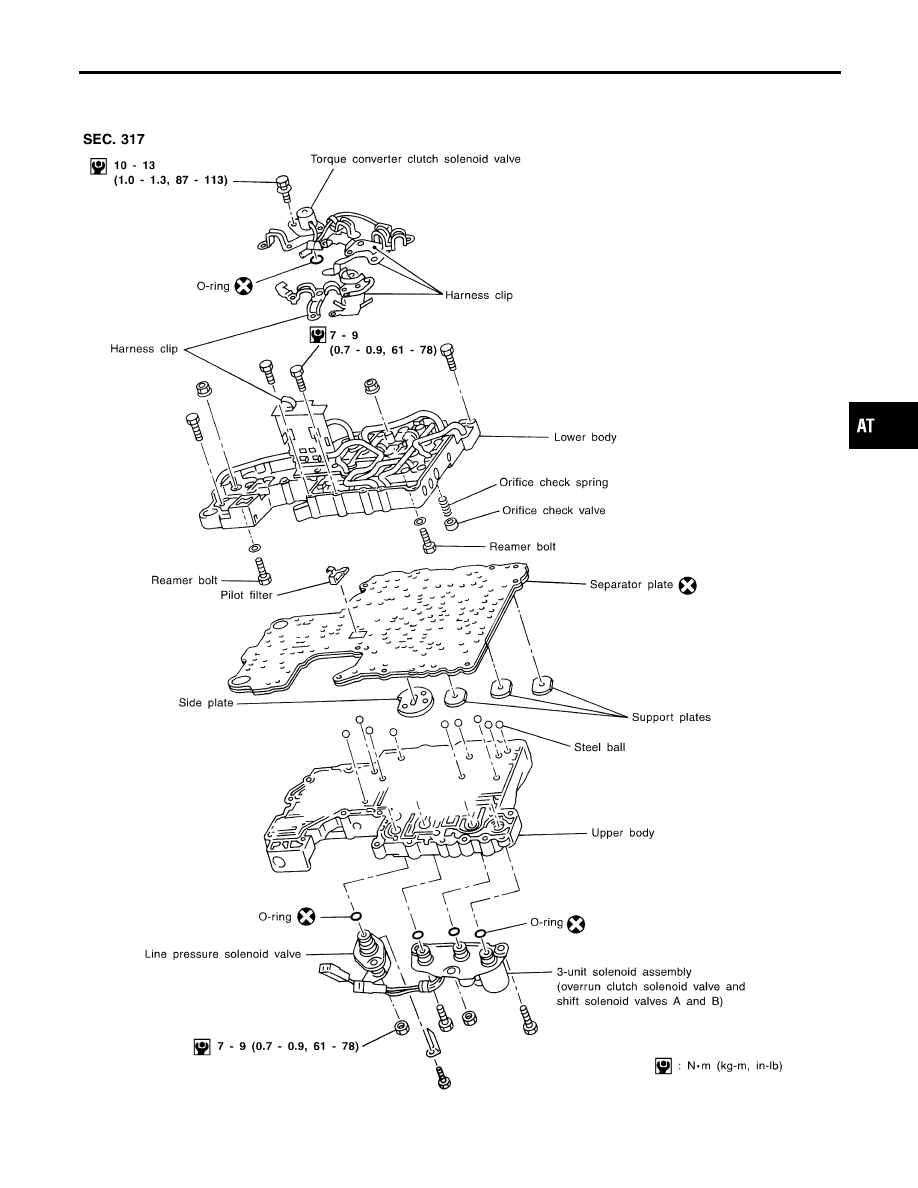

Control Valve Assembly

COMPONENTS

NBAT0116

SAT156K

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Control Valve Assembly

AT-301

SAT194B

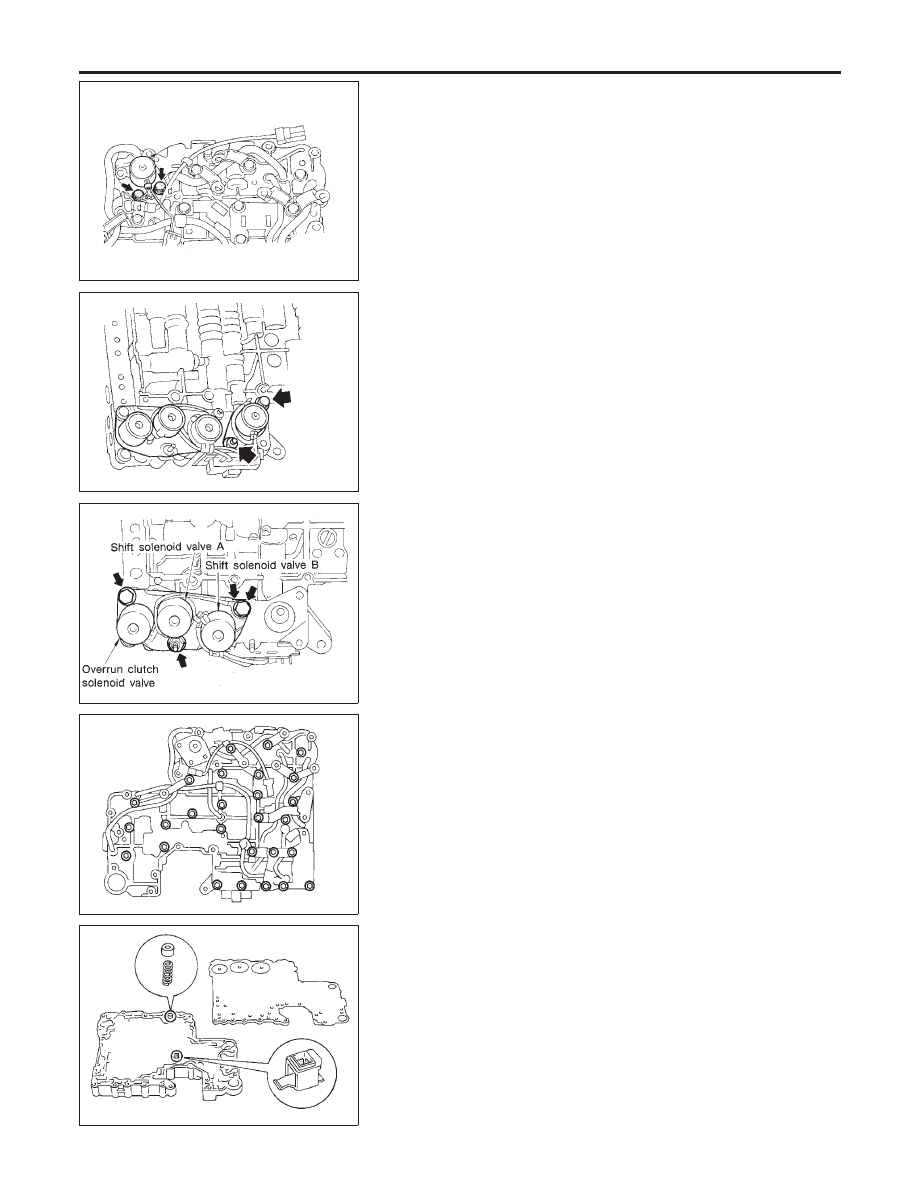

DISASSEMBLY

NBAT0117

1.

Remove solenoids.

a.

Remove torque converter clutch solenoid valve and side plate
from lower body.

b.

Remove O-ring from solenoid.

SAT667A

c.

Remove line pressure solenoid valve from upper body.

d.

Remove O-ring from solenoid.

SAT043G

e.

Remove 3-unit solenoid assembly from upper body.

f.

Remove O-rings from solenoids.

SAT195B

2.

Disassemble upper and lower bodies.

a.

Place upper body facedown, and remove bolts, reamer bolts
and support plates.

b.

Remove lower body, separator plate as a unit from upper body.

I

Be careful not to drop pilot filter, orifice check valve,
spring and steel balls.

SAT670A

c.

Place lower body facedown, and remove separator plate.

d.

Remove pilot filter, orifice check valve and orifice check spring.

REPAIR FOR COMPONENT PARTS

Control Valve Assembly (Cont’d)

AT-302

SAT671A

e.

Check to see that steel balls are properly positioned in upper
body. Then remove them from upper body.

SAT672A

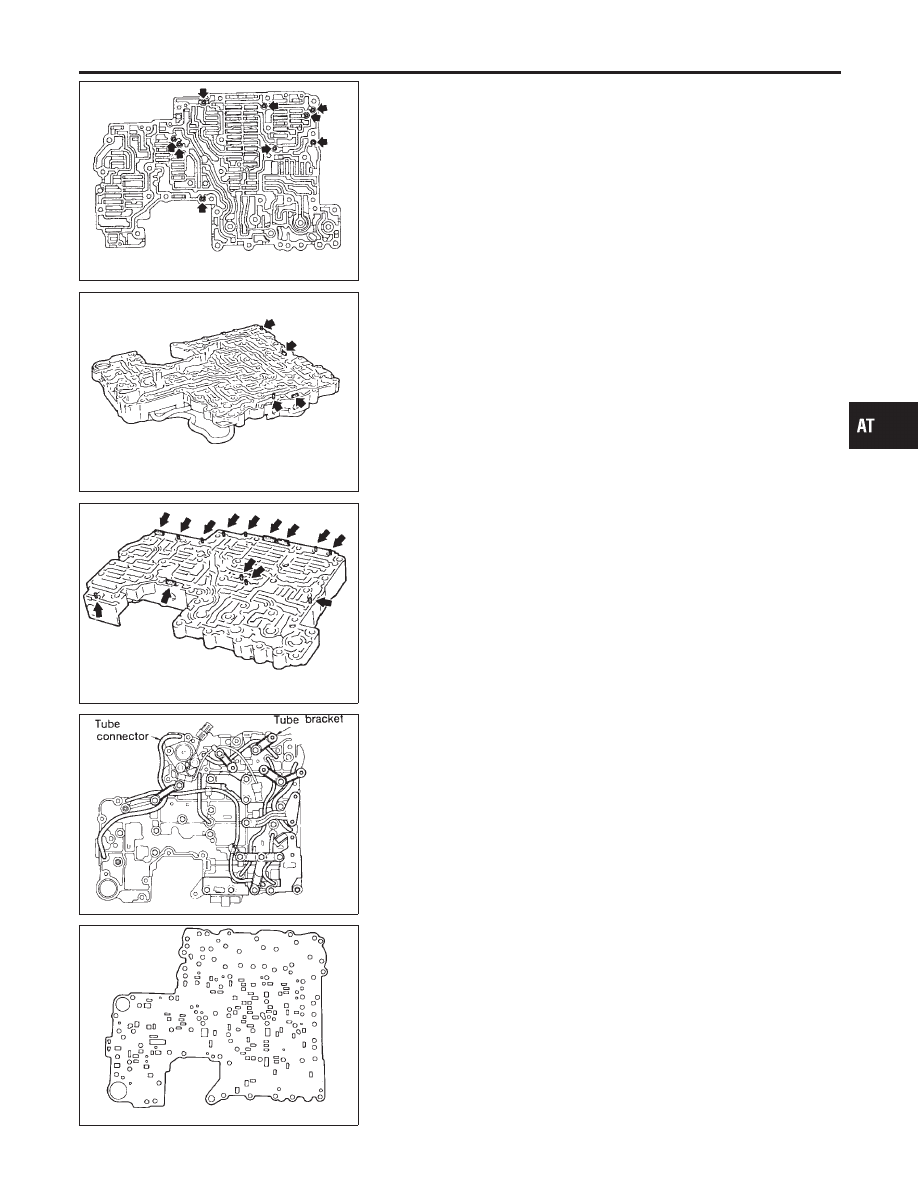

INSPECTION

NBAT0118

Lower and Upper Bodies

NBAT0118S01

I

Check to see that there are pins and retainer plates in lower
body.

SAT673A

I

Check to see that there are pins and retainer plates in upper
body.

I

Be careful not to lose these parts.

SAT674A

I

Check to make sure that oil circuits are clean and free from
damage.

I

Check tube brackets and tube connectors for damage.

SAT675A

Separator Plate

NBAT0118S02

I

Make sure that separator plate is free of damage and not
deformed and oil holes are clean.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Control Valve Assembly (Cont’d)

AT-303

SAT676A

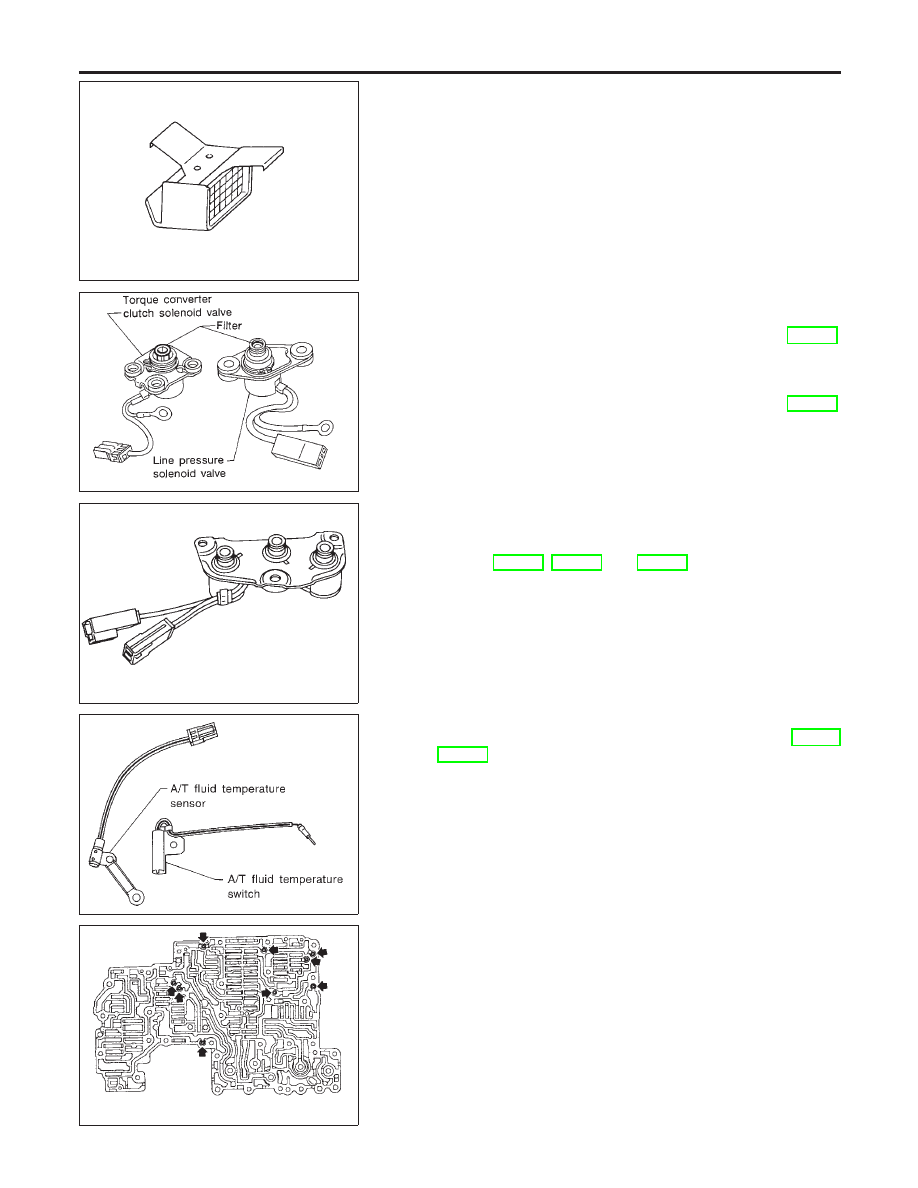

Pilot Filter

NBAT0118S03

I

Check to make sure that filter is not clogged or damaged.

SAT149G

Torque Converter Clutch Solenoid Valve

NBAT0118S04

I

Check that filter is not clogged or damaged.

I

Measure resistance. Refer to “Component Inspection”, AT-152.

Line Pressure Solenoid Valve

NBAT0118S05

I

Check that filter is not clogged or damaged.

I

Measure resistance. Refer to “Component Inspection”, AT-167.

SAT095B

3-Unit Solenoid Assembly (Overrun Clutch Solenoid
Valve and Shift Solenoid Valves A and B)

NBAT0118S06

I

Measure resistance of each solenoid. Refer to “Component
Inspection”, AT-171, AT-175 and AT-189.

SAT096BA

A/T Fluid Temperature Sensor and Switch

NBAT0118S07

I

Measure resistance. Refer to “Component Inspection”, AT-110
and AT-264.

SAT671A

ASSEMBLY

NBAT0119

1.

Install upper and lower bodies.

a.

Place oil circuit of upper body face up. Install steel balls in their
proper positions.

REPAIR FOR COMPONENT PARTS

Control Valve Assembly (Cont’d)

AT-304
