14. Lock-up Is Not Released

=NBAT0086

SYMPTOM:
Lock-up is not released when accelerator pedal is released.

1

CHECK THROTTLE POSITION SWITCH CIRCUIT

With CONSULT-II

Does “TCM INPUT SIGNALS” in Data Monitor show damage to closed throttle position switch circuit?

Without CONSULT-II

Does self-diagnosis show damage to closed throttle position switch circuit?

SAT367J

Yes or No

Yes

©

Check closed throttle position switch circuit. Refer to “DTC P1705”, AT-176.

No

©

GO TO 2.

2

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness con-

nector.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

14. Lock-up Is Not Released

AT-249

15. Engine Speed Does Not Return To Idle
(Light Braking D

4

→

D

3

)

=NBAT0087

SYMPTOM:

I

Engine speed does not smoothly return to idle when A/T
shifts from D

4

to D

3

.

I

Vehicle does not decelerate by engine brake when turning
overdrive control switch OFF.

I

Vehicle does not decelerate by engine brake when shifting
A/T from “D” to “2” position.

1

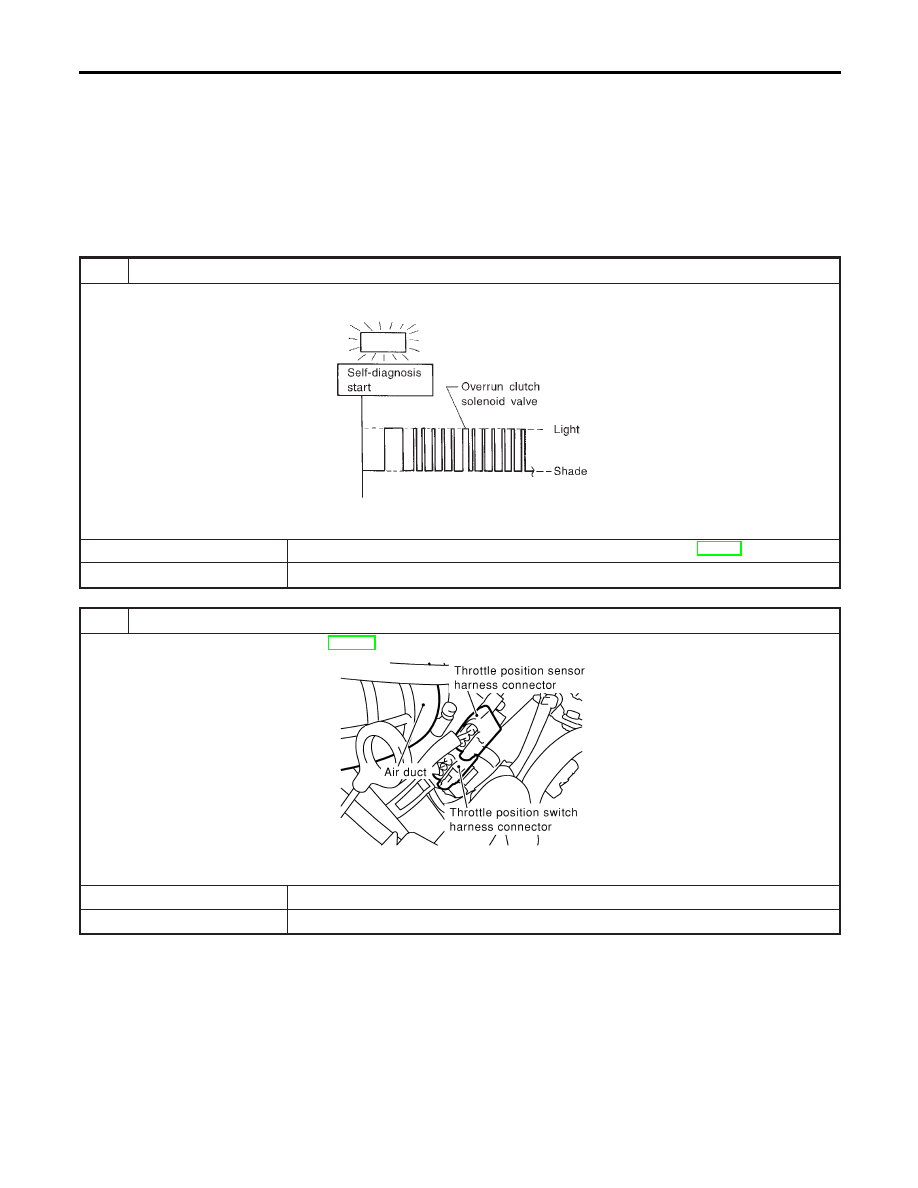

CHECK SELF-DIAGNOSTIC RESULTS

Does self-diagnosis show damage to overrun clutch solenoid valve circuit after cruise test?

SAT583I

Yes or No

Yes

©

Check overrun clutch solenoid valve circuit. Refer to “DTC P1760”, AT-185.

No

©

GO TO 2.

2

CHECK THROTTLE POSITION SENSOR

Check throttle position sensor. Refer to EC-174, “Description”.

SAT142K

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace throttle position sensor.

TROUBLE DIAGNOSES FOR SYMPTOMS

15. Engine Speed Does Not Return To Idle (Light Braking D

4

→

D

3

)

AT-250

3

CHECK A/T FLUID CONDITION

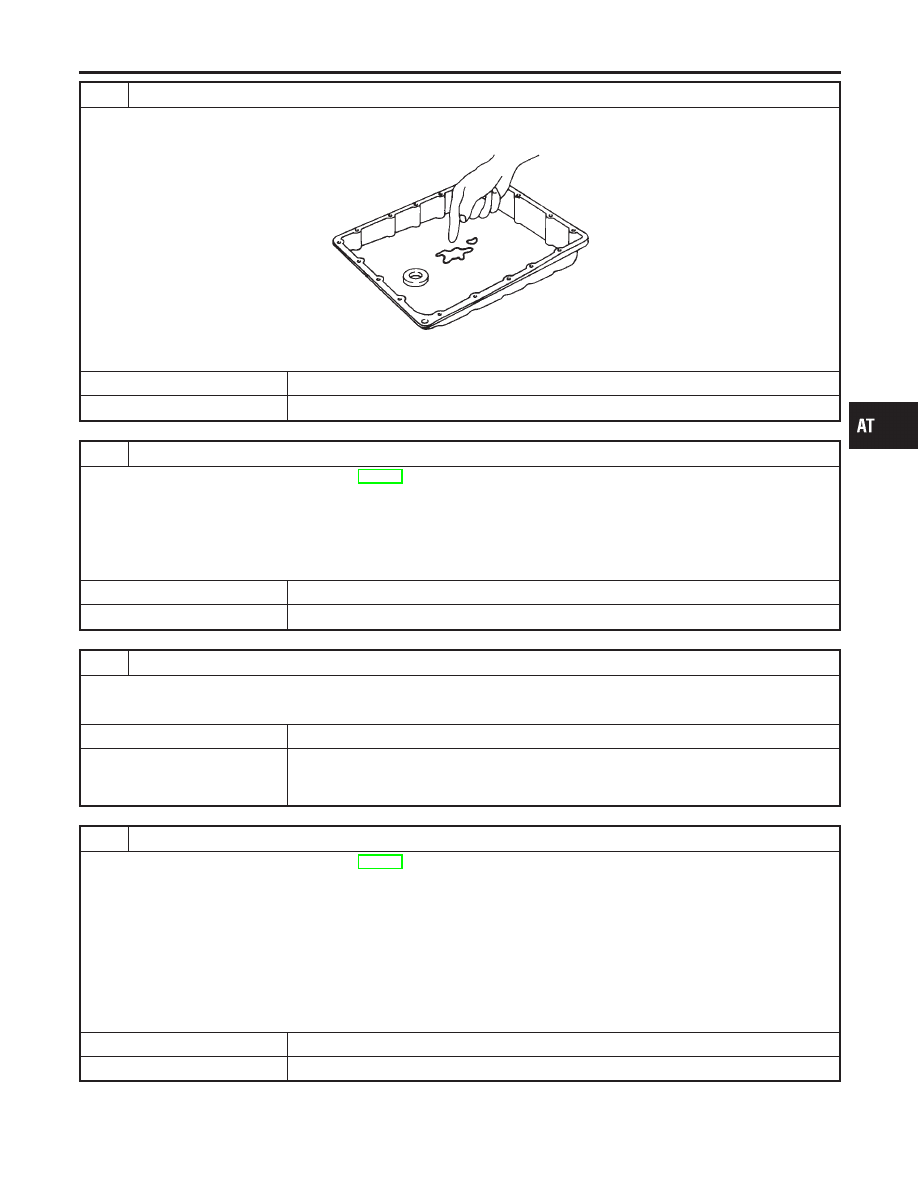

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 6.

4

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-273.
2. Check the following items:

I

Overrun clutch control valve

I

Overrun clutch reducing valve

I

Overrun clutch solenoid valve

OK or NG

OK

©

GO TO 5.

NG

©

Repair or replace damaged parts.

5

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness con-

nector.

6

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-273.
2. Check the following items:

I

Overrun clutch control valve

I

Overrun clutch reducing valve

I

Overrun clutch solenoid valve

3. Disassemble A/T.
4. Check the following items:

I

Overrun clutch assembly

I

Oil pump assembly

OK or NG

OK

©

GO TO 5.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

15. Engine Speed Does Not Return To Idle (Light Braking D

4

→

D

3

) (Cont’d)

AT-251

16. Vehicle Does Not Start From D

1

NBAT0088

SYMPTOM:
Vehicle does not start from D

1

on Cruise test — Part 2.

1

CHECK SELF-DIAGNOSTIC RESULTS
