REAR DOOR

REMOVAL

1.

Remove the mounting bolts of the check link on the vehicle. Refer to

BL-189, "Removal and Installation of

Front Door"

  or

BL-190, "Removal and Installation of Rear Door"

 .

2.

Remove the weatherstrip clips and remove weatherstrip.

CAUTION:

After removal, do not pull strongly on the weatherstrip.

INSTALLATION

Install in the reverse order of removal.
Install the door weatherstrip (A) and along the arrow direction.

1.

Door weatherstrip

2.

Rear door

3.

Door sash molding

PIIB3879J

BL-194

FRONT DOOR LOCK

FRONT DOOR LOCK

PFP:80502

Component Structure

NIS001ZD

Removal and Installation

NIS001ZE

REMOVAL

1.

Remove the front door finisher. Refer to

EI-34, "Removal and Installation"

 .

2.

Disconnect the inside handle knob cable and lock knob cable
from the back side of the front door finisher.

3.

Remove the front door window and front door module assembly. Refer to

GW-61, "FRONT DOOR GLASS

AND REGULATOR"

 .

4.

Remove door side grommet, and remove door key cylinder assembly (driver side) and outside handle
escutcheon (passenger side) bolts from grommet hole.

1.

Outside handle

2.

Front gasket

3.

Lock knob cable

4.

Inside handle

5.

Inside handle knob cable

6.

Door lock assembly

7.

Outside handle cable

8.

Key cylinder rod (Driver side only)

9.

Outside handle bracket

10. Grommet

11.

Rear gasket

12. Door key cylinder assembly (Driver

side)
Outside handle escutcheon (Pas-
senger side)

PIIB5806E

PIIB4933E

FRONT DOOR LOCK

BL-195

C

D

E

F

G

H

J

K

L

M

A

B

BL

CAUTION:

Do not forcibly remove the TORX bolt.

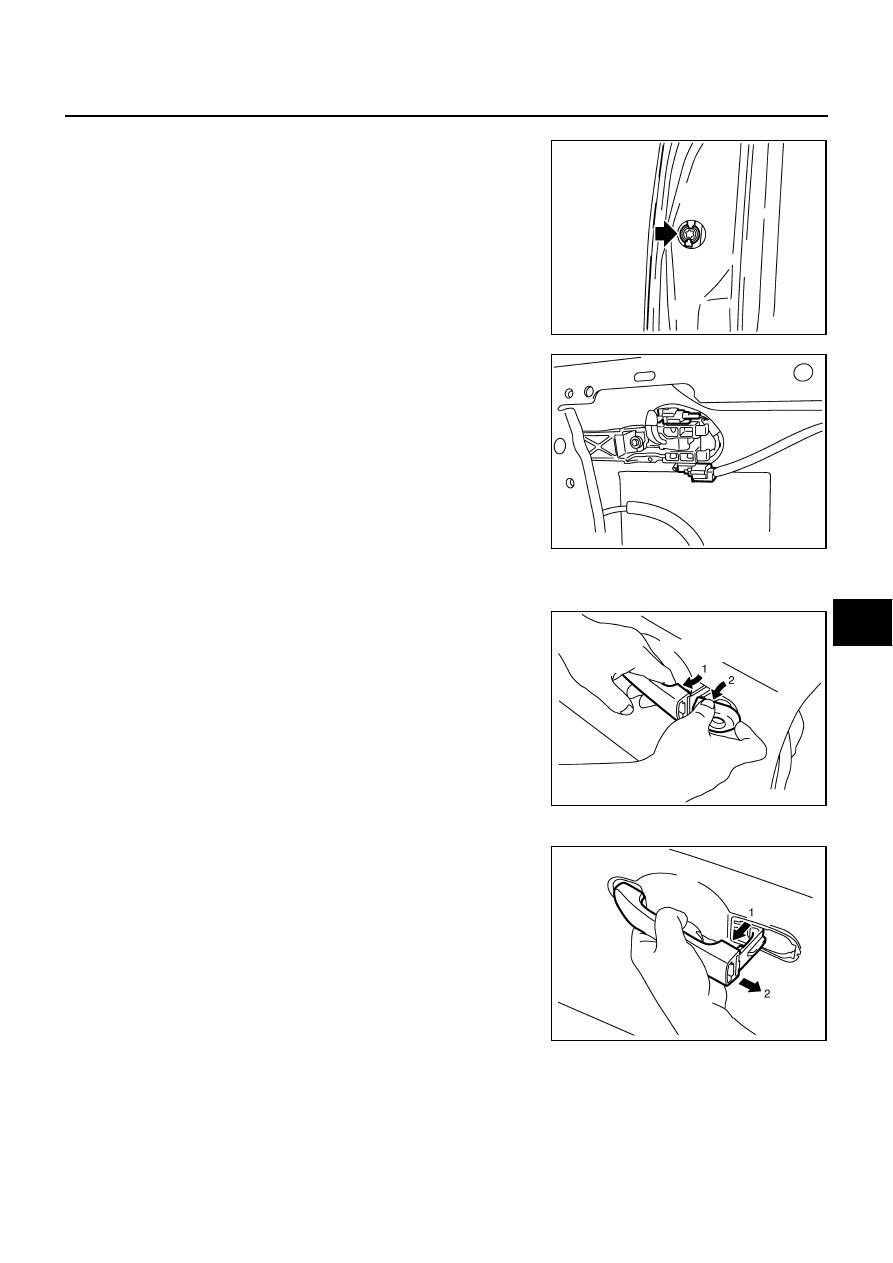

5.

Disconnect door antenna and door request switch connector
and remove harness clamp. (Models with intelligent Key system)

6.

Reach to separate the key cylinder rod connection (on the handle).

7.

Disconnect door key cylinder switch harness connector.

8.

While pulling the outside handle, remove door key cylinder
assembly.

9.

Disconnect front door request switch harness connector (with Intelligent Key system).

10. While pulling outside handle, slide toward rear of vehicle to

remove outside handle.

PIIB5808E

PIIB5807E

PIIB5809E

PIIB5810E

BL-196

FRONT DOOR LOCK

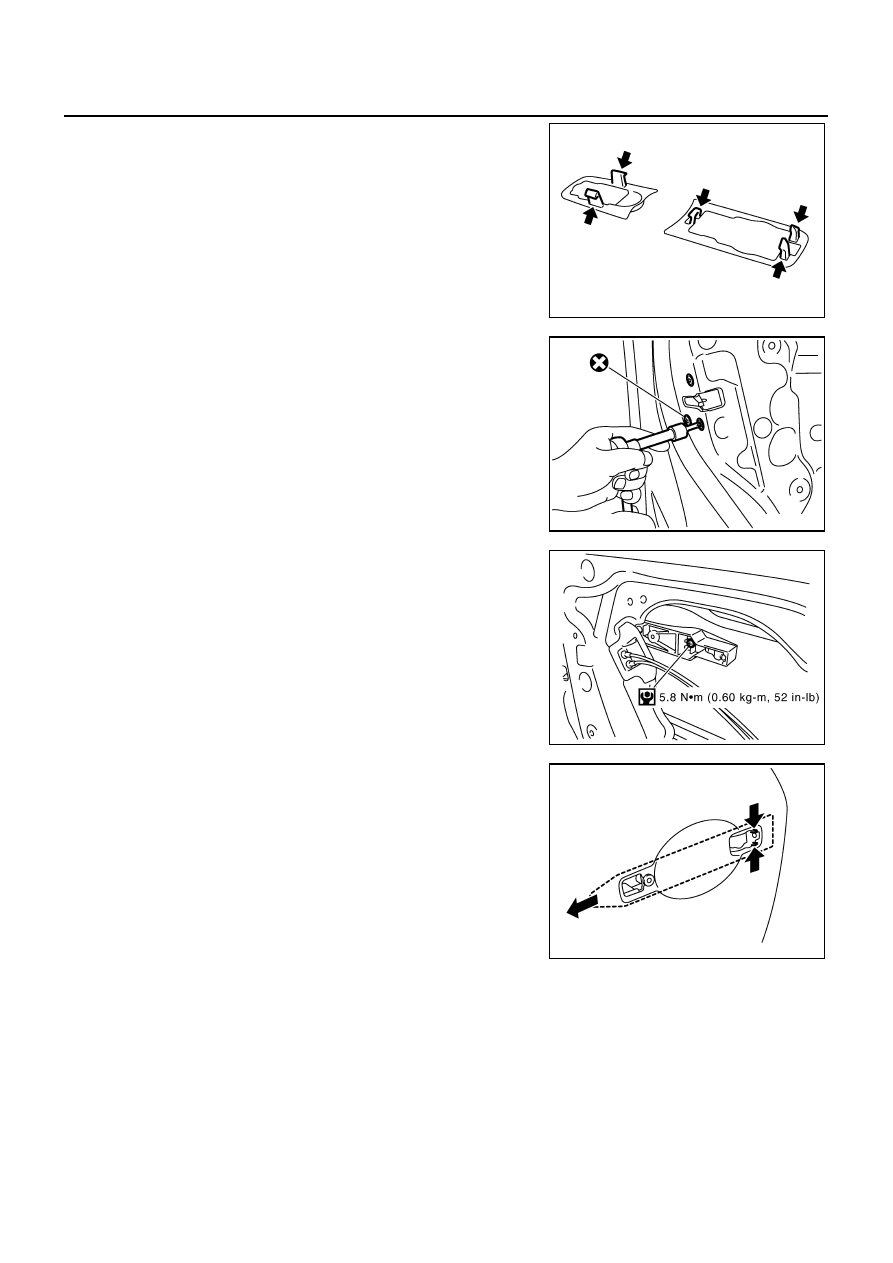

11. Remove the front gasket and rear gasket.

12. Remove the TORX bolts, remove the door lock assembly.

13. Remove the TORX bolt of the outside handle bracket.

14. While pulling outside handle bracket, slide toward rear of vehicle

to remove outside handle bracket.

15. Disconnect the door lock actuator connector and remove the door lock assembly.

PIIB5811E

PIIB5812E

PIIB5813E

PIIB5814E
