HYDRAULIC LINE

PS-43

C

D

E

F

H

I

J

K

L

M

A

B

PS

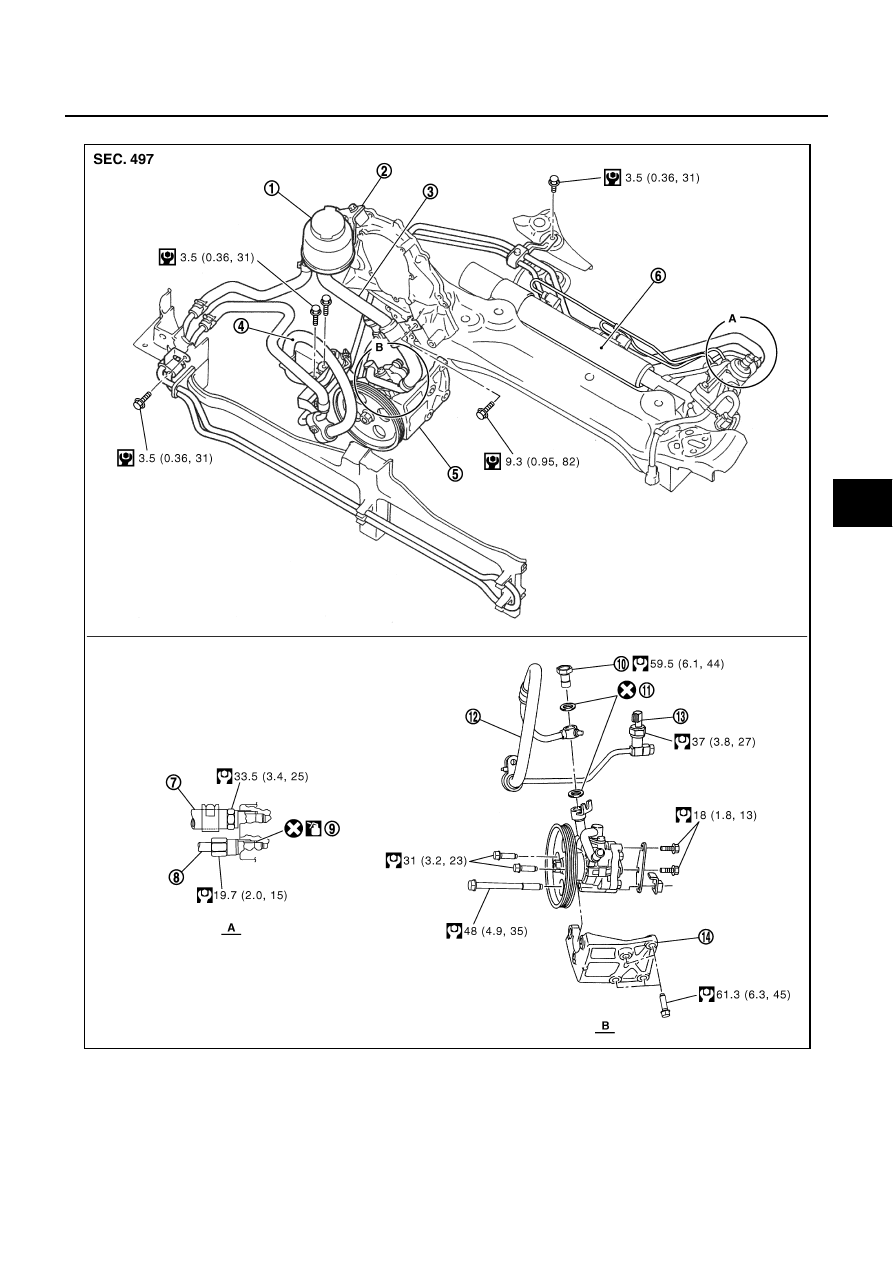

COMPONENTS (VK45DE MODELS)

1.

Reservoir tank

2.

Reservoir tank bracket

3.

Suction hose

4.

High-pressure hose

5.

Oil pump assembly

6.

Steering gear assembly

7.

Low pressure piping

8.

High pressure piping

9.

O-ring

10. Eye-bolt

11.

Copper washer

12.

Eye-joint (assembled to high-pres-
sure side hose)

13. Pressure sensor

14. Oil pump bracket

SGIA1391E

PS-44

HYDRAULIC LINE

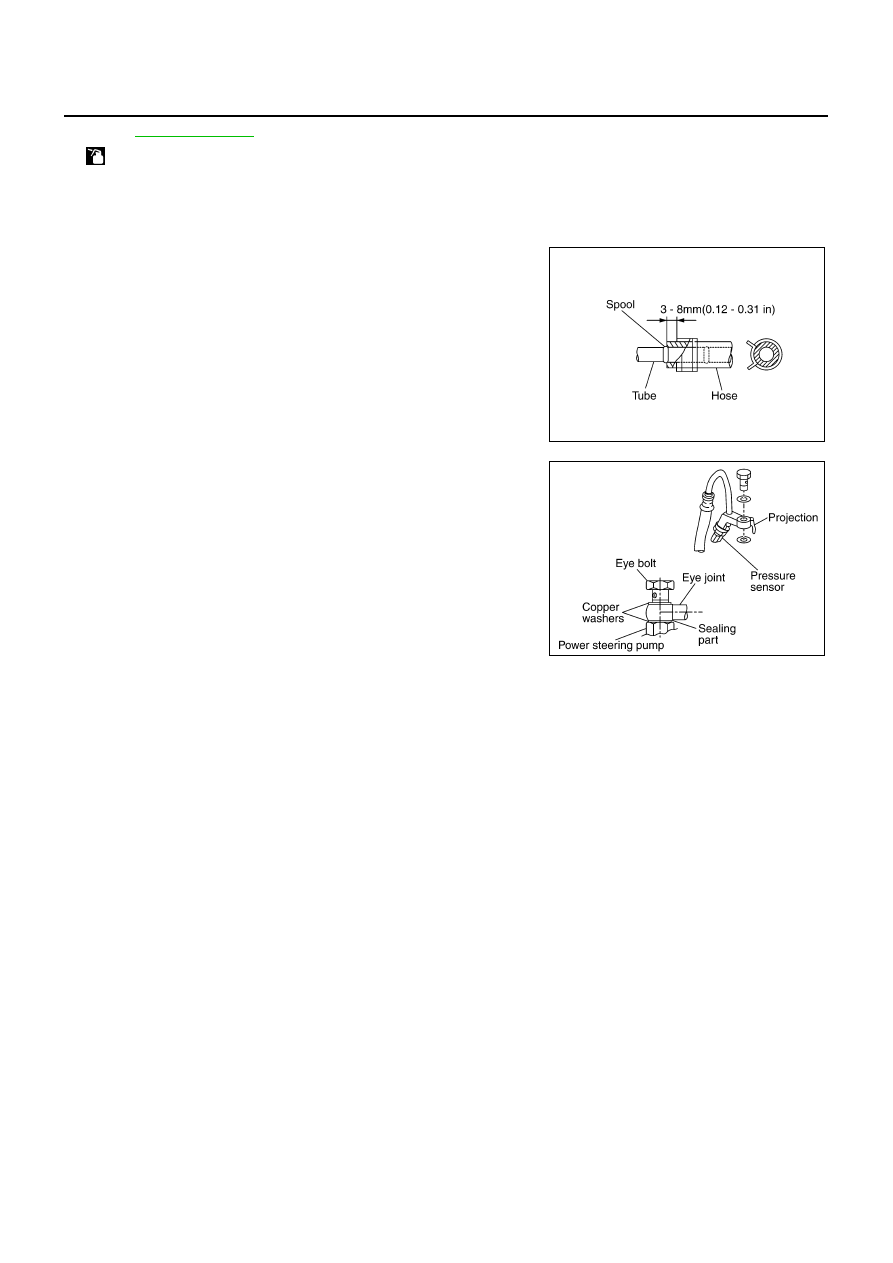

Removal and Installation

NGS000DL

CAUTION:

●

Securely insert harness connector to pressure sensor.

●

Insert hose securely until it contacts tube spool (Do not
apply fluid).

●

Install eye-bolt with eye-joint (assembled to high-pressure
hose) protrusion facing with pump side cutout, and then
tighten it to the specified torque after tightening by hand.

Refer to

GI-11, "Components"

 , and the followings for the symbols in the figure.

: Apply power steering fluid.

SGIA0514E

SGIA0515E

SERVICE DATA AND SPECIFICATIONS (SDS)

PS-45

C

D

E

F

H

I

J

K

L

M

A

B

PS

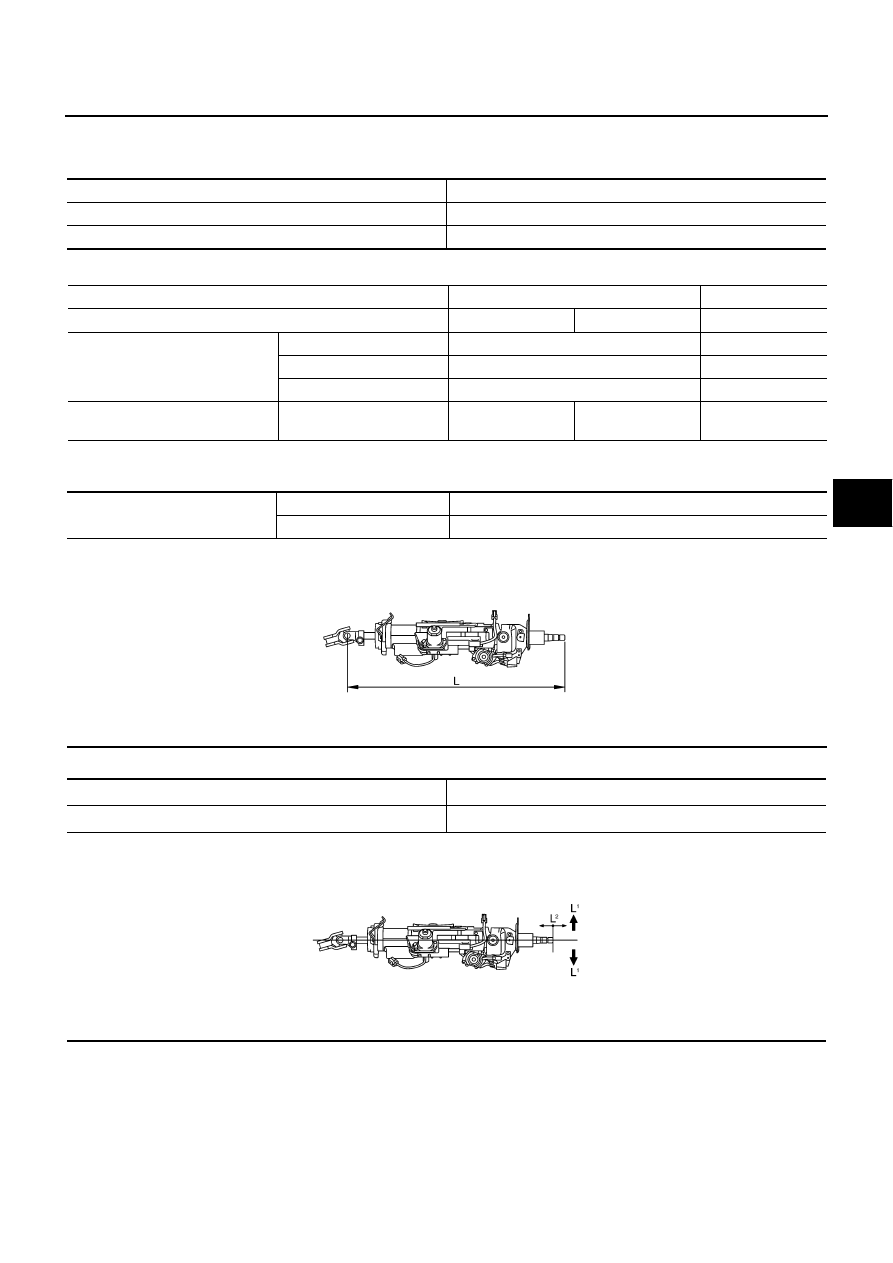

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00030

Steering Wheel

NGS000DM

Steering Angle

NGS000DN

Steering Column

NGS000DO

STEERING COLUMN LENGTH

TILT AND TELESCOPIC MECHANISM OPERATING RANGE

Steering wheel axial end play

0 mm (0 in)

Steering wheel play

0 – 35 mm (0 – 1.38 in)

Steering wheel turning force

7.45 N·m (0.76 kg-m, 66 in-lb)

Drive type

2WD

AWD

Tire size

245/45R18

245/40R19

245/45R18

Inner wheel
Degree minute (Decimal degree)

Minimum

36

°

20

′

 (36.3

°

)

39

°

45

′

 (39.8

°

)

Nominal

39

°

20

′

 (39.3

°

)

42

°

45

′

 (42.8

°

)

Maximum

40

°

20

′

 (40.3

°

)

43

°

45

′

 (43.8

°

)

Outer wheel
Degree minute (Decimal degree)

Nominal

33

°

25

′

 (33.4

°

)

33

°

20

′

 (33.3

°

)

32

°

30

′

 (32.5

°

)

Steering column length L

Telescopic maximum

551 – 555 mm (21.69 – 21.85 in)

Telescopic minimum

591 – 595 mm (23.27 – 23.43 in)

SGIA1177E

Tilt mechanism operating range L

1

37.5 mm (1.476 in)

Telescopic mechanism operating range L

2

40 mm (1.57 in)

SGIA1179E

PS-46

SERVICE DATA AND SPECIFICATIONS (SDS)

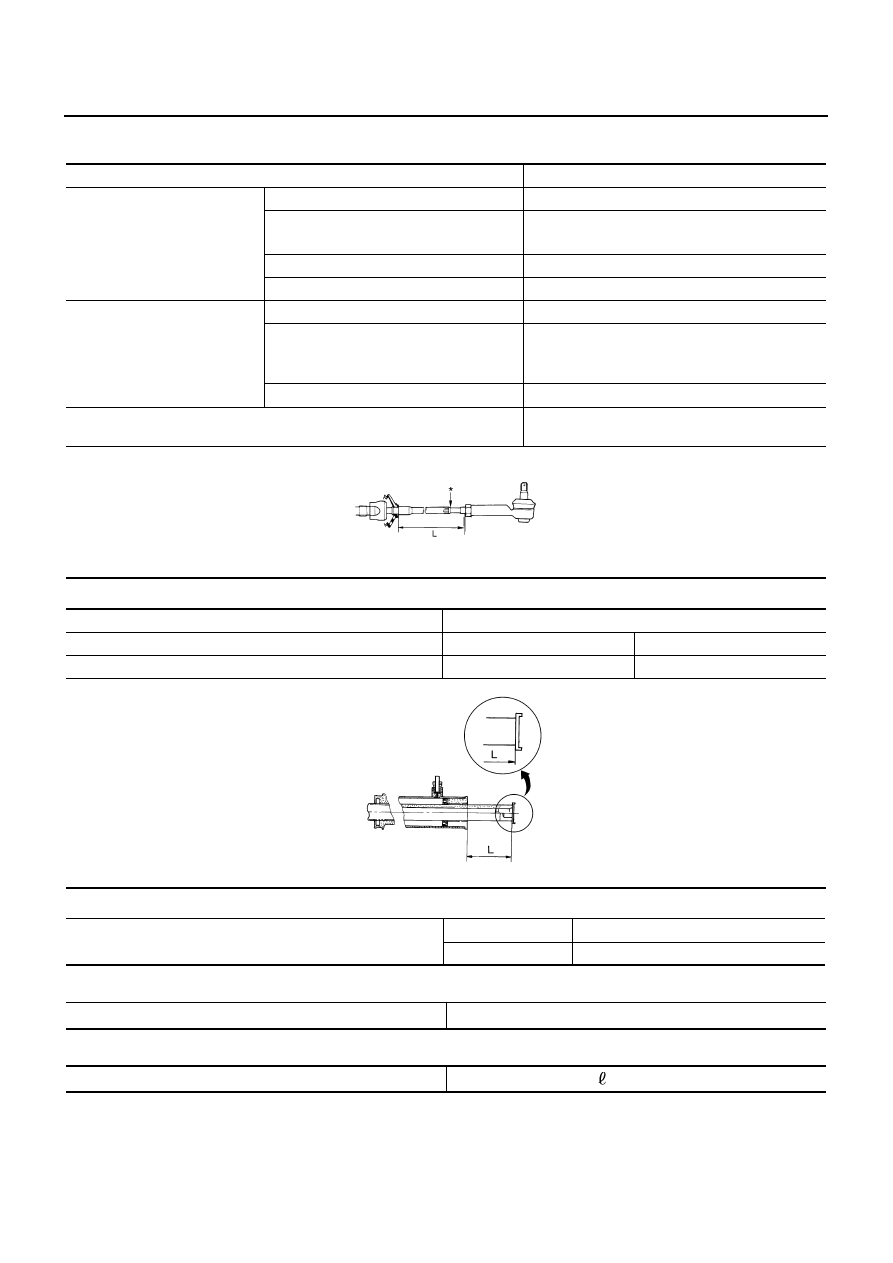

Steering Gear

NGS000DP

STEERING OUTER SOCKET AND INNER SOCKET

RACK STROKE

RACK SLIDING FORCE

Oil Pump

NGS000DR

Steering Fluid

NGS000DS

Steering gear type

PR26AF

Outer socket

Swinging torque

0.3 – 2.9 N·m (0.03 – 0.29 kg-m, 3 – 25 in-lb)

Measurement on spring balance

●

Measuring point at cotter pin hole of stud

4.81 – 45.7 N (0.5 – 4.7 kg, 1.1 – 10.4 lb)

Rotating torque

0.3 – 2.9 N·m (0.03 – 0.29 kg-m, 3 – 25 in-lb)

Axial end play

0.5 mm (0.020 in) or less

Inner socket

Swinging torque

1.0 – 7.8 N·m (0.11 – 0.79 kg-m, 9.0 – 69 in-lb)

Measurement on spring balance

●

Measuring point at *mark shown in the
figure

8.9 – 64 N (0.9 – 6.5 kg, 2.0 – 14.3 lb)

Axial end play

0.2 mm (0.008 in) or less

Inner socket length L

63.9 mm (2.516 in) (2WD)

55.2 mm (2.173 in) (AWD)

SGIA0950E

Steering gear model

PR26AF

Drive type

2WD

AWD

Rack neutral position, dimension L (rack stroke)

68.5 mm (2.697 in)

67.0 mm (2.638 in)

SGIA0877E

Rack sliding force

2WD

195 – 258 N (19.9 – 26.3 kg, 44 – 58 lb)

AWD

227 – 305 N (23.2 – 31.1 kg, 51 – 69 lb)

Oil pump relief hydraulic pressure

8,520 – 9,320 kPa (86.9 – 95.1 kg/cm

2

 , 1,235 – 1,351 psi)

Fluid capacity

Approx. 1.0

 (1-1/8 US qt, 7/8 Imp qt)
