ON-VEHICLE SERVICE

AT-251

D

E

F

G

H

I

J

K

L

M

A

B

AT

8.

Remove tightening bolts for rear extension assembly and trans-
mission case.

9.

Tap rear extension assembly with a soft hammer.

10. Remove rear extension assembly from transmission case. (With

needle bearing.)

11. Remove bearing race from output shaft.

12. Remove output shaft from transmission case by rotating left/

right.

SCIA6941E

SCIA3432E

SCIA3431E

SCIA5245E

SCIA5246E

AT-252

ON-VEHICLE SERVICE

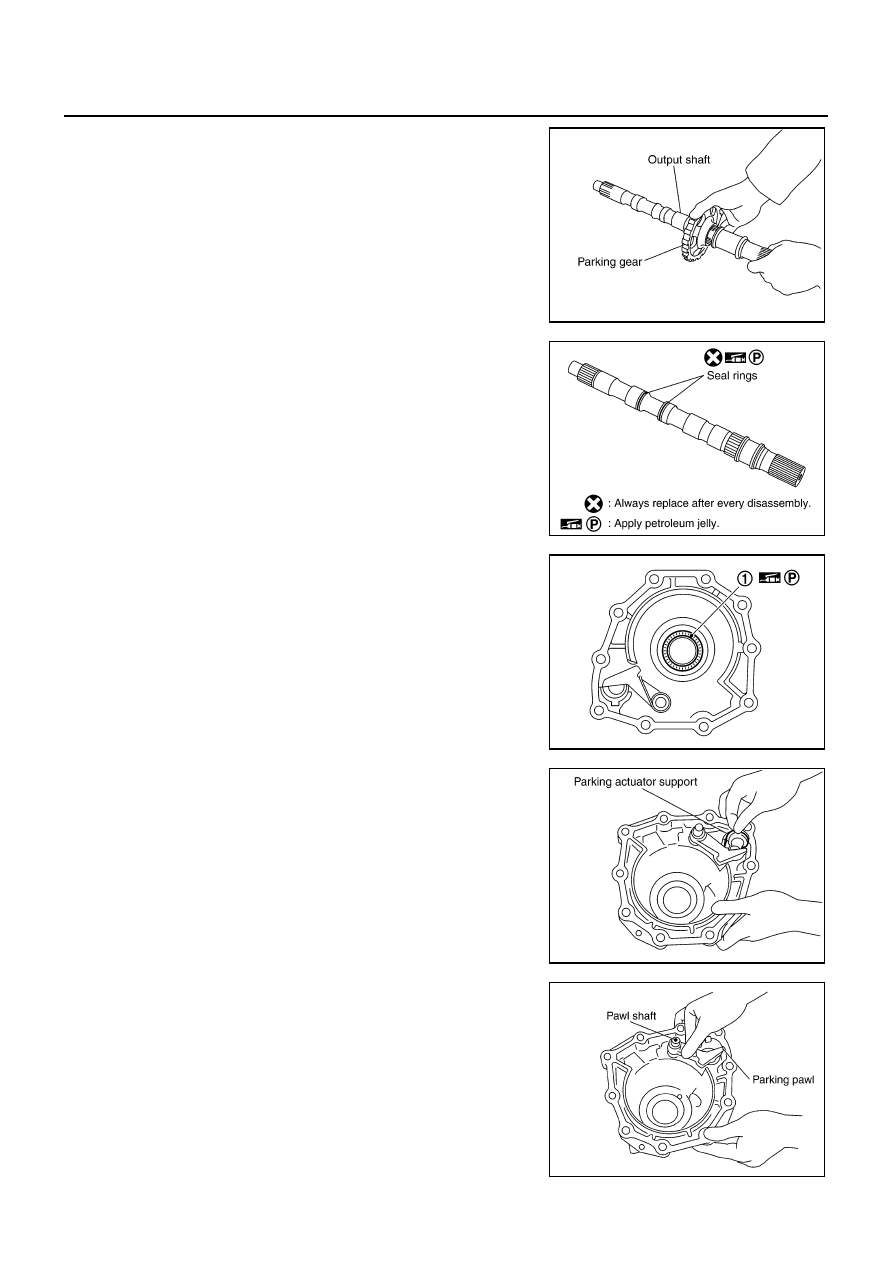

13. Remove parking gear from output shaft.

14. Remove seal rings from output shaft.

15. Remove needle bearing (1) from rear extension.

16. Remove parking actuator support from rear extension.

17. Remove parking pawl (with return spring) and pawl shaft from

rear extension.

SCIA5247E

SCIA5209E

SCIA6179J

SCIA3423E

SCIA3424E

ON-VEHICLE SERVICE

AT-253

D

E

F

G

H

I

J

K

L

M

A

B

AT

18. Remove return spring (1) from parking pawl (2).

19. Remove rear oil seal from rear extension.

CAUTION:

Be careful not to scratch rear extension.

Inspection

●

If the contact surface on parking actuator support, parking pawl,
etc. has excessive wear, abrasion, bend, or any other damage,
replace the components.

SCIA6180J

SCIA3524E

SCIA5143E

SCIA5144E

AT-254

ON-VEHICLE SERVICE

Installation

CAUTION:

After completing installation, check A/T fluid leakage, A/T fluid level and A/T position. Refer to

AT-13,

"Checking A/T Fluid"

 ,

AT-228, "Checking of A/T Position"

 .

1.

As shown in the figure, use a drift to drive rear oil seal into the
rear extension until it is flush.

CAUTION:

●

Apply ATF to rear oil seal.

●

Do not reuse rear oil seal.

2.

Install return spring (1) to parking pawl (2).

3.

Install parking pawl (with return spring) and pawl shaft to rear
extension.

4.

Install parking actuator support to rear extension.

SCIA5311E

SCIA6180J

SCIA3424E

SCIA3423E
