CHECK POWER SUPPLY

1. Disconnect homelink universal transceiver connector.

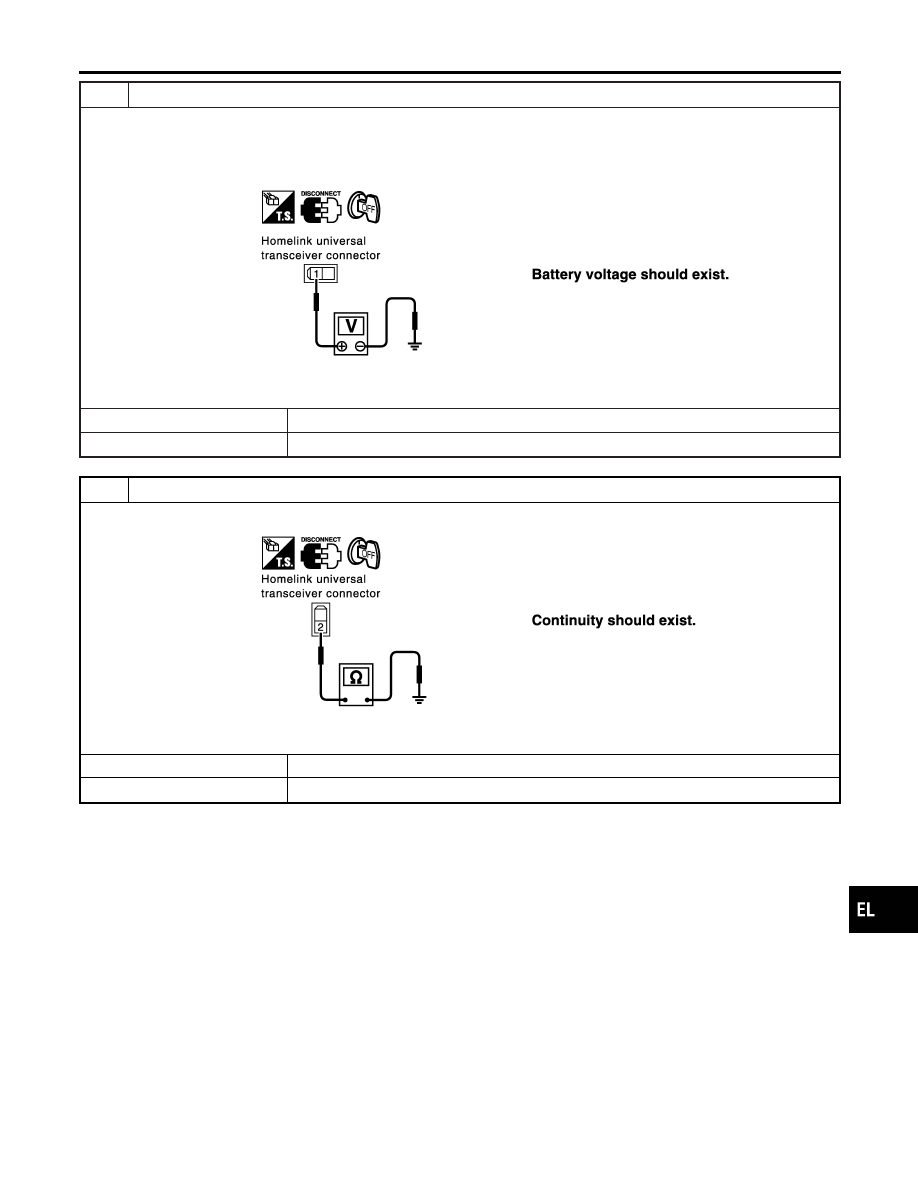

2. Turn ignition switch “OFF”.
3. Check voltage between homelink universal transceiver harness connector R4 terminal 1 (R/G) and body ground.

(Within 10 minutes after turn ignition switch “OFF”.)

SEL367WB

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 5.

4

CHECK GROUND CIRCUIT

Check continuity between homelink universal transceiver harness connector R4 terminal 2 (B) and ground.

SEL368WB

OK or NG

OK

©

Replace homelink universal transceiver with sun visor assembly.

NG

©

Repair harness.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HOMELINK UNIVERSAL TRANSCEIVER

Trouble Diagnoses (Cont’d)

EL-373

5

CHECK MAIN POWER SUPPLY FOR SMART ENTRANCE CONTROL UNIT

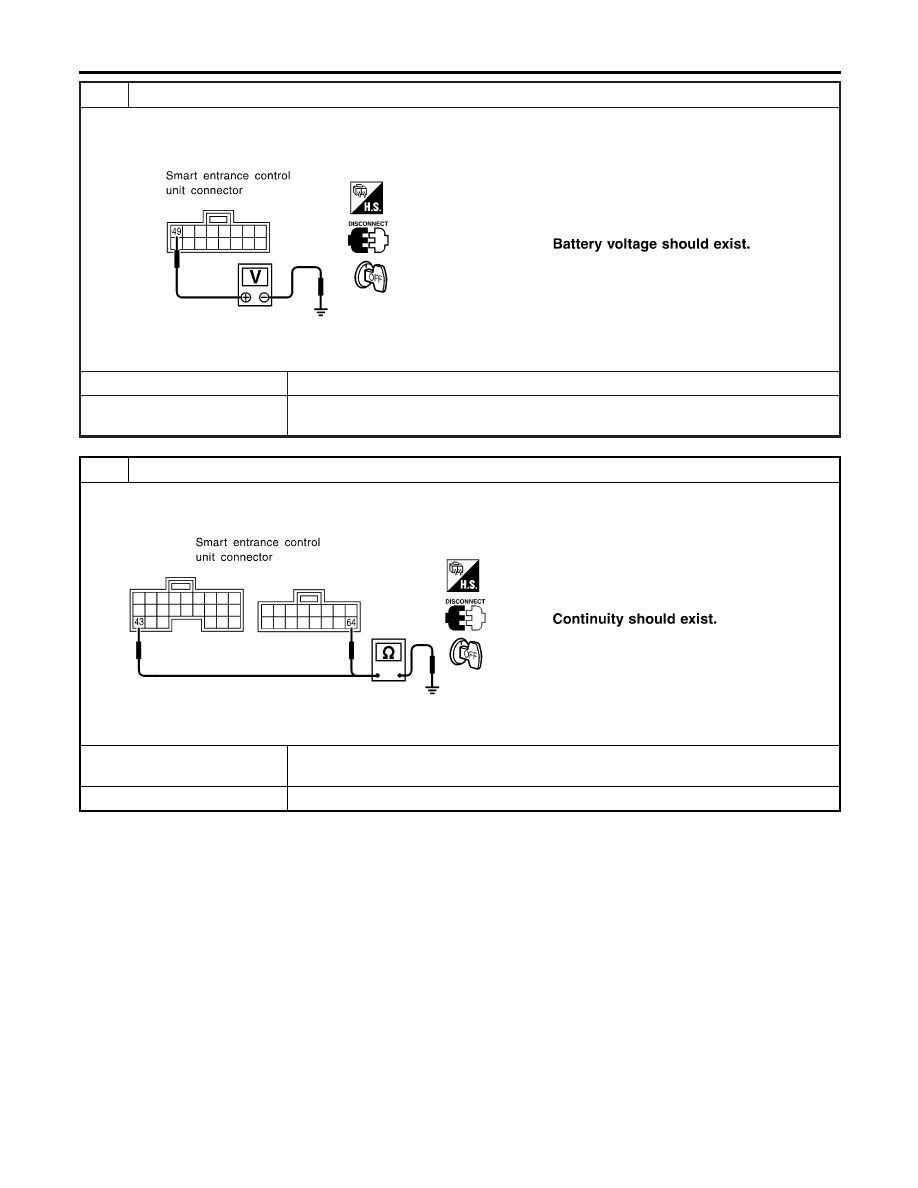

1. Disconnect smart entrance control unit.
2. Check voltage between smart entrance control unit harness connector M145 terminal 49 (R/B) and ground.

SEL284Y

OK or NG

OK

©

GO TO 6.

NG

©

Check the following.

I

10A fuse [No. 13, located in fuse block (J/B)]

6

CHECK GROUND CIRCUIT FOR SMART ENTRANCE CONTROL UNIT

Check continuity between smart entrance control unit harness connector M144 terminal 43 (B) or M145 terminal 64 (B)
and ground.

SEL285Y

OK or NG

OK

©

Check harness for open or short between smart entrance control unit and homelink uni-
versal transceiver.

NG

©

Check ground harness.

HOMELINK UNIVERSAL TRANSCEIVER

Trouble Diagnoses (Cont’d)

EL-374

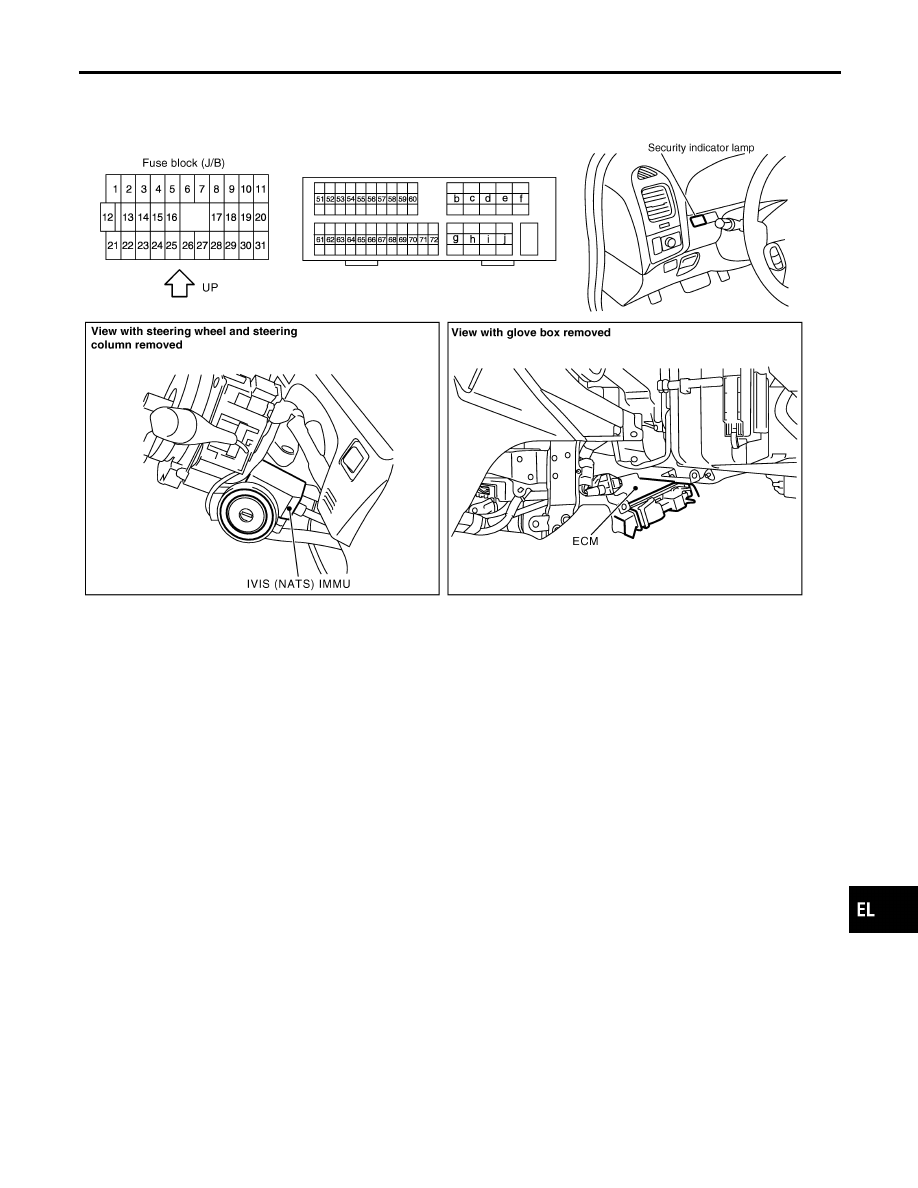

Component Parts and Harness Connector
Location

NHEL0172

SEL054X

NOTE:
If customer reports a “No Start” condition, request ALL KEYS to be brought to an INFINITI dealer in
case of an IVIS (NATS) malfunction.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS)

Component Parts and Harness Connector Location

EL-375

System Description

=NHEL0173

IVIS (Infiniti Vehicle Immobilizer System — NATS) has the following immobilizer functions:

I

Since only IVIS (NATS) ignition keys, whose ID nos. have been registered into the ECM and IMMU of IVIS
(NATS), allow the engine to run, operation of a stolen vehicle without a IVIS (NATS) registered key is pre-
vented by IVIS (NATS).
That is to say, IVIS (NATS) will immobilize the engine if someone tries to start it without the registered key
of IVIS (NATS).

I

All of the originally supplied ignition key IDs (except for card plate key) have been IVIS (NATS) registered.
If requested by the vehicle owner, a maximum of five key IDs can be registered into the IVIS (NATS) com-
ponents.

I

The security indicator blinks when the ignition switch is in “OFF” or “ACC” position. Therefore, IVIS (NATS)
warns outsiders that the vehicle is equipped with the anti-theft system.

I

When IVIS (NATS) detects trouble, the security indicator lamp lights up while ignition key is in the “ON”
position.

I

IVIS (NATS) trouble diagnoses, system initialization and additional registration of other IVIS (NATS) igni-
tion key IDs must be carried out using CONSULT-II hardware and CONSULT-II IVIS (NATS) software.
Regarding the procedures of IVIS (NATS) initialization and IVIS (NATS) ignition key ID registration, refer
to CONSULT-II operation manual, IVIS/NVIS.

I

When servicing a malfunction of the IVIS (indicated by lighting up of Security Indicator Lamp) or
registering another IVIS ignition key ID no., it is necessary to re-register original key identification.
Therefore, be sure to receive ALL KEYS from vehicle owner.

System Composition

NHEL0174

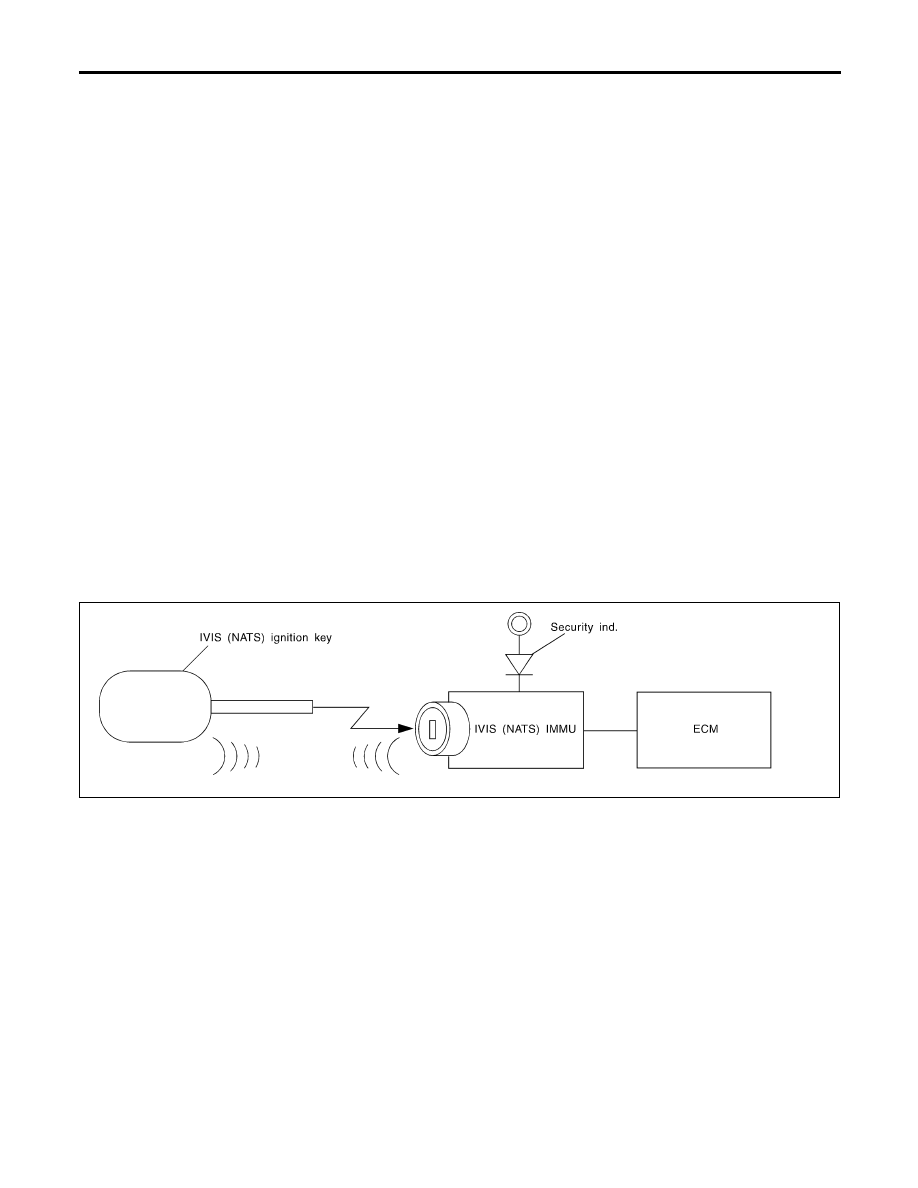

The immobilizer function of the IVIS (NATS) consists of the following:

I

IVIS (NATS) ignition key

I

IVIS (NATS) immobilizer control unit (IMMU) located in the ignition key cylinder

I

Engine control module (ECM)

I

Security indicator

SEL085WC

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS)

System Description
