System Description

NHEL0196

DESCRIPTION

NHEL0196S01

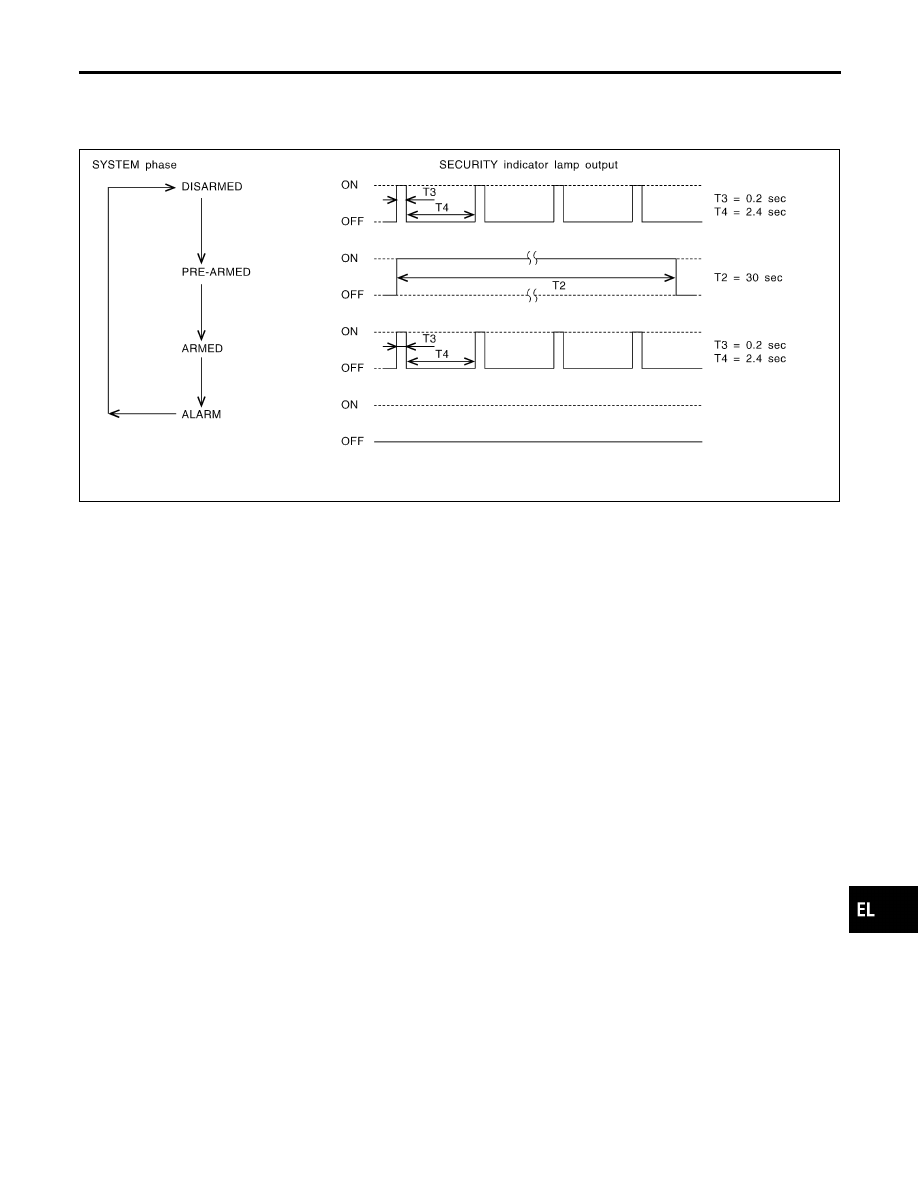

1. Operation Flow

NHEL0196S0101

SEL334W

2. Setting The Vehicle Security System

NHEL0196S0102

Initial condition
1) Ignition switch is in OFF position.
Disarmed phase
When the vehicle security system is in the disarmed phase, the security indicator lamp blinks every 2.6 sec-
onds.
Pre-armed phase and armed phase
When the following operation 1) or 2) is performed, the vehicle security system turns into the “pre-armed”
phase. (The security indicator lamp illuminates.)
1) Smart entrance control unit receives LOCK signal from key cylinder switch or keyfob after hood, trunk lid

and all doors are closed.

2) Hood, trunk lid and all doors are closed after front doors are locked by key, lock/unlock switch or keyfob.
After about 30 seconds, the system automatically shifts into the “armed” phase (the system is set). (The
security indicator lamp blinks every 2.6 seconds.)

3. Canceling The Set Vehicle Security System

NHEL0196S0103

When the following 1) or 2) operation is performed, the armed phase is canceled.
1) Unlock the doors with the key or keyfob.
2) Open the trunk lid with the key or keyfob.

4. Activating The Alarm Operation of The Vehicle Security System

NHEL0196S0104

Make sure the system is in the armed phase. (The security indicator lamp blinks every 2.6 seconds.)
When the following operation 1) or 2) is performed, the system sounds the horns and flashes the headlamps
for about 50 seconds.
1) Engine hood, trunk lid or any door is opened during armed phase.
2) Disconnecting and connecting the battery connector before canceling armed phase.

POWER SUPPLY AND GROUND

NHEL0196S02

Power is supplied at all times

I

through 10A fuse [No. 12, located in the fuse block (J/B)]

I

to security indicator lamp terminal 1.

Power is supplied at all times

I

through 10A fuse [No. 13, located in the fuse block (J/B)]

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

System Description

EL-329

I

to smart entrance control unit terminal 49.

With the ignition switch in the ON or START position, power is supplied

I

through 10A fuse [No. 10, located in the fuse block (J/B)]

I

to smart entrance control unit terminal 27.

With the ignition switch in the ACC or ON position, power is supplied

I

through 10A fuse [No. 1, located in the fuse block (J/B)]

I

to smart entrance control unit terminal 26.

Ground is supplied

I

to smart entrance control unit terminals 43 and 64

I

through body grounds M9, M25 and M87.

INITIAL CONDITION TO ACTIVATE THE SYSTEM

NHEL0196S03

The operation of the vehicle security system is controlled by the doors, hood and trunk lid.

Pattern A

NHEL0196S0301

To activate the vehicle security system, the smart entrance control unit must receive signals indicating the
doors, hood and trunk lid are closed.
When a door is open, smart entrance control unit terminal 1, 2 or 3 receives a ground signal from each door
switch.
When the hood is open, smart entrance control unit terminal 6 receives a ground signal

I

from terminal 1 of the hood switch

I

through body grounds E11, E22 and E53.

When the trunk lid is open, smart entrance control unit terminal 13 receives a ground signal

I

from terminal 1 of the trunk room lamp switch

I

through body grounds T6 and T8.

When smart entrance control unit receives LOCK signal from key cylinder switch or keyfob and none of the
described conditions exist, the vehicle security system will automatically shift to armed mode.

Pattern B

NHEL0196S0302

To activate the vehicle security system, the smart entrance control unit must receive signal indicating any door
(including hood and trunk lid) is opened.
When the front doors are locked with key, lock/unlock switch or keyfob and then all doors are closed, the
vehicle security system will automatically shift to armed mode.

VEHICLE SECURITY SYSTEM ACTIVATION

NHEL0196S04

Pattern A

NHEL0196S0401

With all doors (including hood and trunk lid) close if the key is used to lock doors, front power window main
switch terminal 6 receives a ground signal

I

from terminal 3 of the key cylinder switch LH

I

through body grounds M9, M25 and M87.

If this signal, or lock signal from keyfob is received by the smart entrance control unit, the vehicle security
system will activate automatically.
NOTE:
Vehicle security system can be set even though all doors are not locked.

Pattern B

NHEL0196S0402

With any door (including hood and trunk lid) open if lock/unlock switch is used to lock doors, smart entrance
control unit terminal 33 receives a ground signal

I

from terminal 8 of lock/unlock switch LH, or

I

from terminal 11 of lock/unlock switch RH

I

through body grounds M9, M25 and M87, or

With any door (including hood and trunk lid) open if the key is used to lock doors, front power window main
switch terminal 6 receives a ground signal

I

from terminal 3 of the key cylinder switch LH

I

through body grounds M9, M25 and M87.

VEHICLE SECURITY (THEFT WARNING) SYSTEM

System Description (Cont’d)

EL-330

If these signals and lock signal from keyfob are received by the smart entrance control unit, ground signals
of terminals 1, 2 and 3 are interrupted and all doors are closed, the vehicle security system will activate auto-
matically.
NOTE:
Vehicle security system can be set even though the rear door is not locked.
Once the vehicle security system has been activated, smart entrance control unit terminal 38 supplies ground
to terminal 2 of the security indicator lamp.
The security indicator lamp will illuminate for approximately 30 seconds and then blinks every 2.6 seconds.
Now the vehicle security system is in armed phase.

VEHICLE SECURITY SYSTEM ALARM OPERATION

NHEL0196S05

The vehicle security system is triggered by

I

opening a door

I

opening the hood or the trunk lid

I

detection of battery disconnect and connect.

Once the vehicle security system is in armed phase, if the smart entrance control unit receives a ground sig-
nal at terminal 1, 2, 3 (door switch), 13 (trunk room lamp switch) or 6 (hood switch), the vehicle security sys-
tem will be triggered. The headlamps flash and the horn sounds intermittently.
Power is supplied at all times

I

through 10A fuse (No. 61 located in fuse and fusible link box)

I

to vehicle security horn relay-1 terminals 1 and 3, and

I

to vehicle security horn relay-2 terminal 1

I

through 10A fuse (No. 57, located in fuse and fusible link box)

I

to horn relay terminal 2.

Power is also supplied at all times

I

through 15A fuse (No. 68, located in fuse and fusible link box)

I

to headlamp LH relay terminal 3,

I

through 20A fuse (No. 54, located in fuse and fusible link box)

I

to headlamp LH relay terminals 1 and 6,

I

through 15A fuse (No. 69, located in fuse and fusible link box)

I

to headlamp RH relay terminal 3, and

I

through 20A fuse (No. 55, located in fuse and fusible link box)

I

to headlamp RH relay terminals 1 and 6.

When the vehicle security system is triggered, ground is supplied intermittently

I

to headlamp LH relay terminal 2 from smart entrance control unit terminal 21 and

I

to headlamp RH relay terminal 2 from smart entrance control unit terminal 59

I

through smart entrance control unit terminals 43 and 64.

I

through body grounds M9, M25 and M87.

When headlamp relays (LH and RH) are energized and then power is supplied to headlamps (LH and RH).
The headlamps flash intermittently.
When the vehicle security system is triggered, ground is supplied intermittently

I

from smart entrance control unit terminal 42

I

to vehicle security horn relay-2 terminal 2.

When vehicle security horn relay-2 is energized, ground is supplied intermittently

I

to vehicle security horn relay-1 terminal 2, and

I

to horn relay terminal 1.

When vehicle security horn relay-1 and horn relay are energized, then power is supplied to vehicle security
horn and horn.
The horn sounds intermittently.
The alarm automatically turns off after 50 seconds but will reactivate if the vehicle is tampered with again.

VEHICLE SECURITY SYSTEM DEACTIVATION

NHEL0196S06

To deactivate the vehicle security system, a door or trunk lid must be unlocked with the key or keyfob.
When the key is used to unlock the door, front power window main switch terminal 19 receives a ground sig-
nal

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

System Description (Cont’d)

EL-331

I

from terminal 1 of the key cylinder switch LH.

When the smart entrance control unit receives either one of these signals or unlock signal from keyfob, the
vehicle security system is deactivated. (Disarmed phase)

PANIC ALARM OPERATION

NHEL0196S07

Remote keyless entry system may or may not operate vehicle security system (horn and headlamps) as
required.
When the remote keyless entry system (panic alarm) is triggered, ground is supplied intermittently

I

from smart entrance control unit terminal 42

I

to vehicle security horn relay-2 terminal 2.

I

from smart entrance control unit terminal 21

I

to headlamp LH relay terminal 2 and

I

from smart entrance control unit terminal 59

I

to headlamp RH relay terminal 2

The headlamp flashes and the horn sounds intermittently.
The alarm automatically turns off after 25 seconds or when smart entrance control unit receives any signal
from keyfob.
