Infiniti I35 (A33). Manual - part 418





CONSULT-II Application Items

NHEL0236

“RETAINED PWR”

NHEL0236S01

Data Monitor

NHEL0236S0101

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

DOOR SW-AS

Indicates [ON/OFF] condition of front door switch RH.

Active Test

NHEL0236S0102

Test Item

Description

RETAINED PWR

This test is able to supply RAP signal (power) from smart entrance control unit to power window
system and power sunroof system. Those systems can be operated when turning on
“RETAINED PWR” on CONSULT-II screen even if the ignition switch is tuned OFF.
NOTE:
During this test, CONSULT-II can be operated with ignition switch in “OFF” position.
“RETAINED PWR” should be turned “ON” or “OFF” on CONSULT-II screen when ignition
switch is ON. Then turn ignition switch OFF to check retained power operation. CON-
SULT-II might be stuck if “RETAINED PWR” is turned “ON” or “OFF” on CONSULT-II
screen when ignition switch is OFF.

Work Support

NHEL0236S0103

Work Item

Description

RETAINED PWR SET

RAP signal’s power supply period can be changed by mode setting. Selects RAP signal’s
power supply period between two steps.

I

MODE 1 (45 sec.)/MODE 2 (OFF)/MODE 3 (2 min.)

Trouble Diagnoses

NHEL0105

Symptom

Possible cause

Repair order

None of the power windows can be
operated using any switch.

1. 10A fuse, 40A fusible link
2. E90 circuit breaker
3. Power window relay
4. E90 circuit breaker circuit
5. Power window relay circuit
6. Ground circuit
7. Front power window main switch

1. Check 10A fuse [No. 10, located in fuse block

(J/B)], 40A fusible link (letter I, located in fuse and
fusible link box).

2. Check E90 circuit breaker.
3. Check power window relay.
4. Check the following.
a. Check harness between E90 circuit breaker and

40A fusible link (letter I, located in fuse and fusible
link box).

b. Check harness between E90 circuit breaker and

front power window main switch.

5. Check the following.
a. Check harness between E90 circuit breaker and

power window relay.

b. Check harness between fuse and power window

relay.

6. Check the following.
a. Check ground circuit of front power window main

switch terminal 5.

b. Check power window relay ground circuit.
7. Check front power window main switch.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER WINDOW

CONSULT-II Application Items

EL-273

Symptom

Possible cause

Repair order

Driver side power window cannot
be operated but other windows can
be operated.

1. Driver side power window motor

circuit

2. Driver side power window motor
3. Front power window main switch

1. Check harness between front power window main

switch and driver side power window motor for
open or short circuit.

2. Check driver side power window motor.
3. Check front power window main switch.

One or more power windows
except driver’s side window cannot
be operated.

1. Power window switches
2. Power window motors
3. Power window main switch
4. Power window circuit

1. Check power window switch.
2. Check power window motor.
3. Check power window main switch.
4. Check the following.
a. Check harness between the rear power window

switch (LH and RH) terminal 5 and power window
relay terminal 5.

b. Check harnesses between power window main

switch and power window switch for open/short cir-
cuit.

c. Check harnesses between power window switch

and power window motor for open/short circuit.

Power windows except driver’s side
window cannot be operated using
power window main switch but can
be operated by power window
switch.

1. Power window main switch

1. Check front power window main switch.

Driver side power window auto-
matic operation does not function
properly.

1. Front power window main switch
2. Encoder and limit switch

1. Check front power window main switch.
2. Check encoder and limit switch. (EL-275)

Retained power operation does not
operate properly.

1. RAP signal circuit
2. Driver or passenger side door

switch circuit

3. Smart entrance control unit

1. Check RAP signal.
a. (With CONSULT-II)

I

Check RAP signal with CONSULT-II.
Use “WORK SUPPORT” mode, “RETAINED PWR”
in “SMART ENTRANCE”. (Refer to EL-272.)

I

Check RAP signal with CONSULT-II.
Use “ACTIVE TEST” mode, “RETAINED PWR” in
“SMART ENTRANCE”.
(Refer to EL-272.)
If NG, go to the step b. below.

b. Verify 12 positive voltage from smart entrance con-

trol unit is present at terminal 2 of power window
relay:

I

Within 45 seconds after ignition switch turns off.*1

I

When front door LH and RH is closed.

2. Check harness between smart entrance control unit

and driver or passenger side door switch for short
circuit.
Check driver or passenger side door switch ground
circuit.
Check driver or passenger side door switch.

3. Check smart entrance control unit. (EL-52)

Interruption detection function does
not operate properly.

1. Encoder and limit switch

1. Check encoder and limit switch. (EL-275)

NOTE: *1 RAP signal’s period can be changed by CONSULT-II. (EL-273)

POWER WINDOW

Trouble Diagnoses (Cont’d)

EL-274

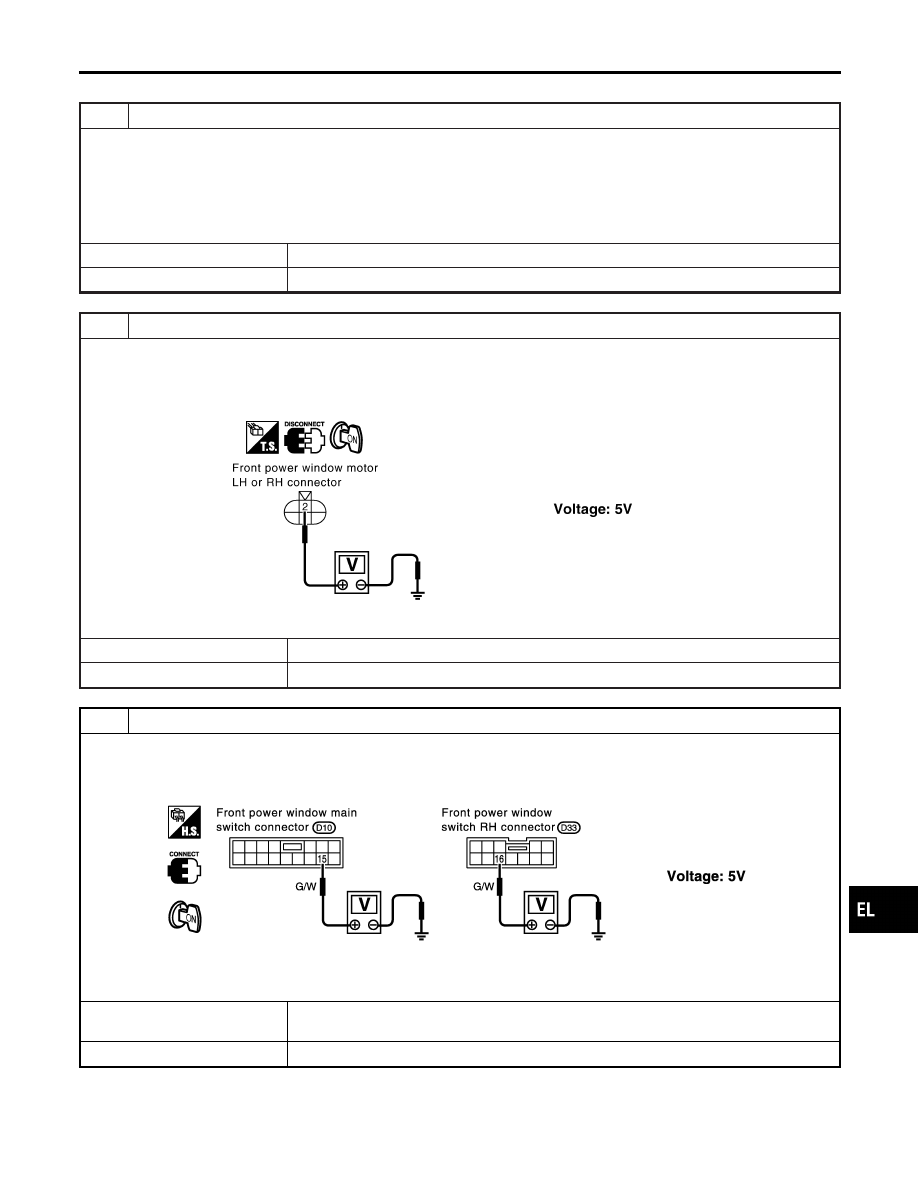

ENCODER AND LIMIT SWITCH CHECK

=NHEL0105S01

1

CHECK DOOR WINDOW SLIDE MECHANISM

Check the following.

I

Obstacles in window, glass molding, etc.

I

Worn or deformed glass molding

I

Door sash tilted too far inward or outward

I

Door window motor

OK or NG

OK

©

GO TO 2.

NG

©

Remove obstacles or repair door window slide mechanism.

2

CHECK LIMIT SWITCH POWER SUPPLY INPUT SIGNAL

1. Disconnect front power window motor LH or RH connector.
2. Turn ignition switch to ON position.
3. Check voltage between front power window motor LH harness connector D4 terminal 2 (G/W) or front power window

motor RH harness connector D38 terminal 2 (G/W) and ground.

SEL835YA

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

CHECK LIMIT SWITCH POWER SUPPLY OUTPUT SIGNAL

Check voltage between front power window main switch terminal 15 or front power window switch RH terminal 16 and
ground.

SEL725WB

OK or NG

OK

©

Repair harness or connectors between power window switch and front power window
motor.

NG

©

Replace power window main switch or front power window switch RH.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER WINDOW

Trouble Diagnoses (Cont’d)

EL-275

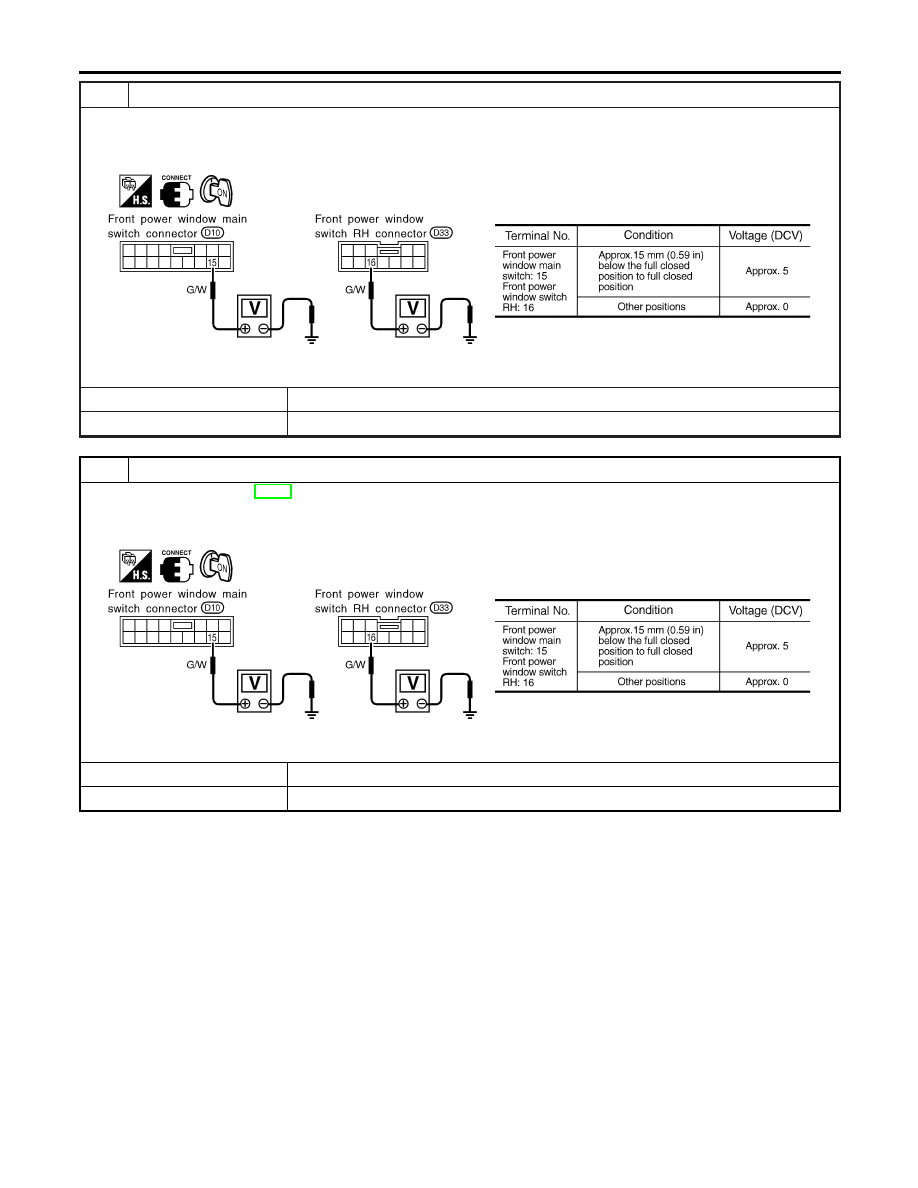

4

CHECK LIMIT SWITCH OPERATION

1. Connect front power window motor LH or RH connector.
2. Check voltage between front power window main switch terminal 15 or front power window switch RH terminal 16 and

ground during power window closing operation.

SEL726W

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 5.

5

RESET LIMIT SWITCH

Reset limit switch. Refer to BT-23, “Front Door Glass Limit Switch Reset”. Then check voltage between front power win-
dow main switch terminal 15 or front power window switch RH terminal 16 and ground during power window closing
operation at least ten times.

SEL726W

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 6.

POWER WINDOW

Trouble Diagnoses (Cont’d)

EL-276
