DIAGNOSTIC PROCEDURE 4

NHEL0055S06

1

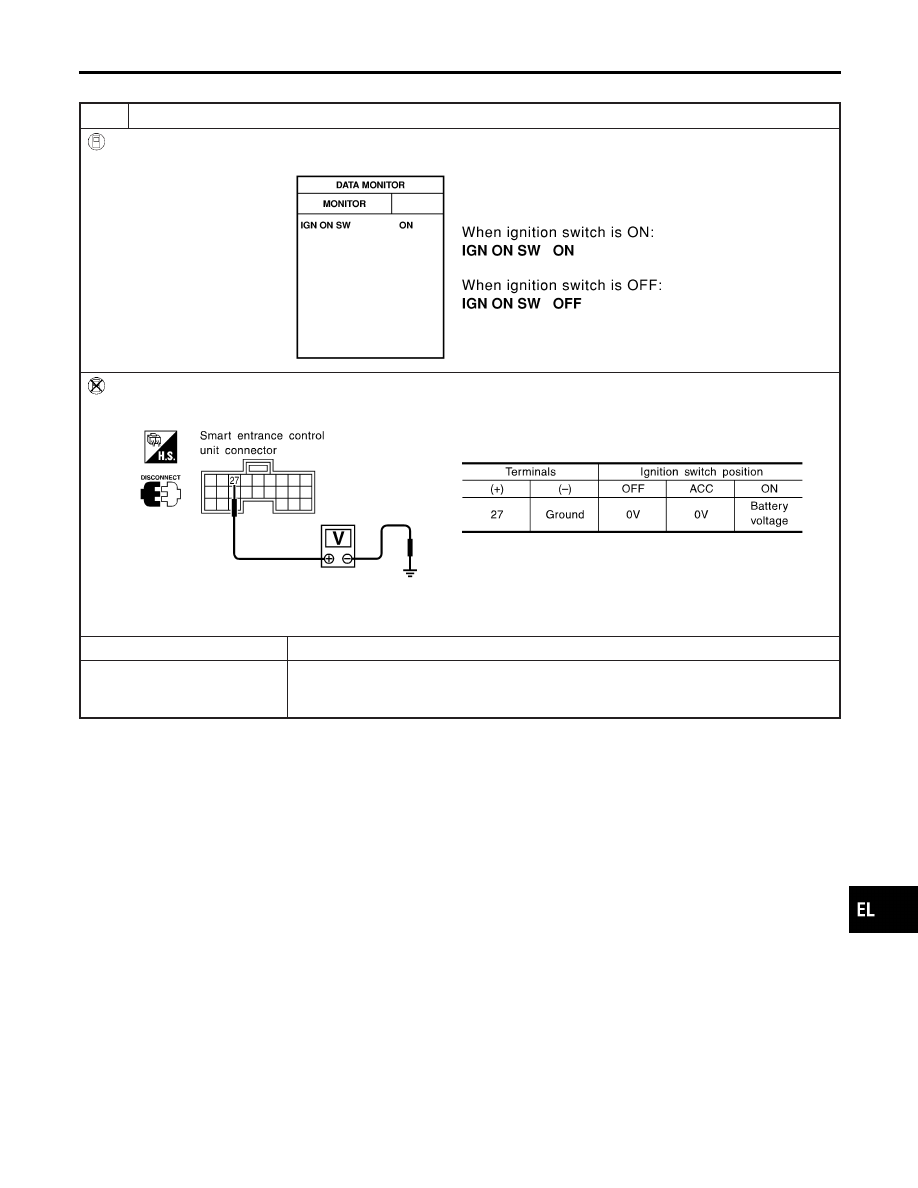

CHECK IGNITION ON SIGNAL

With CONSULT-II

Check ignition switch ON signal (“IGN ON SW”) in “DATA MONITOR” mode with CONSULT-II.

SEL318W

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M144 terminal 27 (G) and ground.

SEL995X

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

10A fuse [No. 10, located in fuse block (J/B)]

I

Harness for open or short between smart entrance control unit and fuse

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-173

2

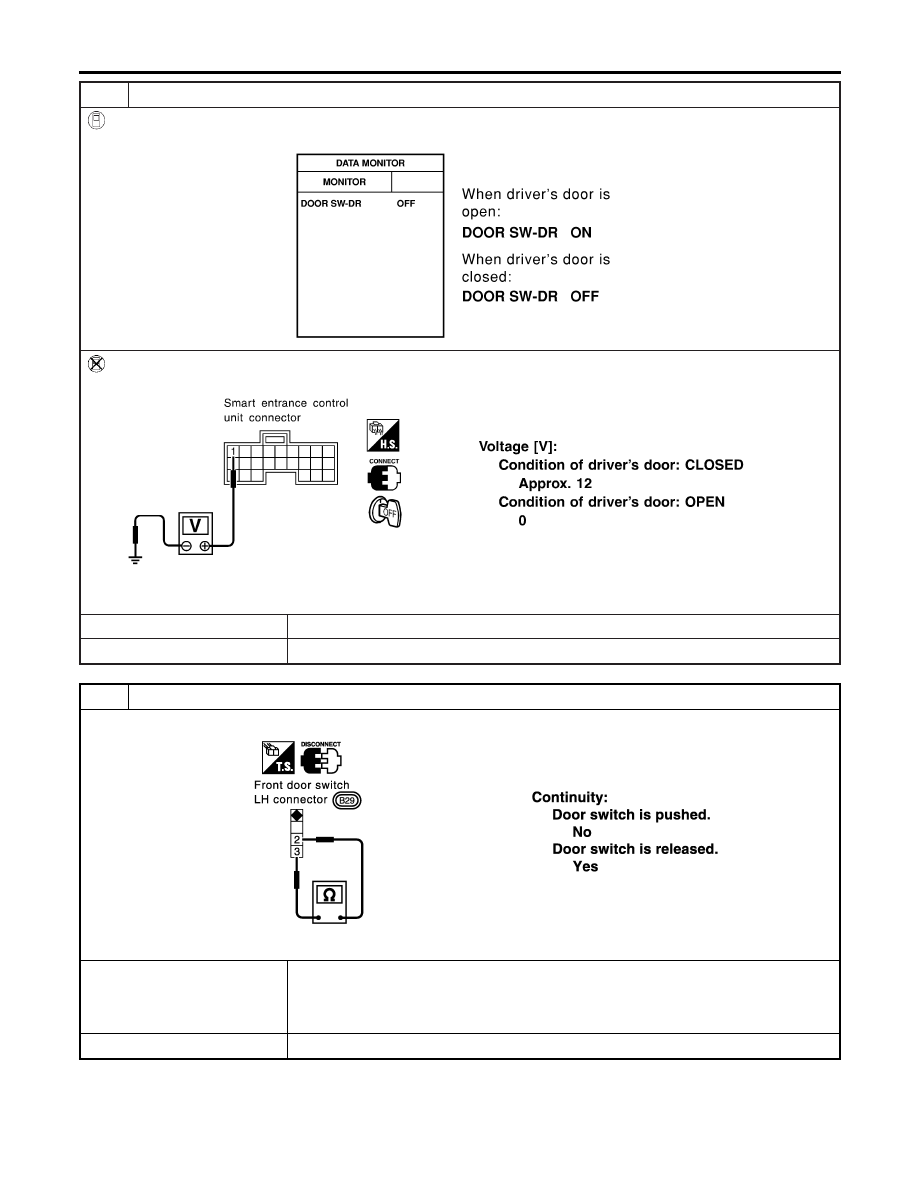

CHECK DOOR SWITCH INPUT SIGNAL

With CONSULT-II

Check front door switch LH signal (“DOOR SW-DR”) in “DATA MONITOR” mode with CONSULT-II.

SEL319W

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M143 terminal 1 (LG) and ground.

SEL004YC

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

CHECK FRONT DOOR SWITCH LH

Check continuity between front door switch LH terminals 2 and 3.

SEL325WF

OK or NG

OK

©

Check the following.

I

Front door switch LH ground circuit and condition

I

Harness for open or short between smart entrance control unit and front door switch
LH

NG

©

Replace front door switch LH.

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-174

4

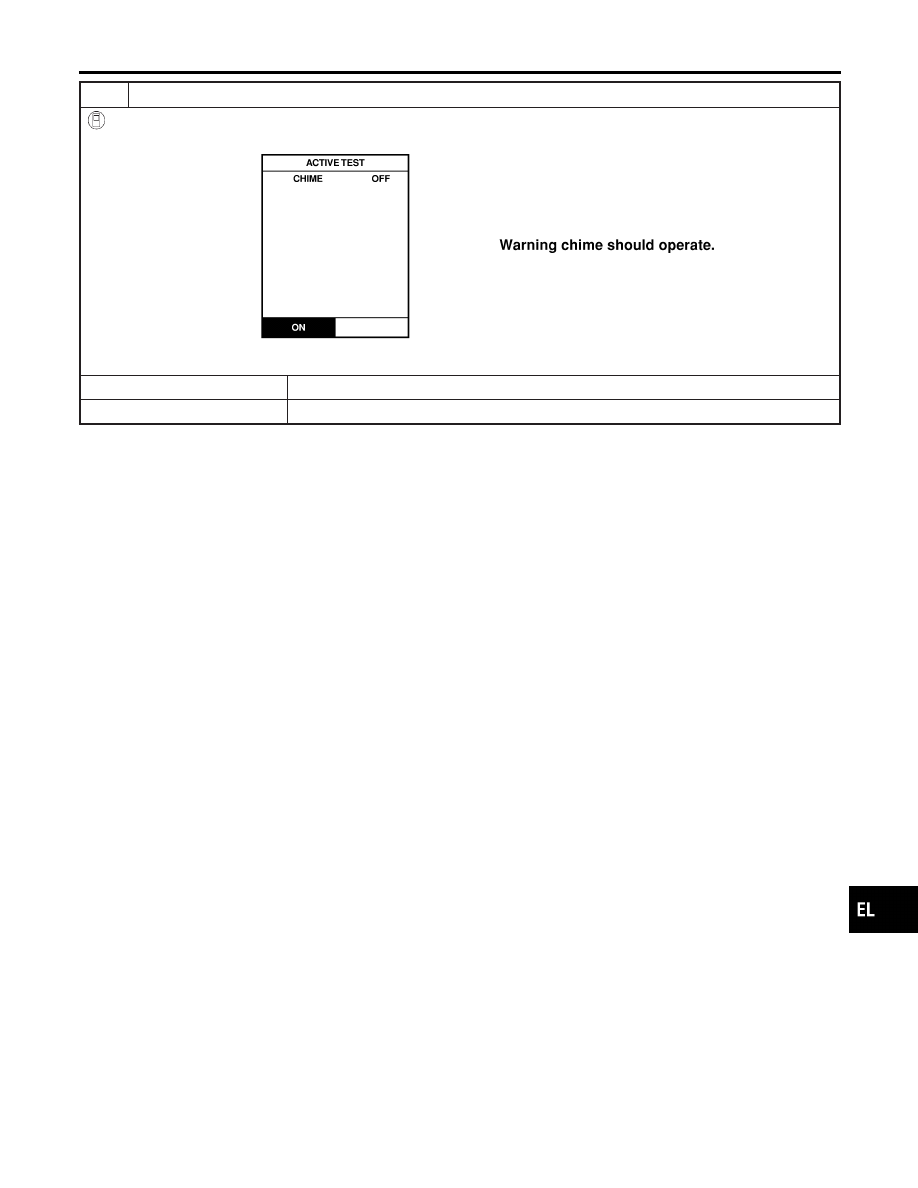

CHECK WARNING CHIME

With CONSULT-II

Perform “CHIME” in “ACTIVE TEST” mode with CONSULT-II.

SEL320W

OK or NG

OK

©

System is OK.

NG

©

Replace smart entrance control unit.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-175

System Description

NHEL0057

WIPER OPERATION

NHEL0057S01

The front wiper switch is controlled by a lever built into the combination switch.
There are three wiper switch positions:

I

LO speed

I

HI speed

I

INT (Intermittent)

With the ignition switch in the ON or START position, power is supplied

I

through 20A fuse [No. 25, located in the fuse block (J/B)]

I

to front wiper motor terminal 4.

I

to front wiper switch terminal 15.

Low (Mist) and High Speed Wiper Operation

NHEL0057S0101

Ground is supplied to front wiper switch terminal 17 through body grounds E11, E22 and E53.
When the front wiper switch is placed in the LO or MIST position, ground is supplied

I

through terminal 14 of the front wiper switch

I

to front wiper motor terminal 3.

With power and ground supplied, the front wiper motor operates at low speed.
When the front wiper switch is placed in the HI position, ground is supplied

I

through terminal 16 of the front wiper switch

I

to front wiper motor terminal 1.

With power and ground supplied, the front wiper motor operates at high speed.

Auto Stop Operation

NHEL0057S0102

With front wiper switch turned OFF, front wiper motor will continue to operate until wiper arms reach windshield
base.
When wiper arms are not located at base of windshield with front wiper switch OFF, ground is provided

I

from terminal 14 of the front wiper switch

I

to front wiper motor terminal 3, in order to continue front wiper motor operation at low speed.

Ground is also supplied

I

through terminal 13 of the front wiper switch

I

to front wiper motor terminal 2

I

through terminal 6 of the front wiper motor, and

I

through body grounds E11, E22 and E53.

When wiper arms reach base of windshield, front wiper motor terminals 2 and 4 are connected instead of ter-
minals 2 and 6. Front wiper motor will then stop wiper arms at the STOP position.

Intermittent Operation

NHEL0057S0103

The front wiper motor operates the wiper arms one time at low speed at a set interval of approximately 3 to
13 seconds. This feature is controlled by the wiper amplifier (INT SW) combined with front wiper switch.
When the front wiper switch is placed in the INT position, ground is supplied to wiper amplifier.
The desired interval time is input to wiper amplifier (INT VR) from wiper volume switch combined with front
wiper switch.
Then intermittent ground is supplied

I

to front wiper motor terminal 3

I

from terminal 14 of front wiper switch

I

through wiper amplifier (OUTPUT).

The front wiper motor operates at low speed at the desired interval.

WASHER OPERATION

NHEL0057S02

With the ignition switch in the ON or START position, power is supplied

I

through 20A fuse [No. 25, located in the fuse block (J/B)]

I

to front washer motor terminal 1.

When the lever is pulled to the WASH position, ground is supplied

I

to front washer motor terminal 2, and

FRONT WIPER AND WASHER

System Description

EL-176
