Description

NHEL0004

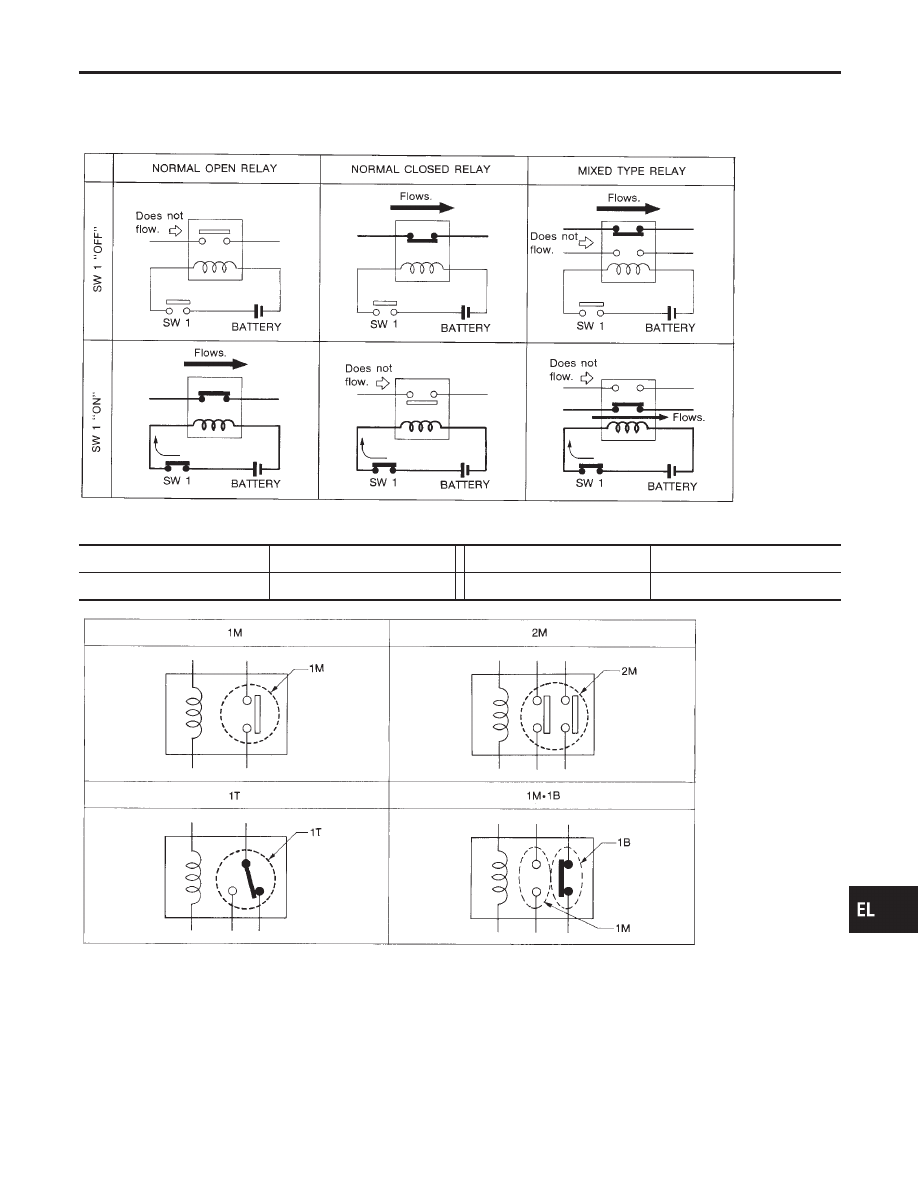

NORMAL OPEN, NORMAL CLOSED AND MIXED TYPE RELAYS

NHEL0004S01

Relays can mainly be divided into three types: normal open, normal closed and mixed type relays.

SEL881H

TYPE OF STANDARDIZED RELAYS

NHEL0004S02

1M

1 Make

2M

2 Make

1T

1 Transfer

1M·1B

1 Make 1 Break

SEL882H

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

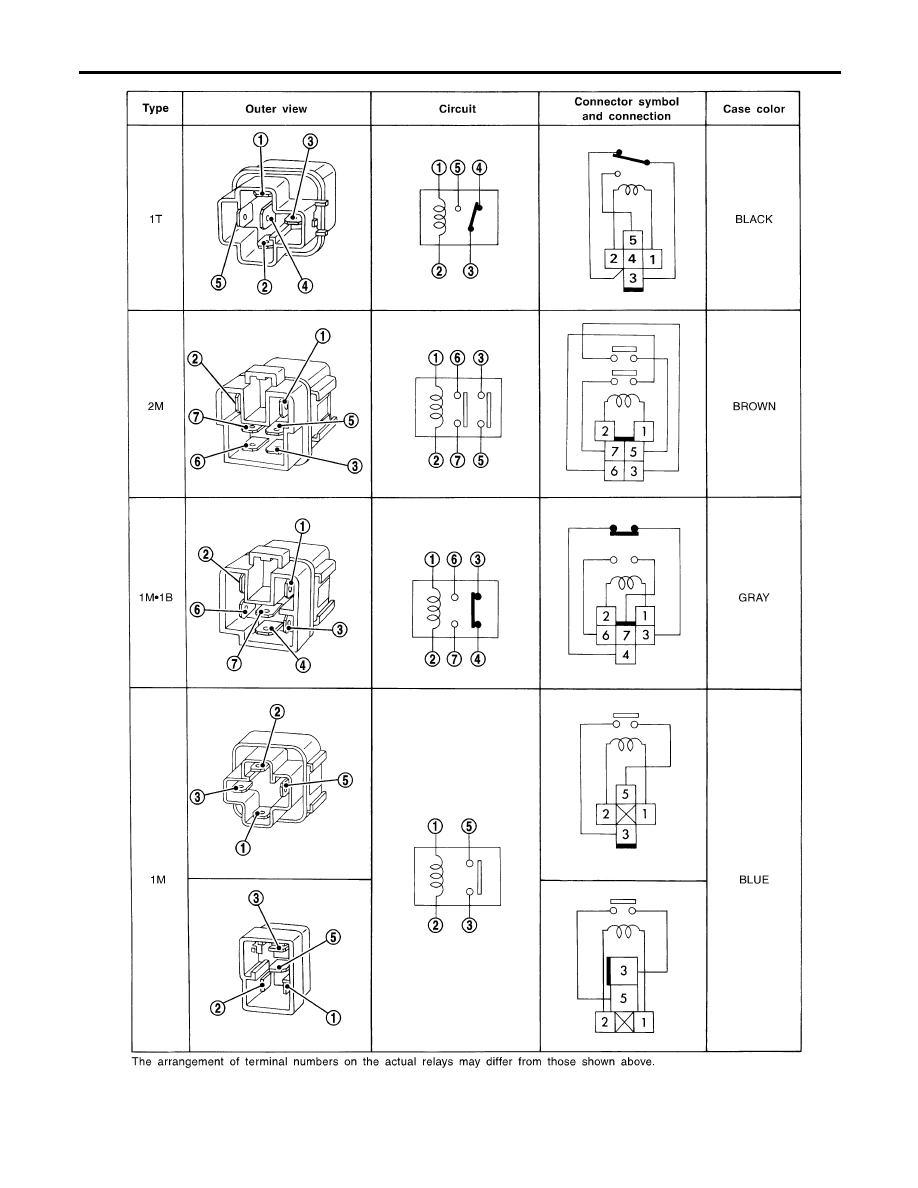

STANDARDIZED RELAY

Description

EL-9

SEL188W

STANDARDIZED RELAY

Description (Cont’d)

EL-10

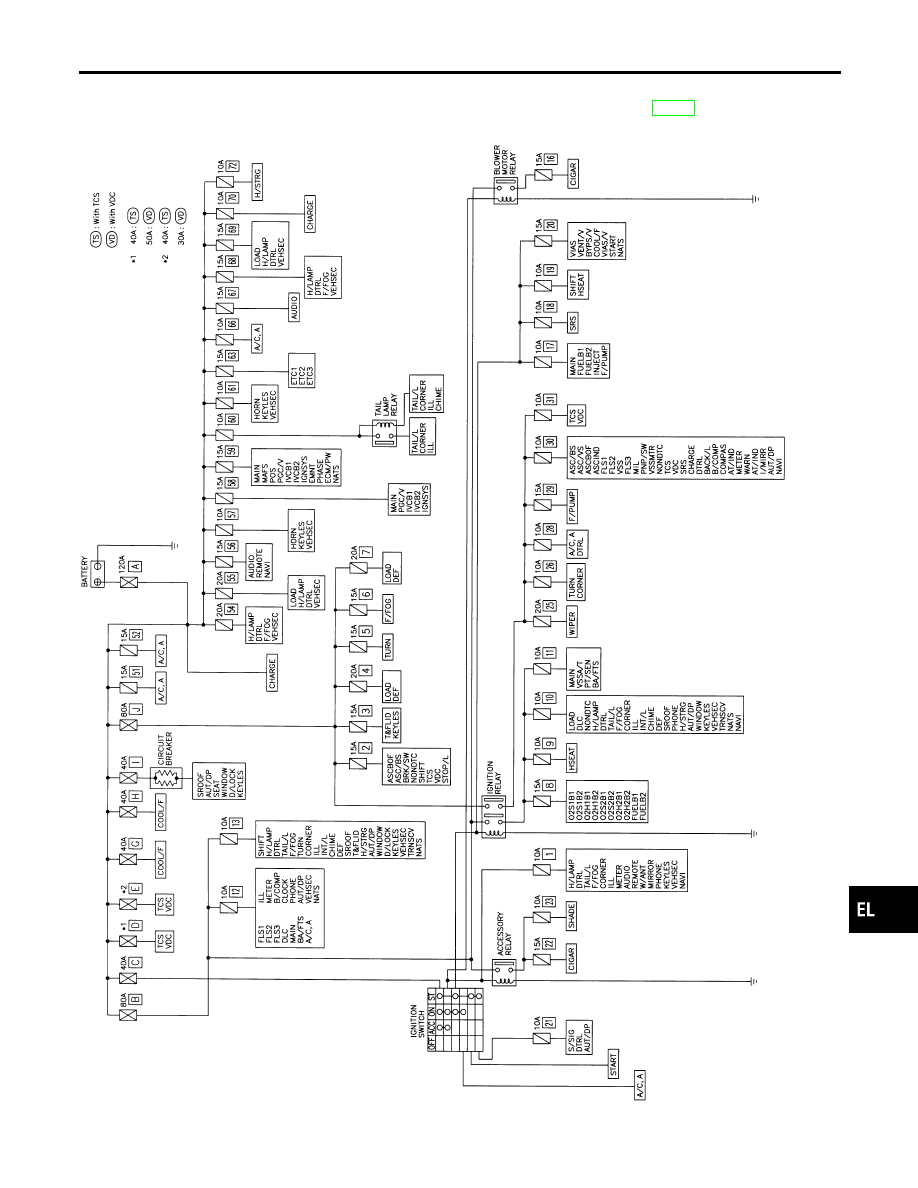

Schematic

NHEL0005

For detailed ground distribution information, refer to “GROUND DISTRIBUTION”, EL-20.

MEL857Q

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER SUPPLY ROUTING

Schematic

EL-11

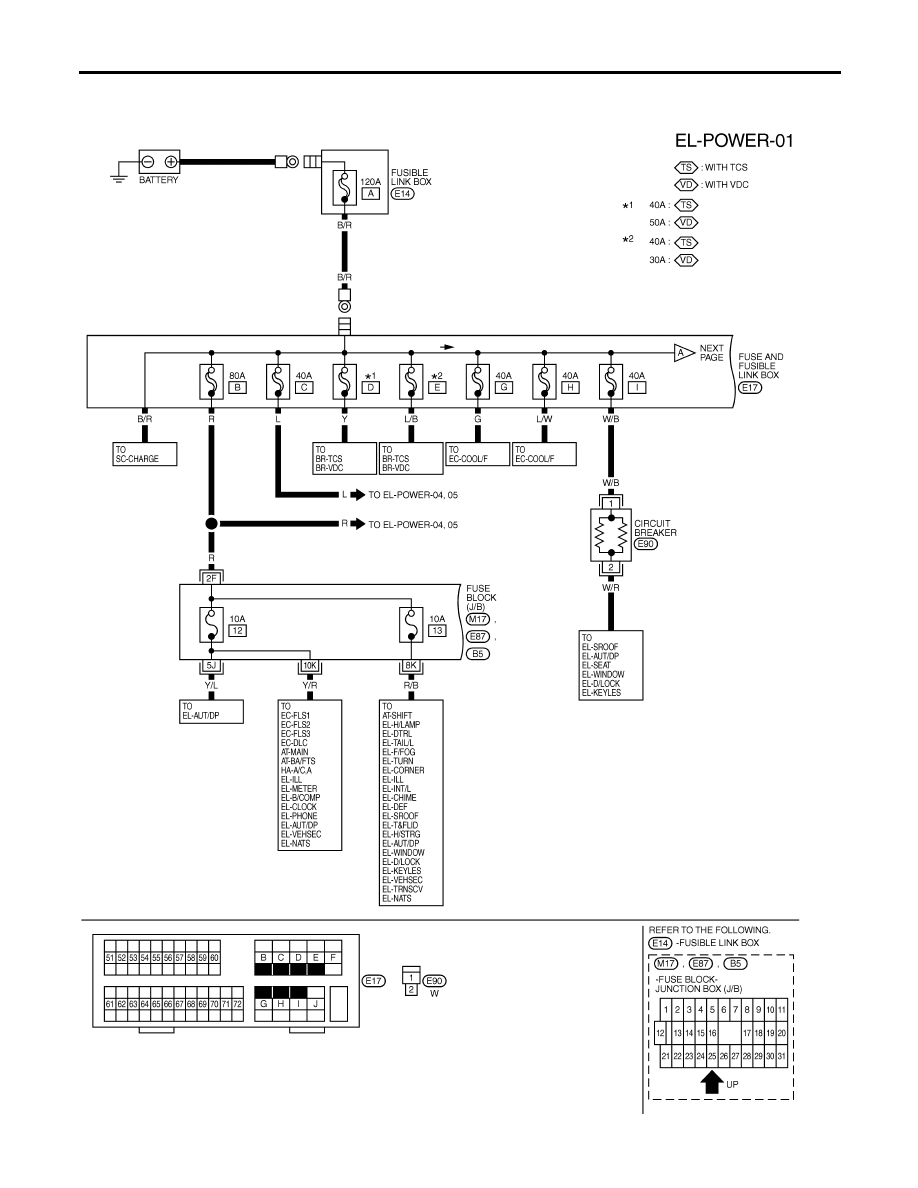

Wiring Diagram — POWER —

NHEL0006

BATTERY POWER SUPPLY — IGNITION SW. IN ANY POSITION

NHEL0006S01

MEL858Q

POWER SUPPLY ROUTING

Wiring Diagram — POWER —

EL-12
