3

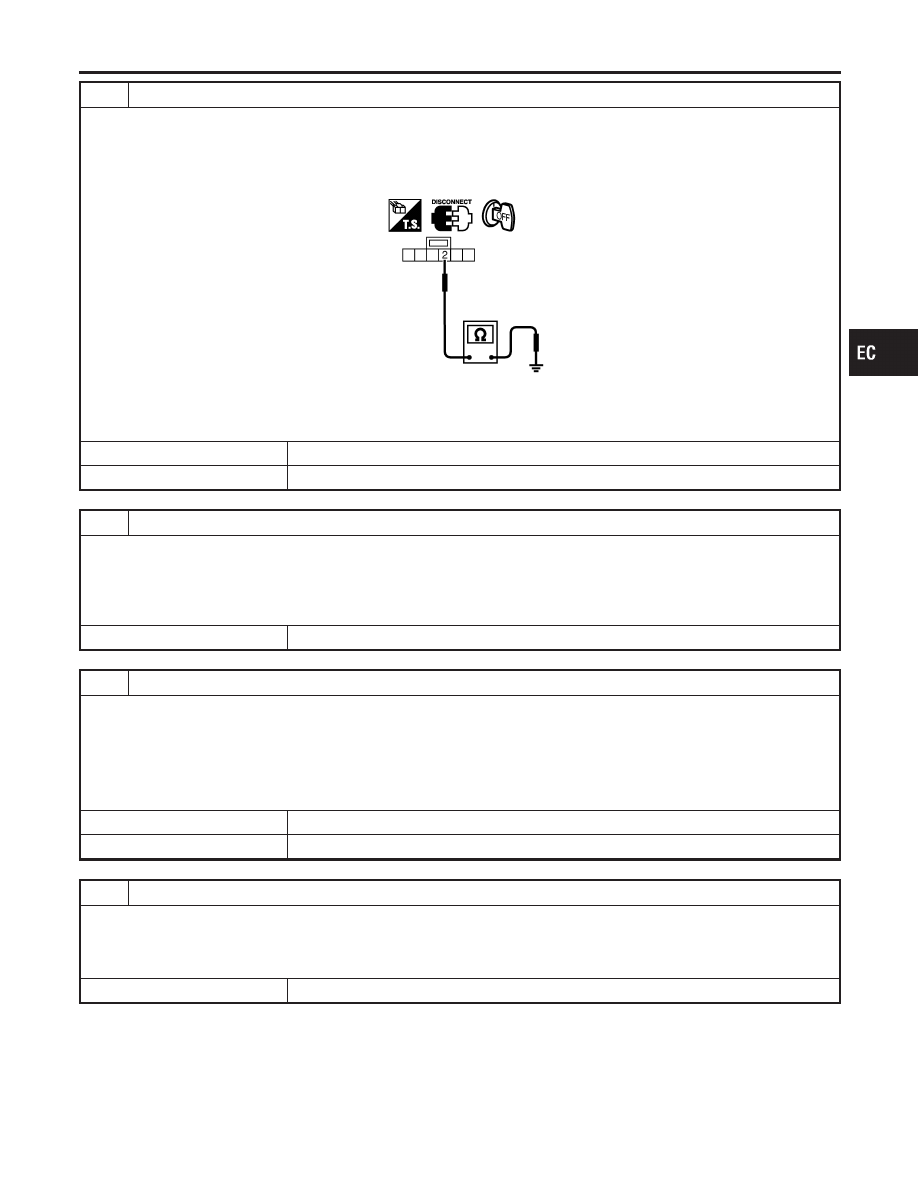

CHECK ASCD STEERING SWITCH GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch OFF.
2. Disconnect ECM harness connector.
3. Disconnect ASCD steering harness connector.
4. Check harness continuity between switch terminal 2 and ECM terminal 58. Refer to Wiring Diagram.

SEC198D

Continuity should exist.

5. Also check harness for short to power.

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M223, F53

I

Joint connector-20

I

Combination switch (spiral cable)

I

Harness for open and short between ECM and ASCD steering switch

©

Repair open circuit or short to power in harness or connectors.

5

CHECK ASCD STEERING SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 50 and ASCD steering switch terminal 1.

Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 6.

6

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M223, F53

I

Combination switch (spiral cable)

I

Harness for open and short between ECM and ASCD steering switch

©

Repair open circuit or short to ground or short to power in harness or connectors.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1564 ASCD STEERING SWITCH

Diagnostic Procedure (Cont’d)

EC-617

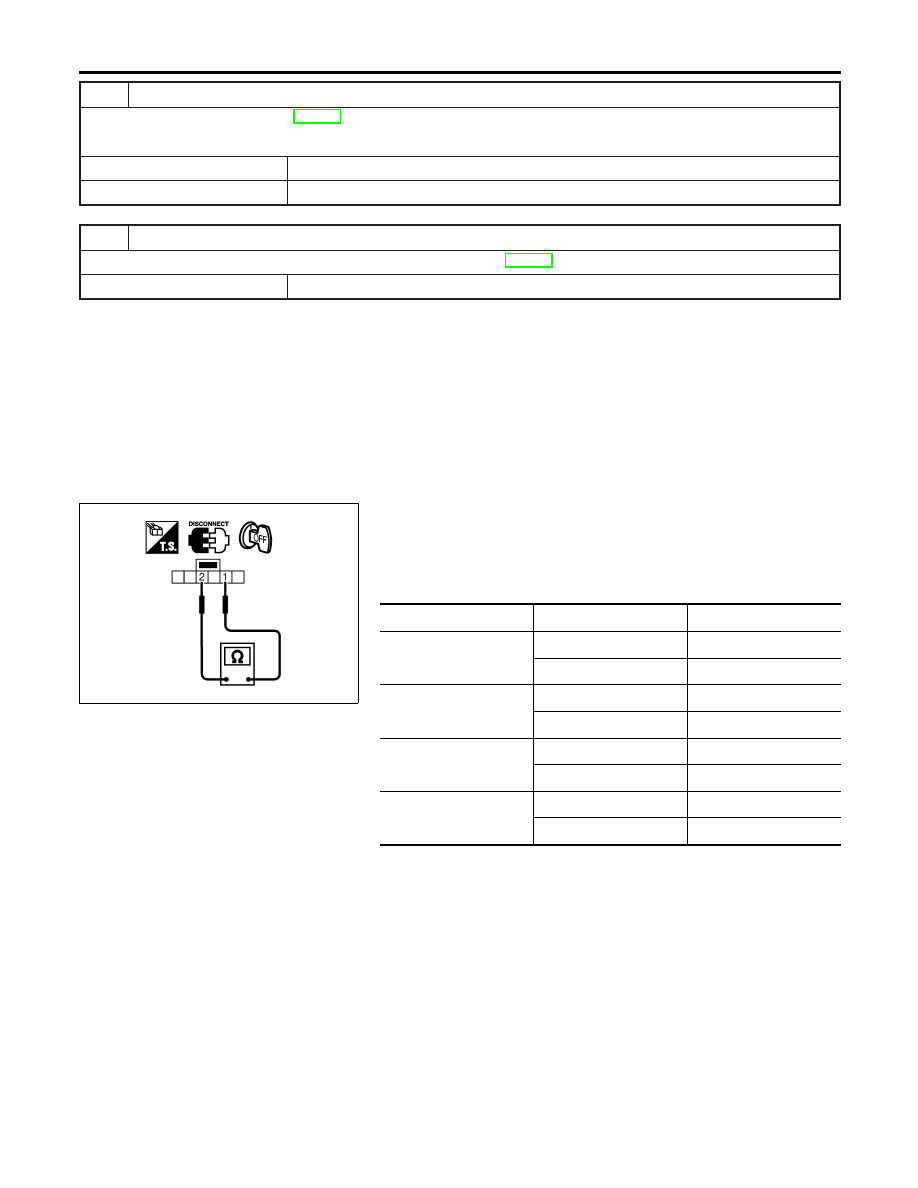

7

CHECK ASCD STEERING SWITCH

Refer to “Component Inspection”, EC-618.

OK or NG

OK

©

GO TO 8.

NG

©

Replace ASCD steering switch.

8

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-152.

©

INSPECTION END

SEC008D

Component Inspection

NHEC1215

ASCD STEERING SWITCH
1.

Disconnect ASCD steering switch.

2.

Check continuity between terminals 1 and 2 by pushing each
switch.

Switch

Condition

Resistance [

Ω

]

MAIN SW

Pressed

Approx. 0

Released

Approx. 4,000

SET/COAST SW

Pressed

Approx. 660

Released

Approx. 4,000

RESUME/ACCEL SW

Pressed

Approx. 1,480

Released

Approx. 4,000

CANCEL SW

Pressed

Approx. 250

Released

Approx. 4,000

DTC P1564 ASCD STEERING SWITCH

Diagnostic Procedure (Cont’d)

EC-618

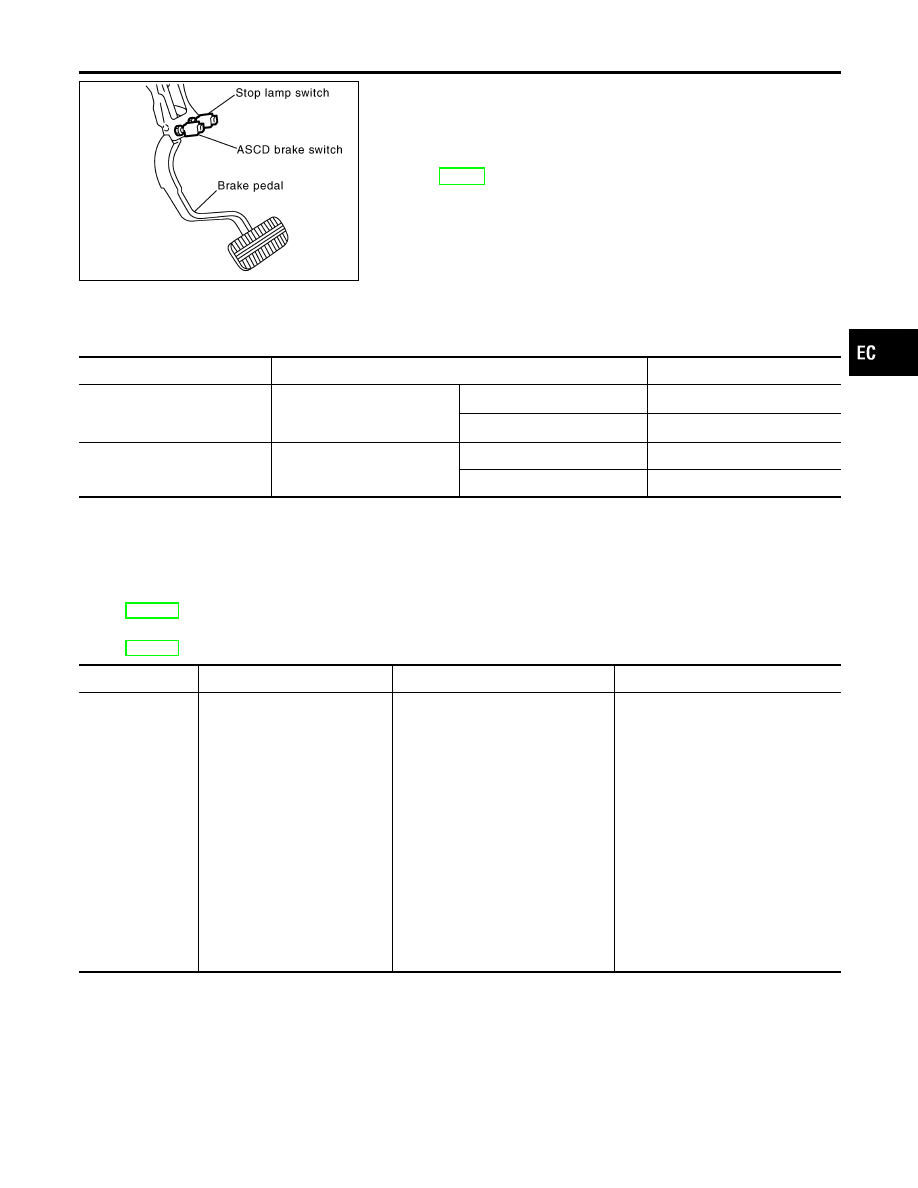

SEC009DA

Component Description

NHEC1466

When the brake pedal is depressed, ASCD brake switch is turned
OFF and stop lamp switch is turned ON.
ECM detects the state of the brake pedal by this input of two kinds
(ON/OFF signal).
Refer to EC-54 for the ASCD function.

CONSULT-II Reference Value in Data Monitor
Mode

NHEC1217

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

BRAKE SW 1

(ASCD brake switch)

I

Ignition switch: ON

I

Shift lever: Except N and P
position

I

Brake pedal: Released

ON

I

Brake pedal: Depressed

OFF

BRAKE SW 2

(Stop lamp switch)

I

Ignition switch: ON

I

Brake pedal: Released

OFF

I

Brake pedal: Depressed

ON

On Board Diagnosis Procedure

NHEC1467

This self-diagnosis has the one trip detection logic.
The MIL will not light up for this self-diagnosis.
NOTE:

I

If DTC P1572 is displayed with DTC P0605, first perform the trouble diagnosis for DTC P0605. Refer
to EC-442.

I

If DTC P1572 is displayed with DTC P1805, first perform the trouble diagnosis for DTC P1805. Refer
to EC-644.

DTC

Trouble diagnosis name

DTC Detecting Condition

Possible cause

P1572
1572

ASCD brake switch

I

When the vehicle speed is above
30 km/h (19 MPH), ON signal
from the stop lamp switch and
ASCD brake switch are sent to the
ECM at the same time.

I

ASCD brake switch signal is not
sent to ECM for an extremely long
time while driving vehicle.

I

Harness or connectors
(The stop lamp switch circuit is
open or shorted.)

I

Harness or connectors
(The ASCD brake switch circuit is
open or shorted.)

I

ASCD brake switch

I

Stop lamp switch

I

Harness or connectors
(The ASCD brake switch or stop
lamp switch circuit is open or
shorted.)

I

Incorrect stop lamp switch installa-
tion

I

Incorrect ASCD brake switch
installation

I

ECM

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1572 ASCD BRAKE SWITCH

Component Description

EC-619

DTC Confirmation Procedure

NHEC1468

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If DTC Confirmation Procedure has been previously conducted,
always turn ignition switch OFF and wait at least 10 seconds before
conducting the next test.
TESTING CONDITION:
Steps 3 and 4 may be conducted with the drive wheels lifted
in the shop or by driving the vehicle. If a road test is expected
to be easier, it is unnecessary to lift the vehicle.

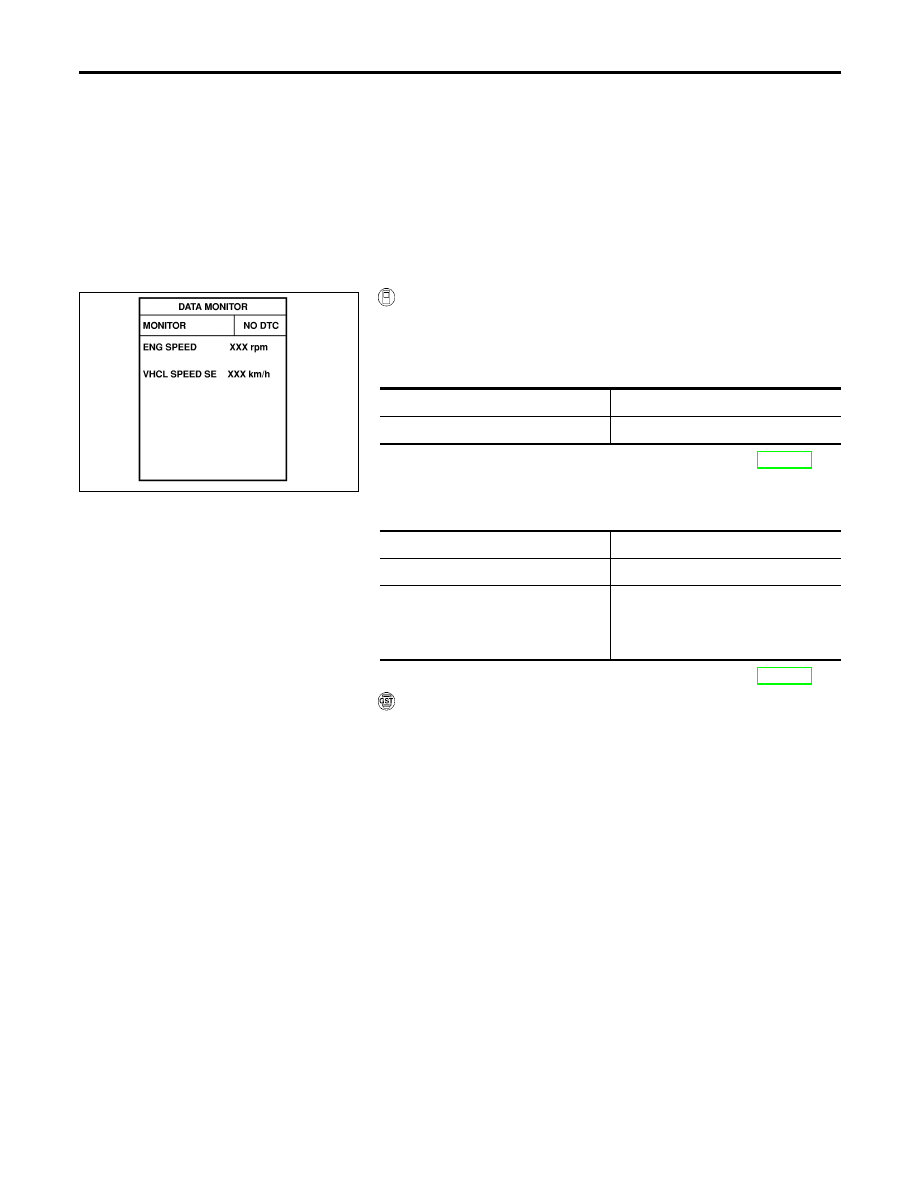

SEC010D

With CONSULT-II

1)

Start engine (TCS switch or VDC switch OFF).

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Drive the vehicle for at least 5 consecutive seconds under the
following condition.

VHCL SPEED SE

More than 30 km/h (19 MPH)

Selector lever

Suitable position

If DTC is detected, go to “Diagnostic Procedure”, EC-623.
If DTC is not detected, go to the following step.

4)

Drive the vehicle for at least 5 consecutive seconds under the
following condition.

VHCL SPEED SE

More than 30 km/h (19 MPH)

Selector lever

Suitable position

Driving location

Depress the brake pedal for more
than five seconds so as not to come
off from the above-mentioned condi-
tion.

5)

If DTC is detected, go to “Diagnostic Procedure”, EC-623.

With GST

Follow the procedure “With CONSULT-II” above.

DTC P1572 ASCD BRAKE SWITCH

DTC Confirmation Procedure

EC-620
