Infiniti I35 (A33). Manual - part 255

25

CHECK FUEL LEVEL SENSOR

Refer to EL-140, “Fuel Level Sensor Unit Check”.

OK or NG

OK

©

GO TO 26.

NG

©

Replace fuel level sensor unit.

26

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-152.

©

INSPECTION END

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0442 EVAP CONTROL SYSTEM

Diagnostic Procedure (Cont’d)

EC-361

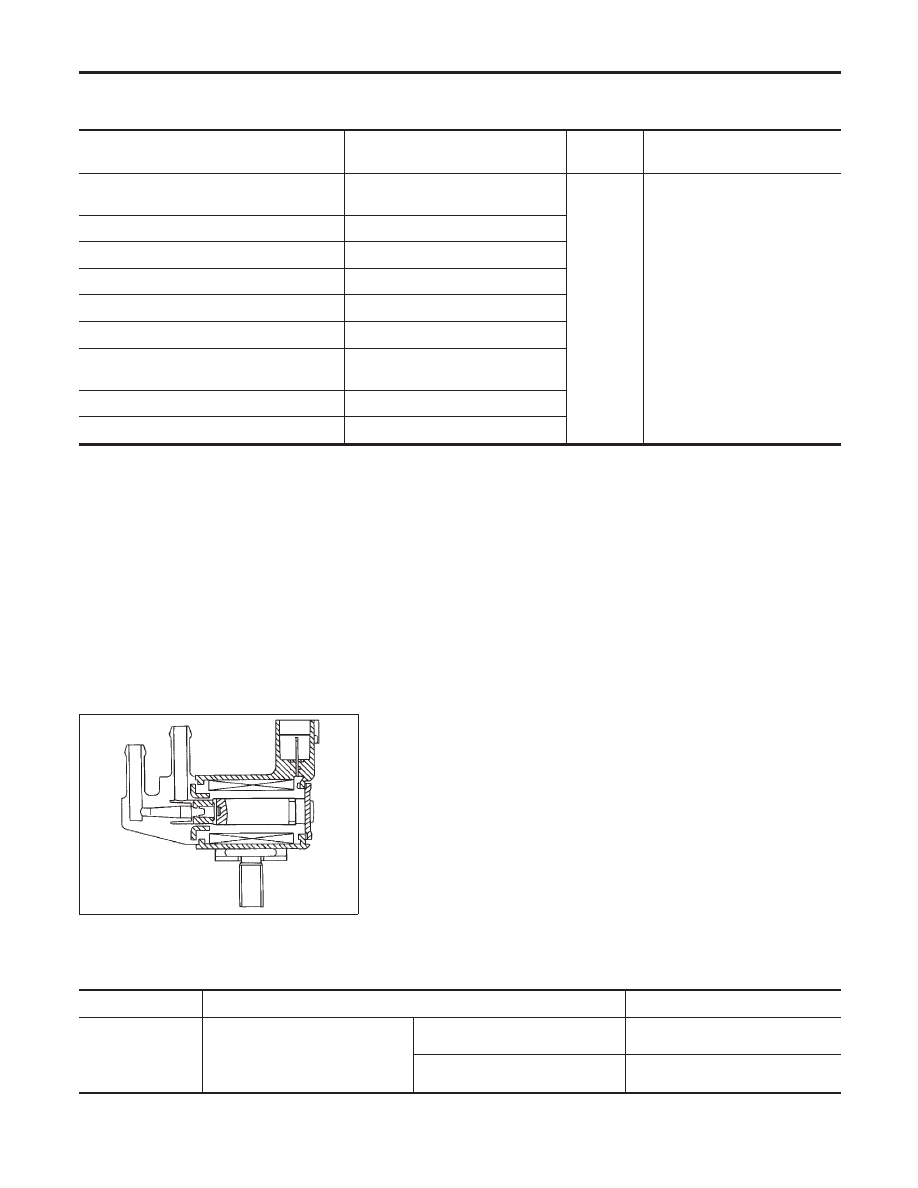

Description

NHEC0963

SYSTEM DESCRIPTION

NHEC0963S01

Sensor

Input Signal to ECM

ECM

function

Actuator

Crankshaft position sensor (POS)
Camshaft position sensor (PHASE)

Engine speed

EVAP can-
ister purge
flow control

EVAP canister purge volume
control solenoid valve

Mass air flow sensor

Amount of intake air

Engine coolant temperature sensor

Engine coolant temperature

Ignition switch

Start signal

Throttle position sensor

Throttle position

Accelerator pedal position sensor

Accelerator pedal position

Heated oxygen sensor 1

Density of oxygen in exhaust gas
(Mixture ratio feedback signal)

Fuel tank temperature sensor

Fuel temperature in fuel tank

Vehicle speed sensor

Vehicle speed

This system controls flow rate of fuel vapor from the EVAP canis-
ter. The opening of the vapor by-pass passage in the EVAP canis-
ter purge volume control solenoid valve changes to control the flow
rate. The EVAP canister purge volume control solenoid valve
repeats ON/OFF operation according to the signal sent from the
ECM. The opening of the valve varies for optimum engine control.
The optimum value stored in the ECM is determined by consider-
ing various engine conditions. When the engine is operating, the
flow rate of fuel vapor from the EVAP canister is regulated as the
air flow changes.

SEF337U

COMPONENT DESCRIPTION

NHEC0963S02

The EVAP canister purge volume control solenoid valve uses a
ON/OFF duty to control the flow rate of fuel vapor from the EVAP
canister. The EVAP canister purge volume control solenoid valve
is moved by ON/OFF pulses from the ECM. The longer the ON
pulse, the greater the amount of fuel vapor that will flow through the
valve.

CONSULT-II Reference Value in Data Monitor
Mode

NHEC0964

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

PURG VOL C/V

I

Engine: After warming up

I

Air conditioner switch OFF

I

Shift lever: N

I

No-load

Idle (Vehicle stopped)

0%

2,000 rpm

—

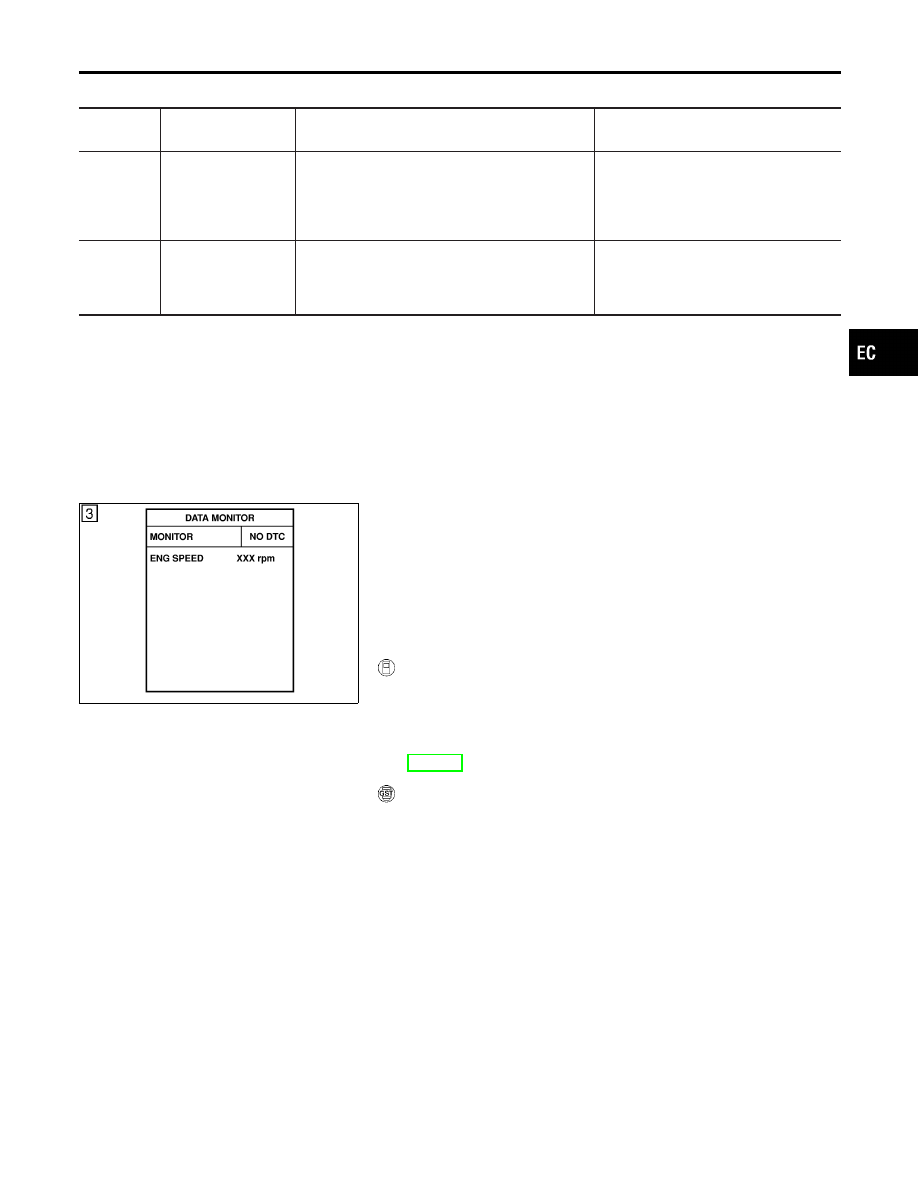

DTC P0444, P0445 EVAP CANISTER PURGE VOLUME CONTROL SOLENOID

VALVE

Description

EC-362

On Board Diagnosis Logic

NHEC0966

DTC No.

Trouble diagnosis

name

DTC Detecting Condition

Possible Cause

P0444
0444

EVAP canister purge
volume control sole-
noid valve circuit
open

An excessively low voltage signal is sent to ECM
through the valve.

I

Harness or connectors
(The solenoid valve circuit is open or
shorted.)

I

EVAP canister purge volume control
solenoid valve

P0445
0445

EVAP canister purge
volume control sole-
noid valve circuit
shorted

An excessively high voltage signal is sent to ECM
through the valve.

I

Harness or connectors
(The solenoid valve circuit is shorted.)

I

EVAP canister purge volume control
solenoid valve

SEF058Y

DTC Confirmation Procedure

NHEC0967

NOTE:
If DTC Confirmation Procedure has been previously conducted,
always turn ignition switch OFF and wait at least 10 seconds before
conducting the next test.
TESTING CONDITION:
Before performing the following procedure, confirm battery
voltage is more than 11V at idle.

WITH CONSULT-II

NHEC0967S01

1)

Turn ignition switch ON.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Start engine and let it idle for at least 13 seconds.

4)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-366.

WITH GST

NHEC0967S02

Follow the proocedure “WITH CONSULT-II” above.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0444, P0445 EVAP CANISTER PURGE VOLUME CONTROL SOLENOID

VALVE

On Board Diagnosis Logic

EC-363

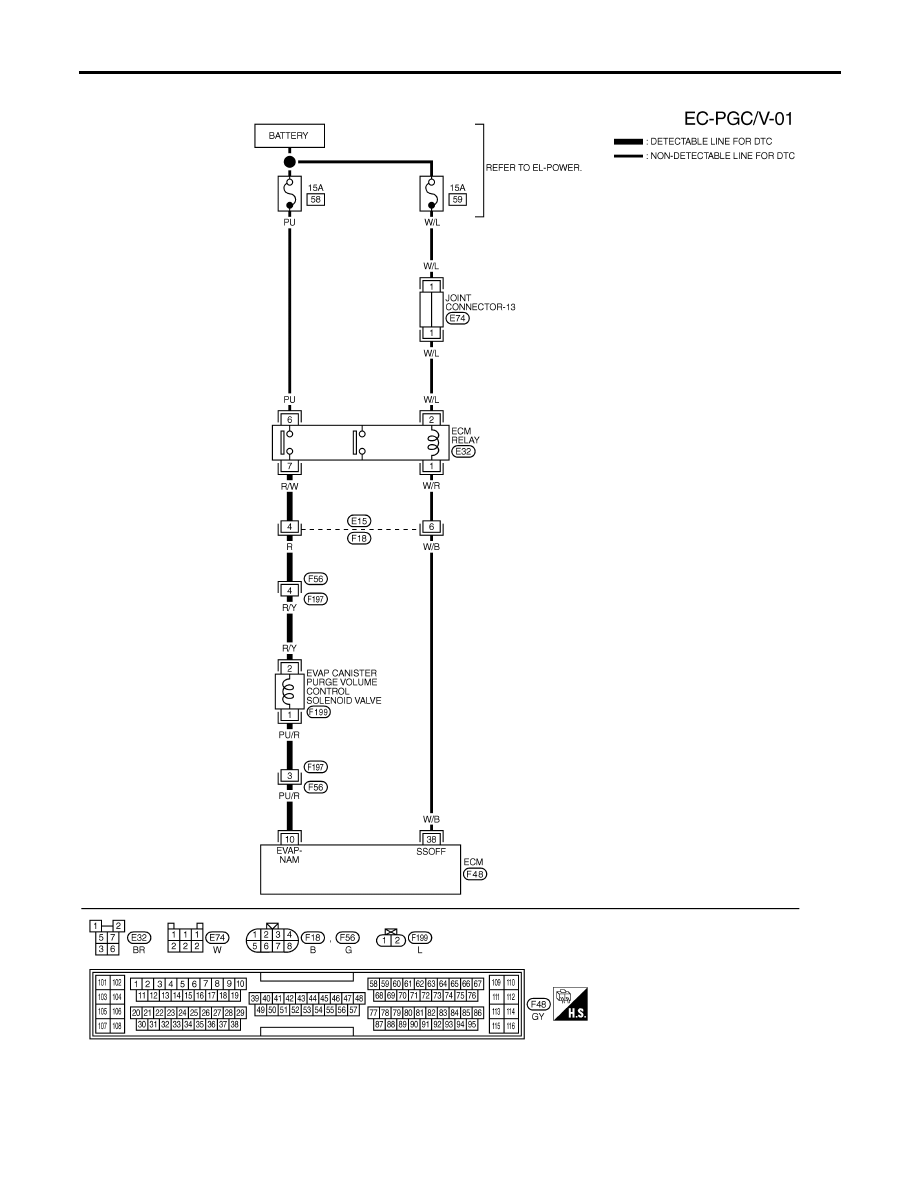

Wiring Diagram

NHEC0968

MEC552D

DTC P0444, P0445 EVAP CANISTER PURGE VOLUME CONTROL SOLENOID

VALVE

Wiring Diagram

EC-364
