BANK 2

NHEC0878S02

MEC538D

SEC108D

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

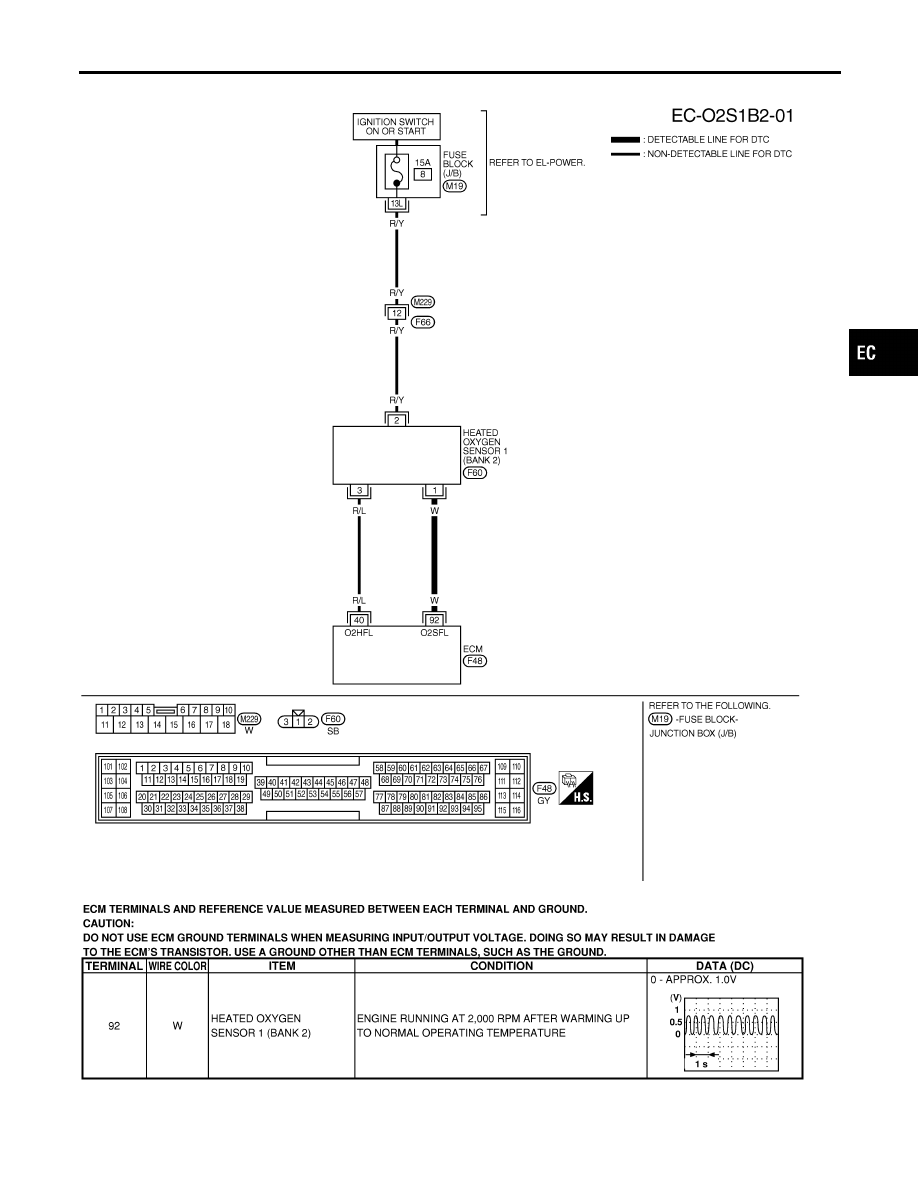

DTC P0132, P0152 HO2S1

Wiring Diagram (Cont’d)

EC-229

Diagnostic Procedure

NHEC0879

1

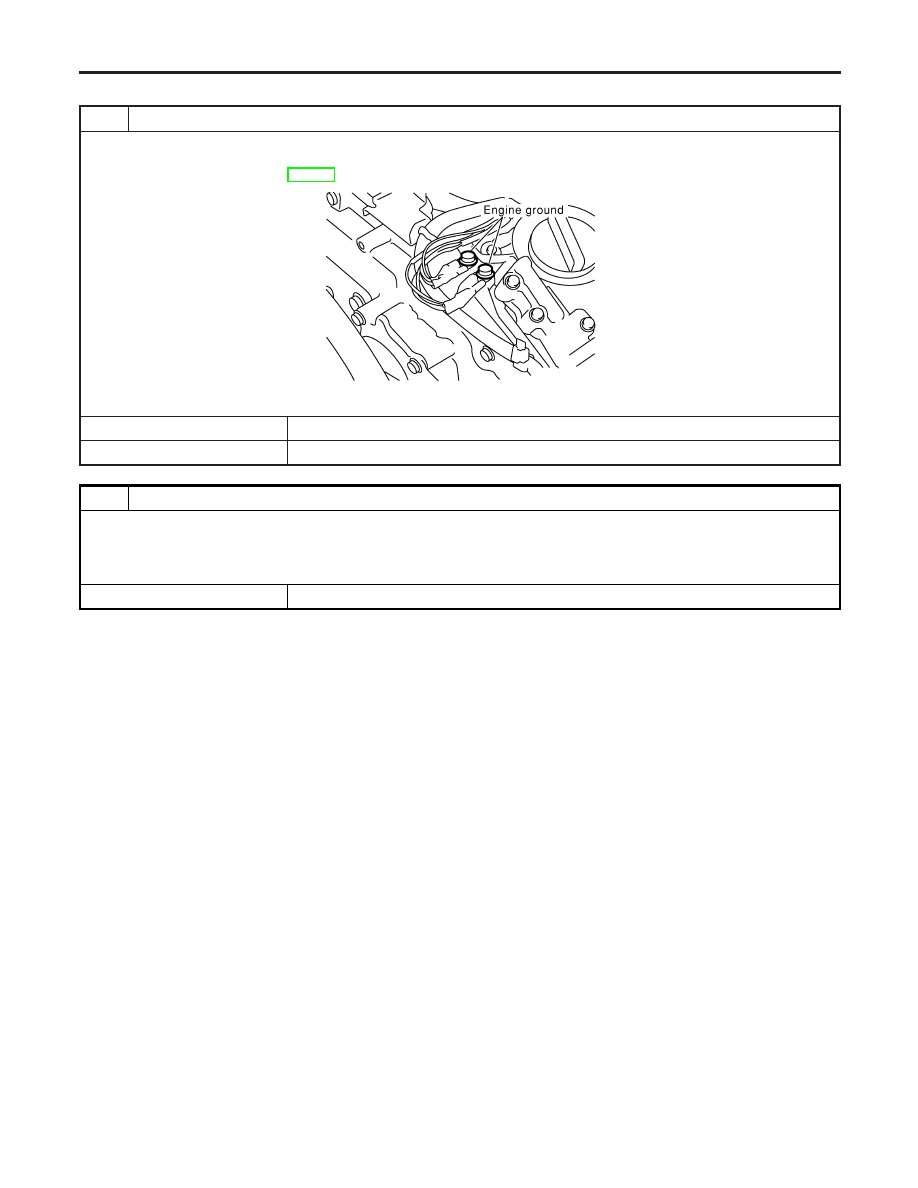

CHECK GROUND CONNECTIONS

1. Turn ignition switch OFF.
2. Loosen and retighten two engine ground screws.

Refer to “Ground Inspection”, EC-160.

SEC047D

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace ground connections.

2

RETIGHTEN HEATED OXYGEN SENSOR 1

Loosen and retighten corresponding heated oxygen sensor 1.

Tightening torque:

40 - 60 N·m (4.1 - 6.1 kg-m, 30 - 44 ft-lb)

©

GO TO 3.

DTC P0132, P0152 HO2S1

Diagnostic Procedure

EC-230

3

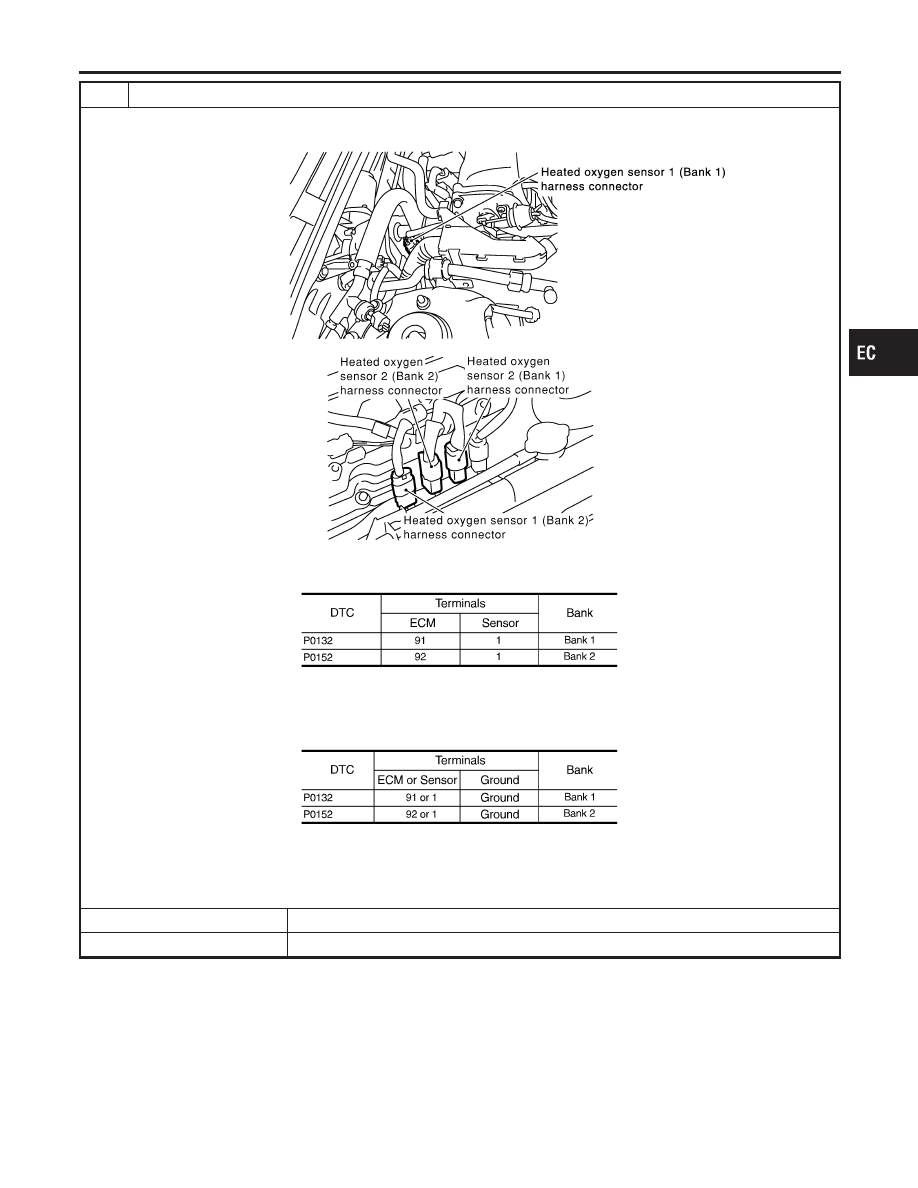

CHECK HO2S1 INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Disconnect heated oxygen sensor 1 harness connector.

SEC099D

SEC134D

3. Check harness continuity between ECM terminal and HO2S1 terminal as follows.

Refer to Wiring Diagram.

MTBL1144

Continuity should exist.

4. Check harness continuity between ECM terminal or HO2S1 terminal and ground as follows.

Refer to Wiring Diagram.

MTBL1145

Continuity should not exist.

5. Also check harness for short to power.

OK or NG

OK

©

GO TO 4.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0132, P0152 HO2S1

Diagnostic Procedure (Cont’d)

EC-231

4

CHECK HO2S1 CONNECTOR FOR WATER

1. Disconnect heated oxygen sensor 1 harness connector.
2. Check connectors for water.

Water should not exist.

OK or NG

OK (With CONSULT-II)

©

GO TO 5.

OK (Without CONSULT-
II)

©

GO TO 6.

NG

©

Repair or replace harness or connectors.

DTC P0132, P0152 HO2S1

Diagnostic Procedure (Cont’d)

EC-232
