Infiniti I35 (A33). Manual - part 76

AAT889

b.

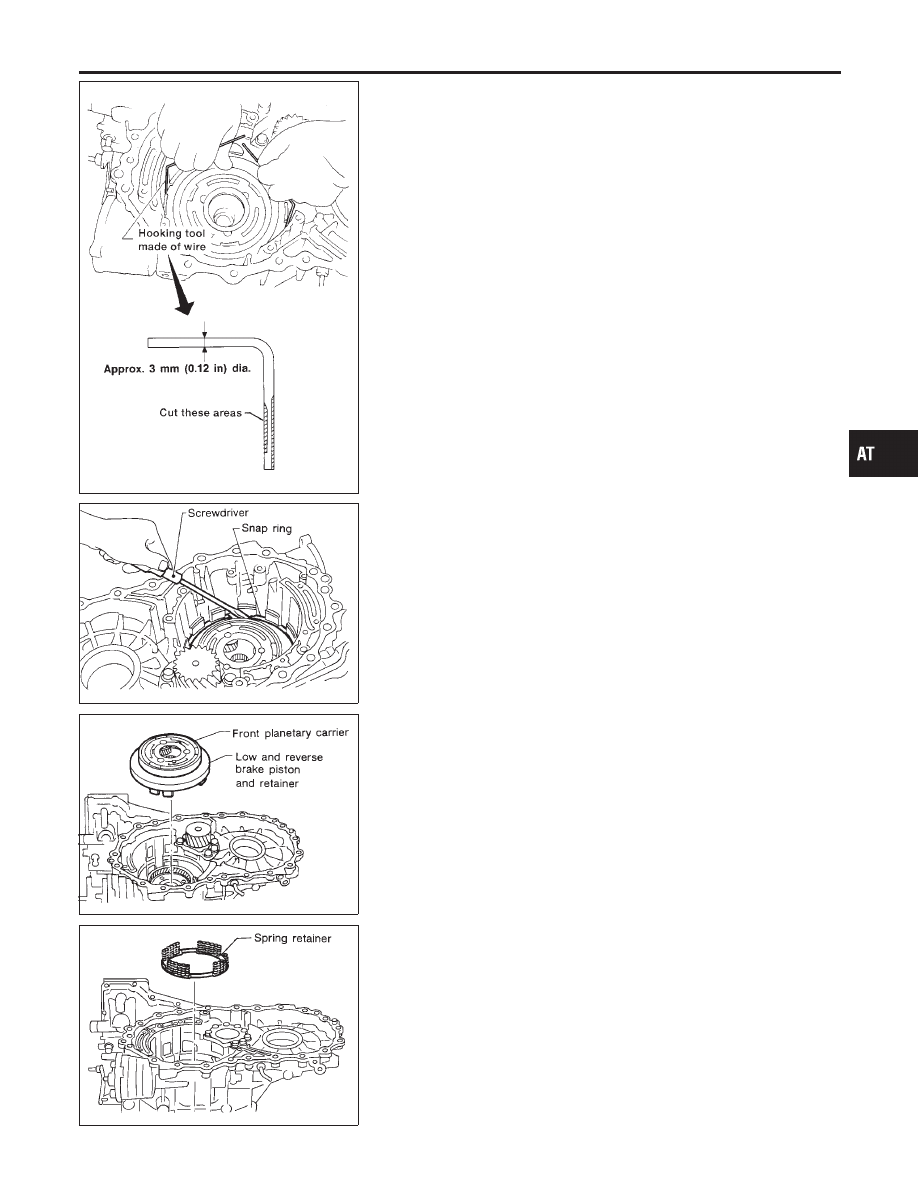

Remove low one-way clutch with a hook made of wire.

SAT022F

c.

Remove snap ring with flat-bladed screwdriver.

SAT023F

d.

Remove front planetary carrier with low and reverse brake
piston and retainer.

SAT148F

e.

Remove low and reverse brake spring retainer.

I

Do not remove return springs from spring retainer.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

AT-301

SAT048D

f.

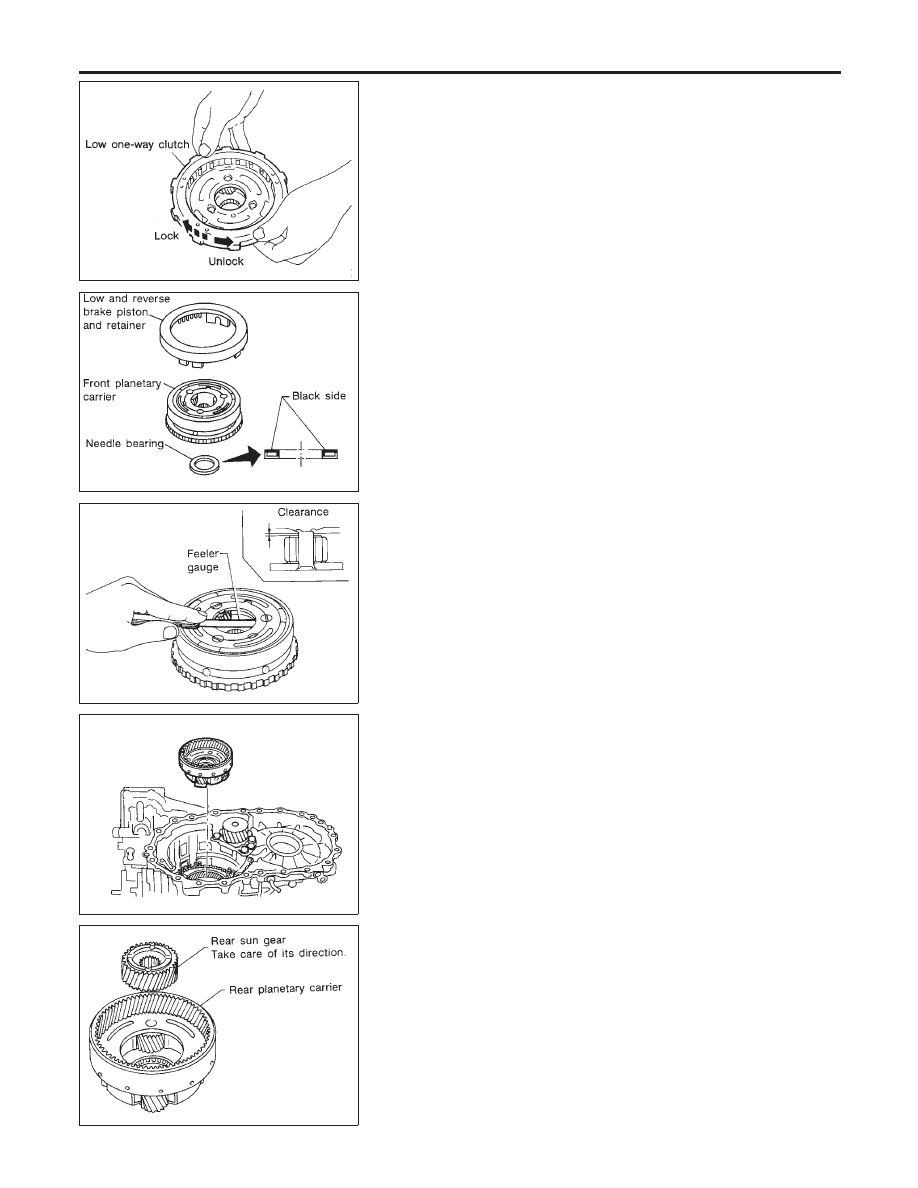

Check that low one-way clutch rotates in the direction of the
arrow and locks in the opposite direction.

SAT024F

g.

Remove needle bearing, low and reverse brake piston and
retainer from front planetary carrier.

SAT025F

h.

Check front planetary carrier, low one-way clutch and needle
bearing for damage or wear.

i.

Check clearance between planetary gears and planetary car-
rier with feeler gauge.

Standard clearance:

0.20 - 0.70 mm (0.0079 - 0.0276 in)

Allowable limit:

0.80 mm (0.0315 in)

Replace front planetary carrier if the clearance exceeds allow-
able limit.

SAT026F

33. Remove rear planetary carrier assembly and rear sun gear

according to the following procedures.

a.

Remove rear planetary carrier assembly from transmission
case.

SAT027F

b.

Remove rear sun gear from rear planetary carrier.

DISASSEMBLY

AT-302

SAT028F

c.

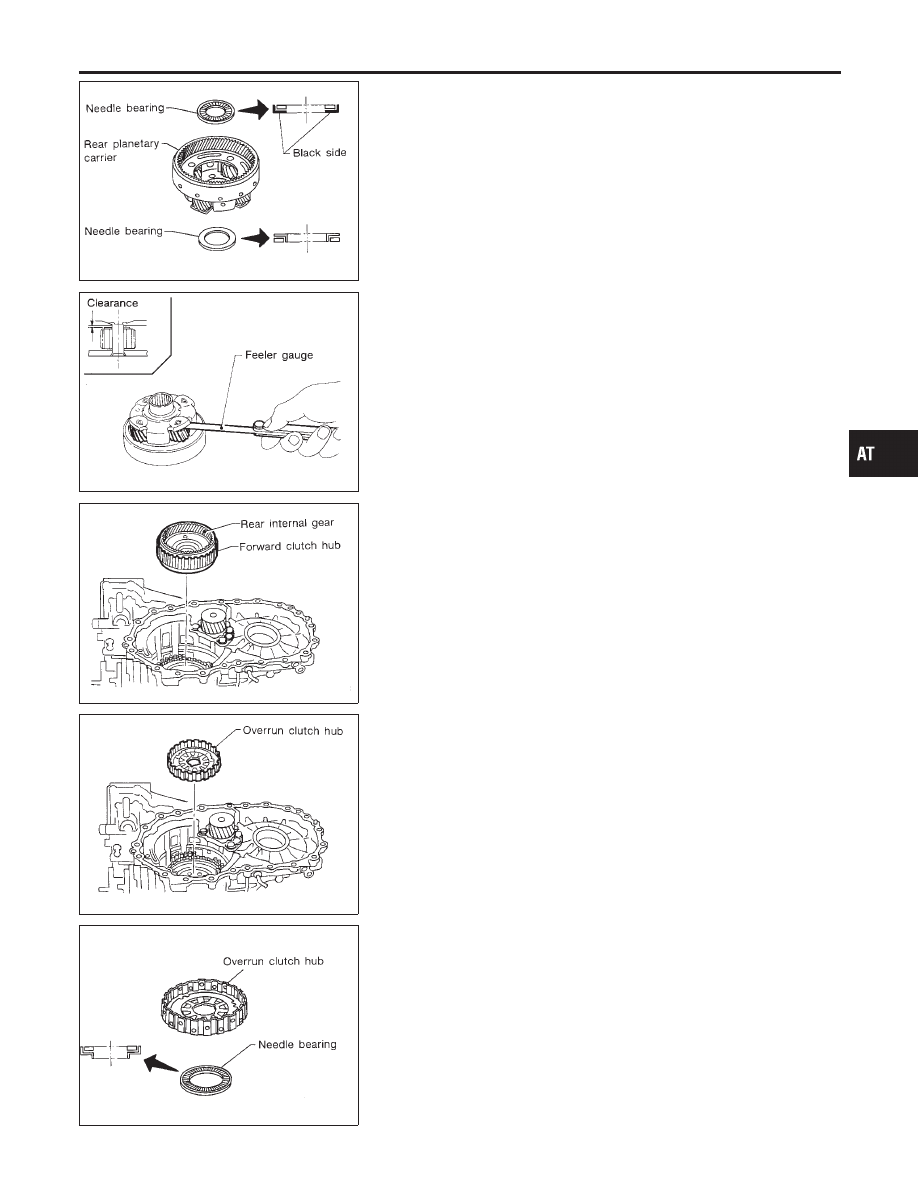

Remove needle bearings from rear planetary carrier assembly.

SAT054D

d.

Check rear planetary carrier, rear sun gear and needle bear-
ings for damage or wear.

e.

Check clearance between pinion washer and rear planetary
carrier with feeler gauge.

Standard clearance:

0.20 - 0.70 mm (0.0079 - 0.0276 in)

Allowable limit:

0.80 mm (0.0315 in)

Replace rear planetary carrier if the clearance exceeds allow-
able limit.

SAT029F

34. Remove rear internal gear and forward clutch hub from trans-

mission case.

SAT030F

35. Remove overrun clutch hub from transmission case.

SAT031F

36. Remove needle bearing from overrun clutch hub and check for

damage or wear.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

AT-303

SAT032F

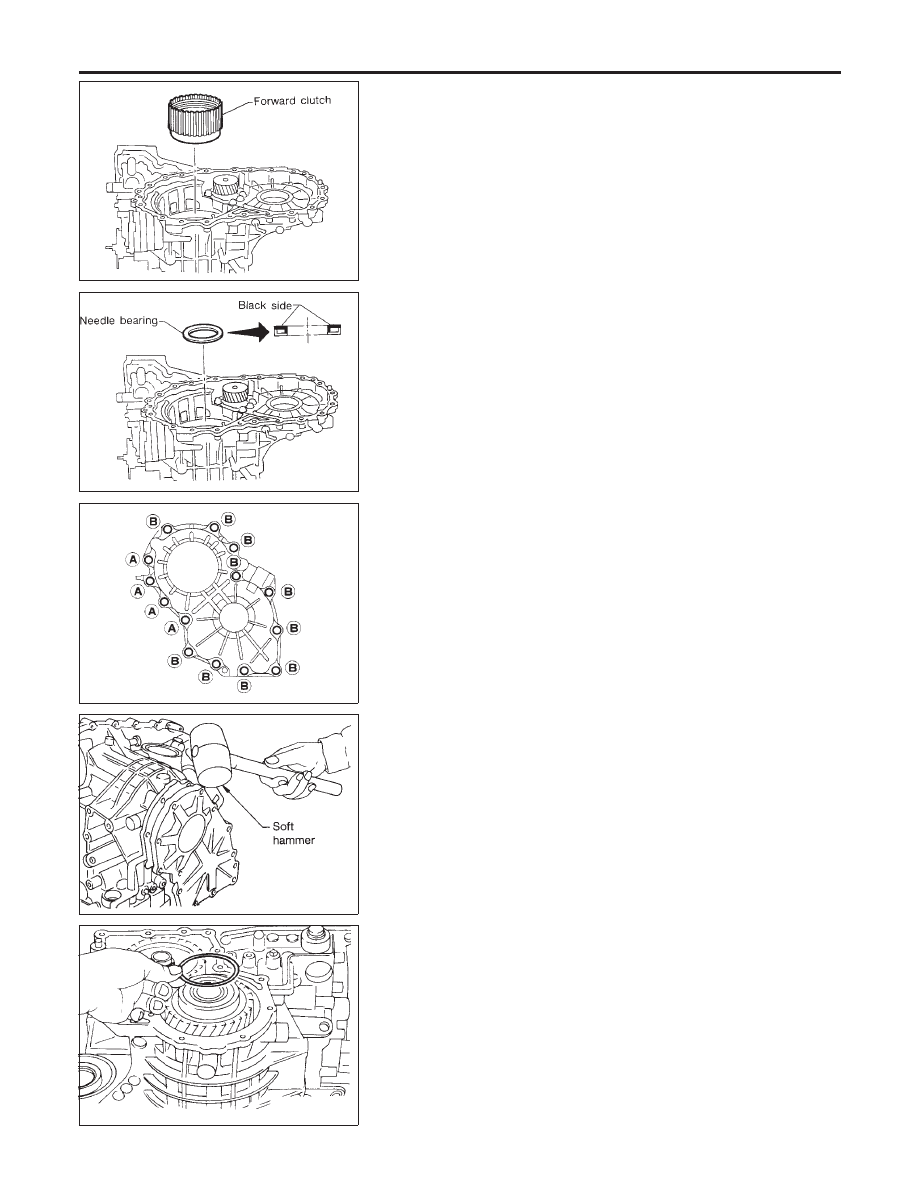

37. Remove forward clutch assembly from transmission case.

SAT033F

38. Remove needle bearing from transmission case.

AAT850

39. Remove output shaft assembly according to the following pro-

cedures.

a.

Remove side cover bolts.

I

Do not mix bolts A and B.

I

Always replace bolts A as they are self-sealing bolts.

SAT434D

b.

Remove side cover by lightly tapping it with a soft hammer.

I

Be careful not to drop output shaft assembly. It might
come out when removing side cover.

SAT440D

c.

Remove adjusting shim.

DISASSEMBLY

AT-304
