Infiniti I35 (A33). Manual - part 58

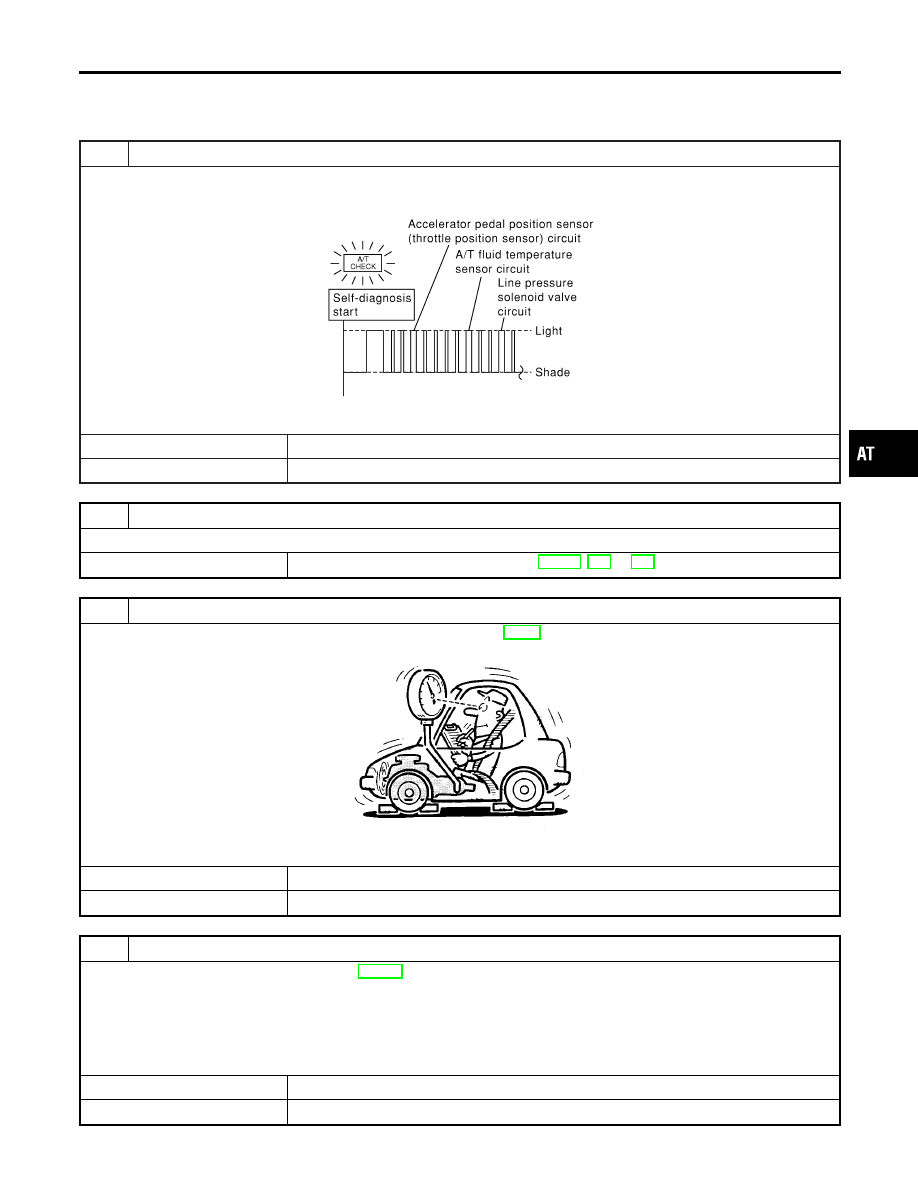

Large Shock. N

→

R Position

=NHAT0092

SYMPTOM:
There is large shock when changing from N to R position.

1

CHECK SELF-DIAGNOSTIC RESULTS

Does self-diagnosis show damage to A/T fluid temperature sensor, line pressure solenoid valve or accelerator pedal posi-
tion sensor (throttle position sensor) circuit?

SAT582KA

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 3.

2

CHECK DAMAGED CIRCUIT

Check damaged circuit.

©

Refer to “DTC P0710, P0745 or P1705”, AT-114, 172 or 188.

3

CHECK LINE PRESSURE

Check line pressure at idle with selector lever in D position. Refer to AT-68, “LINE PRESSURE TEST”.

SAT494G

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-282.
2. Check the following items:

I

Valves to control line pressure (Pressure regulator valve, pressure modifier valve, pilot valve and pilot filter)

I

Line pressure solenoid valve

I

Oil pump assembly

OK or NG

OK

©

GO TO 5.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

Large Shock. N

→

R Position

AT-229

5

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 6.

6

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

Large Shock. N

→

R Position (Cont’d)

AT-230

Vehicle Does Not Creep Backward In R
Position

=NHAT0093

SYMPTOM:
Vehicle does not creep backward when selecting R position.

1

CHECK A/T FLUID LEVEL

Check A/T fluid level again.

SAT638A

OK or NG

OK

©

GO TO 2.

NG

©

Refill ATF.

2

CHECK LINE PRESSURE

Check line pressure at idle with selector lever in R position. Refer to AT-68, “LINE PRESSURE TEST”.

SAT494G

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-282, “ON-VEHICLE SERVICE”.
2. Check the following items:

I

Valves to control line pressure (Pressure regulator valve, pressure modifier valve, pilot valve and pilot filter)

I

Line pressure solenoid valve

3. Disassemble A/T. Refer to AT-293.
4. Check the following item:

I

Oil pump assembly

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

Vehicle Does Not Creep Backward In R Position

AT-231

4

CHECK STALL REVOLUTION

Check stall revolution with selector lever in 1st and R positions.

SAT493G

OK or NG

OK (Refer to “Stall test”,
AT-64.)

©

GO TO 7.

OK in 1st position, NG in
R position

©

GO TO 5.

NG in both 1st and R
positions

©

GO TO 6.

5

DETECT MALFUNCTIONING ITEM

1. Disassemble A/T. Refer to AT-293.
2. Check the following item:

I

Reverse clutch assembly

OK or NG

OK

©

GO TO 7.

NG

©

Repair or replace damaged parts.

6

DETECT MALFUNCTIONING ITEM

1. Disassemble A/T. Refer to AT-293.
2. Check the following items:

I

Reverse clutch assembly

I

High clutch assembly

I

Low & reverse brake assembly

I

Forward clutch assembly

I

Overrun clutch assembly

OK or NG

OK

©

GO TO 7.

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

Vehicle Does Not Creep Backward In R Position (Cont’d)

AT-232
