Diagnostic Procedure

NHAT0078

1

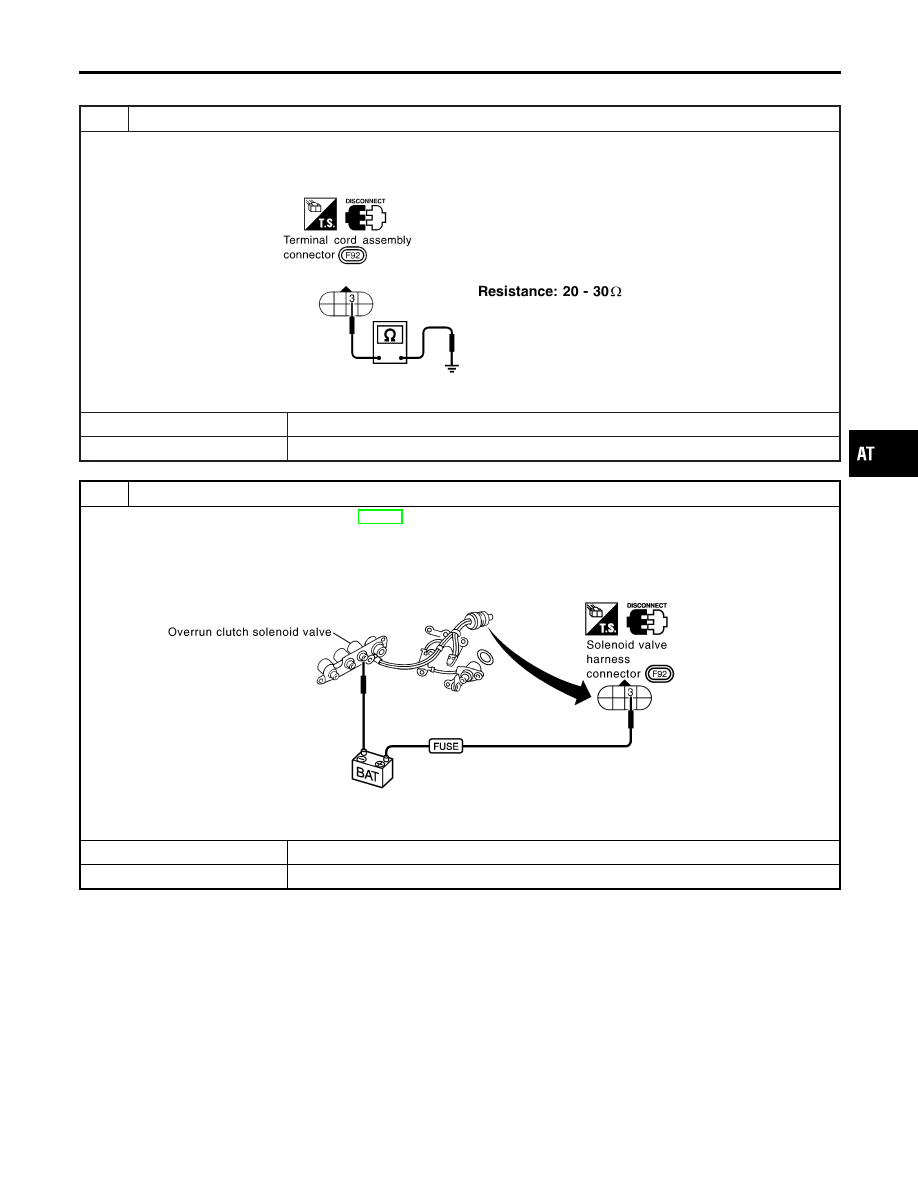

CHECK SOLENOID VALVE RESISTANCE

1. Turn ignition switch to OFF position.
2. Disconnect terminal cord assembly connector in engine compartment.
3. Check resistance between terminal 3 (BR/Y) and ground.

SAT637JE

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

CHECK SOLENOID VALVE OPERATION

1. Remove control valve assembly. Refer to AT-282.
2. Check the following items:

I

Overrun clutch solenoid valve

I

Operation check

i. Check solenoid valve by listening for its operating sound while applying battey voltage to the terminal and ground.

SAT831K

I

Harness of terminal cord assembly for short or open

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1760 OVERRUN CLUTCH SOLENOID VALVE

Diagnostic Procedure

AT-197

3

CHECK POWER SOURCE CIRCUIT

1. Turn ignition switch to OFF position.
2. Disconnect TCM harness connector.
3. Check continuity between terminal cord assembly connector terminal 3 (BR/Y) and TCM harness connector F51 termi-

nal 20 (BR/Y). Refer to wiring diagram — AT — OVRCVS.

Continuity should exist.

If OK, check harness for short to ground and short to power.

4. Reinstall any part removed.

OK or NG

OK

©

GO TO 4.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

4

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-195.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 5.

5

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

DTC P1760 OVERRUN CLUTCH SOLENOID VALVE

Diagnostic Procedure (Cont’d)

AT-198

SAT820K

SAT021J

Description

NHAT0079

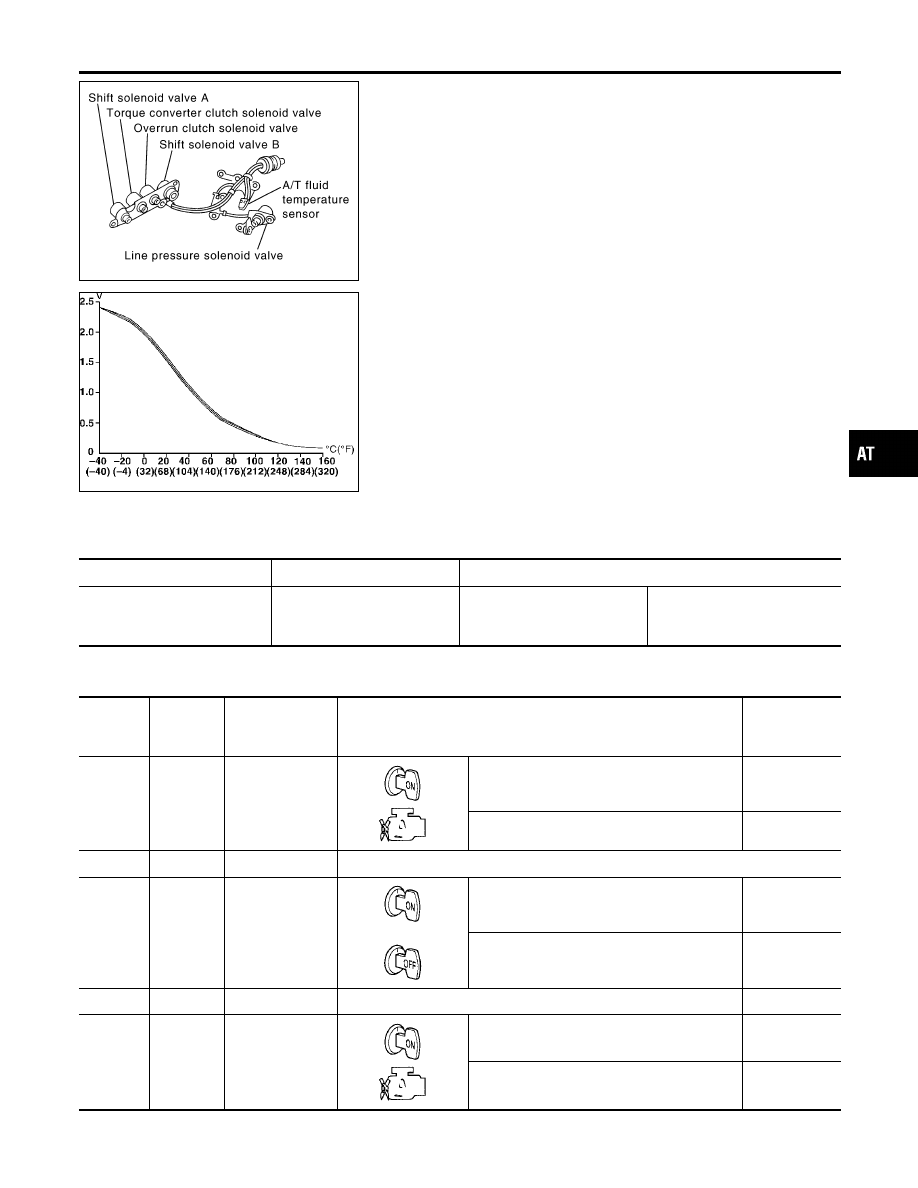

The A/T fluid temperature sensor detects the A/T fluid temperature
and sends a signal to the TCM.

CONSULT-II REFERENCE VALUE IN DATA MONITOR
MODE

NHAT0079S01

Remarks: Specification data are reference values.

Monitor item

Condition

Specification (Approximately)

A/T fluid temperature
sensor

Cold [20°C (68°F)]

"

Hot [80°C (176°F)]

1.5V

"

0.5V

2.5 k

Ω

"

0.3 k

Ω

TCM TERMINALS AND REFERENCE VALUE

NHAT0079S02

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

10

R/Y

Power source

When turning ignition switch to ON.

Battery volt-
age

When turning ignition switch to OFF.

0V

19

R/Y

Power source

Same as No. 10

28

Y/R

Power source
(Memory back-up)

or

When turning ignition switch to OFF.

Battery volt-
age

When turning ignition switch to ON.

Battery volt-
age

42

B

Sensor ground

—

0V

47

G

A/T fluid tempera-
ture sensor

When ATF temperature is 20°C (68°F).

1.5V

When ATF temperature is 80°C (176°F).

0.5V

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC BATT/FLUID TEMP SEN (A/T FLUID TEMP SENSOR CIRCUIT AND TCM

POWER SOURCE)

Description

AT-199

On Board Diagnosis Logic

NHAT0246

Diagnostic trouble code BATT/FLUID TEMP SEN with CONSULT-II
or 8th judgement flicker without CONSULT-II is detected when
TCM receives an excessively low or high voltage from the sensor.

Possible Cause

NHAT0247

Check the following items.

I

Harness or connectors
(The sensor circuit is open or shorted.)

I

A/T fluid temperature sensor

SAT014K

SAT860K

SAT550K

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0248

After the repair, perform the following procedure to confirm the
malfunction is eliminated.

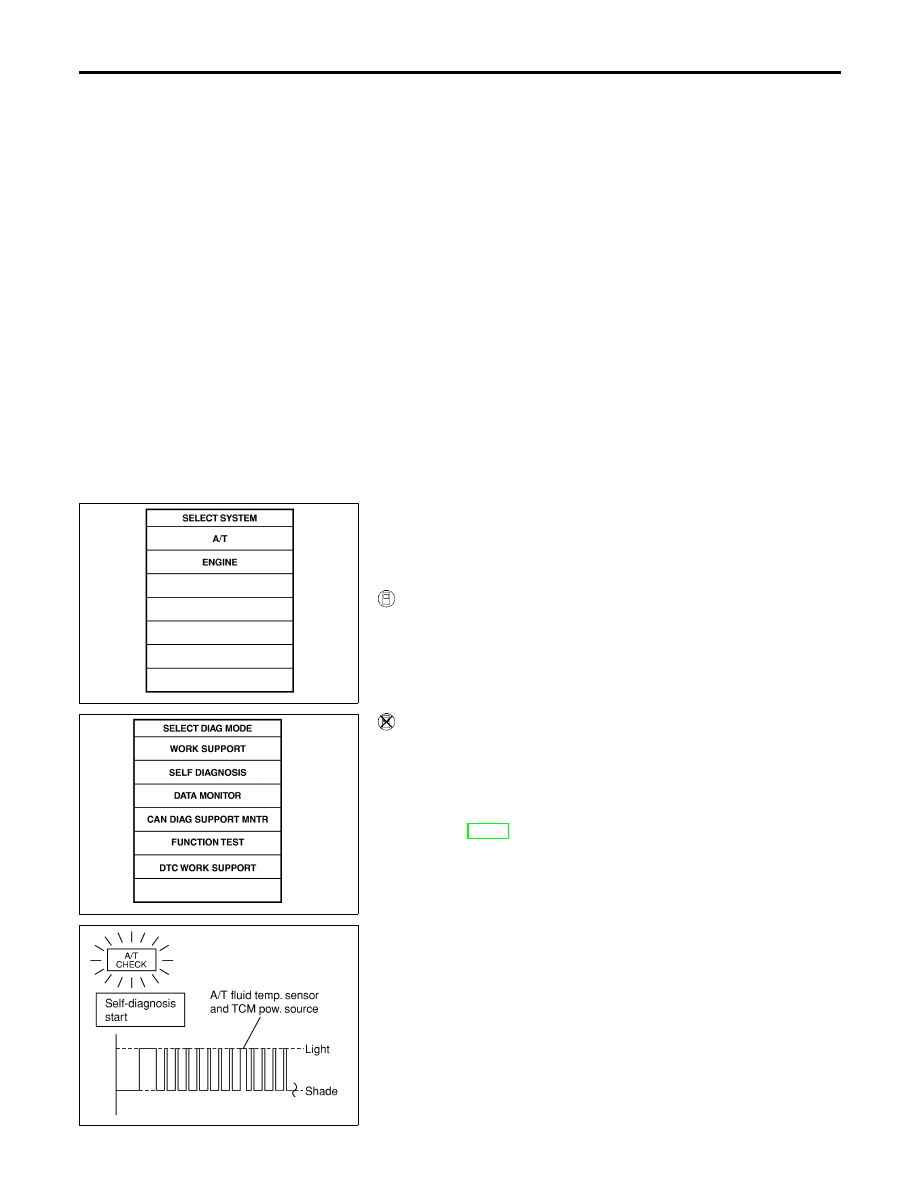

WITH CONSULT-II

NHAT0248S01

1)

Start engine.

2)

Select “DATA MONITOR” mode for “A/T” with CONSULT-II.

3)

Drive vehicle under the following conditions:
Selector lever in D, vehicle speed higher than 20 km/h (12
MPH).

WITHOUT CONSULT-II

NHAT0248S02

1)

Start engine.

2)

Drive vehicle under the following conditions:
Selector lever in D, vehicle speed higher than 20 km/h (12
MPH).

3)

Perform self-diagnosis.
Refer to AT-52, “TCM SELF-DIAGNOSTIC PROCEDURE (NO
TOOLS)”.

DTC BATT/FLUID TEMP SEN (A/T FLUID TEMP SENSOR CIRCUIT AND TCM
