6

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-173.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 7.

7

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0745 LINE PRESSURE SOLENOID VALVE

Diagnostic Procedure (Cont’d)

AT-177

SAT820K

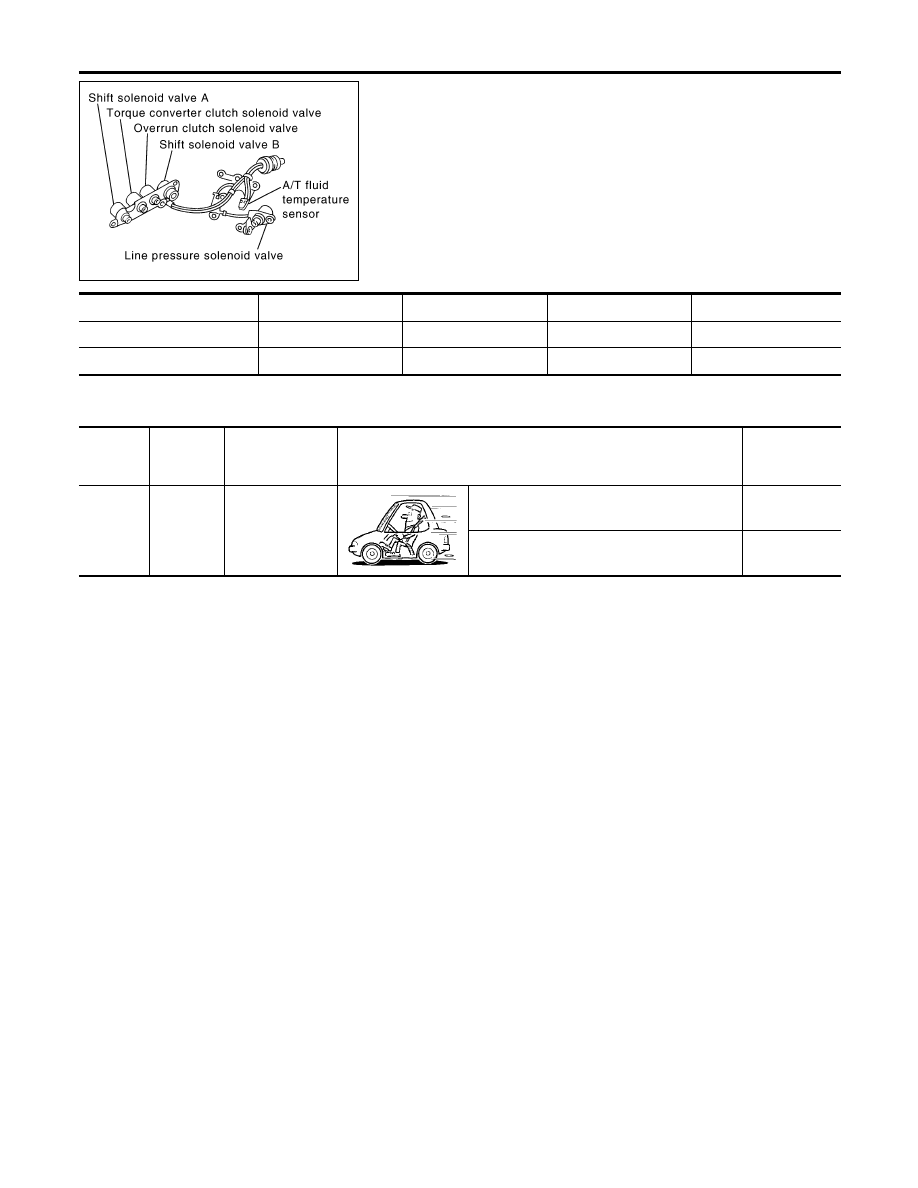

Description

NHAT0067

Shift solenoid valves A and B are turned ON or OFF by the TCM
in response to signals sent from the park/neutral position (PNP)
switch, vehicle speed and electric throttle control actuator (throttle
position sensors). Gears will then be shifted to the optimum posi-
tion.

Gear position

1

2

3

4

Shift solenoid valve A

ON (Closed)

OFF (Open)

OFF (Open)

ON (Closed)

Shift solenoid valve B

ON (Closed)

ON (Closed)

OFF (Open)

OFF (Open)

TCM TERMINALS AND REFERENCE VALUE

NHAT0067S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

11

R/Y

Shift solenoid
valve A

When shift solenoid valve A operates.
(When driving in D

1

or D

4

.)

Battery volt-
age

When shift solenoid valve A does not operate.
(When driving in D

2

or D

3

.)

0V

On Board Diagnosis Logic

NHAT0234

Diagnostic trouble code SFT SOL A/CIRC with CONSULT-II or
P0750 without CONSULT-II is detected when TCM detects an
improper voltage drop when it tries to operate the solenoid valve.

Possible Cause

NHAT0235

Check the following items.

I

Harness or connectors
(The solenoid circuit is open or shorted.)

I

Shift solenoid valve A

DTC P0750 SHIFT SOLENOID VALVE A

Description

AT-178

SAT014K

SEF949Y

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0236

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch OFF and wait at least 10 seconds before
conducting the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

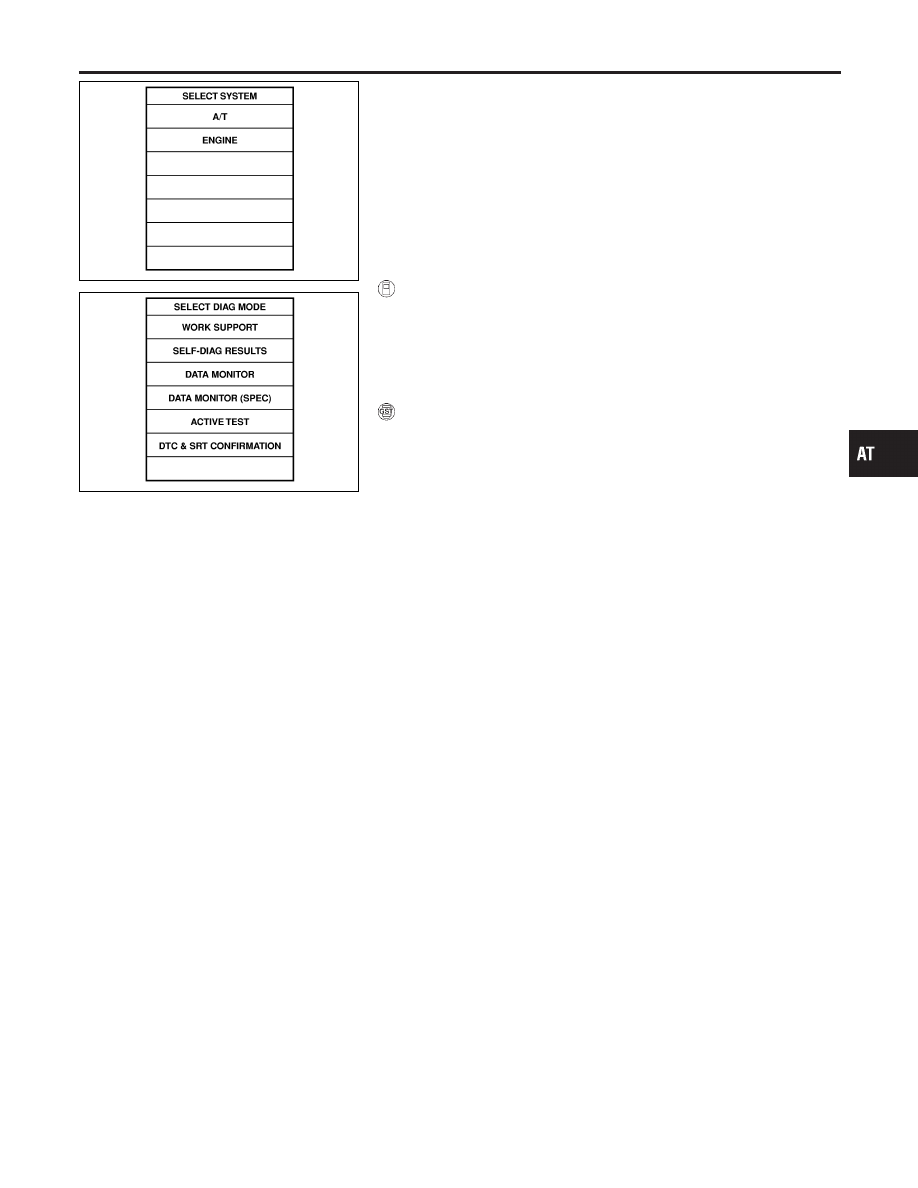

WITH CONSULT-II

NHAT0236S01

1)

Turn ignition switch ON and select “DATA MONITOR” mode for
“ENGINE” with CONSULT-II.

2)

Start engine.

3)

Drive vehicle in D position and allow the transmission to shift
1

,

2 (“GEAR”).

WITH GST

NHAT0236S02

Follow the procedure “With CONSULT-II”.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0750 SHIFT SOLENOID VALVE A

Diagnostic Trouble Code (DTC) Confirmation Procedure

AT-179

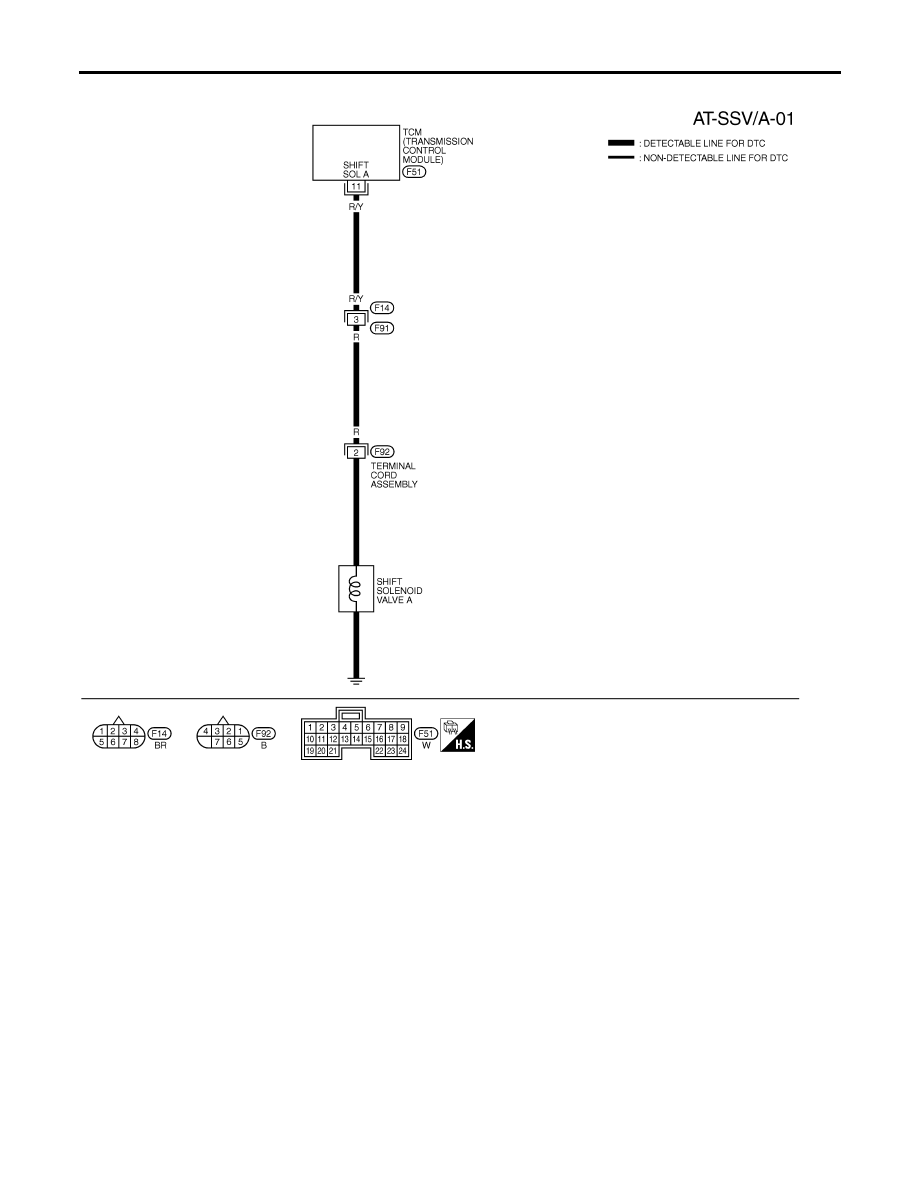

Wiring Diagram — AT — SSV/A

NHAT0068

MAT483B

DTC P0750 SHIFT SOLENOID VALVE A

Wiring Diagram — AT — SSV/A

AT-180
