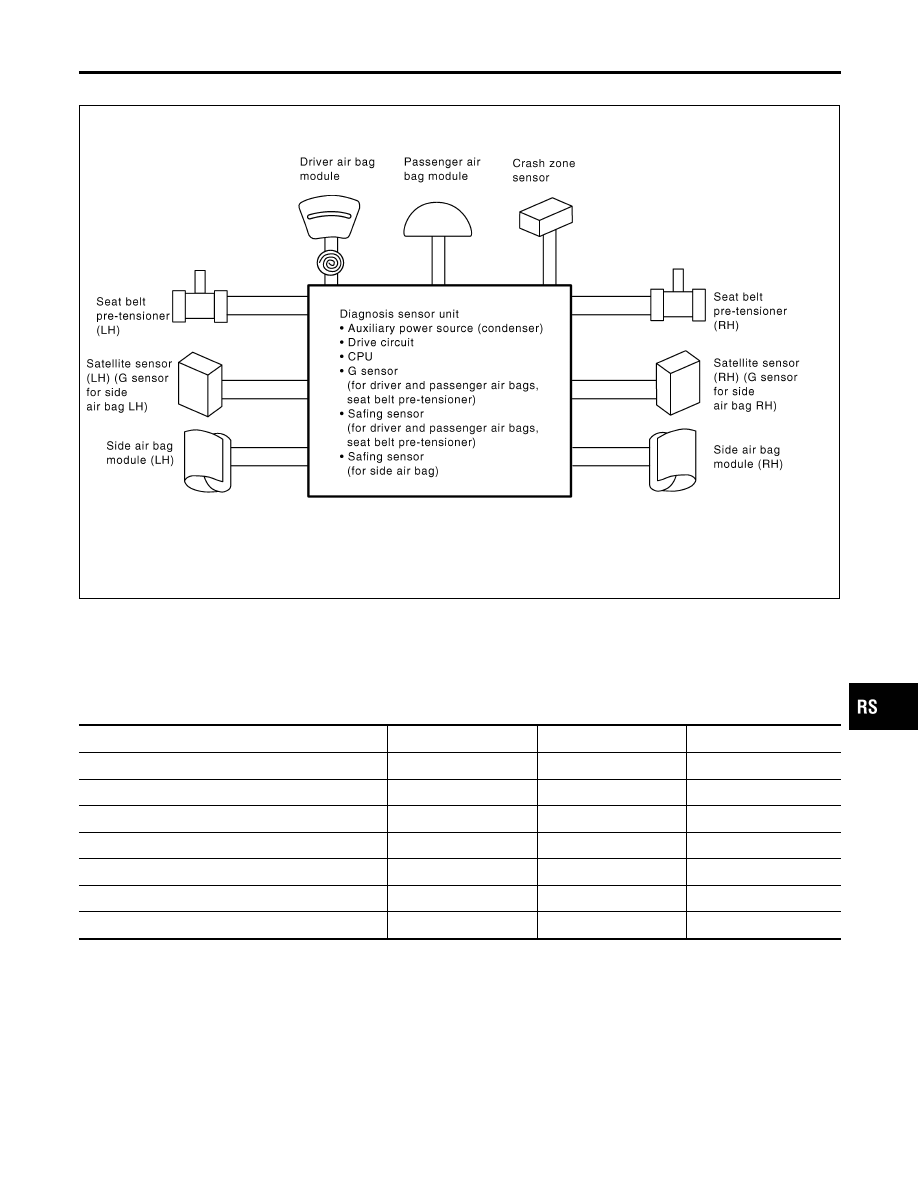

SRS Configuration

=NHRS0010

SRS901

The air bag deploys if the diagnosis sensor unit activates while the ignition switch is in the “ON” or “START”
position.
The collision modes for which supplemental restraint systems are activated are different among the SRS sys-
tems. For example, the driver air bag module and passenger air bag module are activated in a frontal colli-
sion but not in a side collision.
SRS configurations which are activated for some collision modes are as follows;

SRS configuration

Frontal collision

Left side collision

Right side collision

Driver air bag module

q

—

—

Passenger air bag module

q

—

—

Seat belt pre-tensioner (LH)

q

—

—

Seat belt pre-tensioner (RH)

q

—

—

Crash zone sensor

q

—

—

Side air bag module (LH)

—

q

—

Side air bag module (RH)

—

—

q

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

SRS Configuration

RS-17

SRS444

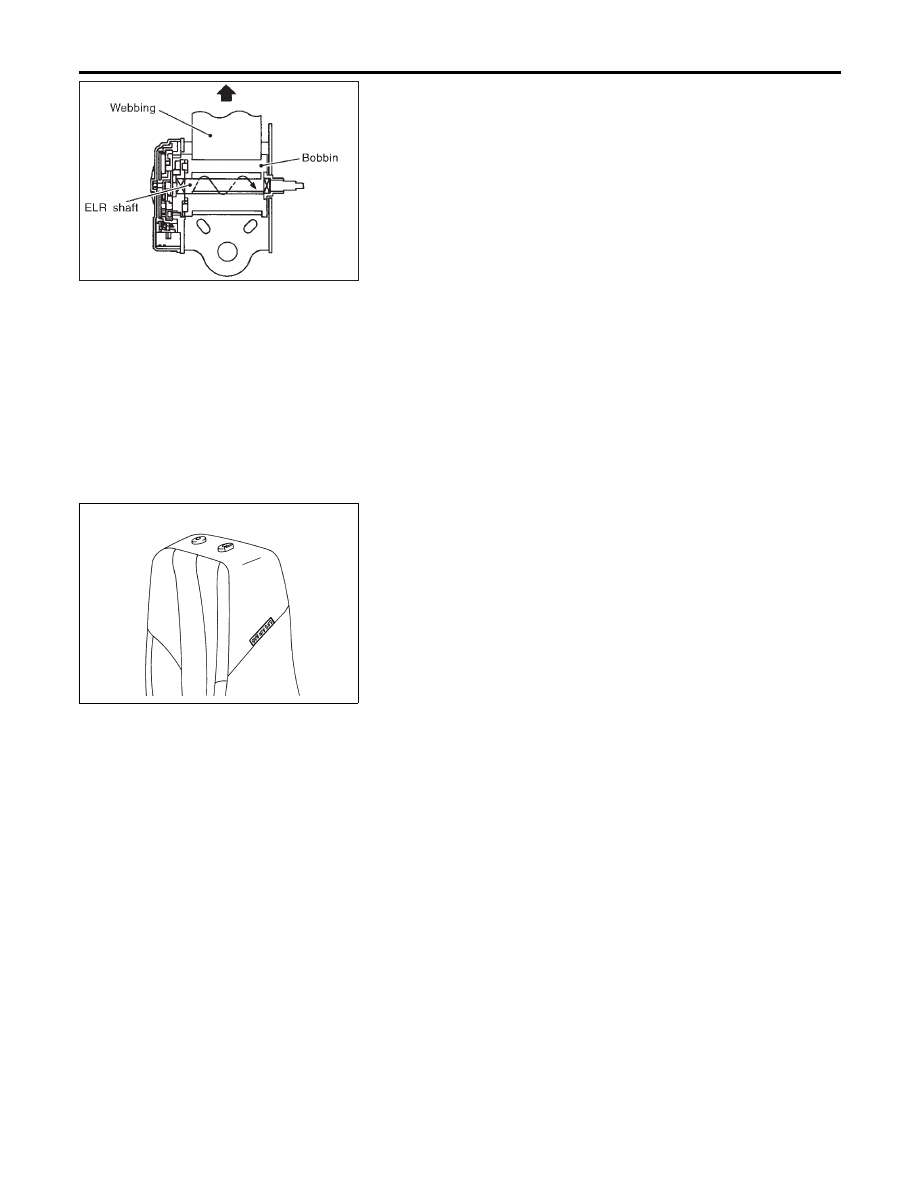

Seat Belt Pre-tensioner with Load Limiter

=NHRS0034

The seat belt pre-tensioner system with load limiter is installed to
both the driver’s seat and the front passenger’s seat. It operates
simultaneously with the SRS air bag system in the event of a fron-
tal collision with an impact exceeding a specified level.
When the frontal collision with an impact exceeding a specified
level occurs, seat belt slack resulting from clothing or other factors
is immediately taken up by the pre-tensioner. Vehicle passengers
are securely restrained.
When passengers in a vehicle are thrown forward in a collision and
the restraining force of the seat belt exceeds a specified level, the
load limiter permits the specified extension of the seat belt by the
twisting of the ELR shaft, and a relaxation of the chest-area seat
belt web tension while maintaining force.

SRS671-A

Side Air Bag

NHRS0035

Front side air bag is built-in type.
The front seat backs with built-in type side air bag have the labels
shown in figure at left.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Seat Belt Pre-tensioner with Load Limiter

RS-18

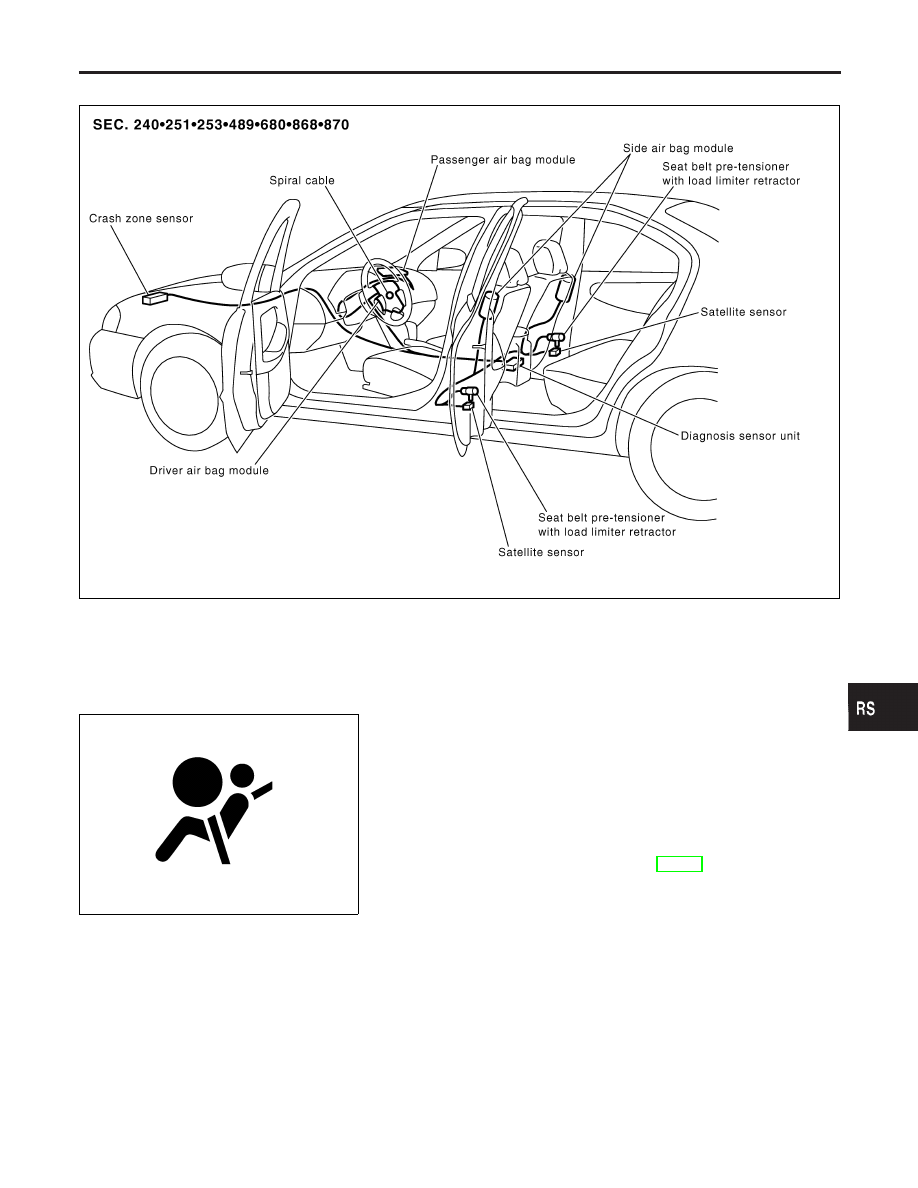

SRS Component Parts Location

NHRS0011

SRS902

SRS797-A

Maintenance Items

NHRS0012

CAUTION:

Do not use electrical test equipment to check SRS circuit.
1.

Check operation of “AIR BAG” warning lamp.
After turning ignition key to “ON” position, “AIR BAG” warning
lamp illuminates. The “AIR BAG” warning lamp will go off after
about 7 seconds if no malfunction is detected. If any of the fol-
lowing “AIR BAG” warning lamp conditions occur, immediately
check the air bag system. Refer to RS-44 for details.

I

The “AIR BAG” warning lamp does not illuminate when the
ignition switch is turned “ON”.

I

The “AIR BAG” warning lamp does not go off about 7 seconds
after the ignition switch is turned “ON”.

I

The “AIR BAG” warning lamp blinks after about 7 seconds after
the ignition switch is turned “ON”.

2.

Visually check SRS components.

1)

Diagnosis sensor unit

I

Check diagnosis sensor unit and bracket for dents, cracks and
deformities.

I

Check connectors for damage, and terminals for deformities.

2)

Crash zone sensor

I

Check crash zone sensor for dents, cracks or deformities.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

SRS Component Parts Location

RS-19

I

Check bracket for dents, cracks or deformities.

I

Check harness cover and connectors for damage, and termi-
nals for deformities.

3)

Air bag module and steering wheel

I

Remove air bag module from steering wheel, instrument panel
or seatback. Check harness cover and connectors for damage,
terminals for deformities, and harness for binding.

I

Install driver air bag module to steering wheel to check fit or
alignment with the wheel.

I

Check steering wheel for excessive free play.

I

Install passenger air bag module to instrument panel to check
fit or alignment with the instrument panel.

I

Install side air bag module to seatback to check fit and align-
ment with the seat.

4)

Spiral cable

I

Check spiral cable for dents, cracks, or deformities.

I

Check connectors and protective tape for damage.

I

Check steering wheel for noise, binding or heavy operation.

5)

Main harness, body harness, side air bag module sub-harness

I

Check connectors for poor connections, damage, and termi-
nals for deformities.

I

Check harnesses for binding, chafing or cut.

6)

Seat belt pre-tensioner

I

Check harness cover and connectors for damage, terminals
for deformities, and harness for binding.

I

Check belts for damage and anchors for loose mounting.

I

Check retractor for smooth operation.

I

Perform self-diagnosis for seat belt pre-tensioner using “AIR
BAG” warning lamp or CONSULT-II.
Refer to “SRS Operation Check” for details. (RS-44)

7)

Satellite sensor

I

Check satellite sensor (including bracket portion) for dents,
cracks or deformities.

I

Check connectors for damage, and terminals for deformities.

CAUTION:

Replace previously used special bolts and ground bolt with
new ones.

Diagnosis Sensor Unit

REMOVAL AND INSTALLATION

NHRS0013

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

The special bolts are coated with bonding agent while the
other bolt is for ground. Do not use old bolts after
removal; replace with new ones.

I

Check diagnosis sensor unit for proper installation.

I

Check diagnosis sensor unit to ensure it is free of
deformities, dents, cracks or rust. If they show any visible
