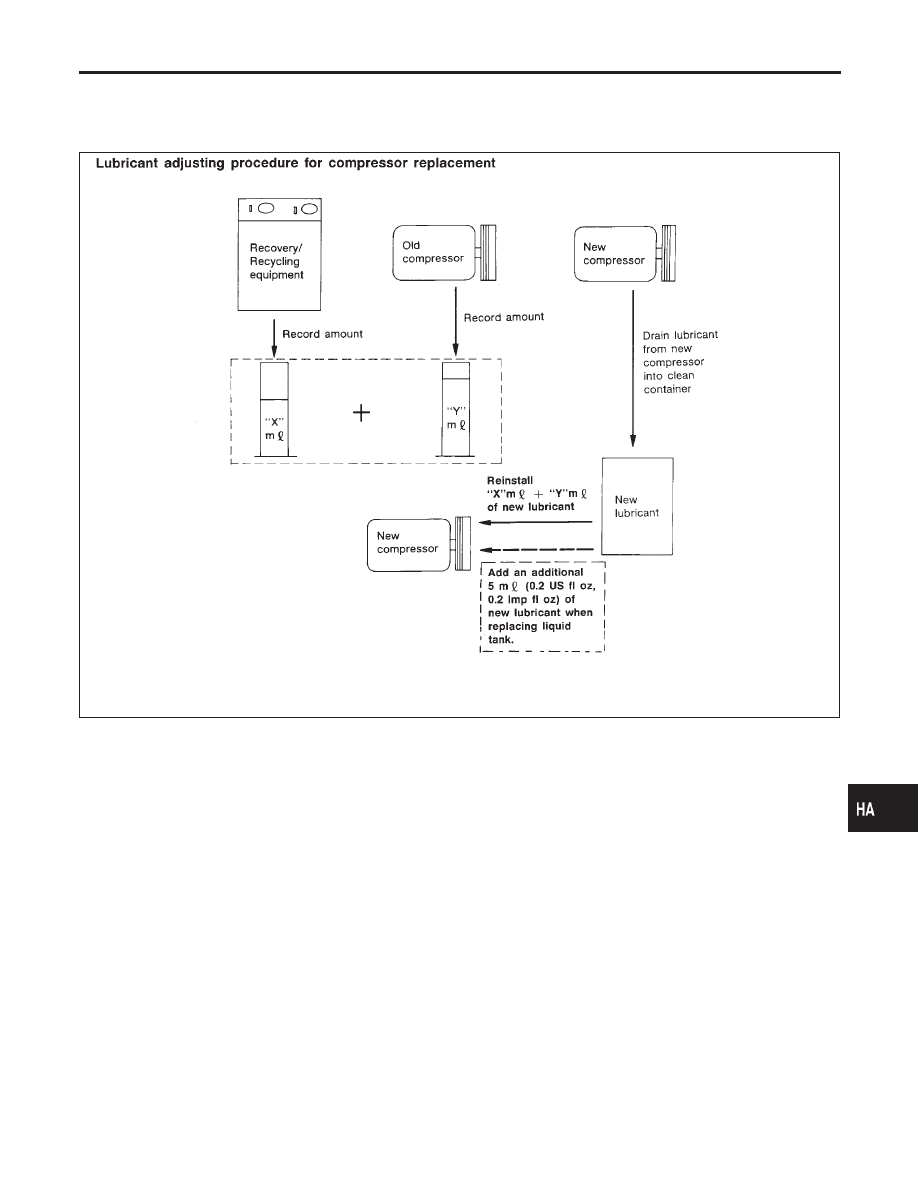

10. If the liquid tank also needs to be replaced, add an additional

5 m



(0.2 US fl oz, 0.2 Imp fl oz) of lubricant at this time.

Do not add this 5 m



(0.2 US fl oz, 0.2 Imp fl oz) of lubricant

if only replacing the compressor.

RHA065DD

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

SERVICE PROCEDURE

Maintenance of Lubricant Quantity in Compressor (Cont’d)

HA-111

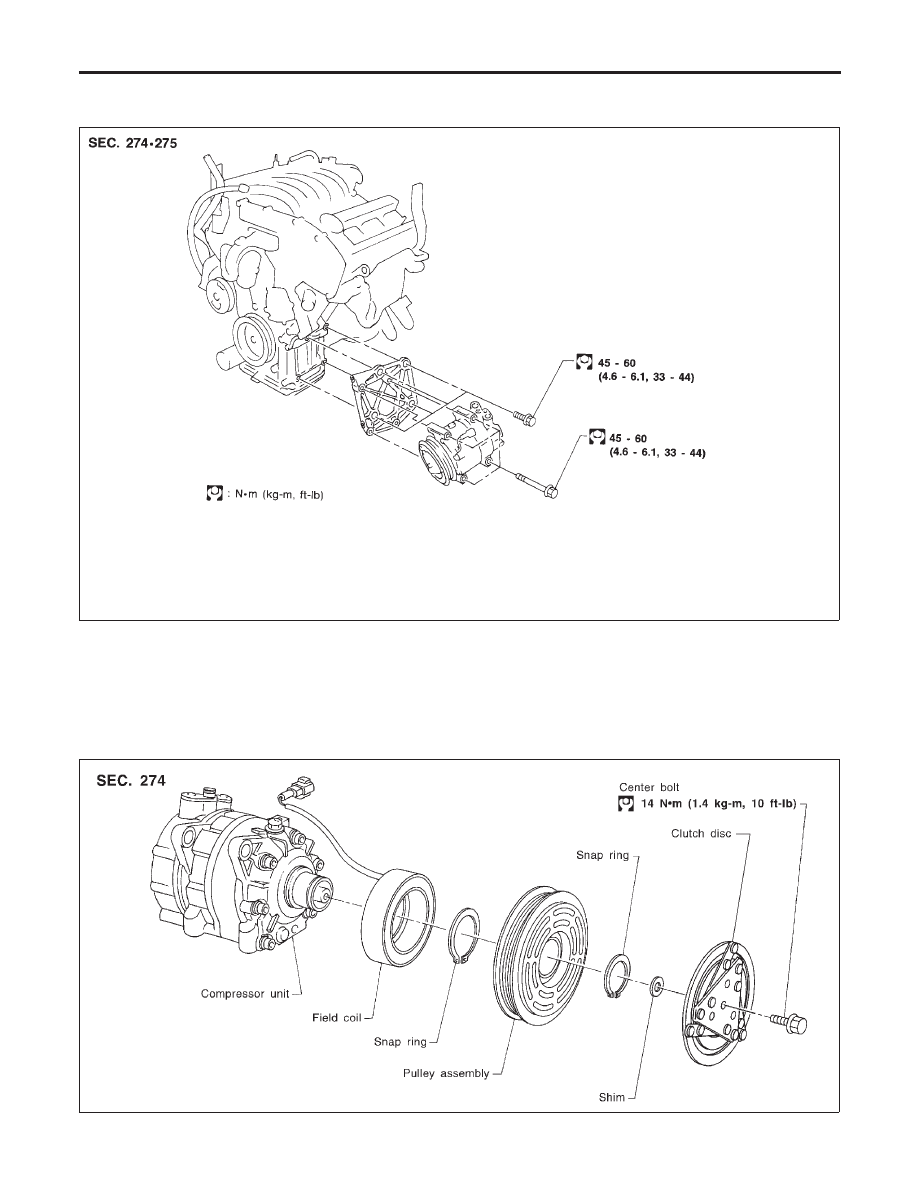

Compressor

REMOVAL AND INSTALLATION

NHHA0230

RHA463E

Compressor Clutch

OVERHAUL

NHHA0231

RHA122F

SERVICE PROCEDURE

Compressor

HA-112

RHA136EB

REMOVAL

NHHA0232

I

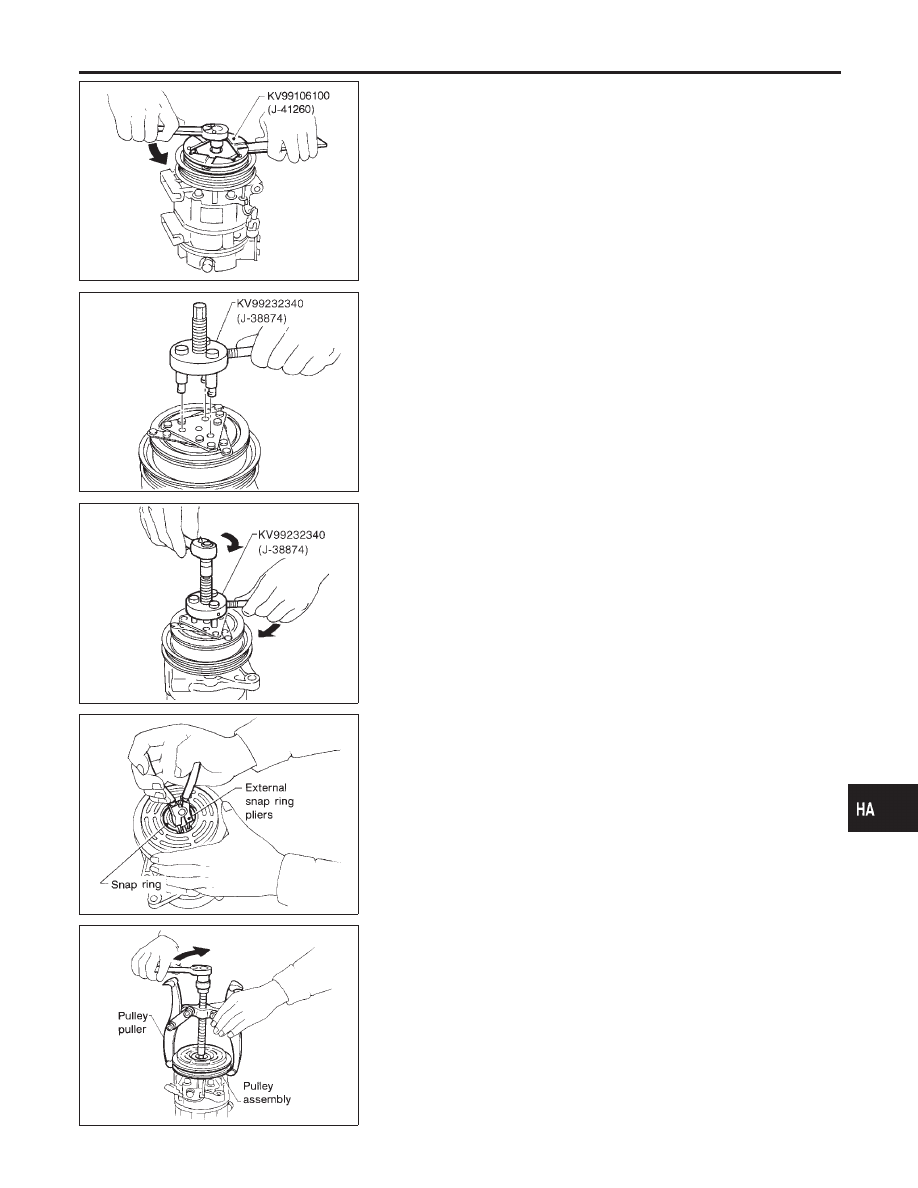

When removing center bolt, hold clutch disc with clutch disc
wrench.

RHA399F

RHA124F

I

Remove the clutch disc using the clutch disc puller.
Insert the holder’s three pins into the holes in the clutch disc.
Rotate the holder clockwise to hook it onto the plate. Then,
tighten the center bolt to remove the clutch disc.
After removing the clutch disc, remove the shims from either
the drive shaft or the clutch disc.

RHA138E

I

Remove the snap ring using external snap ring pliers.

RHA139E

I

Pulley removal
Position the center pulley puller on the end of the drive shaft,
and remove the pulley assembly using any commercially avail-
able pulley puller.
To prevent the pulley groove from being deformed, the
puller claws should be positioned onto the edge of the
pulley assembly.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

SERVICE PROCEDURE

Compressor Clutch (Cont’d)

HA-113

RHA125F

I

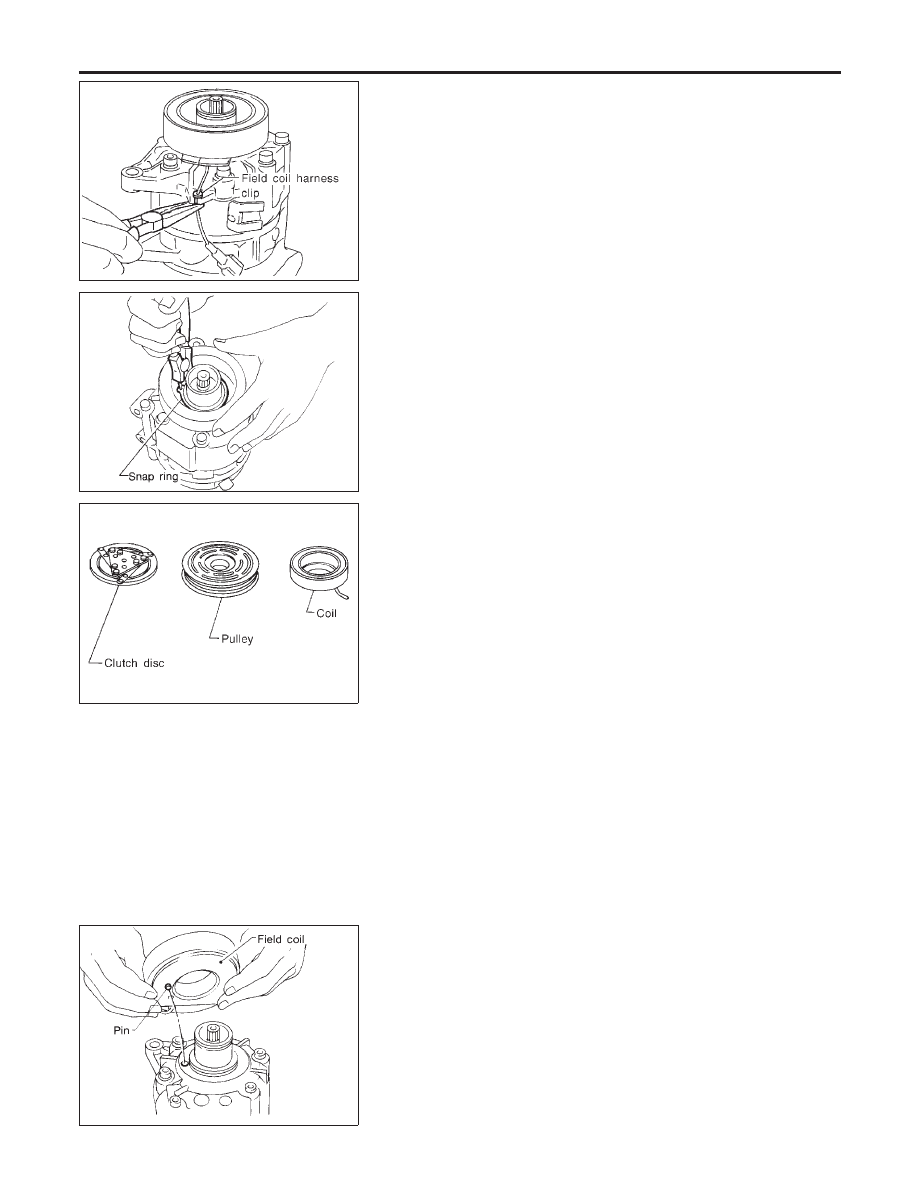

Remove the field coil harness clip using a pair of pliers.

RHA145E

I

Remove the snap ring using external snap ring pliers.

RHA126F

INSPECTION

NHHA0233

Clutch Disc

NHHA0233S01

If the contact surface shows signs of damage due to excessive
heat, replace clutch disc and pulley.

Pulley

NHHA0233S02

Check the appearance of the pulley assembly. If the contact sur-
face of pulley shows signs of excessive grooving, replace clutch
disc and pulley. The contact surfaces of the pulley assembly should
be cleaned with a suitable solvent before reinstallation.

Coil

NHHA0233S03

Check coil for loose connection or cracked insulation.

RHA142E

INSTALLATION

NHHA0234

I

Install the field coil.
Be sure to align the coil’s pin with the hole in the com-
pressor’s front head.

I

Install the field coil harness clip using a screwdriver.

SERVICE PROCEDURE

Compressor Clutch (Cont’d)
