Infiniti I30 (A33). Manual - part 403

FIG. 2

NHEL0097S02

MEL461M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

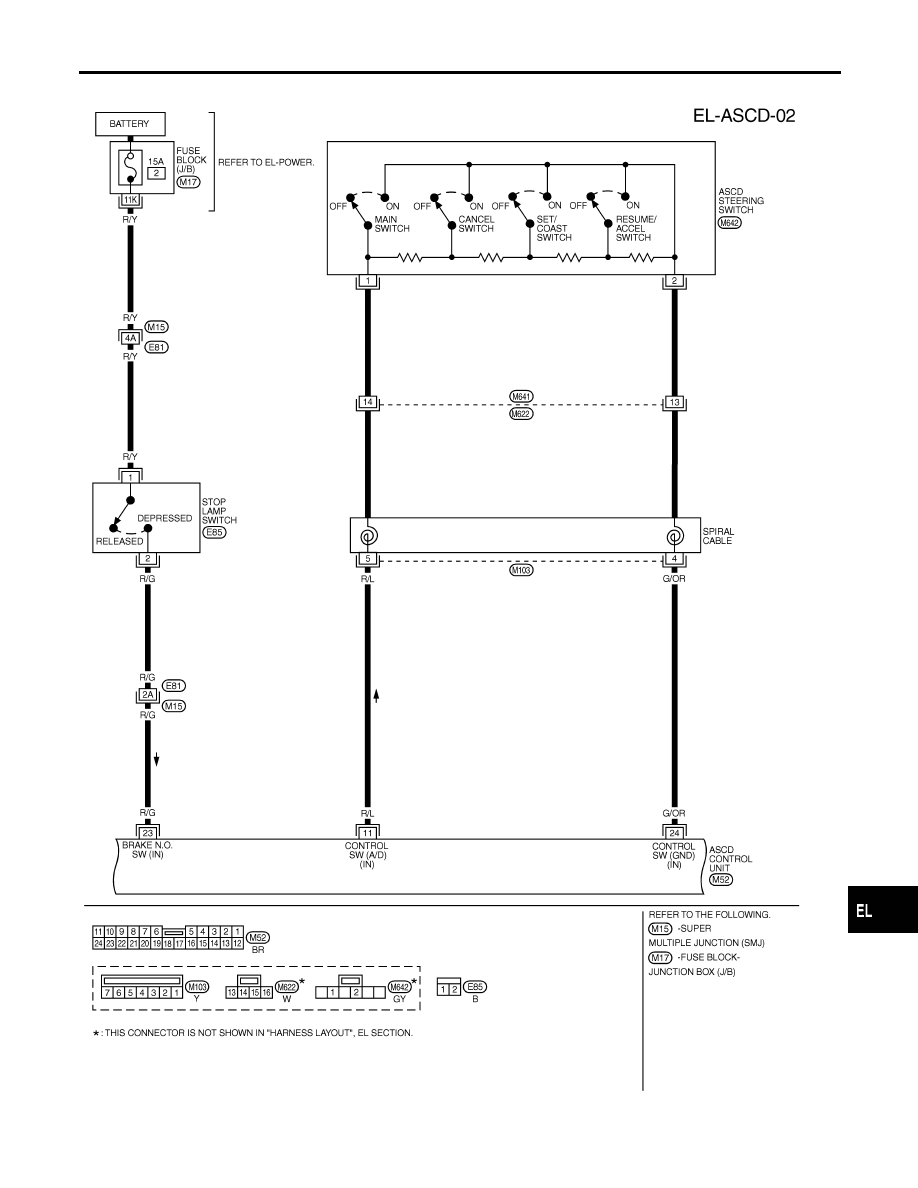

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Wiring Diagram — ASCD — (Cont’d)

EL-281

FIG. 3

NHEL0097S03

MEL120N

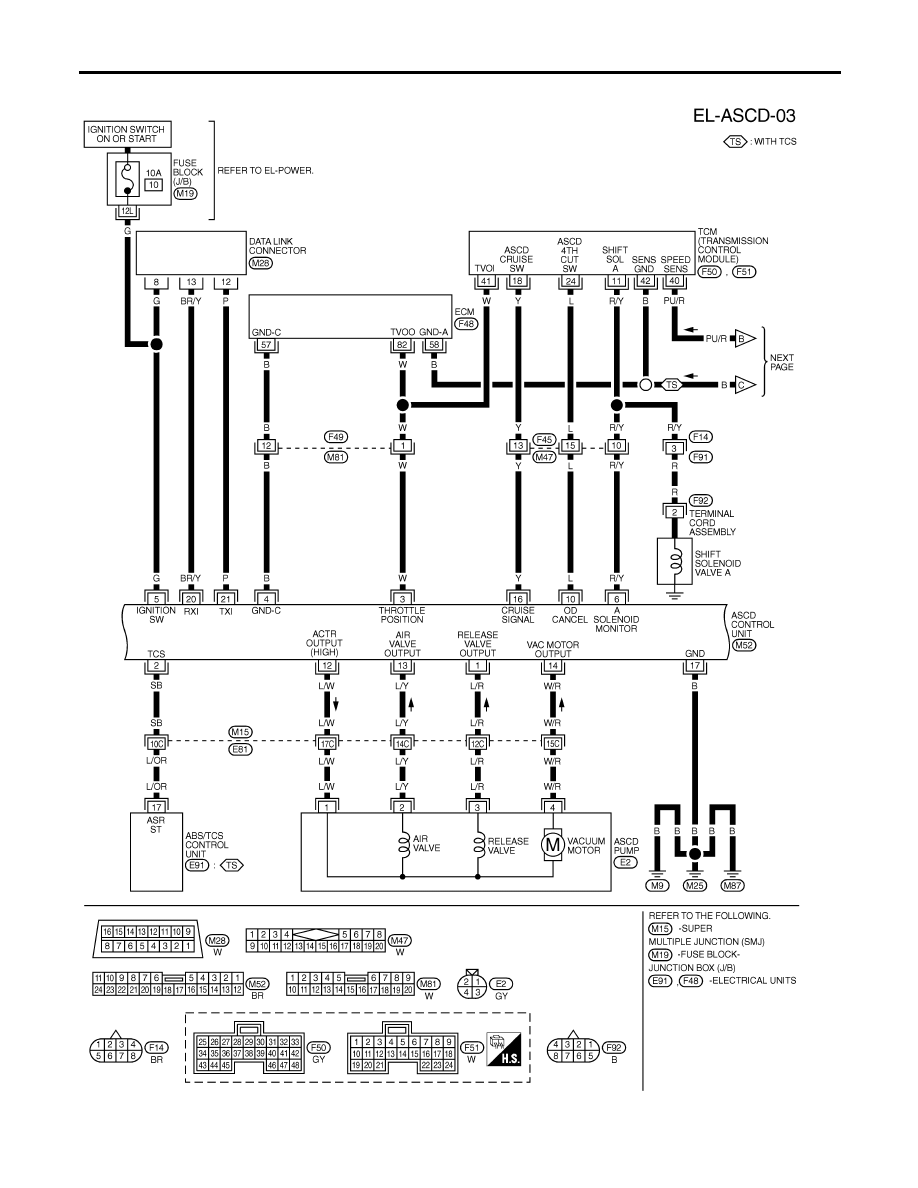

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Wiring Diagram — ASCD — (Cont’d)

EL-282

FIG. 4

NHEL0097S04

MEL462M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

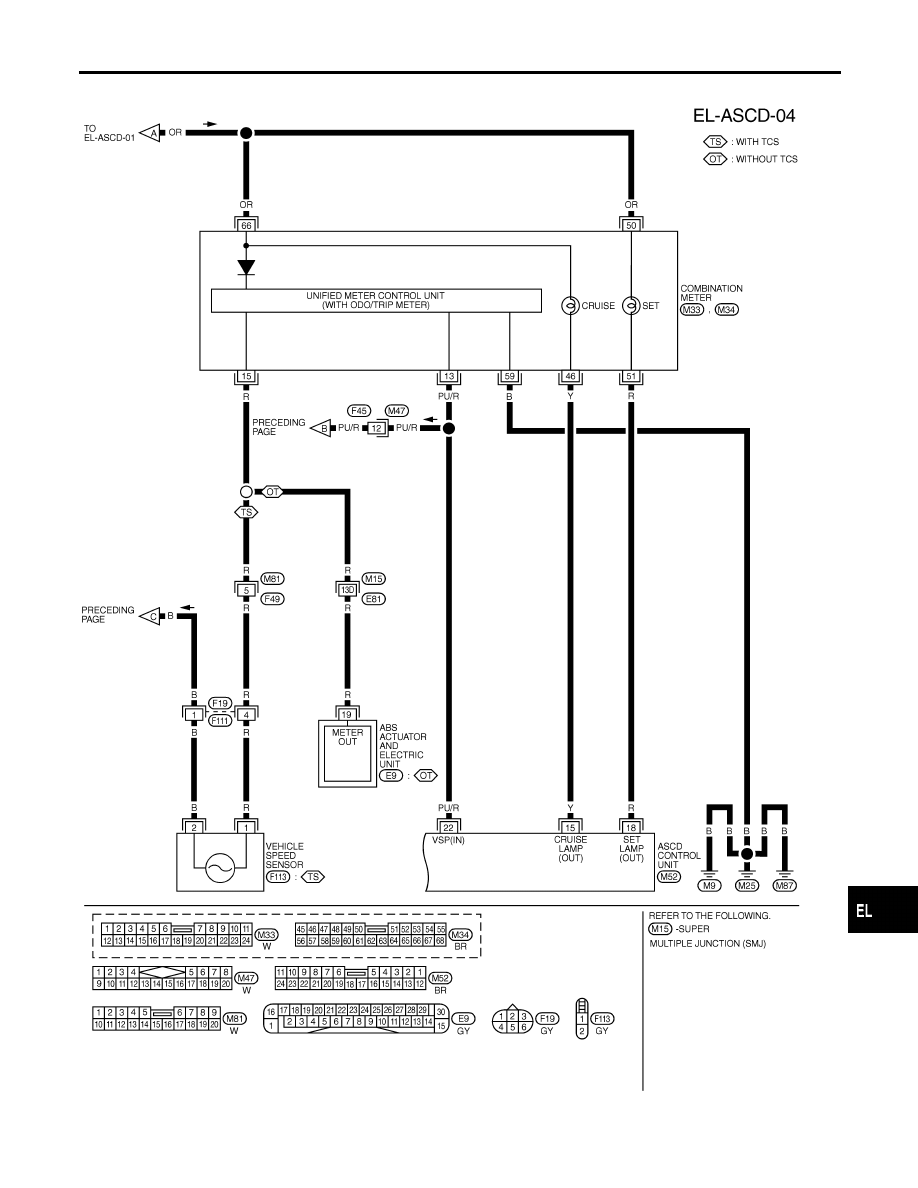

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Wiring Diagram — ASCD — (Cont’d)

EL-283

SEL255W

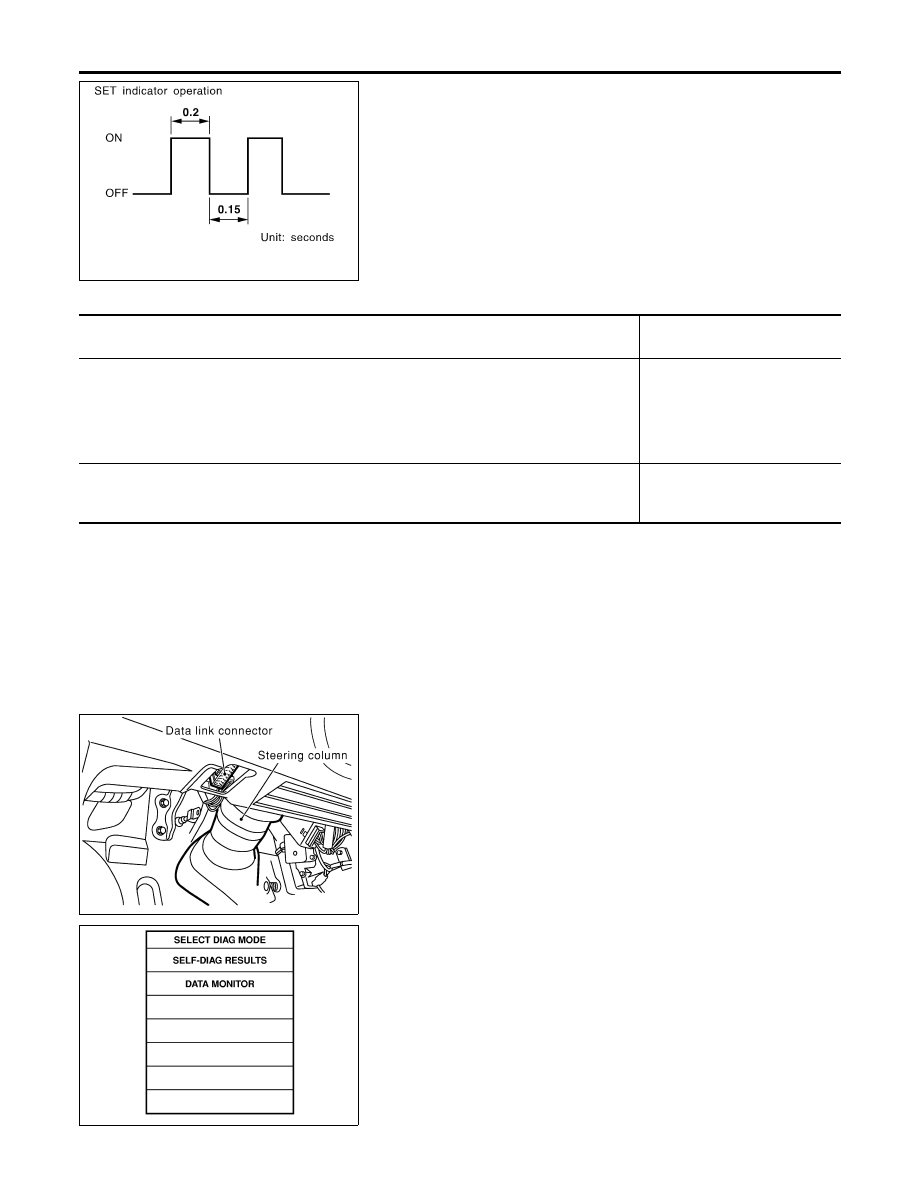

Fail-safe System

NHEL0228

DESCRIPTION

NHEL0228S01

When the fail-safe system senses a malfunction, it deactivates
ASCD operation. The SET indicator in the combination meter will
then flash.

MALFUNCTION DETECTION CONDITIONS

NHEL0228S02

Detection conditions

ASCD operation during malfunc-

tion detection

I

ASCD steering (RESUME/ACCEL, CANCEL, SET/COAST) switch is stuck.

I

Vacuum motor ground circuit or power circuit is open or shorted.

I

Air valve ground circuit or power circuit is open or shorted.

I

Release valve ground circuit or power circuit is open or shorted.

I

Vehicle speed sensor is faulty.

I

ASCD control unit internal circuit is malfunctioning.

I

ASCD is deactivated.

I

Vehicle speed memory is can-
celed.

I

ASCD brake switch or stop lamp switch is faulty.

I

ASCD is deactivated.

I

Vehicle speed memory is not
canceled.

SEF289X

CONSULT-II Inspection Procedure

NHEL0229

1.

Turn ignition switch OFF.

2.

Connect “CONSULT-II” to the data link connector.

PEL041P

3.

Turn ignition switch ON.

4.

Turn ASCD main switch ON.

5.

Touch START (on CONSULT-II display).

6.

Touch ASCD.

7.

Touch SELF-DIAG RESULTS.

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Fail-safe System

EL-284
