Infiniti I30 (A33). Manual - part 349

MEL396M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

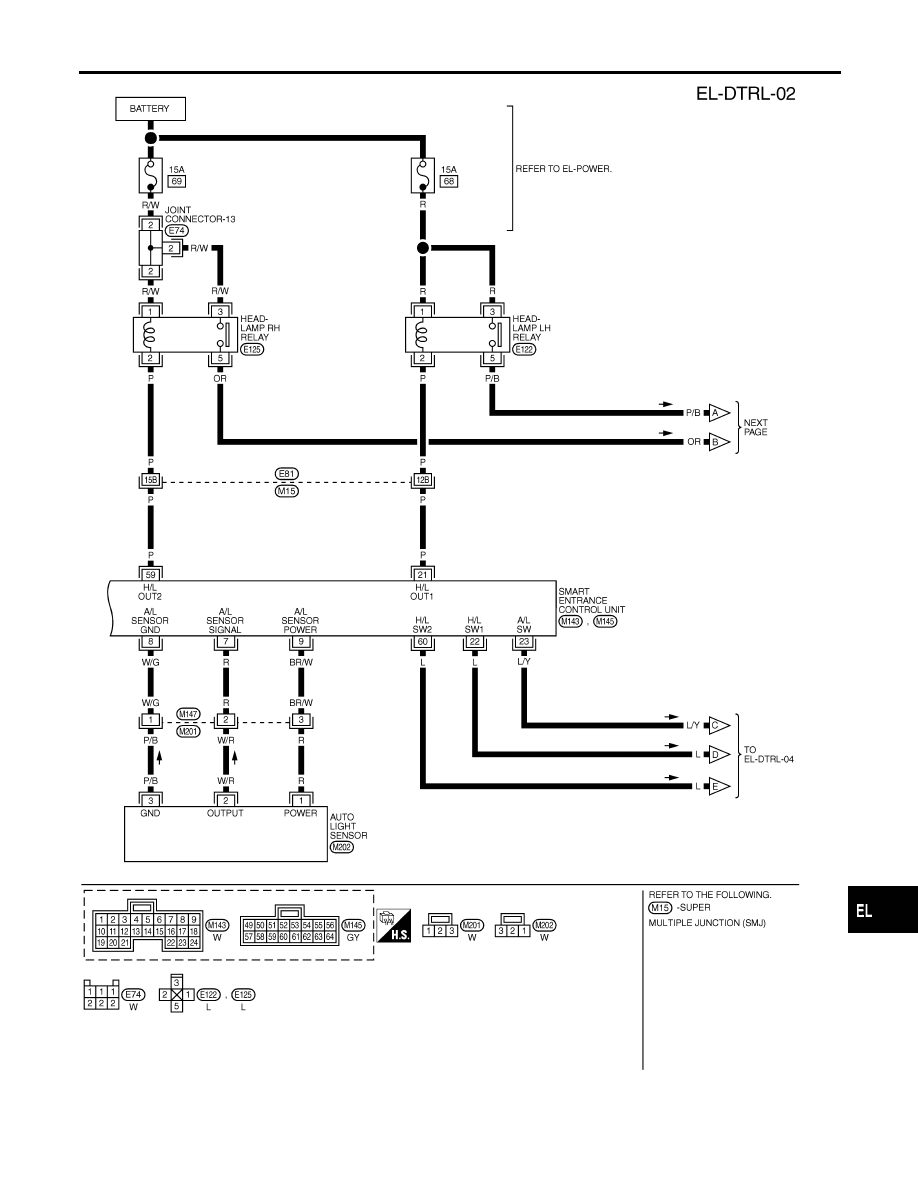

HEADLAMP (FOR CANADA) — CONVENTIONAL TYPE —

Wiring Diagram — DTRL — (Cont’d)

EL-65

MEL397M

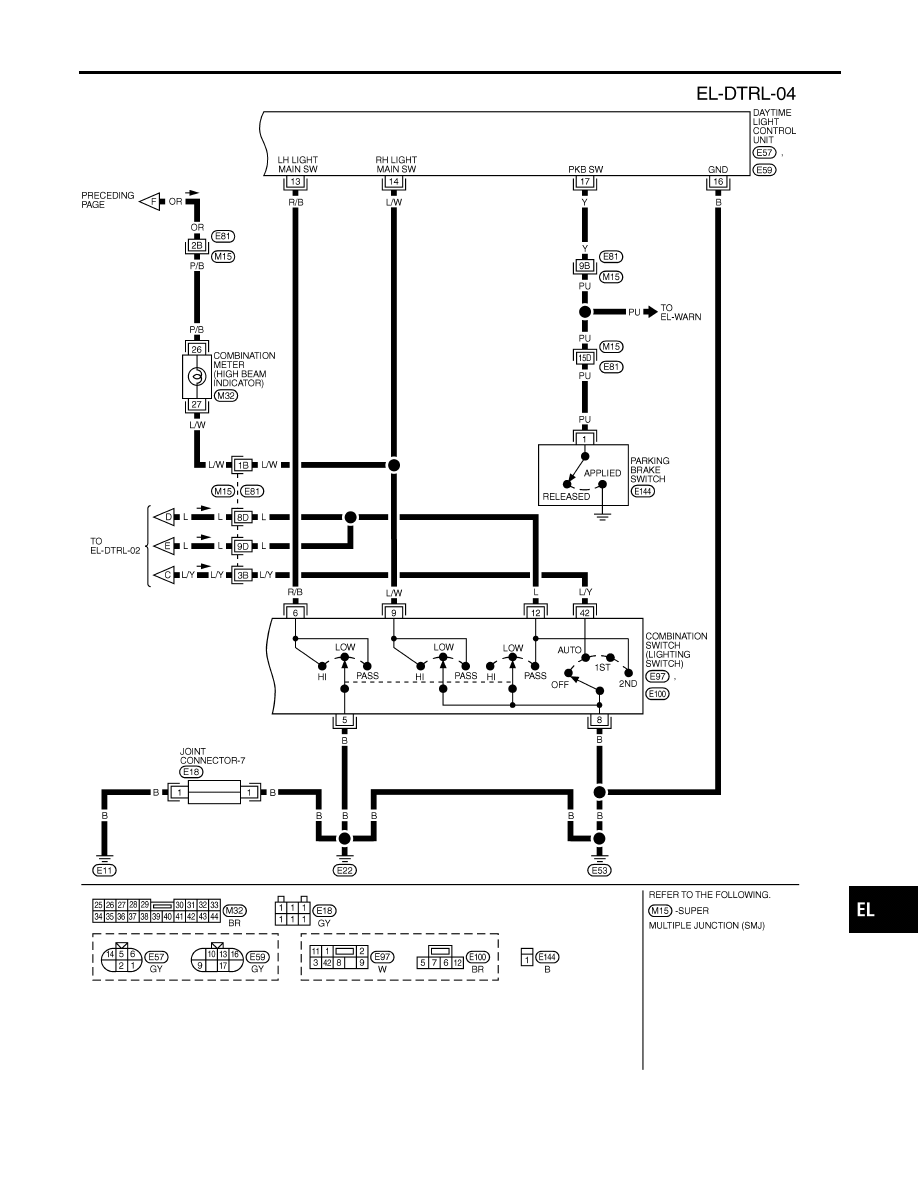

HEADLAMP (FOR CANADA) — CONVENTIONAL TYPE —

Wiring Diagram — DTRL — (Cont’d)

EL-66

MEL922N

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

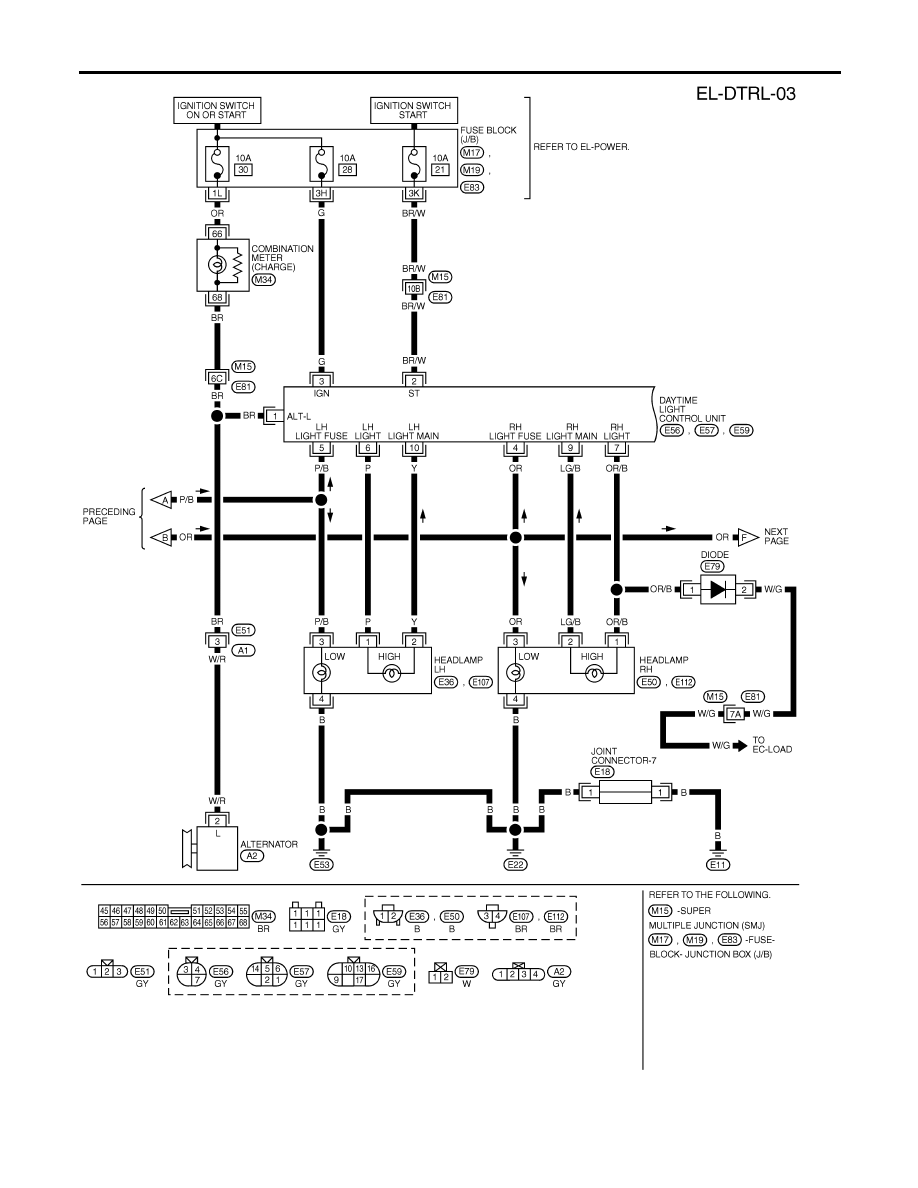

HEADLAMP (FOR CANADA) — CONVENTIONAL TYPE —

Wiring Diagram — DTRL — (Cont’d)

EL-67

Trouble Diagnoses

NHEL0206

Symptom

Possible cause

Repair order

Neither headlamp operates.

1. 10A fuse
2. Lighting switch
3. Smart entrance control unit

1. Check 10A fuse [No. 13, located in fuse block (J/B)].

Verify battery positive voltage is present at terminal
49 of smart entrance control unit.

2. Check Lighting switch.
3. Check smart entrance control unit. (EL-406)

LH headlamp (low and high beam)
does not operate, but RH head-
lamp (low and high beam) does
operate.

1. 15A fuse
2. Headlamp LH relay
3. Headlamp LH relay circuit
4. Lighting switch circuit
5. Smart entrance control unit

1. Check 15A fuse (No. 68, located in fusible link and

fuse box). Verify battery positive voltage is present
at terminals 1 and 3 of headlamp LH relay.

2. Check headlamp LH relay.
3. Check the following.
a. Harness between headlamp LH relay and headlamp

LH

b. Harness between headlamp LH relay and daytime

light control unit

c. Harness between headlamp LH relay and smart

entrance control unit

4. Check harness between smart entrance control unit

and lighting switch.

5. Check smart entrance control unit. (EL-406)

RH headlamp (low and high beam)
does not operate, but LH headlamp
(low and high beam) does operate.

1. 15A fuse
2. Headlamp RH relay
3. Headlamp RH relay circuit
4. Lighting switch circuit
5. Smart entrance control unit

1. Check 15A fuse (No. 69, located in fusible link and

fuse box). Verify battery positive voltage is present
at terminals 1 and 3 of headlamp RH relay.

2. Check headlamp RH relay.
3. Check the following.
a. Harness between headlamp RH relay and headlamp

RH

b. Harness between headlamp RH relay and daytime

light control unit

c. Harness between headlamp RH relay and smart

entrance control unit

4. Check harness between smart entrance control unit

and lighting switch.

5. Check smart entrance control unit. (EL-406)

LH high beam does not operate,
but LH low beam does operate.

1. Bulb
2. Headlamp LH relay
3. Headlamp LH relay circuit
4. Headlamp LH high beams cir-

cuit

5. Lighting switch
6. Lighting switch circuit
7. Daytime control unit

1. Check bulb.
2. Check headlamp LH relay.
3. Check harness between headlamp LH relay and

daytime light control unit.

4. Check harness between daytime light control unit

and headlamp LH.

5. Check lighting switch.
6. Check harness between daytime light control unit

and lighting switch.

7. Check daytime control unit. (EL-69)

LH low beam does not operate, but
LH high beam does operate.

1. Bulb
2. Headlamp LH relay
3. Headlamp LH relay circuit
4. Open in LH low beams circuit

1. Check bulb.
2. Check headlamp LH relay.
3. Check harness between headlamp LH relay and

headlamp LH.

4. Check harness between headlamp LH terminal 4

and ground.

HEADLAMP (FOR CANADA) — CONVENTIONAL TYPE —

Trouble Diagnoses

EL-68
