Without CONSULT-II

NHEC0019S0802

1)

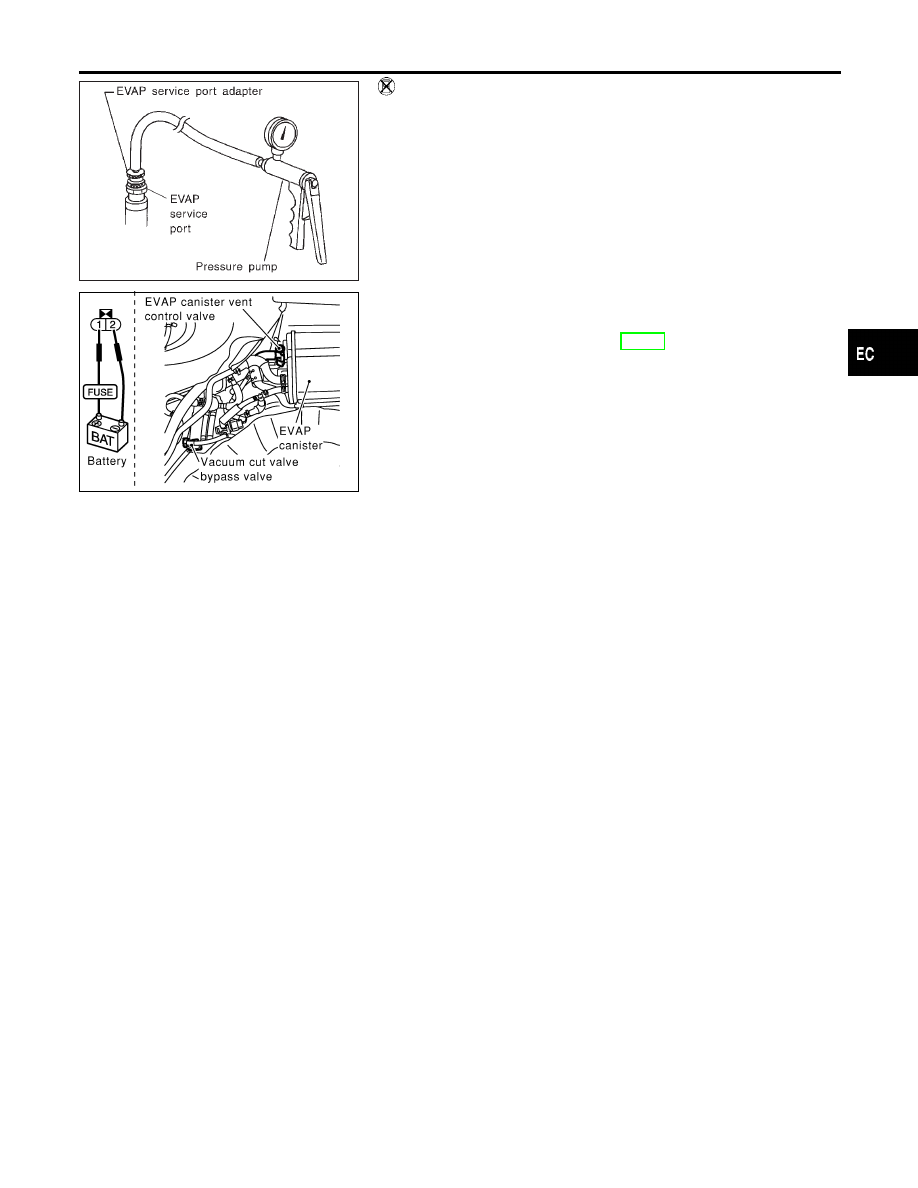

Attach the EVAP service port adapter securely to the EVAP
service port.

2)

Also attach the pressure pump with pressure gauge to the
EVAP service port adapter.

3)

Apply battery voltage to between the terminals of both EVAP
canister vent control valve and vacuum cut valve bypass valve
to make a closed EVAP system.

4)

To locate the leak, deliver positive pressure to the EVAP sys-
tem until pressure gauge points reach 1.38 to 2.76 kPa (0.014
to 0.028 kg/cm

2

, 0.2 to 0.4 psi).

5)

Remove EVAP service port adapter and hose with pressure
pump.

6)

Locate the leak using a leak detector. Refer to “EVAPORATIVE
EMISSION LINE DRAWING”, EC-36.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE AND EMISSION BASIC CONTROL SYSTEM DESCRIPTION

Evaporative Emission System (Cont’d)

EC-35

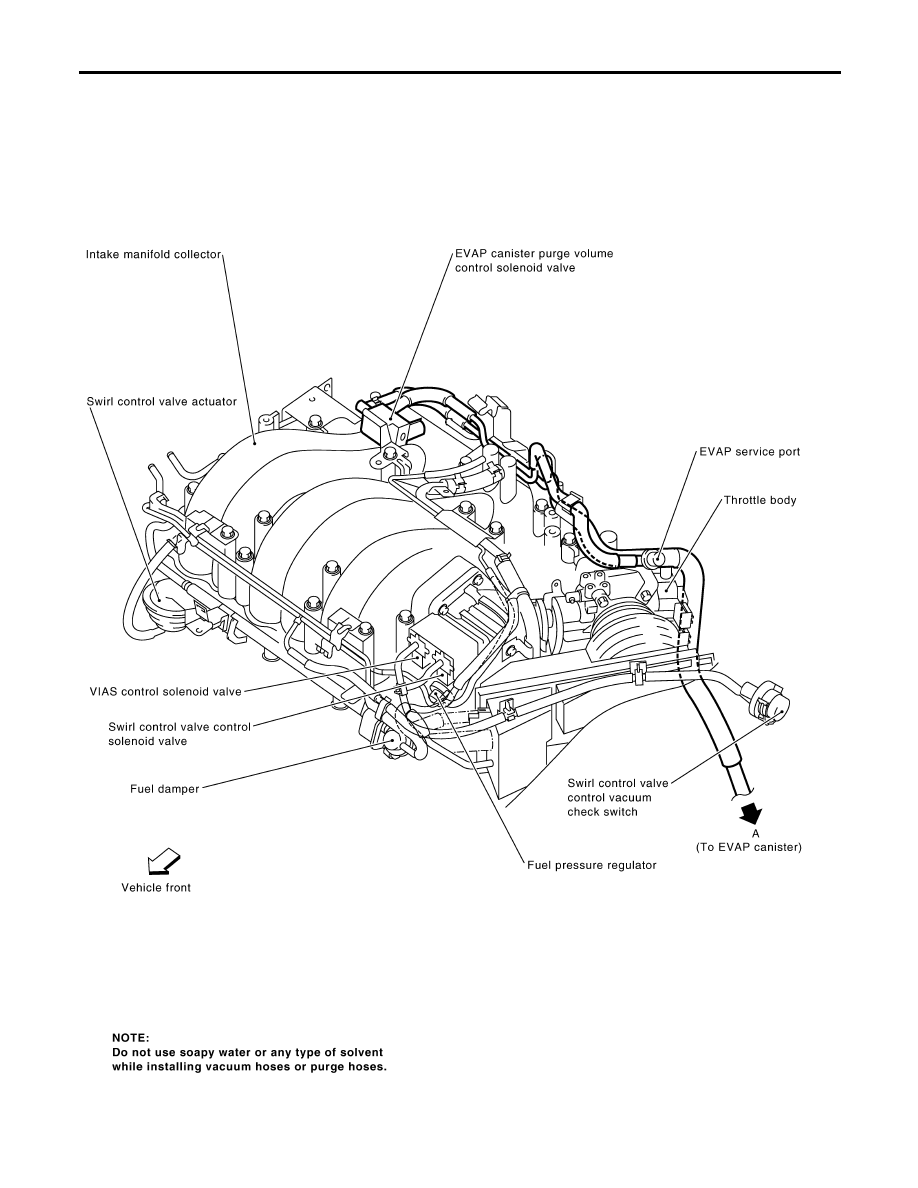

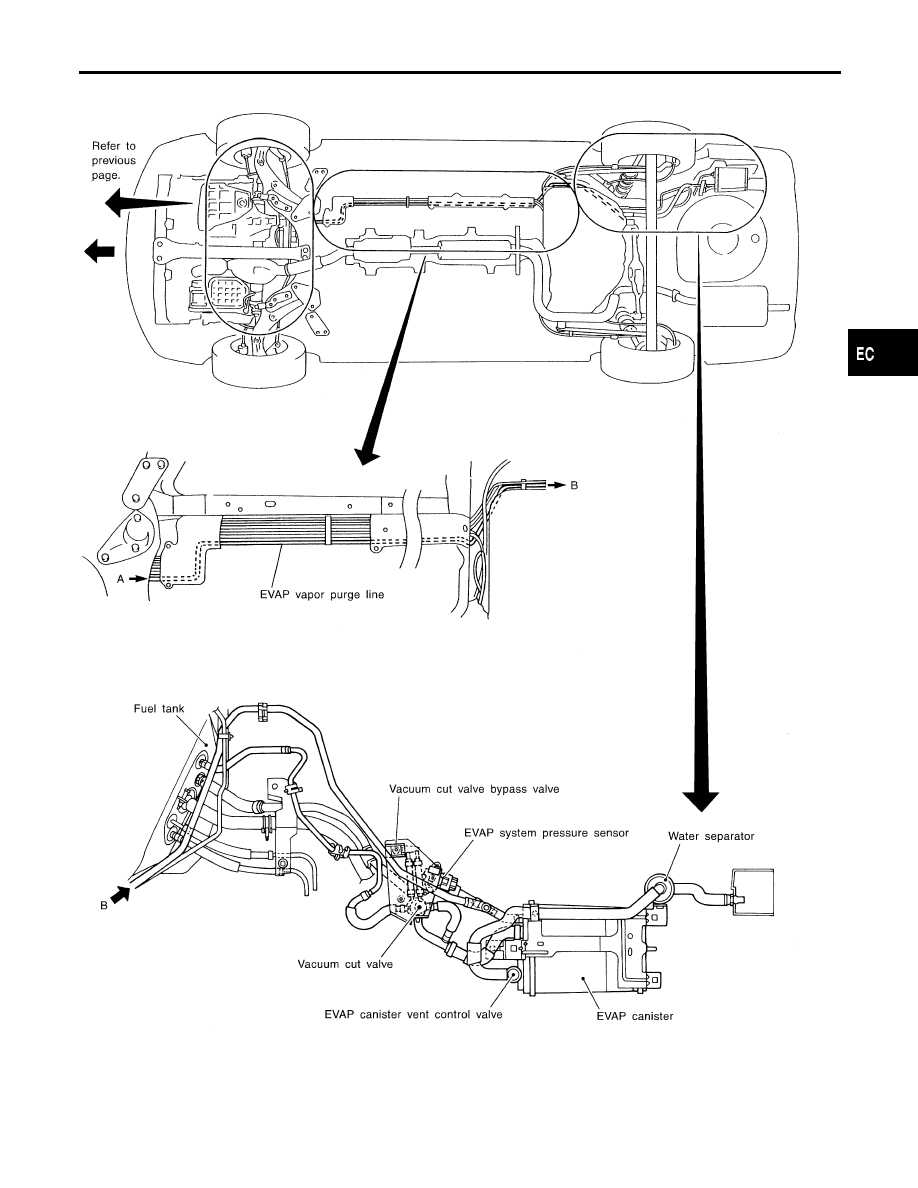

EVAPORATIVE EMISSION LINE DRAWING

NHEC0020

SEF996Z

ENGINE AND EMISSION BASIC CONTROL SYSTEM DESCRIPTION

Evaporative Emission System (Cont’d)

EC-36

SEF253X

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE AND EMISSION BASIC CONTROL SYSTEM DESCRIPTION

Evaporative Emission System (Cont’d)

EC-37

On Board Refueling Vapor Recovery (ORVR)

NHEC0606

SYSTEM DESCRIPTION

NHEC0606S01

SEF206VA

SEF830X

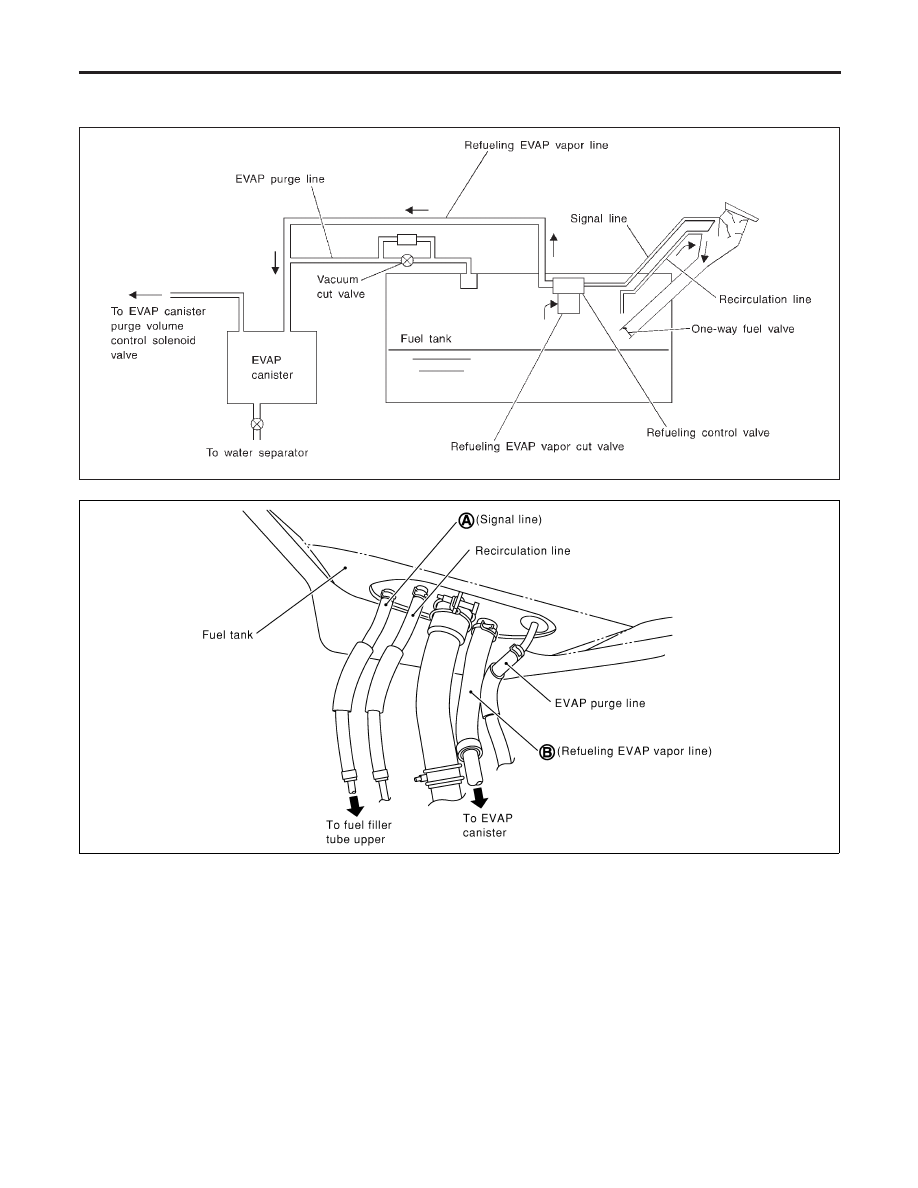

From the beginning of refueling, the fuel tank pressure goes up. When the pressure reaches the setting value
