Infiniti I30 (A33). Manual - part 171

UNDERBODY

NHBT0026S02

Measurement

NHBT0026S0201

SBT883

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

BODY (ALIGNMENT)

Alignment (Cont’d)

BT-65

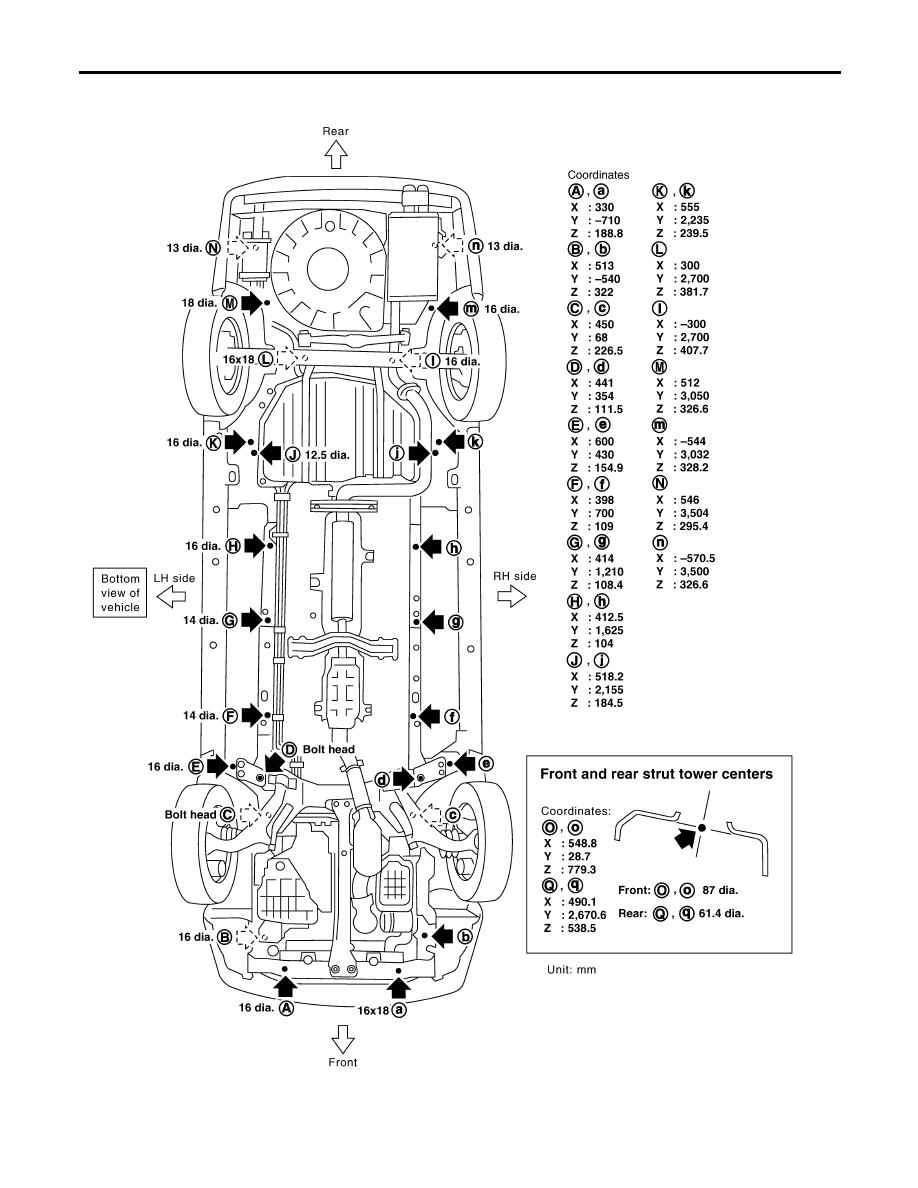

Measurement Points

NHBT0026S0202

SBT884

BODY (ALIGNMENT)

Alignment (Cont’d)

BT-66
